Правильный дренаж на участке отдаёт воду в выпуск ниже самой низкой трубы, идёт под уклон без «горбов», не принимает воду с крыши и имеет смотровые колодцы на каждом повороте и не реже чем через 50 м, как требует свод правил о защите от подтопления СП 104.13330.2016. Лужа на плитке — обычно ошибка уклона покрытия, а не дренажа: её убирают уклоном не меньше 2,5 % к лотку, монтаж лотков — от 1 500 ₽/п.м.

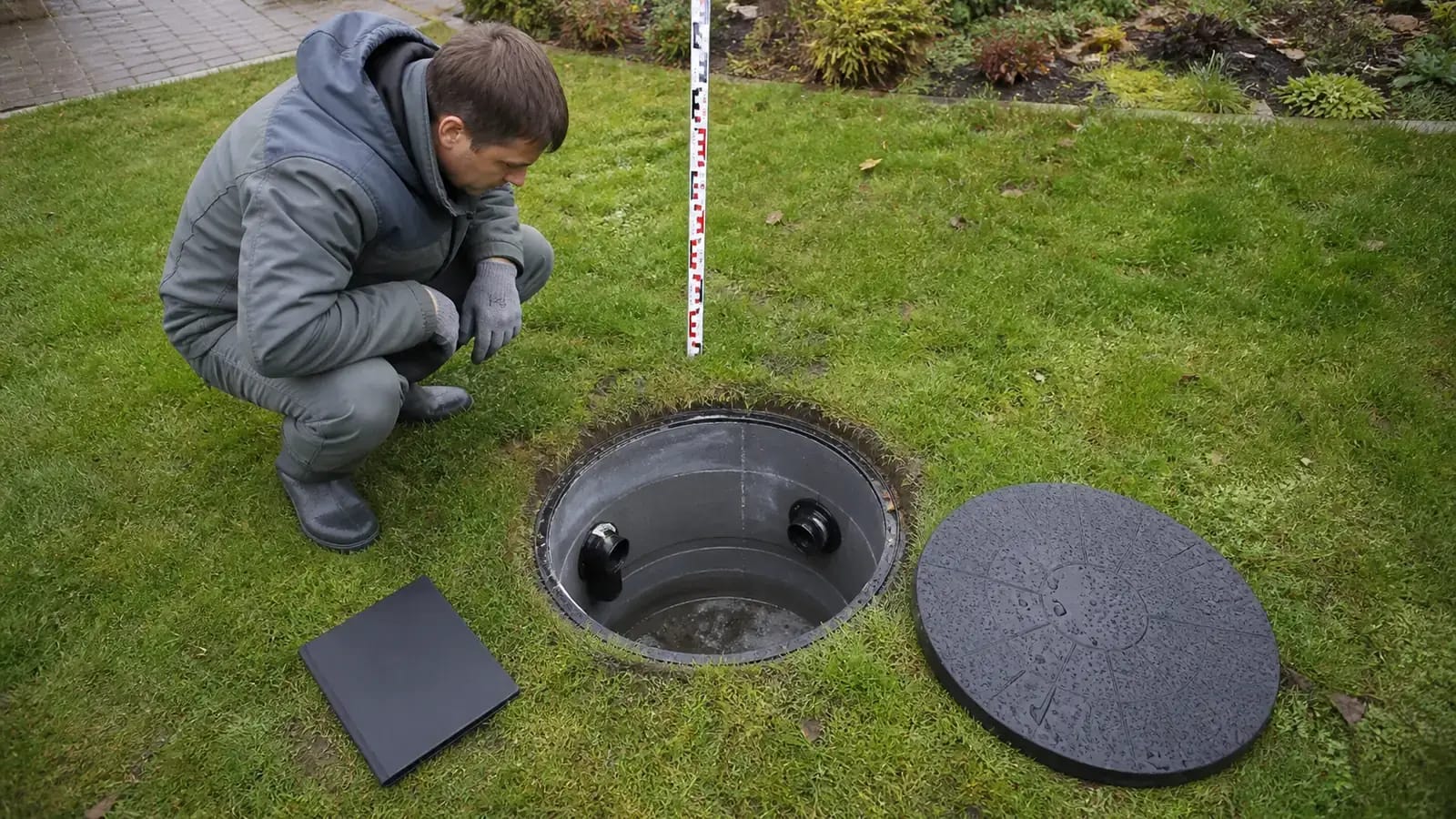

Какая из девяти ошибок у вашего дренажа, видно по смотровому колодцу после дождя. Вода на дне ниже входящей трубы — это нормально: у колодца дренажа есть отстойник, и по своду правил о защите от подтопления (СП 104, п. 8.4.11) его глубина — не менее 0,5 м. Вода стоит выше трубы — система не может отдать воду (ошибки 1–3). Колодцы сухие или почти сухие, а на газоне и плитке лужи — дренаж заилился, ловит не ту воду или его нет там, где она собирается (ошибки 4–9).
Нужен ли участку дренаж и какие системы бывают, — в статье о дренаже участка; здесь — что делать, если он уже есть, а вода остаётся. Когда причина на поверхности, исправление — уклон мощения и лоток, их считаем по прайсу укладки. Если перекладывать нужно саму дрену, начинают со схемы: трубы, колодцы и точку сброса мы рисуем в рабочей документации, а дренаж в комплексном благоустройстве — отдельный этап до оснований и плитки.
Где стоит вода: в колодце или на поверхности?
Откройте все крышки через несколько часов после сильного дождя и пройдите по участку. Таблица подскажет, с какой ошибки начать.
| Что видно после дождя | Вероятная ошибка | Что проверить первым |
|---|---|---|
| вода в колодце выше входящей трубы и не опускается | 1 — у дренажа нет рабочего выпуска | отметку выпуска и воду в месте сброса |
| в одном колодце вода стоит, в следующем по течению сухо | 2 — обратный уклон или засор между ними | глубину трубы в обоих колодцах |
| в ливень вода выходит из колодцев, у стен мокро | 3 — в дренаж заведены водостоки | куда уходят водосточные трубы |
| в колодцах почти сухо и много ила, а грунт над трассой мокрый | 4 — заилился фильтр вокруг трубы | состав засыпки в контрольном шурфе |
| лужа на плитке или газоне в одном и том же месте | 5 — чаша на поверхности | уклон покрытия рейкой и проливом |
| вода течёт на участок с соседнего или с дороги | 6 — не перехвачен сток сверху | откуда бежит вода во время дождя |
| колодцы не найти: под плиткой, газоном, настилом | 7 — нет доступа к ревизиям | исполнительную схему |
| плитка просела полосой вдоль трассы | 8 — не уплотнили засыпку траншеи | где проходит траншея |
| мокро весной, а летом дренаж сухой — или наоборот | 9 — дренаж сделан не под ту воду | уровень воды в шурфе по сезонам |
1. Дренажу некуда отдать воду
Дренаж собирает воду из грунта и ведёт её самотёком в точку сброса: канаву, ливнёвку или накопительный колодец с насосом. Если выпуск выше дна трубы или его затапливает, вода встаёт в системе и подпирает все ветки. Так бывает, когда канава весной наполняется, выход занесло землёй или насос в накопительном колодце не включается.
Сбрасывать дренаж в ливнёвку можно с двумя условиями: тот же п. 8.4.11 СП 104 допускает это, если ливнёвка пропустит лишнюю воду, и не допускает подпора дренажа со стороны канализации. На деле дренажная труба должна входить в колодец выше уровня, до которого он наполняется в ливень, иначе поток пойдёт в дрену обратно. Если высоты не хватает, ставят обратный клапан — его ограничения разобраны в статье об обратном клапане ливнёвки.
Проверка: найти выпуск, посмотреть на него в дождь и сравнить отметку его дна с отметкой трубы в последнем колодце. Выводить воду шлангом или трубой к соседу или на дорогу — не решение: там она становится чужой проблемой, а у вас остаётся причина.
2. Труба лежит с обратным уклоном или «горбом»
Уклон земли над трассой ничего не говорит об уклоне трубы: её могли положить по неровному дну траншеи. На отрезке с обратным уклоном вода стоит карманом, в нём оседает ил, и ветка освобождается медленно или не освобождается совсем. Признак — в одном смотровом колодце вода стоит, а в следующем по течению сухо.
Проверить можно без раскопок: рулеткой измерить расстояние от верха каждого колодца до низа входящей и выходящей трубы, а отметки верха колодцев снять нивелиром или лазерным уровнем. Разница покажет, куда на самом деле течёт вода между колодцами. Отрезок с обратным уклоном перекладывают — прочистка его не исправит. Как задают глубину и уклон трассы, — в статье о схеме дренажа.
3. В дренажную трубу завели водосточные трубы
Дренажная труба перфорирована — отверстия идут по всей её длине. В сильный дождь вода с крыши заполняет её целиком и выходит через эти отверстия обратно в грунт, часто как раз у фундамента, откуда дренаж должен воду забирать. Поэтому воду с кровли и воду из грунта ведут разными трубами.
Прямого запрета в нормах нет: СП 32.13330.2018 (п. 6.5.4) допускает присоединять к дождеприёмнику и водосточные трубы, и дренажные сети. Но п. 8.4.11 СП 104, разрешая сброс дренажа в ливнёвку, требует, чтобы канализация не подпирала дренаж, — а водосток, заведённый прямо в дрену, подпирает её в каждый сильный дождь. Водосточную трубу выводят в дождеприёмник с глухой трубой или в лоток по поверхности — как собрать этот узел у отмостки, разобрано в статье о дождеприёмнике под водосточной трубой.
4. Заилился фильтр вокруг трубы
Вокруг дренажной трубы нужен фильтр — песчано-гравийная обсыпка или обёртка из геотекстиля; СП 104 (п. 8.4.10) требует подбирать её состав расчётом. Когда в щебень попадает глина или обсыпку не отделили от грунта, мелкие частицы забивают пустоты, и вода подходит к трубе медленнее, чем приходит. Сама труба при этом может быть чистой.
Признак — в колодцах почти сухо, на дне много ила, а грунт над трассой мокрый. Место контрольного шурфа выбирают по схеме и после поиска кабелей и труб: длинную траншею «посмотреть» не копают. Если обсыпка смешалась с грунтом, промывка не поможет — засыпку на отрезке меняют. Что и когда чистят через колодцы, — в статье о чистке дренажа, какой нужен щебень, — в статье о щебне для дренажа.
5. Лужа на плитке — это уклон, а не дренаж
Подземный дренаж забирает воду из грунта; дождевая вода с плитки до него просто не доходит. Если лужа каждый раз встаёт в одном месте, на поверхности чаша. Свод правил по мощению из вибропрессованных камней (СП 508, п. 6.4) не допускает на мощении местных углублений, где застаивается вода, и требует поперечного уклона не меньше 0,5 % на любом отрезке 0,5 м, а уклон к лоткам делают не меньше 2,5 % (п. 5.3).
Проверка: положить длинную рейку и посмотреть просвет, пролить воду из шланга и проследить, куда она течёт. Исправляют перекладкой участка с новым уклоном и лотком в нижней точке: укладка на готовое основание — от 1 200 ₽/м², монтаж водоотводных лотков — от 1 500 ₽/п.м. Где нужен лоток, а где хватит уклона, — в статье о лотке в мощении.
6. Вода приходит сверху, а дрена стоит посреди лужи
Если участок ниже дороги или соседа, в дождь и при таянии снега вода стекает к вам по поверхности. Дрена в центре мокрого места борется со следствием: расход, на который её не считали, приходит сверху снова и снова. Воду перехватывают на границе, откуда она приходит, — лотком, канавой или перехватывающей дреной — и ведут в точку сброса.
Чтобы понять, откуда течёт вода, участок обходят в сильный дождь и снимают на видео путь от верхней границы до мокрого места. Насыпать вал, который отправит воду к соседу, — не выход. Как связать уклоны, лотки и дренаж в одну систему, — в статье о водоотводе на участке.
7. Смотровые колодцы засыпали или замостили
Колодцы нужны, чтобы видеть уровень воды и чистить трубы. СП 104 (п. 8.4.11) требует ставить их на прямых участках заглублённого дренажа не реже чем через 50 м, а также на всех поворотах, пересечениях и там, где меняется уклон. Когда колодцы оказываются под газоном, плиткой или настилом, систему перестают осматривать, а неисправность находят, когда вода уже на участке.
Проверка — сверить исполнительную схему с тем, что есть на месте, и открыть каждую крышку. Колодец в зоне мощения не закладывают плиткой: его закрывают люком, который открывается без разборки покрытия, — варианты в статье о люке в тротуарной плитке. Где ещё на трассе нужен доступ для чистки, — в статье о ревизионном колодце.
8. Траншею засыпали без уплотнения — над ней просела плитка
Траншея дренажа часто проходит под дорожкой или площадкой. Если обратную засыпку не уплотнили слоями, она садится годами, и над трассой в покрытии появляется желоб. Вода собирается в нём и уходит в основание, хотя сама дрена может оставаться целой.
Для таких мест СП 508 (раздел 7, ремонт после вскрытий) требует засыпать и уплотнять траншею послойно до плотности не менее 0,98 оптимальной и после перекладки 1–3 месяца следить за покрытием. Досыпать песок под просевшие плитки бесполезно: полосу разбирают, уплотняют засыпку и перекладывают. Что ещё бывает причиной просадки, — в статье о просевшей тротуарной плитке.
9. Дренаж сделан не под ту воду
Вода на участке бывает трёх видов: дождевая и талая на поверхности, верховодка над глиной после дождей и грунтовая, уровень которой поднимается весной. Мелкий дренаж на глине снимает верховодку, но не опускает грунтовую воду; глубокий не поможет, если вода течёт по поверхности. Поэтому поведение системы и кажется случайным: она работает не в тот сезон.
Проверка — наблюдения в одних и тех же точках: в сухую погоду, после ливня и весной, в шурфе или смотровом колодце. Если мокнет подвал или фундамент, нужен проект с изысканиями, а не ремонт по догадке. Как разобраться с водой на глине, — в статье о дренаже на глинистом участке, дренаж у фундамента — в статье о дренаже вокруг дома.
Когда ремонтировать самому, а когда начинать со схемы
Своими силами можно открыть колодцы, измерить уровни, прочистить доступные отрезки и поправить уклон на небольшом участке плитки. Со схемы начинают, если:
- вода появляется в колодцах в сухую погоду;
- мокнет подвал или цоколь;
- исполнительной схемы нет и неизвестно, где идут кабели и трубы;
- выпуск уходит за границу участка или нужен насос;
- стенки шурфа осыпаются;
- участок на склоне и вода приходит сверху.
Схему дренажа — трубы, колодцы, точки сброса — мы готовим в рабочей документации; по ней может работать наша или любая другая бригада. Сам дренаж делаем до основания и плитки в рамках комплексного благоустройства. Лотки и перекладку мощения, когда причина на поверхности, считаем по прайсу: лотки — от 1 500 ₽/п.м, укладка на готовое основание — от 1 200 ₽/м².
Вопросы о дренаже, который не работает
Почему весной участок мокрый, хотя дренаж есть?
Весной верхний слой грунта ещё мёрзлый: талая вода не может уйти вниз к дрене и течёт по поверхности. Если лужи уходят, когда земля оттаяла, дело в уклонах и лотках. Если и в мае вода в колодцах стоит выше входящих труб, проверяют выпуск и уровень грунтовой воды.
Поможет ли насос, если дренаж не справляется?
Только когда известно, сколько воды приходит, куда насос её сбросит и что будет при отключении электричества. Мощный насос без точки сброса перегрузит выпуск, а причину — чашу на поверхности или обратный уклон — не уберёт.
Если дренаж не работает, его переделывают целиком?
Не обязательно. Уровни в колодцах показывают, на каком отрезке проблема: между какими колодцами обратный уклон, где заилена труба, не забит ли выпуск. Перекладывают этот отрезок. Если же дренаж сделан не под ту воду (ошибка 9), менять приходится схему.
Источники и документы
- Фильтры вокруг дренажных труб (п. 8.4.10), сброс дренажа в ливнёвку без подпора, смотровые колодцы через 50 м и на поворотах, отстойник от 0,5 м (п. 8.4.11) — СП 104.13330.2016 с изменением 1.
- Присоединение водосточных труб и дренажных сетей к дождеприёмнику (п. 6.5.4) — СП 32.13330.2018, наружные сети канализации.
- Уклон покрытия к лоткам (п. 5.3), запрет местных углублений (п. 6.4), засыпка траншей и ремонт мощения после вскрытий (раздел 7) — СП 508.1325800.2022.
