Схему дренажа начинают не с трасс, а с выпуска — места, куда вода уйдёт самотёком и которое лежит ниже самой глубокой дрены: СП 104.13330.2016 отдаёт предпочтение самотёчным системам, а откачку насосом требует обосновывать (п. 8.4.2). От выпуска трассы ведут вверх по участку. На каждом повороте, врезке и смене уклона ставят смотровой колодец, на прямых участках — не реже чем через 50 м (п. 8.4.11), и у каждого узла подписывают отметку дна трубы. Водостоки с крыши рисуют отдельной линией: дождевую и грунтовую воду мы разводим по разным системам.
Такая схема — с трубами, колодцами и точками сброса — входит в рабочую документацию, которую делаем до земляных работ. Строить по ней может наша бригада в комплексном благоустройстве или любая другая. Цены на схему в прайсе сайта нет — состав альбома и стоимость фиксируют в договоре. Поверхностная часть есть в прайсе: планировка — от 900 ₽/м², монтаж лотков — от 1 500 ₽/п.м.
Почему схему дренажа начинают с выпуска?
Выпуск ограничивает всё остальное: глубину дрен, их уклон и то, обойдётся ли система без насоса. До трасс проверяют три вещи.
- Выпуск ниже дрен. Дно канавы или лоток трубы ливнёвки в точке сброса должны быть ниже дна дрены в последнем колодце. Если выше — вода пойдёт обратно в дрену.
- Сбрасывать туда можно. В чужую канаву или ливнёвку — только с согласия тех, кто их содержит. В дождевую канализацию СП 104 разрешает сбрасывать дренажную воду, если у неё есть запас пропускной способности и нет подпора со стороны канализации (п. 8.4.11).
- Выпуск укреплён. Если воду выводят в водоём, выпуск располагают под острым углом к течению и укрепляют бетонным оголовком или камнем (п. 8.4.11).
Если такой точки нет, схема другая: накопительный колодец с насосом — с обоснованием по п. 8.4.2 — или подъём площадок над водой. Какие варианты выпуска остаются там, где вода не впитывается, — в статье о дренаже на глинистом участке.
Что нанести на план до трасс
Основа — план участка в масштабе с размерами. На него наносят:
- дом, фундамент, подвал, крыльцо — от них считают, где вода мешает;
- водосточные трубы — точками: это вода для ливнёвки, не для дренажа;
- места, где после дождя и весной стоит вода, — с датами и фото;
- будущие дорожки, заезд, газон и крупные деревья;
- сети: водопровод, канализацию и септик, кабели, трубы полива;
- канавы, кюветы, ливнёвку посёлка и сторону, откуда стекает вода от соседей;
- отметки рельефа по углам участка, в низинах и в точке выпуска.
Точка под водостоком на схеме относится к ливнёвке, а не к дренажу. Отметки рельефа снимают нивелиром, а не на глаз: от нескольких сантиметров разницы зависит, дойдёт ли вода до выпуска. Наш замерщик снимает уклоны, рельеф и отток воды; разработка дренажной системы с колодцами и трубами в замер не входит — это отдельный лист документации.
Как провести трассы и на какой глубине

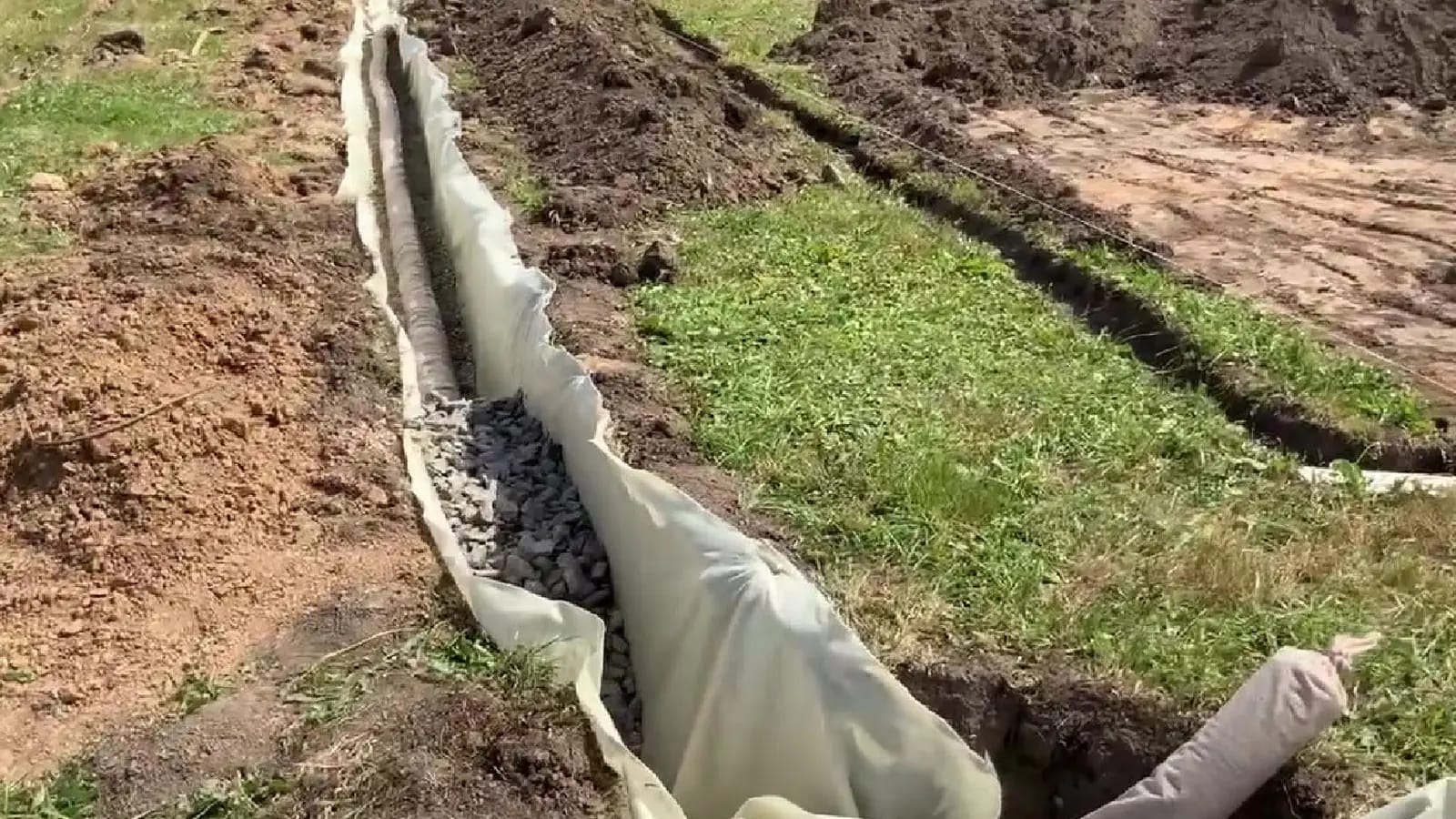

Трассы кладут туда, где вода приходит и стоит: поперёк склона выше дома — чтобы перехватить воду до постройки, вдоль фундамента — если вода стоит у стен, через низины — если в них держится вода. У дренажа вдоль фундамента свои требования к дому — о них статья о дренаже вокруг дома.
Глубину по месту не выбирают. По СП 104.13330.2016 глубину заложения дрен и расстояние между ними устанавливают расчётом (п. 8.4.4), а наименьшую глубину трубы задают защита от нагрузок сверху и от промерзания (п. 8.4.9). Поэтому у каждой трассы на схеме пишут глубину и то, что над ней: газон, дорожка или заезд.
Дрены и ливнёвку от водостоков рисуют разными линиями и подписывают в легенде. Пересечения с водопроводом, канализацией и кабелями отмечают на плане вместе с их глубиной, чтобы дрена не легла на трубу или кабель.
Какие отметки подписать и как проверить перепад
У каждой трассы подписывают отметку дна трубы в начале, в каждом колодце и на выпуске. Уклон между ними — постоянный или нарастающий к низу трассы: так требует, например, «Полипластик» в инструкции по монтажу своих дренажных труб «Перфокор» (п. 9.5). Где уклон меняется, ставят колодец — по п. 8.4.11 СП 104.
Перепад проверяют простой арифметикой: перепад = длина трассы × уклон. Каждая десятая доля процента уклона даёт сантиметр перепада на каждые 10 м трассы.
| Длина трассы | Перепад на каждые 0,1 % уклона |
|---|---|
| 20 м | 2 см |
| 40 м | 4 см |
| 60 м | 6 см |
| 100 м | 10 см |
Сложите перепады всех участков от самой дальней точки до выпуска и прибавьте глубину начала трассы. Если выпуск оказывается выше получившейся отметки, самотёком схема не работает — ищут другой выпуск или меняют схему. Сам уклон назначает проектировщик по расчёту; схема без подписанных отметок — только картинка.
Где ставить смотровые колодцы
| Место на трассе | Колодец | Откуда требование |
|---|---|---|
| прямой участок | не реже чем через 50 м | СП 104, п. 8.4.11 |
| поворот, врезка другой дрены, пересечение | в каждом | СП 104, п. 8.4.11 |
| смена уклона | в каждом | СП 104, п. 8.4.11 |
| смена диаметра, перепад | в каждом | инструкция «Перфокор», п. 9.5 |
| колодец из железобетонных колец | с отстойником глубиной от 0,5 м | СП 104, п. 8.4.11 |
Крышку колодца выводят на отметку будущего покрытия и оставляют доступной: через колодец дрену осматривают и промывают. Если колодец попадает в плитку, люк вписывают в раскладку — как это делают, рассказано в статье о люке в тротуарной плитке.
Что должно быть на готовой схеме дренажа
- трассы дрен с диаметром, материалом и типом перфорации;
- колодцы с номерами, отметками дна и крышки;
- выпуск с отметкой и с тем, куда уходит вода;
- стрелки уклона на каждом участке трассы;
- ливнёвка от водостоков — отдельной линией;
- пересечения с сетями и привязки к дому и забору в размерах.
В нашей рабочей документации размеры проставлены с привязками к дому и границам: бригада выносит трассы в натуру по чертежу, а не угадывает на месте. Какие трубы подходят для трасс, — в статье о дренажных трубах.
Вопросы о схеме дренажа
Можно ли нарисовать схему дренажа по фото участка?
Фото показывают, где стоит вода и куда смотрят водостоки, — для первого разговора этого хватает. Но отметок на фото нет, а без них не проверить, дойдёт ли вода до выпуска. Отметки снимают нивелиром на участке.
Сколько колодцев нужно, если дренаж только вокруг дома?
Не меньше, чем поворотов у трассы: колодец ставят на каждом повороте (п. 8.4.11 СП 104). У прямоугольного дома, который дрена обходит по периметру, это четыре колодца по углам, плюс колодец там, где трасса поворачивает к выпуску. Если сторона дома длиннее 50 м, на ней добавляют промежуточный.
Источники и документы
- СП 104.13330.2016 — карточка Росстандарта: самотёчный отвод (п. 8.4.2), расчёт глубины и расстояния между дренами (п. 8.4.4), наименьшая глубина труб (п. 8.4.9), смотровые колодцы, сброс в дождевую канализацию и в водоём (п. 8.4.11).
- «Полипластик» — инструкция по монтажу дренажных труб «Перфокор», ИМ.ГПП.06-16-2: уклон и колодцы (п. 9.5).
