Дренаж участка: виды, схема и признаки необходимости

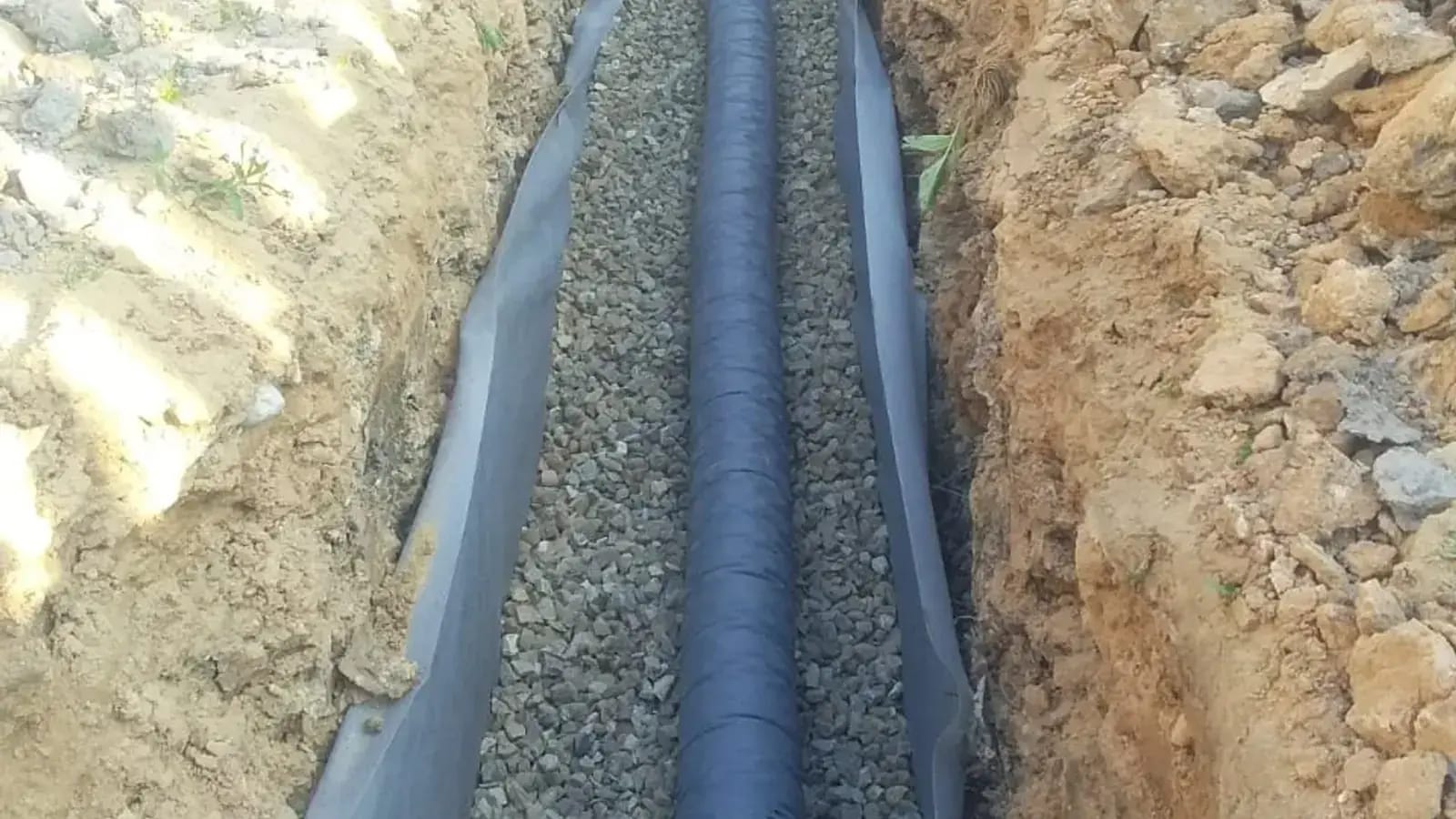

Реальный процессный кадр из галереи «Мир Брусчатки»: дренажная труба уложена в подготовленную траншею с геотекстилем и щебнем. Диаметр, отметки, уклон и выпуск для другого участка рассчитывают отдельно.
Разбираем, когда участку нужен дренаж, а когда достаточно исправить рельеф или ливневку. Диагностическое дерево, типы систем и вопросы проектировщику.
Лужа после дождя и высокий уровень грунтовых вод выглядят похоже только сверху. Причины могут быть разными: замкнутая низина, сброс с крыши, приток с соседней территории, слабопроницаемый грунт, повреждённый лоток, поднятый уровень газона или вода в грунте. Универсальная траншея по периметру не лечит все случаи. Сначала фиксируют, откуда приходит вода, где она задерживается и куда её разрешено отводить. Только после этого выбирают поверхностную, подземную или комбинированную систему.
Нужен ли дренаж: диагностическое дерево
Ответьте на вопросы в последовательности. Это не проект, а способ не перепутать разные виды воды.
- Вода появляется только во время осадков? Проверьте рельеф, кровельные выпуски, лотки и отметки покрытий.
- Лужа всегда возникает в одном понижении? Нужен план высот и проверка возможности поверхностного отвода.
- Грунт остаётся переувлажнённым долго после сухой погоды? Требуется обследование почвы и уровня подземной воды по сезонам.
- Вода приходит из-за границы участка? Зафиксируйте направление и согласуйте законное решение; нельзя просто перенаправить поток соседу.
- Проблема возникла после строительства? Сравните прежние и новые отметки, места складирования грунта и проезда техники.
- Мокнет подвал или фундамент? Это уже задача здания и геотехники; одной садовой дреной решать её без проекта нельзя.
Главное разделение: поверхностный сток движется по рельефу, а вода в грунте — внутри массива. Для них применяются разные входы в систему. Линейный лоток не осушает водонасыщенный грунт, а перфорированная труба не должна подменять приёмник потока с крыши.
Какие бывают системы и что каждая решает
| Решение | Какую воду принимает | Чего от него не ждать |
|---|---|---|
| Вертикальная планировка | распределяет поверхностный сток по отметкам | не понижает подземную воду сама по себе |
| Точечный дождеприёмник | концентрированный выпуск, например с водостока | не собирает воду со всей площадки без подводящих уклонов |
| Линейный водоотвод | поток вдоль края мощения или ворот | не работает без очистки и конечного выпуска |
| Поверхностная канава/лоток | открытый поток по рельефу | требует места, устойчивых откосов и допустимого сброса |
| Подземный дренаж | воду в грунте в расчётной зоне | не является универсальным кольцом вокруг любого дома |
| Комбинированная система | несколько источников воды | требует разделения потоков и проверки пропускной способности |
Выбор системы начинается с водного баланса и изысканий, а не с диаметра трубы. В проекте нужны уклоны, отметки входов и выпуска, фильтрующая конструкция, колодцы для контроля и возможность обслуживания. Материалы назначаются после расчёта и оценки грунта.
Почему «дренаж по периметру» может не сработать
Типовой совет поставить перфорированную трубу вдоль забора игнорирует три вещи. Во-первых, вода может приходить сверху, и быстрее решить проблему корректировкой рельефа или ливневкой. Во-вторых, подземная система работает только при наличии места, куда вода уходит самотёком или перекачивается. В-третьих, неправильно выбранный фильтр может засориться, а недоступная труба — стать бесполезной без возможности промывки.
Признаки непродуманной схемы:
- на плане нет высотных отметок;
- отсутствует геологическая или сезонная информация;
- показаны трубы, но не показан выпуск;
- ливневые и подземные воды объединены без расчёта;
- колодцы нельзя открыть после мощения;
- обещан результат без осмотра здания и соседнего рельефа;
- глубина названа до обследования участка.
Как дренаж связан с тротуарной плиткой
Мощение меняет распределение дождевой воды. Большая площадка собирает поток быстрее, чем газон, поэтому уклоны, лотки и точки приёма проектируют до основания и укладки. Если сначала сделать покрытие, а потом прорезать его под коммуникации, появляются лишние стыки и риск повторной просадки.
В проекте мощения отмечают:
- границы водосборных площадей;
- высокие и низкие точки;
- направление поверхностного стока;
- входы в лотки и дождеприёмники;
- пересечения труб с основанием;
- ревизионные колодцы;
- конечный выпуск и доступ для обслуживания.
СП 508.1325800.2022 распространяется на проектирование, устройство и эксплуатацию покрытий из бетонных вибропрессованных элементов. Для частного проекта его требования сопоставляют с профильными документами по наружным сетям, основаниям и благоустройству. Перечень применимых норм определяет проектировщик.
Какие данные собрать до встречи со специалистом
Наблюдения владельца сильно ускоряют диагностику. Сделайте фотографии и короткие видео во время дождя, отметьте дату, длительность осадков и время исчезновения воды. На плане пометьте водосточные трубы, колодцы, канавы, перепады и зоны, где грунт остаётся мягким.
Полезный пакет исходных данных:
- Топографическая съёмка или хотя бы инструментальные отметки участка.
- Сведения о грунтах и подземной воде, если проводились изыскания.
- Проект фундамента и существующей гидроизоляции.
- План кровли с водостоками.
- Трассы действующих коммуникаций.
- Фото участка до строительства, если сохранились.
- Информация о канаве, коллекторе или другой допустимой точке выпуска.
- План будущего мощения, газона и посадок.
Как проверить проект до начала земляных работ
Проследите каждый поток пальцем от источника до конечной точки. Для каждой линии должны быть понятны вход, направление, перепад, контрольный колодец и обслуживание. Если на схеме труба уходит за рамку листа, задача не закончена.
Задайте подрядчику вопросы:
- на основании каких наблюдений или изысканий выбран тип системы;
- как разделены поверхностная и грунтовая вода;
- что произойдёт при переполнении;
- кто и как очищает лотки и колодцы;
- какие скрытые работы фотографируются и актируются;
- как защищены пересечения под будущим мощением;
- где система может быть отремонтирована без разрушения всего двора.
Когда нужен не дренаж, а другое решение
Если вода льётся из одной неисправной водосточной трубы, сначала исправляют организованный отвод с крыши. Если лужа появилась после поднятия газона выше дорожки, корректируют отметки и край. Если покрытие просело локально, ищут причину в основании или траншее. Если вода заходит в подвал, нужен комплексный разбор здания, гидроизоляции и грунтов — садовая траншея без расчёта может изменить ситуацию непредсказуемо.
Чтобы рассчитать благоустройство под ключ, передайте наблюдения за водой и исходные данные участка. Комплексный формат не отменяет инженерного обследования, но позволяет свести сети и чистовые покрытия в один график. Состав работ сначала обсуждают в разделе благоустройства, фактические отметки и места луж фиксируют на замере, а пересечения с мощением увязывают с конструкцией основания под плитку. Завершённые объекты в портфолио показывают внешний результат, но не раскрывают скрытую схему дренажа другого участка.
Перед встречей соберите одну схему пути воды: источник → место накопления → приёмник → трасса → точка выпуска → доступ для обслуживания. Если хотя бы одно звено неизвестно, смета на трубы остаётся предварительной. Эта строка полезнее условного рисунка «дрены по периметру», потому что заставляет показать конечный выпуск и отделить дождевую воду от грунтовой.
Частые вопросы
Можно ли определить высокий уровень грунтовых вод по луже?
Нет. Лужа показывает, что вода не уходит с поверхности с нужной скоростью, но причина может быть в рельефе, грунте или искусственном препятствии. Уровень подземной воды оценивают обследованием и сезонными наблюдениями.
Можно ли подключить водостоки к дренажной трубе?
Нельзя давать универсальный ответ без проекта. Концентрированный кровельный поток и подземный дренаж имеют разные режимы. Схему объединения или разделения рассчитывает специалист с учётом пропускной способности и выпуска.
Когда прокладывать трубы относительно мощения?
Трассы, гильзы и колодцы согласуют до устройства финишного основания и плитки. Так можно правильно уплотнить пересечения и сохранить доступ к ревизии.
Источники и нормативы
- СП 508.1325800.2022 — Росстандарт: область применения правил для вибропрессованных покрытий.
- Изменение № 3 к СП 22.13330.2016 — Минстрой России: публикация профильного ведомства для проверки документа по основаниям зданий и сооружений.
- ГОСТ Р 70386-2022 и ГОСТ Р 70387-2022 — сообщение Минстроя: состав процессов комплексного благоустройства и эксплуатации.
