Водоотвод на участке: как связать уклоны, лотки и дренаж

Водоотвод на участке — это единый маршрут воды от места появления до допустимого выпуска. Кровля, мощение, рельеф, ливневые лотки и глубинный дренаж решают разные части задачи. Если подобрать их отдельно, можно осушить одну зону и перегрузить другую. Сначала составляют водный баланс и схему отметок, затем выбирают сооружения.

Три вида воды

1. Поверхностная: дождь и снег на плитке, газоне и рельефе.
2. Организованная кровельная: концентрированный поток из водосточных труб.
3. Грунтовая и инфильтрационная: вода внутри грунта, влияющая на основания и растения.

Ливневая канализация принимает первые два вида. Глубинный дренаж управляет водой в грунте при наличии проектных оснований. Они не взаимозаменяемы.

Единая схема движения

Связь между линиями допустима только по расчёту. Концентрированный кровельный поток не направляют в дренажную трубу автоматически.

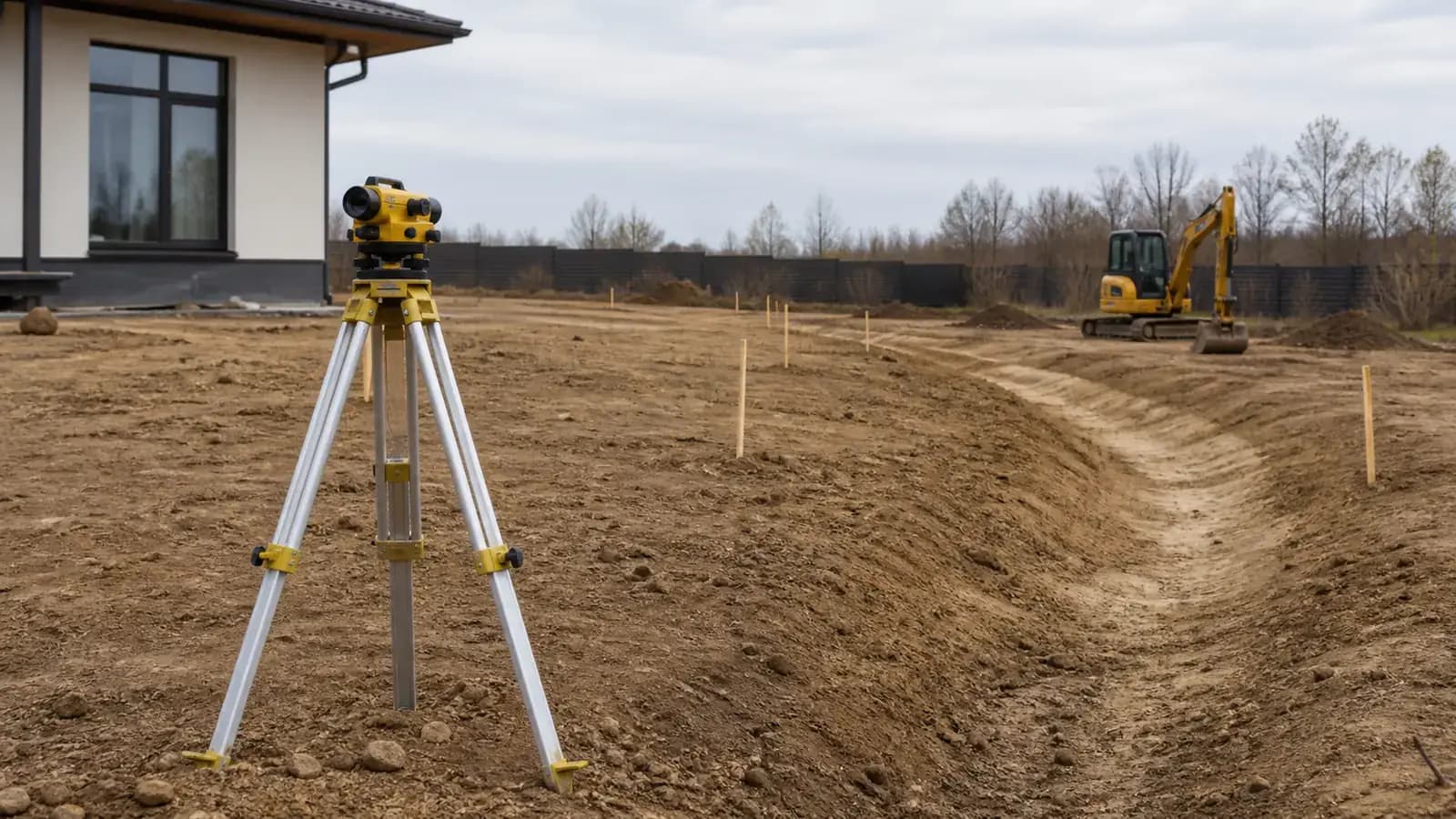

Шаг 1. Снять рельеф

Нужны отметки порогов, цоколя, ворот, дороги, колодцев, углов участка и низких точек. Дополнительно фиксируют состояние после дождя. По одной карте высот видно, куда вода пойдёт сегодня; проект показывает, куда она должна идти после работ.

Вертикальную планировку выполняют в составе комплексного благоустройства. Нельзя поднимать участок грунтом, не проверив влияние на дом и соседние территории.

Шаг 2. Посчитать водосбор

Кровля, плитка и газон по-разному формируют сток. Проектировщик учитывает площадь, расчётный дождь и свойства поверхности. Результат определяет пропускную способность приёмников, труб и выпуска.

Таблица исходных данных:

Без площади и выпуска подбор оборудования превращается в догадку.

Шаг 3. Сформировать уклоны

Каждая плоскость должна иметь стрелку и конечную точку. Вода не идёт к дому, гаражу, воротам или соседям. На сложной площадке используют несколько скатов и лотки на линии встречи.

Расчёт перепада и контроль отметок выполняют по проектной схеме. Уклон формируют всеми слоями основания, а не только верхней постелью.

Шаг 4. Расставить приёмники

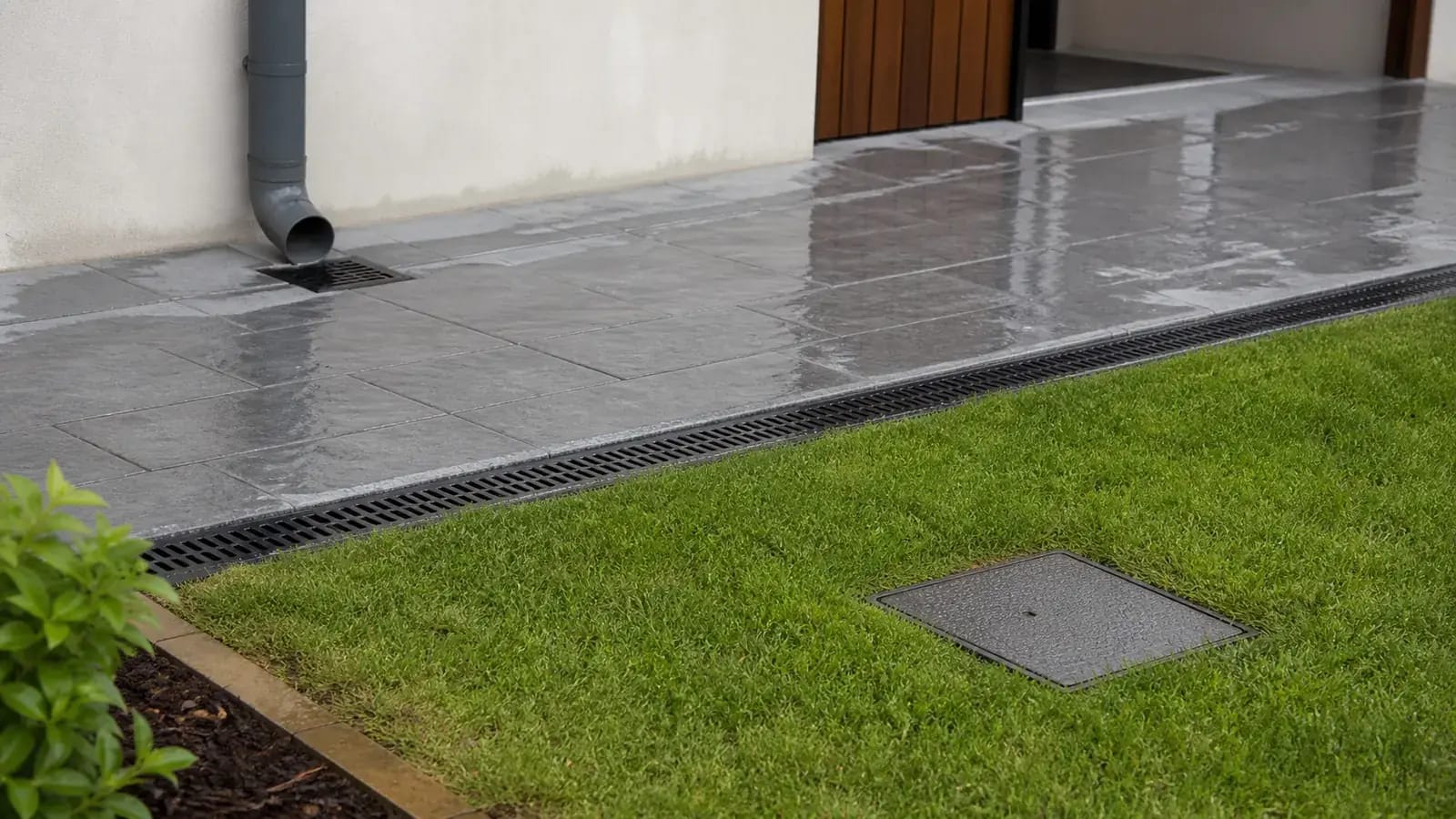

Точечные дождеприёмники работают под водостоками и в обоснованных локальных низах. Линейные лотки перехватывают поток вдоль границы или поперёк маршрута. Их отметки должны совпадать с плоскостями.

Изделия выбирают по гидравлике и нагрузке. Решётка у парковки должна выдерживать колесо, а щели на пешеходном маршруте — не создавать препятствие. Ассортимент смотрят в каталоге водоотвода.

Шаг 5. Спроектировать ливневую сеть

Подземные трубы имеют уклон, ревизии и устойчивое основание. Сложные повороты и соединения оставляют обслуживаемыми. Точку выпуска согласуют с рельефом, грунтом и правилами территории.

Поглощающий колодец не универсален: он требует подтверждённой фильтрации и расстояний до конструкций и воды в грунте. Подробная схема дана в статье о ливневке.

Когда нужен дренаж

Дренаж рассматривают при подтверждённой проблеме воды в грунте: высоком уровне, притоке по рельефу, переувлажнении основания или требованиях конструкции. Решение принимают по инженерным данным. Труба «по периметру на всякий случай» может не работать или переносить воду к дому.

Дренаж включает фильтр, обсыпку, уклон, смотровые элементы и выпуск. Геотекстиль подбирают по грунту; оборачивание трубы любой тканью не является проектом.

Связь с фундаментом и отмосткой

Кровельную воду отводят от здания организованно. Отмостка имеет уклон наружу и защищённое примыкание. Внешняя кромка не должна удерживать воду у цоколя. Узел рассматривается в статье об отмостке из плитки.

Если подвал или фундамент имеют признаки увлажнения, требуется обследование. Ландшафтный лоток не заменяет ремонт гидроизоляции.

Связь с озеленением

Растениям нужна вода, но постоянное заболачивание вредит многим видам. Рельеф газона формируют без глубоких чаш, а полив учитывают в водном режиме. Лотки остаются доступными и не зарастают.

Дренаж нельзя выводить так, чтобы он пересушивал ценную посадку без оценки. Проект связывают с озеленением и автополивом.

Аварийный сценарий

Любая система может засориться или получить осадки выше расчётного события. На плане нужен безопасный поверхностный путь перелива, который не идёт в дом. Решётки и корзины должны быть доступны до и во время сезона.

Перед зимой очищают приёмники, проверяют крышки и выпуски. Нельзя закрывать лоток временным настилом или снегом так, чтобы талой воде некуда было идти.

Баланс воды по зонам

Для каждой зоны составляют карточку: что приходит, куда уходит и что происходит при переполнении. На кровлю приходит осадок, у газона добавляется полив, на въезд может идти транзитный поток с верхней отметки. Карточки складывают в единую цепочку и находят места, где несколько потоков сходятся.

Такой баланс не заменяет гидравлический расчёт, но не даёт забыть источник. Если после устройства навеса площадь кровли выросла, существующий приёмник проверяют заново. Если газон подняли грунтом, меняется поверхностный маршрут.

Матрица штатного и аварийного режима

В штатной колонке указывают движение при расчётном событии. В аварийной — путь при забитой решётке, отказе насоса или переполнении ёмкости. Для каждого риска задают безопасное направление и доступ к отключению. Нельзя считать план завершённым, если вода в аварии идёт к дому.

Матрицу проверяют на местности. Человек проходит от верхних точек к низким и сверяет, нет ли незамеченного бордюра, порога или насыпи. После строительства выполняют повторный обход: небольшой изменённый рельеф способен разрушить хорошую бумажную схему.

Исполнительная съёмка

До засыпки фиксируют отметки труб, соединения, ревизии и выпуски. После благоустройства снимают готовый рельеф и контрольные точки покрытий. Два набора данных связывают: поверхность показывает сбор воды, подземная схема — дальнейший путь.

На фотографиях используют постоянные ориентиры и масштаб. Красивый снимок траншеи без координат мало помогает при ремонте. Владелец получает схему в понятном формате и таблицу глубин характерных точек.

Тест после завершения

Контролируемый пролив начинают с отдельных приёмников, затем проверяют связку нескольких зон. Наблюдают вход воды, движение внутри доступных участков и выпуск. Большой объём нельзя подавать без оценки безопасности и допустимой точки сброса.

Первый естественный сильный дождь используют как дополнительную приёмку. Замечания фотографируют во время события, потому что позже следы могут исчезнуть. По карте отмечают задержку, перелив и размыв, затем устраняют причину и повторяют проверку.

Сезонный регламент

Весной осматривают последствия промерзания и схода снега, летом — работу в ливень, осенью — засорение листвой. После ремонта кровли, изменения рельефа или устройства новой площадки баланс пересматривают. Сеть нельзя считать неизменной, если изменился водосбор.

В журнале хранят даты очистки, обнаруженные повреждения и выполненные изменения. Повторяющийся засор одного узла — сигнал изменить защиту или доступ, а не только чистить чаще.

Приёмка системы

До засыпки фиксируют трассы, соединения, отметки и ревизии. После завершения выполняют контролируемый пролив по каждому водосбору. Проверяют путь от верхней точки до выпуска, а не только отдельный лоток.

Приёмочный лист:

• все источники воды нанесены;
• у каждой стрелки есть конечная точка;
• ливневка и дренаж разведены по функциям;
• отметки решёток соответствуют покрытию;
• трубы доступны через ревизии;
• выпуск допустим и не подмывает участок;
• есть аварийный перелив;
• исполнительная схема передана;
• график обслуживания понятен владельцу.

Частые вопросы

Куда отвести воду, если нет канавы?

Ответ зависит от грунта, рельефа, объёма и местных правил. Возможны накопление, регулируемый отвод или поглощение после расчёта; универсального решения нет.

Дренаж уберёт лужи на плитке?

Лужи поверхности сначала исправляют отметками и ливневым приёмом. Глубинный дренаж не заменяет уклон мощения.

Можно ли объединить все трубы в одну?

Только если проект подтверждает пропускную способность, режимы и допустимость соединения. Самовольное объединение создаёт риск подпора.

Следующий шаг

Закажите геодезию, соберите план кровли и сетей, проведите осмотр после дождя. Затем рассчитайте благоустройство, согласуйте ливневку и дренаж, а элементы выберите по утверждённой спецификации. Реальные решения можно посмотреть в портфолио, но расчёт выполняется для вашего участка.

Источники и нормативы

• СП 32.13330.2018 «Канализация. Наружные сети и сооружения».
• СП 104.13330.2016 «Инженерная защита территории от затопления и подтопления».
• СП 82.13330.2016 «Благоустройство территорий».
• Проект вертикальной планировки, водосбора и инженерно-геологические данные участка.
