Ливневка на участке частного дома: схема и типичные ошибки

Ливневка на участке собирает поверхностную воду с кровли и покрытий, переносит её по рассчитанной трассе и выпускает в допустимое место. Система начинается не с покупки лотков, а с водосборной схемы: нужно знать площади, отметки, интенсивность осадков, грунт и разрешённую точку сброса.

Ливневую канализацию не следует смешивать с глубинным дренажом. Первая работает с дождевой и талой водой на поверхности, второй — с водой в грунте. Их взаимодействие определяет проект, а прямое объединение без расчёта может перегрузить систему.

Составьте карту водосбора

Разделите участок на кровли, мощение, газон и другие поверхности. Для каждого фрагмента укажите направление стока и конечный приёмник. Отдельно отметьте концентрированные выпуски водосточных труб: поток с кровли нельзя считать таким же, как дождь на небольшую дорожку.

Схему связывают с комплексным благоустройством, чтобы трассы появились до мощения и озеленения.

Точечные приёмники

Точечный дождеприёмник ставят под организованным потоком или в локальной низкой точке. Его решётка должна принимать воду, а корпус — иметь устойчивое основание. Под водосточной трубой предусматривают защиту от разбрызгивания и доступ для очистки.

Корзина удерживает крупный мусор, но требует обслуживания. Если её невозможно вынуть без демонтажа трубы или плитки, узел неудобен. Соединение с трубопроводом выполняют герметично по системе изготовителя.

Линейные лотки

Лоток перехватывает поток по линии: перед воротами, вдоль нижнего края площадки или поперёк въезда. Его нельзя ставить «по уровню», когда мощение подходит с обратным уклоном. Решётка располагается так, чтобы вода входила в неё, но колёса и пешеходы не получали ступеньку.

Класс нагрузки выбирают по зоне эксплуатации, включая редкий заезд тяжёлой техники. Бетонная обойма и примыкание следуют документации системы. Подробный узел разобран в статье о лотке в мощении.

Подземная трасса

Для трубы задают направление, уклон, глубину, основание, ревизии и защиту в местах нагрузки. Повороты и соединения должны оставаться обслуживаемыми. Точную пропускную способность и диаметр определяют гидравлическим расчётом, поэтому статья не назначает универсальные значения.

До земляных работ проверяют существующие сети. Трассу нельзя вести через фундамент, корневую систему ценного дерева или под будущую конструкцию без согласованного узла. Фото скрытых работ и исполнительная схема нужны до засыпки.

Куда выпускать воду

Допустимая точка зависит от условий территории, рельефа, грунта и местных требований. Нельзя направлять воду на соседний участок, к фундаменту или на дорогу по умолчанию. Поглощающий объект работает только при подтверждённой фильтрации и достаточном расстоянии до уязвимых конструкций и воды в грунте.

Если выпуск ограничен, может потребоваться накопление или регулируемый отвод. Решение принимает проектировщик. Общую схему поверхностной воды связывают с водоотводом участка.

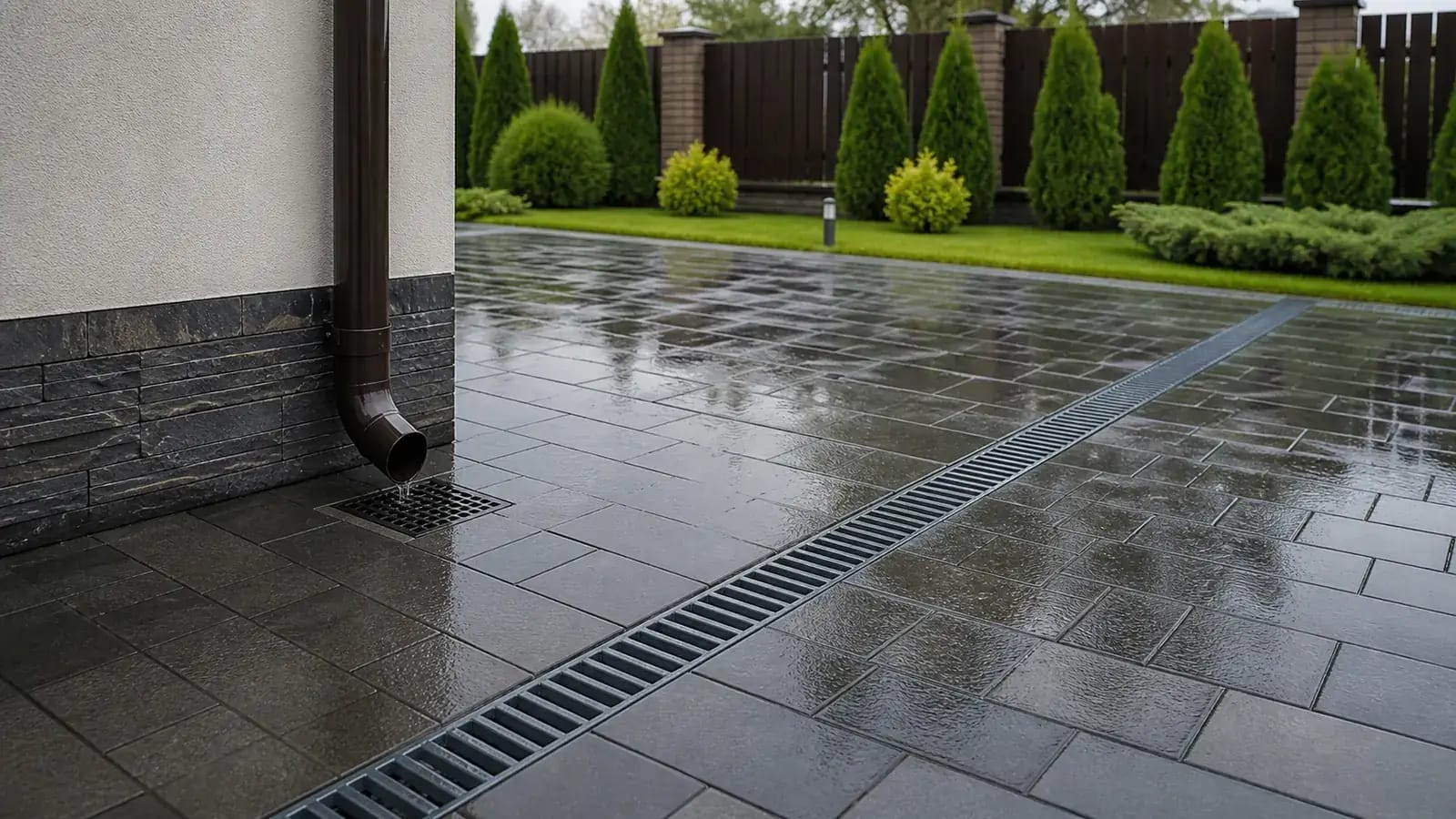

Схема точечных и линейных элементов

На рабочем плане к каждому элементу добавляют отметку решётки, отметку дна, направление трубы, материал, класс нагрузки и узел основания. Схема без высот не позволяет проверить самотёк.

Типичные ошибки

• водосбор не посчитан, элементы выбраны по ширине решётки;
• водосток выпускает воду рядом с фундаментом;
• лоток стоит выше плитки;
• труба имеет обратный участок;
• нет ревизии на сложном повороте;
• песок и листья беспрепятственно уходят в трубопровод;
• решётка транспортной зоны не соответствует нагрузке;
• выпуск направлен в недопустимое место;
• ливневка считается заменой дренажа;
• исполнительная схема не сохранена.

Приёмка и обслуживание

До засыпки проверяют соединения, отметки, основание и трассу. После завершения выполняют контролируемый пролив по каждому водосбору, наблюдая не только вход воды, но и выход. Система должна иметь безопасный сценарий при засорении или сильном событии.

Корзины и решётки очищают по факту загрязнения, особенно после листопада и зимы. Трубы осматривают через ревизии. Повреждённую решётку в транспортной зоне заменяют сразу.

Расчётная карта без ложной точности

Для каждого водосбора записывают площадь, тип поверхности, направление стока и точку приёма. Затем проектировщик назначает расчётный расход с учётом местных данных и применимых норм. В бытовой статье нельзя честно вывести универсальный диаметр трубы только из площади участка: результат зависит от интенсивности дождя, конфигурации сети, уклонов и условий выпуска.

Полезность карты в другом — она показывает, не забыта ли крыша, навес, въезд или соседняя верхняя зона. Если две поверхности направлены в один приёмник, их рассматривают вместе. При реконструкции сравнивают существующую пропускную способность с новым водосбором, а не предполагают, что старая труба автоматически справится.

На плане каждому приёмнику присваивают номер. Этот же номер ставят в ведомости и на фотографиях монтажа. Тогда засор или перелив можно описать точно, не используя фразу «где-то возле дома».

Ревизии и доступ

Повороты, длинные участки и места соединения проектируют с возможностью осмотра и очистки. Ревизия бесполезна, если после благоустройства её закрывает тяжёлый вазон или крышку нельзя открыть без разборки плитки. Высоту люка согласуют с покрытием и потоком воды.

До засыпки трассу фотографируют сверху и вдоль. На снимках должны быть рулетка или другие привязки к постоянным ориентирам. Отдельно фиксируют соединения, отметки входа и выхода, основание труб и места пересечения с коммуникациями. В исполнительной схеме указывают не только линию, но и глубины характерных точек.

Сценарий переполнения

Любая система имеет предел. Нужно заранее понять, куда пойдёт вода при ливне сильнее расчётного или при забитой решётке. Безопасный поверхностный путь не должен вести к фундаменту, в гараж, на соседний участок или через опасную ступень. Иногда для этого достаточно сохранить понижение к открытой зоне, иногда требуется отдельное инженерное решение.

Сценарий проверяют на плане стрелками. Красным отмечают недопустимые направления, синим — штатный путь, пунктиром — аварийный. Это простая схема, но она выявляет закрытые чаши, которые не видны в списке оборудования.

Журнал обслуживания

Владельцу передают таблицу приёмников, лотков, ревизий и выпуска. Для каждого элемента записывают способ открытия, доступный инструмент и наблюдаемые признаки проблемы. После очистки отмечают дату и обнаруженное загрязнение. Если один приёмник регулярно забивается быстрее остальных, корректируют защиту или окружающую поверхность.

Весенний осмотр проводят после схода снега, летний — перед сезоном сильных ливней, осенний — после листопада. Дополнительная проверка нужна после земляных работ и движения тяжёлой техники. Пролив выполняют управляемым объёмом воды, наблюдая не только вход, но и выход сети.

Частые вопросы

Можно ли подключить водостоки к дренажной трубе?

Не автоматически. Концентрированный поверхностный поток способен перегрузить дренаж. Соединение допускается только по проекту.

Сколько дождеприёмников нужно?

Количество следует из водосбора, рельефа и пропускной способности элементов. Расстановка «по одному на угол» не является расчётом.

Нужен ли лоток вдоль всего двора?

Только если он перехватывает реальный поток. Иногда достаточно правильно сформированных плоскостей и локальных приёмников.

Следующий шаг

Подготовьте топоплан, кровельный водосток, площади покрытий и предполагаемый выпуск. Затем можно рассчитать благоустройство, выбрать элементы в каталоге водоотвода и согласовать их с укладкой плитки.

До закупки оборудования попросите одну сводную схему, где видны площади водосбора, стрелки поверхностного потока, отметки приёмников, трассы и точка выпуска. Ведомость лотков без этой схемы нельзя проверить: одинаковое количество элементов может обслуживать совершенно разные условия.

Источники и нормативы

• СП 32.13330.2018 «Канализация. Наружные сети и сооружения».
• СП 82.13330.2016 «Благоустройство территорий».
• ГОСТ 3634-2019: люки и дождеприёмники ливнесточных колодцев.
• Паспорта лотков, дождеприёмников и проект водосбора конкретного участка.
