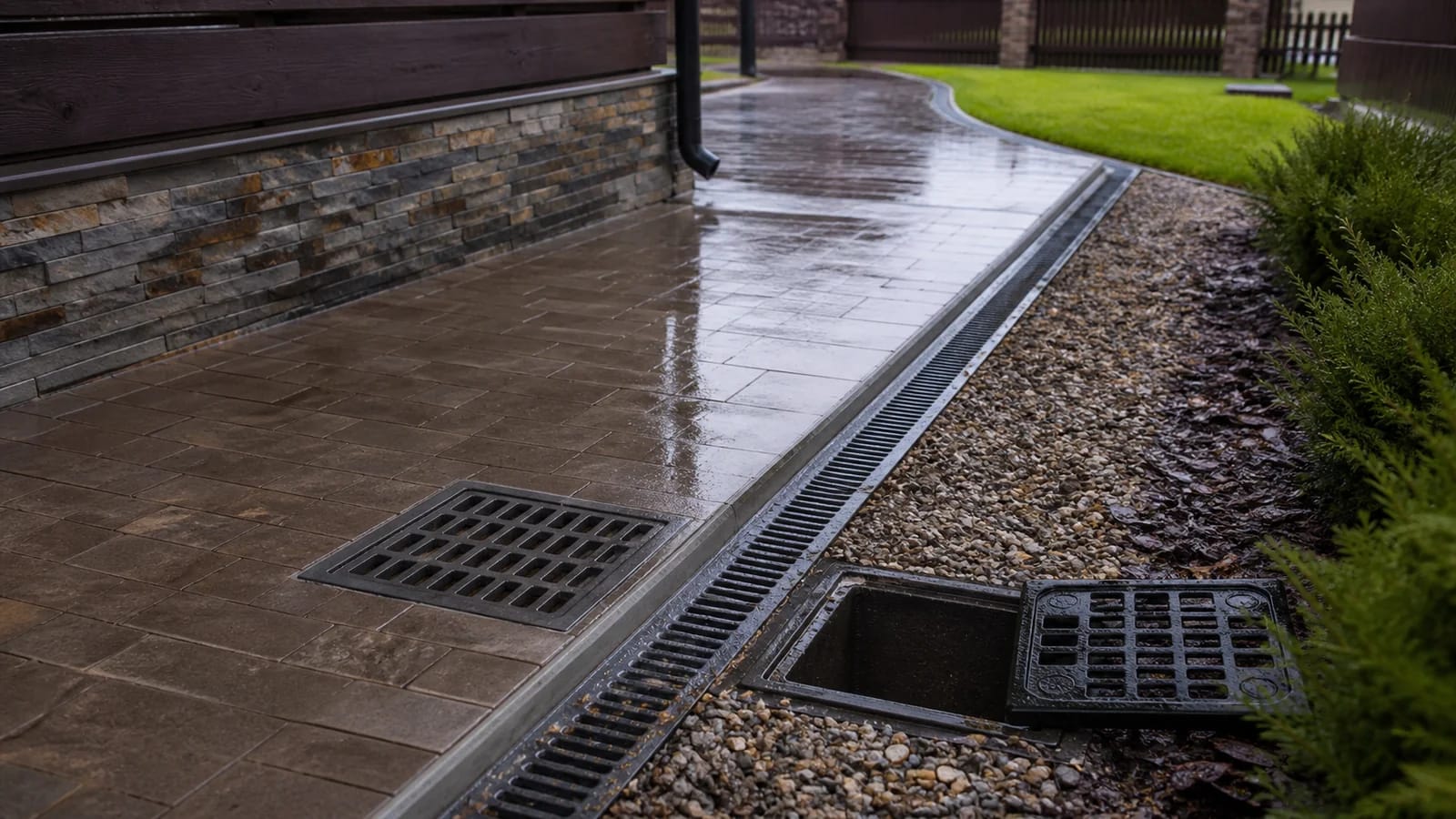

Ревизионный колодец ливневой канализации: где нужен доступ для чистки

Ревизионный, он же смотровой, колодец на ливнёвке ставят там, откуда трубу можно прочистить: в местах присоединений, на поворотах, где меняется уклон или диаметр, и на прямых участках — не реже чем через 35 м для трубы 150 мм и через 50 м для 200–450 мм. Так записано в своде правил о наружной канализации СП 32.13330.2018, в пункте 6.3.1. Для заглублённого дренажа правило своё — не реже чем через 50 м и на каждом повороте, пересечении и смене уклона: его задаёт СП 104.13330.2016 для дренажа в п. 8.4.11.

На частном участке трубы ливнёвки бывают и тоньше: наружные трубы из ПВХ по ГОСТ 32413-2013 начинаются со 110 мм. Для них свод расстояния не даёт — самый малый диаметр в п. 6.3.1 равен 150 мм, — поэтому ориентируются на те же 35 м и на длину троса, которым будут чистить.

Колодцы и трубы ливнёвки в цену укладки не входят — их делают до мощения отдельной работой. В укладку входит крышка в покрытии: плитку вокруг люка кладём в общей укладке — от 1 200 ₽/⁠м² на готовое основание, а схему ливнёвки и дренажа с колодцами и точками сброса готовим в рабочей документации.

Где на участке нужен ревизионный колодец?

Колодец у выпуска особенно полезен: в дождь по нему видно, уходит ли вода из системы. Если на выпуске нужен обратный клапан, его ставят именно в колодце, чтобы до заслонки можно было добраться рукой, — подробно в статье об обратном клапане ливнёвки. Колодцы с другими задачами — дождеприёмные, накопительные, с пескоуловителем — разобраны в статье о колодце ливневой канализации.

Какого диаметра нужен ревизионный колодец на участке?

Это зависит от того, спускается ли в колодец человек. Колодцы для спуска обслуживающего персонала делают с горловиной не меньше 700 мм (СП 32, п. 6.3.6), а на ливнёвке с трубами до 600 мм — диаметром 1000 мм (п. 6.3.5). На частном участке в ревизию обычно не спускаются, а опускают трос или шланг, и свод это допускает:

• на трубах до 150 мм при глубине до 1,2 м можно ставить колодцы диаметром 600 мм — только для ввода прочистных устройств, без спуска людей (примечание 3 к п. 6.3.1);
• горловина такого инспекционного колодца должна пропускать прочистное оборудование, минимальная горловина полимерного колодца — 200 мм (п. 6.3.6);
• пластиковый колодец в мокром грунте может всплыть — для полимерных колодцев свод требует мер против всплытия (п. 6.3.9), например пригруза или бетонной плиты с анкерами;
• если грунтовая вода стоит выше дна, пластиковый колодец берут со штатными герметичными соединениями с трубами (п. 6.3.8).

Узкая ревизия подходит, чтобы ввести трос, но осадок из неё не вычерпать. Там, где в колодец сходятся ветки от лотков и приёмников, нужен колодец с отстойной частью — пескоуловитель, о нём отдельная статья.

На какой высоте ставить крышку: в плитке и в газоне?

СП 32 в п. 6.3.7 задаёт высоту люка по месту: в покрытии — вровень с его поверхностью, в газоне и цветнике — на 50–70 мм выше земли, на незастроенной территории — на 200 мм. Приподнятая крышка в газоне не зарастает и не собирает воду с поверхности; в мощении крышка вровень с плиткой не мешает ходить и ездить.

Люк подбирают по нагрузке. По ГОСТ 3634-2019 (таблица 1) лёгкий люк А15 рассчитан на 15 кН — для зоны зелёных насаждений и пешеходной зоны, средний В125 — на 125 кН, для автостоянок и тротуаров. Если над колодцем проезжает машина, нужен люк не ниже В125.

Спрятать колодец в мощении можно только люком, рассчитанным на заполнение плиткой: он открывается без разборки покрытия. Замостить обычную крышку сверху нельзя — ревизия перестаёт быть ревизией. Как вписать люк в рисунок, — в статье о люке в тротуарной плитке, как обложить круглую горловину, — в статье о плитке вокруг колодца.

Как понять, что ревизий на вашей трассе не хватает?

• засор не достать тросом ни из одного соседнего колодца;
• трасса поворачивает или принимает ветку, а колодца в этом месте нет;
• в одном колодце после дождя стоит вода, а в следующем по течению её нет — между ними засор или обратный уклон, и доступа к отрезку нет;
• колодцы есть на схеме, но на участке их не найти: засыпаны, замощены, заросли;
• исполнительной схемы с колодцами, глубинами и диаметрами труб нет вовсе.

В последнем случае начинают со схемы: открывают все крышки, рулеткой измеряют глубину труб от верха колодца и наносят колодцы на план с привязкой к дому и забору. Как часто осматривать колодцы и что делать с осадком, — в статье об обслуживании ливнёвки.

Вопросы о ревизионных колодцах

Можно ли вместо колодца поставить тройник с заглушкой?

Ревизии и прочистки с заглушкой — элемент внутренних сетей: их для внутренних водостоков предусматривает свод правил для зданий СП 30.13330.2020 в п. 21.8. Для наружной трассы СП 32 (п. 6.3.1) требует колодцы: через заглушку трос ввести можно, а увидеть уровень воды и вычерпать осадок — нет.

Можно ли завести дренаж и ливнёвку в один колодец?

Можно, но каждую своей трубой. СП 104 (п. 8.4.11) разрешает сбрасывать дренаж в дождевую канализацию, если ей хватает пропускной способности, и не допускает подпора дренажа со стороны ливнёвки. Поэтому дренажную трубу заводят выше уровня, до которого колодец наполняется в ливень.

Источники и документы

• Где ставить колодцы и колодцы 600 мм без спуска людей (п. 6.3.1 и примечание 3), размеры колодцев и горловин (п. 6.3.5, 6.3.6), высота люка (п. 6.3.7), грунтовая вода и всплытие (п. 6.3.8, 6.3.9) — СП 32.13330.2018 с изменениями № 1–4.
• Смотровые колодцы на дренаже и сброс дренажа в ливнёвку без подпора (п. 8.4.11) — СП 104.13330.2016 с изменением 1.
• Ревизии и прочистки внутренних водостоков (п. 21.8) — СП 30.13330.2020.
• Классы люков по нагрузке и место установки, таблица 1 — ГОСТ 3634-2019.
• Наружные диаметры труб из ПВХ от 110 мм (п. 4.1.1, таблица 1) — ГОСТ 32413-2013.
