Щебень вокруг дренажной трубы — это фильтр: он пропускает воду к отверстиям и не пускает к ним частицы грунта. Поэтому берут чистый щебень одной фракции. Точный состав и толщину обсыпки СП 104.13330.2016 велит подбирать расчётом (п. 8.4.10), а «Полипластик», производитель труб «Перфокор», в инструкции по монтажу даёт конкретное правило: одноразмерный гравий или щебень фракцией не крупнее 1/10 диаметра трубы, слоем 30–40 см над трубой. Для трубы 110 мм это щебень 5–10 мм, а не 20–40 мм.
Щебня в нашем каталоге нет: материалы, кроме плитки, поставляют по отдельной смете или силами заказчика. Сам дренаж с обсыпкой мы делаем в комплексном благоустройстве, до дорожек и газона. Если нужен щебень под дорожку или площадку, это другая задача и другая фракция — щебень под тротуарную плитку; дорожка с основанием по прайсу — от 2 800 ₽/м².
Какая фракция щебня нужна для дренажа?
По ГОСТ 8267-93 щебень выпускают фракциями 5 (3)–10, 10–15, 10–20, 15–20, 20–40, 40–80 (70) мм и смесью 5 (3)–20 мм (п. 4.2.1). Для обсыпки дрены выбирают не ту фракцию, что чаще продают, а ту, что подходит к трубе. По инструкции «Полипластика» для труб «Перфокор» без фильтрующей обмотки зерно не должно быть крупнее десятой части диаметра трубы, а щебень — одноразмерный, то есть одной фракции, без смеси (п. 9.6).
| Диаметр трубы | Зерно не крупнее | Фракции ГОСТ 8267-93, которые проходят |
|---|---|---|
| 110 мм | 11 мм | 5 (3)–10 мм |
| 160 мм | 16 мм | 5 (3)–10 и 10–15 мм |
| 200 мм | 20 мм | 5 (3)–10, 10–15, 10–20 и 15–20 мм |
| 315 мм | 31,5 мм | те же, до 15–20 мм; 20–40 мм уже крупнее |
Фракция 20–40 мм по этому правилу подходит к трубам от 400 мм. Если вокруг трубы 110 мм вам предлагают засыпать 20–40, спросите, по какой инструкции. Для «Перфокора» с фильтрующей обмоткой та же инструкция вместо щебня называет песок с коэффициентом фильтрации от 3 м/сут (п. 9.7). Правило действует для труб этого производителя (п. 1.4) — у трубы другой марки смотрите её инструкцию. О выборе самой трубы — в статье о дренажных трубах.
Гранитный, гравийный или известняковый щебень?
Для фильтра порода важна меньше, чем чистота. СП 104.13330.2016 говорит о песчано-гравийных и щебёночных обсыпках, инструкция «Перфокор» — о гравии или щебне: подходят оба. Разница в том, сколько пыли и глины допускает ГОСТ 8267-93: частицы мельче 0,05 мм забивают поры обсыпки, а пределы для них у разных пород разные.
| Щебень | Пылевидных и глинистых частиц, не более | Глины в комках, не более |
|---|---|---|
| из изверженных и метаморфических пород, например гранитный, марки выше 600 | 1 % | 0,25 % |
| из осадочных пород, например известняковый, марки 600–1200 | 2 % | 0,25 % |
| из осадочных пород, марки 200 и 400 | 3 % | 0,5 % для марки 200, 0,25 % для марки 400 |
| гравий и щебень из гравия, марки 800 и 1000 | 1 % | 0,25 % |
| гравий и щебень из гравия, марки 400 и 600 | 3 % и 2 % | 0,25 % |
Цифры — из таблиц 9 и 10 ГОСТ 8267-93 (п. 4.7.1–4.7.2). Известняковый щебень стандарт не запрещает, но пыли в нём по норме может быть в 2–3 раза больше, чем в гранитном. Вторичный щебень из боя бетона и керамзит — не щебень из плотных горных пород, и ГОСТ 8267 на них не распространяется; для фильтра вокруг трубы надёжнее материал с этим стандартом в документе.
Что проверить в документе о качестве на щебень
По п. 5.12 ГОСТ 8267-93 поставщик выдаёт на партию документ о качестве. Для дренажа в нём важны строки:
- Зерновой состав — совпадает ли фракция с той, что подходит к трубе.
- Пылевидные частицы и глина в комках — не выше пределов из таблицы выше.
- Марка по прочности — от неё зависят и сами пределы по пыли.
- Морозостойкость — марка от F15 до F400 (п. 4.6.2).
- Насыпная плотность — по ней тонны пересчитывают в кубометры (п. 5.11).
На участке щебень хранят так, чтобы он не загрязнился: ГОСТ требует держать фракции раздельно и беречь от засорения (п. 7.2). Не ссыпайте его прямо на глину и не ездите по куче — всё, что налипнет, уйдёт в траншею вместе с щебнем.
Нужен ли геотекстиль под щебень?

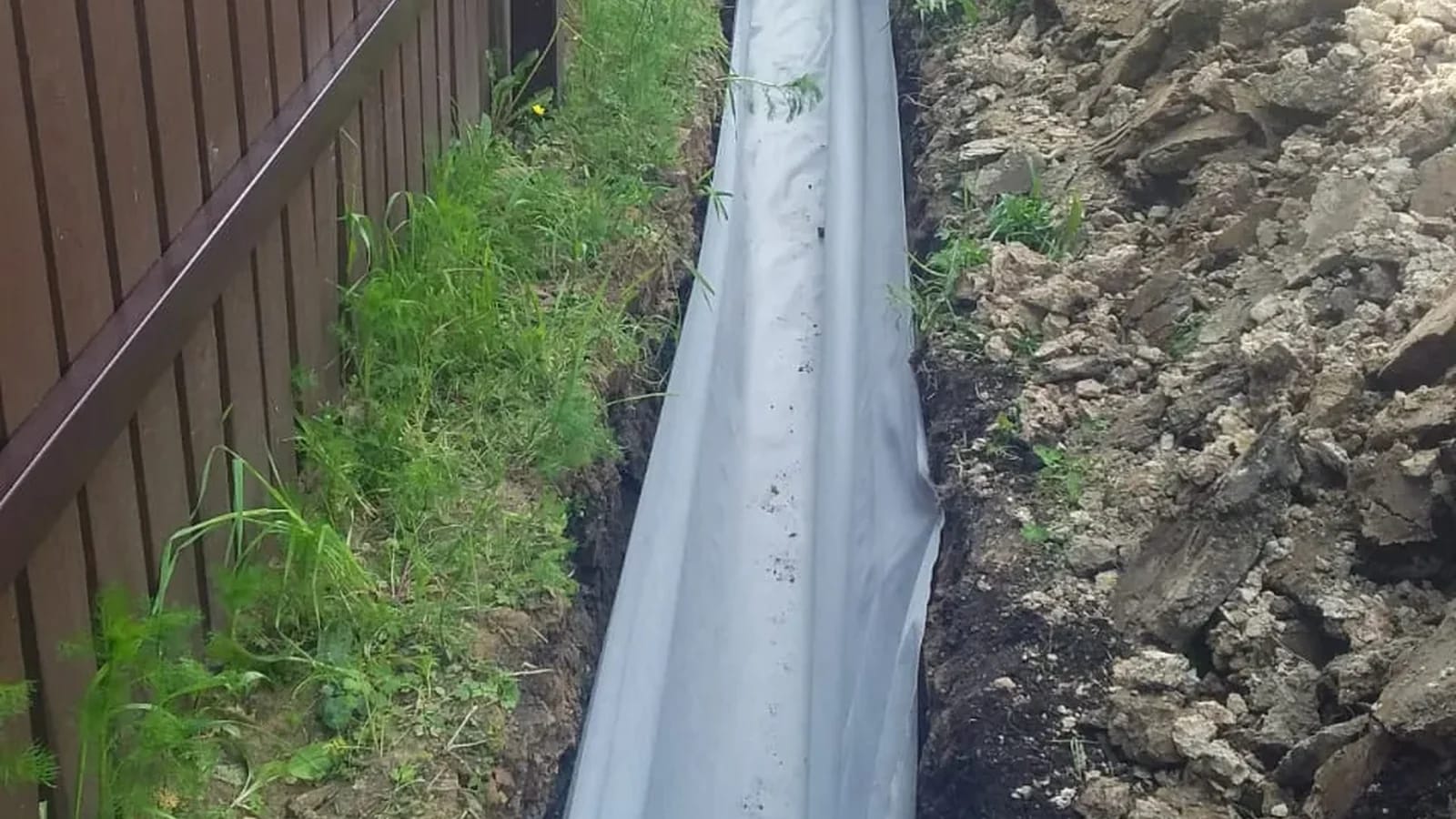

Щебёночная обсыпка и нетканое полотно по СП 104.13330.2016 — два вида фильтра вокруг трубы (п. 8.4.10), и их можно совместить: траншею выстилают полотном, засыпают щебнем вместе с трубой, а края полотна заводят поверх обсыпки — как на фото ниже. На глине и суглинке полотно не даёт мелким частицам грунта уходить в щебень, и обсыпка дольше остаётся чистой.
Для заводской обмотки трубы «Полипластик» указывает нетканое полотно не менее 90 г/м² (инструкция, п. 4.5). Для полотна в траншее в документах, на которые опирается эта статья, отдельной цифры нет — его подбирают по проекту. Как выбирают полотно под мощение, — в статье о геотекстиле под плитку.
Сколько щебня нужно на дренаж
Объём обсыпки считают по сечению траншеи: ширина × высота слоя × длина, минус объём трубы. Высота — это подсыпка под трубу, сама труба и 30–40 см щебня над ней, если вы работаете по инструкции «Перфокор» для трубы без обмотки. Выше щебня та же инструкция кладёт средний или крупный песок.
Пример на условных размерах: траншея длиной 20 м и шириной 0,4 м, подсыпка под трубу 0,1 м, труба 110 мм, над ней 0,35 м щебня. Высота слоя — 0,56 м, объём — 0,4 × 0,56 × 20 = 4,48 м³, труба занимает около 0,19 м³. В деле нужно около 4,3 м³ щебня. Ширину траншеи и подсыпку мы взяли для счёта — на вашем участке их задаёт схема.
Заказывают с запасом. По п. 5.11 ГОСТ 8267-93 объём щебня в кузове меряют и умножают на коэффициент уплотнения при перевозке — не больше 1,10, его записывают в договор поставки. Поэтому в кузове вы увидите меньше кубов, чем в накладной. Если щебень продают на тонны, их пересчитывают в кубометры через насыпную плотность из документа о качестве. Сколько добавить на уплотнение в траншее, уточните у поставщика для своей партии.
Вопросы о щебне для дренажа
Можно ли засыпать дрену песком или отсевом вместо щебня?
Песком — да, если так сказано в инструкции трубы: для «Перфокора» с фильтрующей обмоткой это песок с коэффициентом фильтрации от 3 м/сут (п. 9.7). Отсева и песчано-щебёночной смеси в этой инструкции нет, а состав обсыпки СП 104 велит подбирать расчётом (п. 8.4.10): «что осталось на участке» фильтром не станет.
Керамзит вместо щебня для дренажа подойдёт?
В документах, по которым делают дренажную обсыпку, его нет: СП 104.13330.2016 говорит о песчано-гравийных и щебёночных обсыпках, инструкция «Перфокор» — о гравии и щебне. Прочность и чистоту керамзита для этой задачи ни один из них не нормирует — берите щебень или гравий с документом о качестве.
Сколько щебня нужно на 10 метров дренажа?
При сечении обсыпки 0,4 × 0,56 м из примера выше — 2,24 м³ на 10 м траншеи, минус около 0,1 м³ на трубу 110 мм: примерно 2,1 м³ в деле. Для своей траншеи подставьте свои ширину и высоту слоя.
