Какой геотекстиль выбрать под тротуарную плитку

Геотекстиль под плиткой нужен не для прочности, а для разделения: без него щебень под нагрузкой вдавливается в грунт, а глина и пыль поднимаются в щебень, и основание со временем проседает. Поэтому главный слой полотна лежит на дне выемки. Braer — завод-партнёр, чью плитку мы продаём, — советует накрывать геотекстилем дно траншеи, а лучше каждый слой пирога, кроме подстилающей песчаной засыпки.

Так же устроено основание наших дорожек: на странице укладки плитки состав описан как «геотекстиль, щебень, песок», каждый слой трамбуют виброплитой. Дорожка с подготовкой основания по прайсу — от 2 800 ₽/⁠м², заезд с усиленным основанием — от 3 400 ₽/⁠м². Отдельно геотекстиль в нашем каталоге пока не продаётся.

Нужен ли геотекстиль под тротуарную плитку?

На глинистом грунте — да или слой песка вместо него. СП 508.1325800.2022 (примечание 2 к таблице 3) требует, когда щебень основания ложится на глину или суглинок, предусмотреть прослойку из песка или высевок толщиной не меньше 10 см либо геосинтетический материал: геосетку, тканый или нетканый геотекстиль. На песчаном грунте свод прослойки не требует — там полотно кладут по рекомендации завода, а не по норме.

Как понять, пучинистый ли грунт и что с ним делать кроме геотекстиля, — в статье плитка на пучинистом грунте. Весь порядок работ с грунтом — в статье как подготовить основание под плитку.

Куда класть геотекстиль: под щебень или под песок?

Основной слой — на дно выемки, на уплотнённый грунт, под щебень. Второй слой, по совету Braer, кладут поверх щебня под песчаную постель: он не даёт песку проваливаться в пустоты между камнями. Между песком и плиткой полотно не кладут: по СП 508 (п. 5.2) материал подстилающего слоя должен проседать под вибрацией и частично заполнять швы снизу, а ткань под плиткой этому мешает.

Заворачивать щебень в полотно «конвертом» без выхода для воды не стоит: вода, которая попадёт внутрь, так и останется в основании. Куда направить воду с дорожки, — в статье об уклоне плитки.

Какой геотекстиль лучше: тканый или нетканый?

ГОСТ Р 55028-2012 делит геотекстиль по способу изготовления на тканый, нетканый, вязаный и плетёный, а среди задач геосинтетики называет разделение, фильтрацию, армирование, дренирование и защиту. Под плиткой нужны первые две. СП 508 (примечание 2 к таблице 3) допускает под основанием и тканый, и нетканый геотекстиль, а для фильтров у водоприёмников называет именно нетканый (п. 5.3).

Нетканое полотно в продаже бывает иглопробивным и термоскреплённым. Выбирают не по названию, а по паспорту — о нём следующий раздел. Если основание нужно не разделить, а усилить, это задача армирующих геосинтетиков: для них СП 508 (п. 5.6) отсылает к ГОСТ Р 55028. Когда усиление оправдано, — в статье о георешётке под плитку.

Какой плотности геотекстиль нужен под плитку?

Цифры в г/м² нет ни в СП 508, ни в ГОСТ Р 55028. Поверхностная плотность — это масса квадратного метра полотна: по ней удобно сравнивать рулоны одной линейки, но прочность и фильтрацию она не гарантирует. Два полотна одной плотности из разного сырья и по разной технологии рвутся и пропускают воду по-разному. Поэтому у продавца просят паспорт и смотрят в нём другие строки:

Если продавец называет только плотность и не показывает паспорт, сравнить два предложения по делу нельзя: дешёвое полотно той же плотности может оказаться слабее.

Сколько геотекстиля нужно на дорожку?

Считают площадь дна выемки, а не площадь плитки: выемка шире покрытия на бордюр и его бетонную обойму — у пешеходной дорожки она от 8 см с каждой стороны камня (СП 508, таблица 2). К этому добавляют нахлёсты полотен, их ширину берут из инструкции производителя геотекстиля. Если кладёте второй слой между щебнем и песком, площадь удваивается.

Для ориентира — наш объект в Подольске: двор с площадкой на две машины и дорожками, 210 м² плитки Steingot, геотекстиля ушло 240 м², на 14 % больше площади мощения (карточка объекта). Запас зависит от формы двора: на узкой извилистой дорожке доля нахлёстов и обрезков выше, чем на прямоугольной площадке.

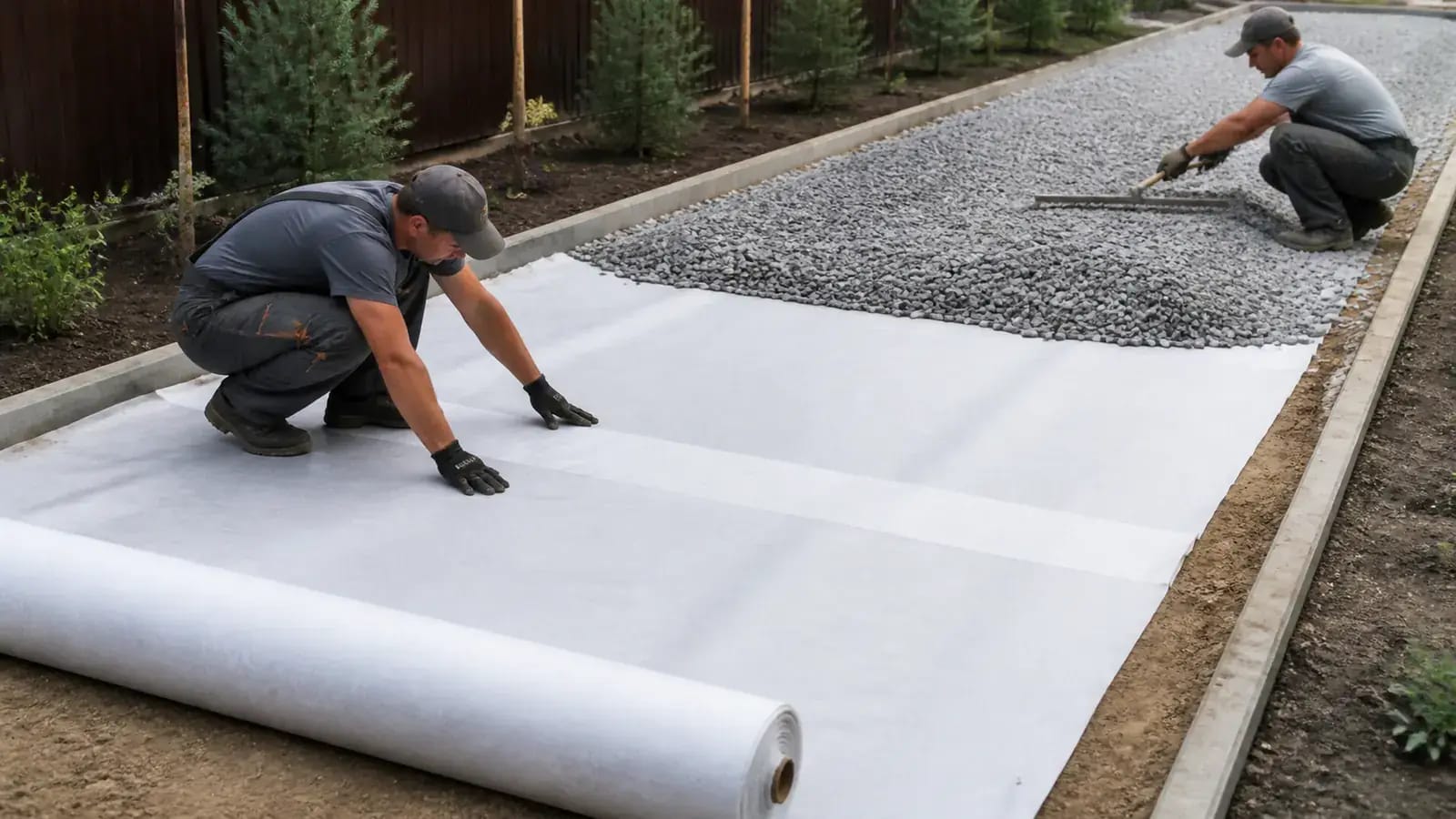

Как уложить геотекстиль и не порвать его щебнем

1. Уплотните дно выемки и уберите камни, корни и строительный мусор: острый выступ прорвёт полотно при трамбовке.
2. Раскатайте рулон вдоль дорожки без натяжения «в барабан» и без крупных складок.
3. Сделайте нахлёсты по инструкции производителя и прижмите края, чтобы полотно не сдвинулось при отсыпке.
4. Отсыпайте щебень с уже засыпанного края и толкайте его вперёд: тачки и техника по открытому полотну не ездят.
5. Не сбрасывайте крупный камень с высоты в одну точку.
6. Порыв не засыпайте молча — закройте его заплатой с тем же нахлёстом.
7. Не оставляйте полотно открытым на солнце дольше, чем разрешает производитель.

Щебень поверх полотна уплотняют слоями — какой толщины и какой фракции, разобрано в статье о щебне под плитку.

Чего геотекстиль не сделает

• Не заменит гидроизоляцию. Полотно пропускает воду. Плёнка вместо него превратит выемку в чашу: вода соберётся в щебне, а СП 508 (п. 5.2) требует, чтобы постель под плиткой пропускала воду, не накапливая её.
• Не заменит дренаж. Если вода стоит в выемке, ей нужен выход — уклон, лоток или дренажная труба. В дренаже геотекстиль работает фильтром вокруг щебня и трубы, но воду не уводит.
• Не укрепит слабый грунт. Рыхлую засыпку уплотняют, торф и растительный слой снимают — полотно этого не заменяет.
• Не остановит корни. Для корней ставят специальный барьер — об этом в статье плитка рядом с деревьями.

Частые вопросы о геотекстиле под плитку

Какой стороной укладывать геотекстиль?

Как сказано в инструкции к конкретному полотну. У многих нетканых материалов стороны одинаковые, но переносить это на все изделия нельзя.

Можно ли укрыть готовую плитку геотекстилем на время стройки?

Ненадолго. СП 508 (п. 6.2) предупреждает: если мощение долго лежит под картоном, фанерой, досками или геотекстилем, на нём остаются трудноустранимые пятна. Снимайте укрытие сразу, как закончатся грязные работы.

Можно ли постелить геотекстиль прямо на траву?

Нет. Растительный слой снимают: под основанием он сжимается и перегнивает, и покрытие проседает. Полотно кладут на уплотнённый минеральный грунт.

Источники

• СП 508.1325800.2022 — карточка Росстандарта: прослойка или геосинтетика на глинистых грунтах (п. 5.6, таблица 3, примечание 2), армирующие геосинтетики (п. 5.6), свойства подстилающего слоя (п. 5.2), фильтры из нетканого геотекстиля у водоприёмников (п. 5.3, 6.1), обойма бордюра (таблица 2), укрытие мощения (п. 6.2).
• ГОСТ Р 55028-2012 — текст в фонде «Кодекс»: виды геотекстиля и функции геосинтетических материалов (раздел 2, термины и определения).
• BRAER, «Технология укладки плитки»: где класть геотекстиль в пироге — рекомендация завода, 22 февраля 2022.
• Паспорт и инструкция по монтажу конкретного геотекстиля: нахлёсты, сторона укладки, срок под солнцем.
