Георешётка — армирующий материал для несущего слоя из щебня: с ней основание лучше распределяет нагрузку. Смысл в ней есть там, где основание несёт колесо машины, а под ним глина, суглинок или разный по площади грунт. Под пешеходной дорожкой на устойчивом грунте она лишняя, а в песчаную постель 3–5 см под плиткой её не кладут: этот слой СП 508.1325800.2022 несущим не считает (п. 5.6).
Отдельной строки «георешётка» в нашем прайсе нет. Основание под машину считается строкой «парковка / заезд с усиленным основанием» — от 3 400 ₽/м², из чего его делать на вашем грунте, решают на замере; подробнее на странице парковки и заезда. Плитку под машину берут от 80 мм — такую минимальную толщину камня для заезда задаёт СП 508 (п. 5.2): подборка «для парковки», от 1 586 ₽/м².
Георешётка, геосетка и объёмные соты: в чём разница
В магазинах георешёткой называют три разных материала. ГОСТ Р 55028-2012 — на него ссылается СП 508 — различает их так:
| Как называют в магазине | Термин ГОСТ Р 55028-2012 | Что это и зачем |
|---|---|---|
| плоская георешётка | георешётка, п. 2.1.6 | плоское полотно с ячейками правильной стабильной формы; держит растяжение и усиливает конструкцию |
| геосетка | геосетка, п. 2.1.7 | сетка с ячейками нежёсткой формы из экструдированных или переплетённых рёбер |
| объёмная георешётка, «соты» | геосотовый материал, п. 2.1.8 | раскрытые соты из скреплённых полос; ширина ячейки соизмерима с высотой рёбер, ячейки заполняют щебнем или грунтом |
| геотекстиль | геотекстиль, п. 2.1.2 | полотно; в основании не даёт щебню уйти в глину — это функция «разделение», п. 2.2.2 |
Функцию решётки и сот ГОСТ называет армированием — усилением конструкции (п. 2.2.1). Газонная решётка для экопарковки — другое изделие: бетонная плита с ячейками, которая сама служит покрытием. О ней — в статье о водопроницаемой плитке и экопарковке.
Когда георешётка под плиткой работает
СП 508 (п. 5.6) называет щебёночные и гравийно-песчаные смеси, армированные геосинтетикой, одним из вариантов несущего слоя, а армирующую геосинтетику по ГОСТ Р 55028 рекомендует, когда одну конструкцию нужно уложить на площади с разными грунтами, водой и нагрузками. На участке частного дома это обычно такие случаи:
- заезд или парковка на глине или суглинке — основание несёт колесо машины;
- одна площадка лежит на разных грунтах: частью на коренном, частью на отсыпанном после стройки;
- выемку нельзя сделать глубже из-за сетей или отметки порога, а основание нужно под машину.
На глине и суглинке СП 508 в любом случае требует прослойку между грунтом и каменным материалом: песок, высевки или укреплённый грунт толщиной не меньше 10 см либо геосинтетику — геосетки, тканый или нетканый геотекстиль, геомембраны (таблица 3, примечание 2). Это требование про разделение слоёв, и его закрывает обычный геотекстиль. Георешётка добавляет к нему армирование.
Производители решёток и сот обещают, что с ними слой щебня можно сделать тоньше. СП 508 назначает основание по расчёту (п. 5.7) и не тоньше минимумов таблицы 3: 15 см для щебёночных смесей, 20 см для песка. Цифру экономии с упаковки без расчёта в смету не переносят.
Когда георешётка лишняя
- Садовая дорожка на устойчивом грунте. Армирование СП 508 для пешеходных зон не требует — достаточно основания по таблице 3 и закреплённого края.
- В песчаной постели под плиткой. Постель — выравнивающий слой 3–5 см (п. 5.2), несущим свод его не считает (п. 5.6), армировать в нём нечего.
- Плитку поднимает зимой вода. Решётка не осушает грунт; основание по СП 508 (п. 5.6) должно быть дренируемым — сначала отвод воды, дренаж, замена пучинистого грунта.
- Плитка расползается по краю. Край держит бордюр в бетонной обойме (п. 5.4), а не решётка в основании.
- Основание плохо уплотнили. Решётка не заменяет послойное уплотнение: признак готового слоя — щебень не подвижен и не вдавливается (п. 6.1).
Если плитку уже поднимает или она просела волной, причины и порядок ремонта разобраны в статьях о плитке на пучинистом грунте и о просевшей плитке.

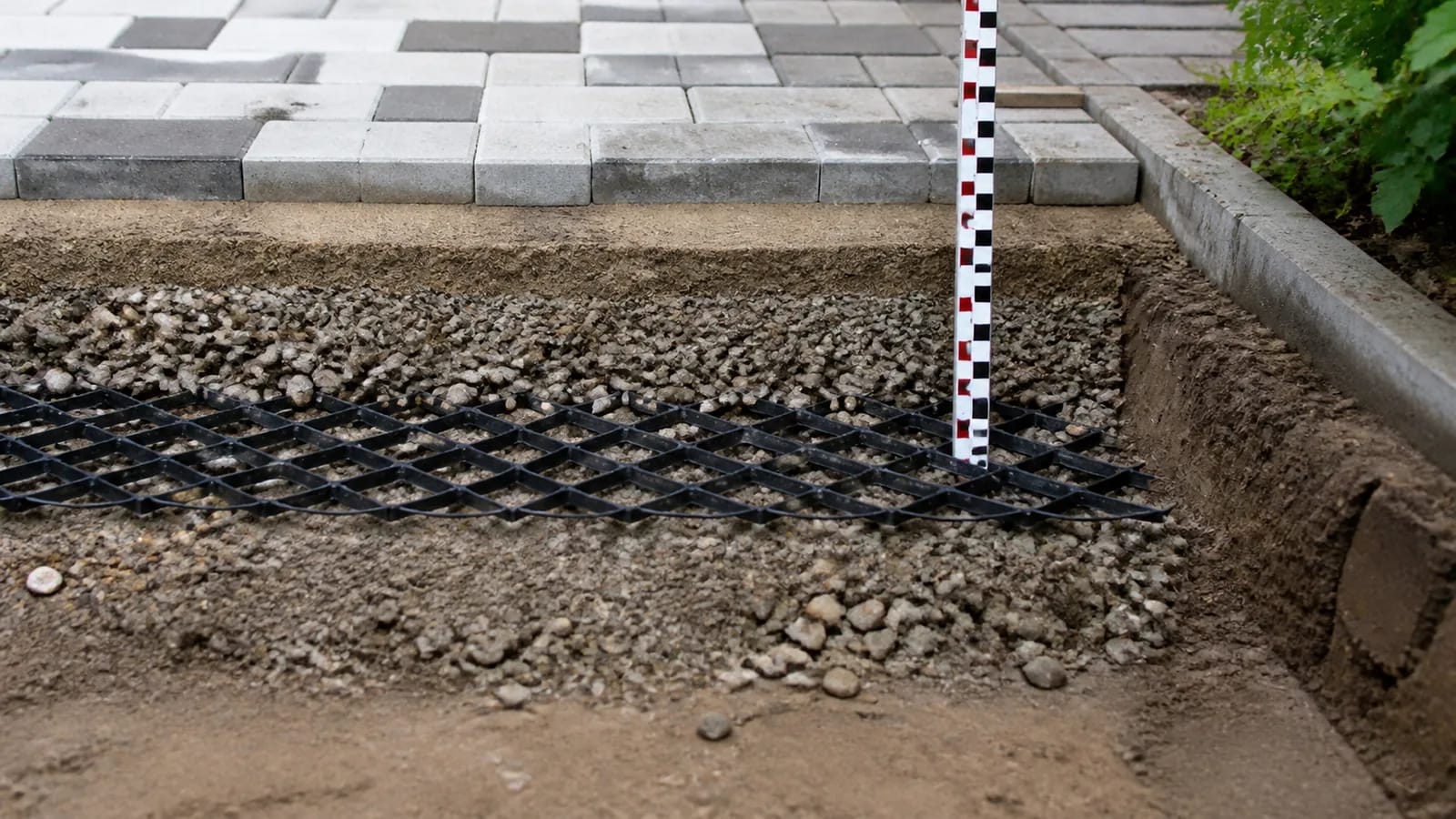

Где георешётка лежит в разрезе основания
СП 508 (п. 5.6) делает основание, как правило, двухслойным: несущий слой из прочных материалов и дополнительный — морозозащитный и дренирующий. Армируют несущий слой.
| Слой сверху вниз | Толщина по СП 508 | Георешётка |
|---|---|---|
| плитка или брусчатка | камни на тротуаре — от 60 мм, под заезд — от 80 мм (п. 5.2) | нет |
| песчаная постель | 3–5 см в уплотнённом виде (п. 5.2) | не кладут |
| несущий слой: щебень или щебёночная смесь | не меньше 15 см (таблица 3) | по проекту: плоскую — внутри или в основании слоя, соты заполняют его щебнем |
| дополнительный слой: песок | не меньше 20 см (таблица 3) | по проекту |
| прослойка на глине и суглинке | песок или высевки от 10 см либо геосинтетика (таблица 3, примечание 2) | здесь работает геотекстиль |
Щебень в соты и поверх решётки уплотняют так же послойно, как без неё. Толщина слоя — не меньше полутора размеров самой крупной фракции щебня (таблица 3, примечание 1).
Георешётка, бордюр или дренаж: что решит вашу проблему
Георешётку часто покупают «на всякий случай», хотя дефект вызван другим. Сверьтесь с таблицей до покупки.
| Что происходит с плиткой | Причина | Что помогает |
|---|---|---|
| колея и просадка под колесом | основание тонкое или под заездом слабый грунт | основание под машину по расчёту; армирование — один из вариантов |
| щебень ушёл в глину, основание «поплыло» | нет разделительной прослойки | песок или высевки от 10 см либо геотекстиль (СП 508, таблица 3) |
| крайние ряды расползлись | край не закреплён | бордюр в бетонной обойме: у дорожек от 8 см, у парковки от 10 см (СП 508, таблица 2) |
| плитку поднимает зимой волной | вода в пучинистом грунте | отвод воды и дренаж, замена грунта |
| лужи и вымытые швы | нет уклона и лотков | уклон к лоткам и водоприёмникам (СП 508, п. 5.3), монтаж лотков — от 1 500 ₽/п.м |
Сколько стоит усиленное основание под заезд
Отдельной строки для георешётки в прайсе нет. Основание и плитку считают по строкам прайса и каталога:
| Что | Цена |
|---|---|
| Парковка или заезд с усиленным основанием | от 3 400 ₽/м² |
| Дорожки с подготовкой основания | от 2 800 ₽/м² |
| Земляные работы: выемка грунта и планировка | от 900 ₽/м² |
| Плитка для парковки от 80 мм | от 1 586 ₽/м² |
| Монтаж бордюра на бетонный замок | от 600 ₽/п.м |
Демонтаж старого покрытия и вывоз грунта в эти строки не входят: их цен на сайте нет, они считаются отдельно. Площадь заезда можно подставить в калькулятор в конце статьи. Сколько места нужно под машину, — в статье о размере парковки на участке.
Вопросы о георешётке под плиткой
Георешётка заменяет геотекстиль?
Нет, у них разные функции. Геотекстиль разделяет слои и не даёт щебню уйти в глину, георешётка армирует несущий слой (ГОСТ Р 55028-2012, п. 2.2.1 и 2.2.2). На глинистом грунте разделительная прослойка нужна в любом случае — как выбрать полотно, разобрано в статье о геотекстиле под плитку.

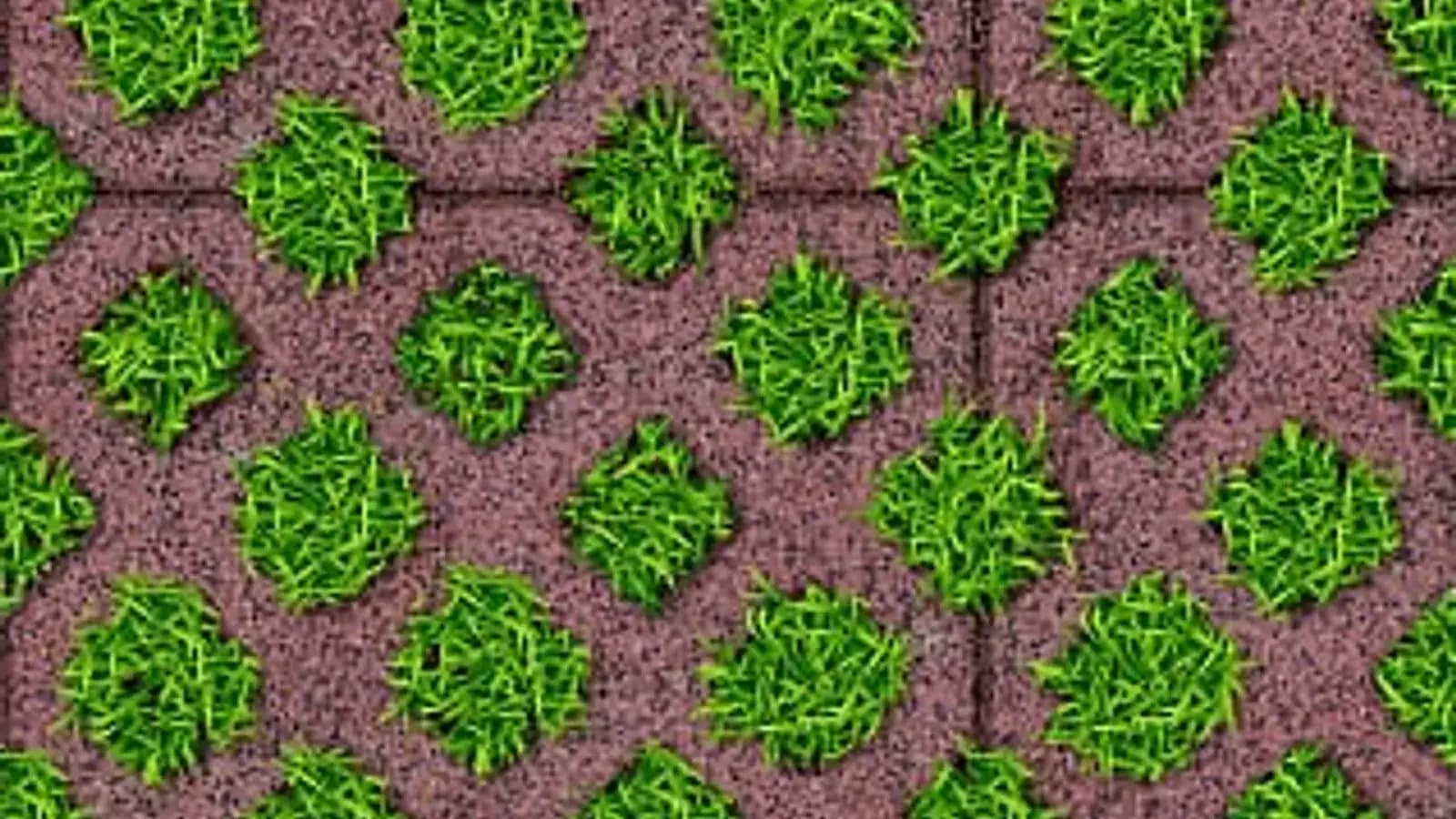

Газонная решётка для экопарковки — это георешётка?
Нет. Газонная решётка — само покрытие: в её ячейки сеют траву или засыпают щебень, и по ней ездят. Георешётка лежит внутри основания и сверху не видна. Газонные решётки в нашем каталоге бетонные, их размеры и цены — в статье об экопарковке.
Поможет ли георешётка, если плитка уже просела?
Только вместе с переделкой основания: решётку кладут при устройстве слоёв, под готовое покрытие её не подсунуть. Просевший участок разбирают, исправляют основание и укладывают плитку заново.
Источники и документы
- Слои основания, их толщины и армирование — по СП 508.1325800.2022: п. 5.2 — толщина камня и постели; п. 5.3 — уклоны и водоотвод; п. 5.4 и таблица 2 — закрепление края; п. 5.6 и таблица 3 — слои основания, армирующая геосинтетика, прослойка на глине, минимальные толщины; п. 5.7 — расчёт конструкции; п. 6.1 — уплотнение слоёв.
- ГОСТ Р 55028-2012 «Материалы геосинтетические для дорожного строительства. Классификация, термины и определения»: пп. 2.1.2, 2.1.6–2.1.8 — геотекстиль, георешётка, геосетка, геосотовый материал; пп. 2.2.1 и 2.2.2 — армирование и разделение.
- Паспорт и инструкция производителя выбранной решётки — нагрузка, шаг ячейки, способ укладки и заполнения.
