Водопроницаемая плитка и экопарковка: как работает покрытие

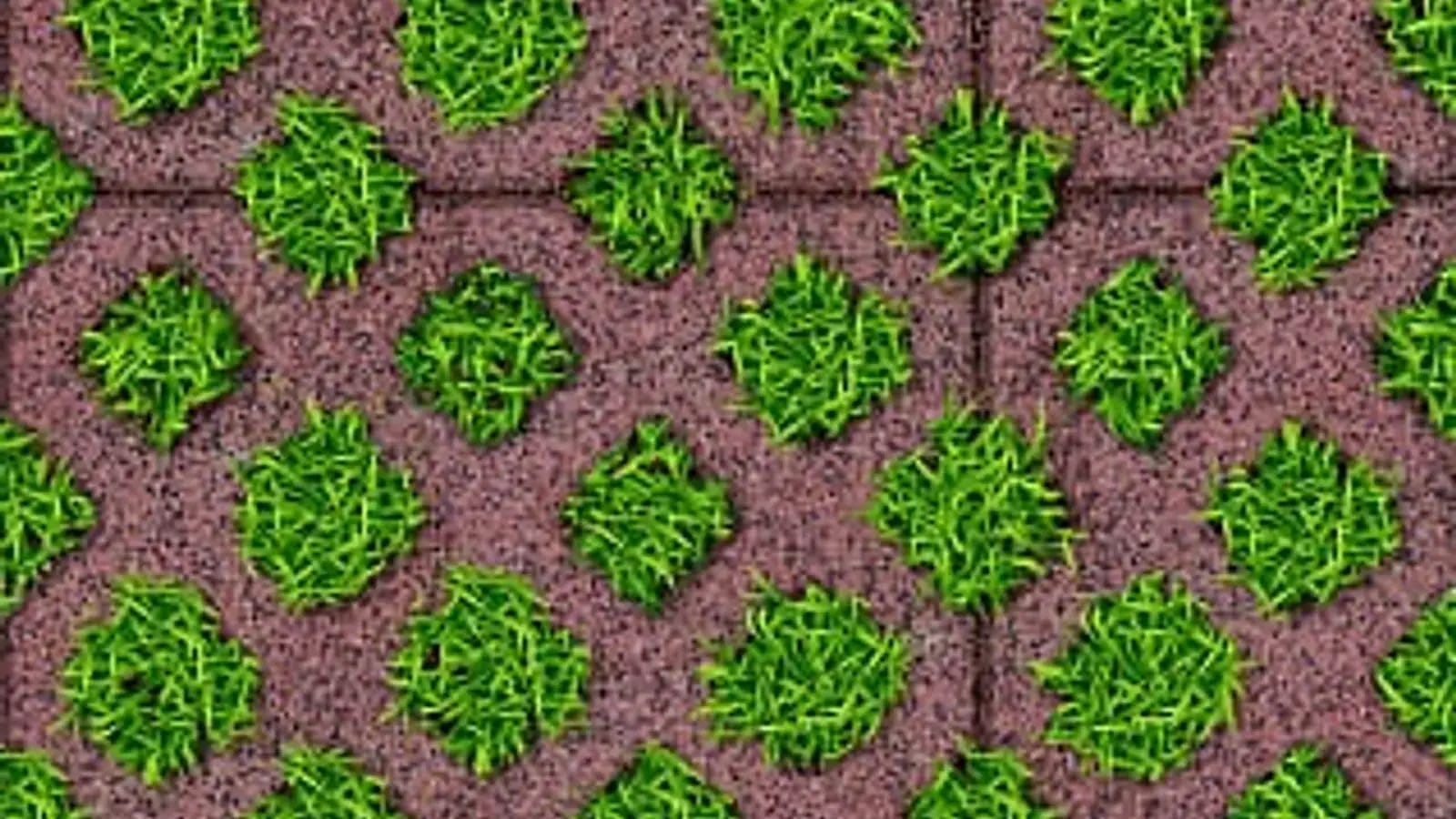

Товарный кадр показывает открытую структуру покрытия. Он не доказывает пропускную способность всей системы: её определяют также заполнение ячеек, основание, грунт и отвод избыточной воды.
Объясняем, как работает водопроницаемое мощение: плитка, открытые швы, несущие слои, грунт, перелив и обслуживание экопарковки.
Водопроницаемая тротуарная плитка работает не одна. Иногда воду пропускает пористое изделие, иногда — расширенные швы или отверстия между обычными бетонными элементами. Ни один вариант не станет проницаемым, если под ним лежит плотная смесь, забитая мелкими частицами, а воде некуда уходить. Поэтому оценивать нужно весь разрез: поверхность, швы, постель, несущие слои, грунт и аварийный маршрут избытка воды.
Три разных решения, которые называют экопарковкой
| Система | Путь воды | Что уточнить у поставщика |
|---|---|---|
| пористый бетонный элемент | через тело изделия | подтверждённую водопроницаемость и режим очистки |
| камни с увеличенными швами | через заполнитель между элементами | долю открытой площади и допустимый материал шва |
| решётчатая форма с ячейками | через заполненные отверстия | допустимую нагрузку, заполнитель и уход |
Внешне похожие покрытия могут иметь разное назначение. Газонная ячейка не обязательно выдержит интенсивный разворот колёс, а широкие швы неудобны для тонких колёс коляски. Сначала определяют функцию зоны и пользователей, затем выбирают систему.
Разрез покрытия: семь контрольных уровней
Представьте вертикальный разрез сверху вниз.
- Поверхность. Принимает движение и распределяет воду к отверстиям.
- Проницаемый шов. Не должен быть случайно затёрт обычной мелкой смесью.
- Выравнивающий слой. Стабилизирует элементы и сохраняет путь воды.
- Несущий резервуар. Щебёночная структура временно принимает объём осадков и переносит нагрузку.
- Разделение слоёв. Назначается по грунту и конструкции, чтобы материалы не перемешивались.
- Подготовленный грунт. Может принимать воду только при подтверждённой способности и допустимых гидрогеологических условиях.
- Дренаж или перелив. Отводит избыток, когда инфильтрация недостаточна или резерв заполнен.
Исключать слой из системы можно только в проекте после проверки его функции. Например, на плохо фильтрующем грунте конструкция может работать как накопитель с регулируемым отводом, а не как неограниченный поглотитель.
Схема движения воды для обсуждения с проектировщиком
| Уровень | Нормальный путь воды | Что происходит при ограничении | Что должно быть показано в проекте |
|---|---|---|---|
| поверхность | осадки попадают к открытым участкам | вода течёт по поверхности | отметки и аварийный уклон |
| шов или отверстие | вода проходит через предусмотренный заполнитель | мелкие частицы закрывают путь | материал, ширина и обслуживание |
| постель | распределяет поток без потери устойчивости | загрязнение задерживает воду | состав и толщина по системе |
| несущий слой | временно хранит и передаёт воду | свободный объём заполняется | расчётная конструкция и контроль материала |
| грунт | принимает допустимую часть потока | насыщение замедляет инфильтрацию | данные обследования, а не предположение |
| перелив | забирает избыток | при отсутствии вода выходит в нежелательную зону | отметка, трасса и допустимая точка выпуска |
Схема не задаёт толщины и коэффициенты: эти значения зависят от системы, площади водосбора, грунта и нагрузки. Её задача — не позволить забыть нижние слои за красивым названием плитки.
Что проверить на участке до выбора плитки
Проектировщику нужны площадь водосбора, расчётный дождь по принятой методике, уклоны, грунты, уровень подземных вод, близость фундамента и допустимое место выпуска. Вода может приходить не только на саму парковку: на неё иногда направлены крыша, дорога или склон.
Полевой тест «вылить ведро и посмотреть» не заменяет инженерное обследование. Он показывает только поведение маленького мокрого пятна в конкретный день. Сезонное насыщение, промерзание и неоднородные слои требуют более аккуратной оценки.
Стоп-сигналы для предварительной схемы
- неизвестно, куда пойдёт вода при переполнении;
- площадка примыкает к фундаменту без решения узла;
- верх грунтовых вод и состав грунта не исследованы;
- через зону идут коммуникации, доступ к которым потеряется;
- в швы планируют обычную смесь, закрывающую поры;
- обслуживание предполагается только как обычное подметание;
- транспортная нагрузка определена словами «иногда машина».
Подходит ли проницаемое мощение для парковки
Может подходить, если изделие и конструкция рассчитаны на фактический транспорт. На парковке важны повороты колёс, сдвиг заполнителя из открытых ячеек, краевая фиксация и сохранение ровности. Для зоны ежедневного манёвра решение может отличаться от гостевого прямолинейного места.
До заказа запросите паспорт элемента и проект слоёв. ГОСТ 17608-2017 распространяется на бетонные тротуарные плиты, но конкретную водопроницаемость системы и её работу с грунтом подтверждают отдельными данными и расчётом. СП 508.1325800.2022 задаёт правила проектирования и эксплуатации мощения из вибропрессованных изделий.
Почему система со временем пропускает меньше воды
Поры и открытые швы забиваются пылью, почвой, органикой и мелким материалом с соседних зон. Особенно быстро это происходит, если газон выше плитки, по покрытию течёт мутная вода или зимой на него складируют загрязнённый снег.
Обслуживание планируют до строительства:
- как удалять сухой нанос до его уплотнения;
- каким оборудованием очищать поверхность без вымывания нужного заполнителя;
- где хранить запас совместимого шовного материала;
- как контролировать скорость впитывания по принятому полевому протоколу;
- что делать при локальном засорении;
- как очищать перелив и ревизионные элементы.
Если обслуживание невозможно из-за тесноты или режима объекта, это аргумент в пользу другой системы водоотвода.
Как сравнить обычное и проницаемое мощение
Сравнивайте не цену плитки за квадратный метр, а две законченные системы.
| Критерий | Обычное покрытие | Проницаемая система |
|---|---|---|
| вода | поверхностный уклон к приёмнику | приём через поверхность плюс перелив |
| шов | назначается проектом мощения | часть гидравлической функции |
| основание | рассчитывается на нагрузку и воду | дополнительно обеспечивает пустотность или дренирование |
| контроль | ровность, швы, сток | те же пункты плюс проницаемость |
| уход | уборка и восстановление швов | профилактика засорения пор и швов |
Обычное покрытие не обязательно хуже: при понятном лотке и исправном выпуске оно может быть предсказуемее. Проницаемое решение уместно там, где его гидрологическая функция обоснована и будет обслуживаться.
Что включить в заявку
Перед обращением в каталог тротуарной плитки подготовьте план участка, фото после дождя, сведения о грунте, обычный и редкий транспорт, площадь водосбора и возможную точку перелива. Реальный образец и состав системы запросите в шоуруме. Замер должен охватывать не только контур плитки, но и отметки соседних поверхностей. Связь воды и основания включают в проект укладки, а внешний вид готовых дворов можно оценить по портфолио.
Частые вопросы
Вода уйдёт в любой грунт?
Нет. Способность грунта принимать воду различается и меняется при насыщении. При ограниченной инфильтрации проектируют накопление и контролируемый отвод либо выбирают другую систему.
Можно ли засыпать широкие швы обычным песком?
Материал задаёт проект и поставщик системы. Слишком мелкий или загрязнённый заполнитель может уменьшить проницаемость и мигрировать в основание.
Проницаемая плитка отменяет уклон?
Нет. Нужны проектные отметки и безопасный маршрут воды при интенсивном дожде, засорении или промёрзшем верхнем слое.
Источники и документы
- СП 508.1325800.2022 — мощение с бетонными вибропрессованными изделиями.
- ГОСТ 17608-2017 — бетонные тротуарные плиты.
- Техническое руководство выбранной проницаемой системы и инженерно-геологические данные участка — обязательные первичные источники проекта.
Лист исходных данных для расчёта
В заявке оставьте отдельные поля для площади самой парковки, дополнительного водосбора, типа движения, грунта, наблюдаемого уровня воды, допустимой точки выпуска и способа обслуживания. Если неизвестен хотя бы грунт или маршрут перелива, решение остаётся предварительным. Паспорт выбранного продукта и регламент обслуживания прикладывают к проекту; универсальный коэффициент впитывания по фотографии или названию системы не назначают.
