Тротуарная плитка на пучинистом грунте: как снизить риск просадки

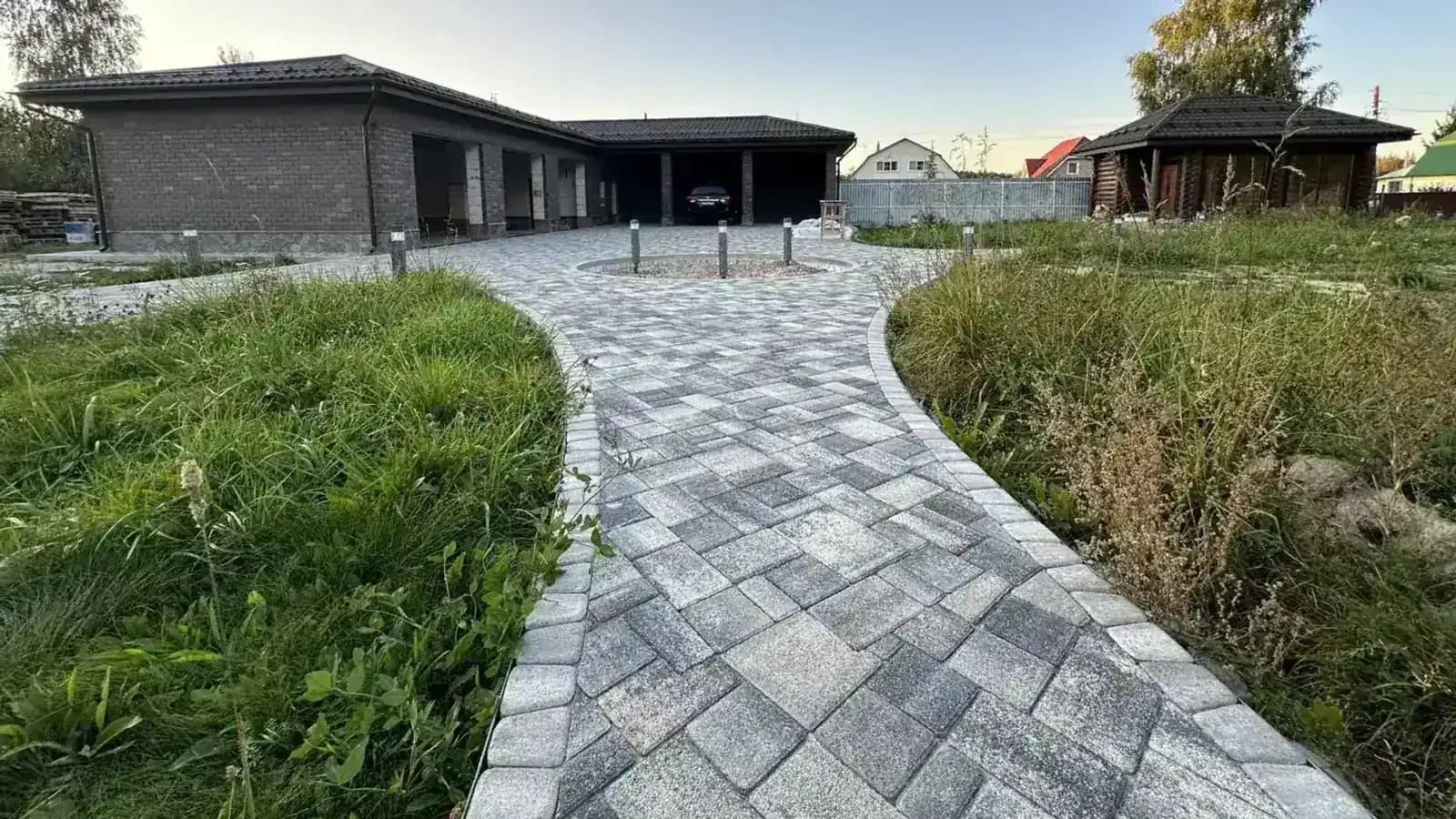

На реальном объекте «Мир Брусчатки» видны мощёная площадка, примыкание к газону и зона, где важно управлять водой. По готовой поверхности нельзя определить тип грунта, глубину промерзания или состав скрытого основания — эти данные получают обследованием и фиксируют в проекте.
Что учитывать при мощении на суглинке и другом пучинистом грунте: вода, промерзание, замена грунта, основание и ремонтопригодность.
Морозное пучение — не просто «вода расширилась и подняла плитку». Влага перемещается в промерзающей толще, грунт увеличивается в объёме, а при оттаивании может оседать неравномерно. СП 22.13330.2016 относит к пучинистым в определённых условиях глинистые, пылеватые и мелкие песчаные грунты, а также крупнообломочные грунты с глинистым заполнителем. Для мощения вывод практический: название «суглинок» ещё не даёт готового пирога.
Что определяет риск
Пучение развивается при сочетании морозочувствительного грунта, воды и промерзания. Изменение одного фактора способно снизить риск, но решение проверяют комплексно.
Карта участка должна показать:
- результаты инженерно-геологических данных;
- сезонный уровень воды и верховодку;
- выпуски кровельных водостоков;
- места снежных отвалов;
- глубину выемки и участки старой подсыпки;
- коммуникационные траншеи;
- зоны разной нагрузки;
- границы отмостки и других жёстких конструкций.
Особенно опасно, когда часть площадки лежит на естественном грунте, а часть — над плохо уплотнённой траншеей. Две зоны двигаются по-разному, и трещина рисунка появляется по скрытой границе.
Карта риска по зонам
Одинаковый «пирог» по всей площади не всегда равен одинаковой надёжности. Сначала участок делят на зоны по исходным условиям, а затем для каждой задают проверку. Таблица ниже — форма задания, а не готовое конструктивное решение.
| Зона на плане | Что установить до проекта | Какой риск проверить | Чем подтвердить решение |
|---|---|---|---|
| проход вдоль дома | отметки цоколя, выпуски водостоков, состояние отмостки | замачивание края и жёсткое примыкание | геодезия, схема водосбора, узел примыкания |
| въезд и парковка | фактические нагрузки, режим движения, старые траншеи | неравномерная осадка и сдвиг края | задание по нагрузкам, шурфы или иное обследование, проект основания |
| низина участка | сезонная вода, путь аварийного перелива | насыщение грунта и потеря несущей способности | наблюдения, отметки, расчёт или обоснование водоотвода |
| граница с газоном | полив, уровень плодородного слоя, снеговой отвал | поступление воды сбоку, наползание грунта | план полива, поперечный профиль, узел кромки |
| пересечение коммуникаций | глубина и история обратной засыпки | осадка по линии траншеи | исполнительная схема, вскрытие по необходимости, порядок восстановления |
| существующая подсыпка | состав, мощность и однородность | скрытая граница материалов | инженерные данные и фактический разрез |
Если исходных данных нет, в карте ставят «не установлено». Глубину замены грунта, необходимость утепления, тип геосинтетики и состав основания назначают только для конкретной зоны с учётом воды, климата и нагрузки.
Почему геотекстиль не отменяет пучение
Разделяющий геосинтетический материал может выполнять полезную проектную функцию, например препятствовать перемешиванию слоёв. Но он не высушивает грунт, не заменяет несущий слой и не гарантирует отсутствие подъёма. Марку, прочность и положение назначают по проекту, а не по принципу «чем плотнее, тем лучше».
То же относится к щебню. Зернистый материал может улучшать работу конструкции, если он правильно подобран, уплотнён и дренируется. В замкнутой выемке без выхода он способен накопить воду над плотным грунтом.
Разрез ремонтопригодного основания
Разрез основания подписывают по функциям слоёв:
- подготовленный грунт с установленными характеристиками;
- локальная замена или улучшение грунта, если это обосновано;
- разделение и/или армирование по расчёту;
- послойно уплотнённое несущее основание;
- выравнивающая постель;
- бетонные плиты требуемой группы эксплуатации;
- краевая фиксация;
- организованный поверхностный и, при необходимости, подземный водоотвод.
Преимущество сборного покрытия — отдельные элементы можно разобрать и восстановить. Ремонтопригодность не означает допустимость ежегодной просадки; она лишь снижает последствия локальной проблемы при сохранении подписанного резерва плитки.
Текстовый разрез для согласования
Разрез удобно читать не как перечень материалов, а как цепочку функций: грунт принимает нагрузку → подготовка выравнивает его работу → несущий слой распределяет нагрузку → постель обеспечивает точную посадку → плитка и швы образуют сборное покрытие → кромка удерживает поле → водоотвод не даёт конструкции постоянно насыщаться. Если один элемент не имеет понятной функции, его присутствие само по себе не доказывает работоспособность системы.
В рабочем разрезе рядом с каждым слоем указывают материал по проекту, проектную отметку, способ приёмки и момент фотофиксации. Толщины не переносят из этой статьи: они зависят от фактического грунта, группы эксплуатации, технологии уплотнения и принятой схемы отвода воды. Для разных зон одного двора допустимы разные решения, но переход между ними должен быть показан отдельным узлом.
| Контрольная точка | Что фиксируют | Что должно быть решено до закрытия |
|---|---|---|
| подготовленный грунт | отметку, состояние поверхности, выявленные слабые места | локальная замена, просушка или иная проектная мера |
| граница траншеи | положение и фактический разрез | способ восстановления без резкого перепада жёсткости |
| каждый несущий слой | материал, отметку, предусмотренный проектом контроль | соответствие рабочей документации |
| водоотвод | направление, выпуск, сопряжение с покрытием | куда вода уходит штатно и при переполнении |
| кромка | основание, высоту, связь с соседней зоной | удержание плитки без запирания воды |
Такая фиксация не заменяет технический надзор и лабораторный контроль, если они предусмотрены проектом. Она помогает не потерять скрытые этапы и разбирать возможный дефект по данным, а не по памяти участников.
Меры выбирают по причине
СП 22.13330.2016 среди мер против пучения рассматривает водозащитные и теплозащитные решения, подсыпку или замену грунта. Для конкретного частного двора их применимость определяет специалист.
| Причина | Направление решения | Что нельзя делать |
|---|---|---|
| вода с кровли | организовать выпуск и сток | выводить трубу под край дорожки |
| верховодка | обследовать разрез, перехватить воду при наличии выпуска | закапывать слепую дрену |
| слабая траншея | восстановить послойно по проекту | закрыть толстым слоем постели |
| морозочувствительный грунт | рассчитать замену/защиту | назначать глубину по соседскому объекту |
| снеговой отвал | изменить эксплуатацию и путь талой воды | считать его только зимним вопросом |
Как контролировать строительство
Принимайте земляное полотно до первого слоя. Документируйте локальные замены, фактические материалы, отметки и результаты предусмотренного контроля уплотнения. Не допускайте движение тяжёлой техники по размокшему грунту без технологического решения. После дождя основание оценивают заново, а не закрывают, чтобы «не потерять день».
На финише проверяют воду. Уклоны и лотки должны работать до замерзания, иначе источник влаги сохраняется. СП 82.13330.2016 прямо связывает покрытия с отводом поверхностных вод.
Диагностика уже просевшей плитки
Не начинайте с подсыпки песка под несколько элементов. Снимите карту деформации: когда появилось, где стоит вода, совпадает ли полоса с траншеей, движется ли край, есть ли следы вымывания. Затем выполняют локальное вскрытие и сравнивают фактический разрез с проектом.
Сначала полезно сверить логику слоёв с материалом об основании под плитку, а требования к результату и документам — со статьёй о гарантиях на укладку. Подбор плитки следует после определения группы эксплуатации в каталоге. Конструкцию на сложном грунте и контроль работ обсуждайте в составе профессиональной укладки. В галерее выполненных объектов можно оценить реальные композиции и примыкания, но не скрытые слои основания.
Частые вопросы
Какая плитка лучше для пучинистого грунта?
Нет формы, которая нейтрализует движение основания. Выбирают модель по нагрузке и проекту, а риск пучения снижают работой с грунтом, водой и конструкцией.
Нужно ли вынимать грунт на глубину промерзания?
Универсального требования для любого мощения нет. Объём замены и другие меры назначают по изысканиям, водному режиму, климату и нагрузке.
Спасёт ли бетонное основание?
Жёсткая плита не устраняет источник пучения и сама требует расчёта, швов и водоотвода. Самовольная замена гибкой конструкции на бетонную может перенести дефект к примыканиям.
Источники и нормативы
- СП 22.13330.2016 с изменениями № 1–5, действующая карточка.
- СП 82.13330.2016 с изменениями № 1–3, действующая карточка.
- ГОСТ 17608-2017.
