Как подготовить основание под тротуарную плитку

Подготовка основания под тротуарную плитку — это подбор и контроль всей конструкции под нагрузку, грунт и воду. Универсального «пирога» в сантиметрах нет. На пешеходной дорожке по стабильному песчаному грунту и на парковке по влажному суглинку одинаковый набор слоёв будет работать по-разному.

Сначала выполняют замер, фиксируют отметки и условия, затем назначают конструкцию укладки.

Начать с назначения зоны

Для каждой площади задают пользователей и нагрузки: пешеходы, легковые автомобили, разворот, доставка, снегоуборочная техника. Редкий проезд тяжёлой машины может быть важнее ежедневной стоянки легкового автомобиля. Отдельно отмечают края, люки, ступени и лотки.

Выбранная модель плитки должна допускать такое применение по паспорту. Каталог помогает сформировать список, но окончательный выбор делают после проверки документов конкретного изделия в каталоге тротуарной плитки.

Карта грунтов: не название, а поведение

Эта таблица нужна для постановки вопросов, а не для самостоятельного диагноза. Цвет земли на фотографии не определяет её расчётные свойства.

Шаг 1. Высотная схема и вода

До выемки задают отметку готового покрытия, уклоны, переломы и точки приёма воды. От этой поверхности вниз откладывают проектную толщину всех слоёв. Если сначала выкопать «примерно», можно оказаться выше порога или не получить рабочий выпуск лотка.

На плане отмечают:

• пороги дома и гаража;
• верх бордюров и решёток;
• люки и крышки колодцев;
• направление поверхностного стока;
• водосточные выпуски;
• существующие и будущие сети.

Шаг 2. Выемка и обследование дна

Удаляют плодородный слой, строительные отходы и слабые включения в пределах проектного контура. Дно выемки осматривают после дождя: локальные мокрые пятна или колея техники требуют объяснения. Нельзя скрывать их щебнем без решения.

Фактический грунт сравнивают с исходными данными. Если обнаружено иное состояние, проект корректируют. Особенно опасна неоднородная полоса старой траншеи: она способна просесть под готовой дорожкой.

Шаг 3. Разделение, фильтрация, усиление

Геотекстиль и георешётка выполняют разные функции. Материал выбирают по характеристикам, а не по плотности, написанной в объявлении. Полотно должно быть целым, чистым и уложенным в проектном уровне; его нельзя оставлять порванным гусеницами техники.

Ошибки:

• считать полотно гидроизоляцией и запирать воду;
• укладывать несколько слоёв «для прочности» без расчёта;
• использовать неизвестный материал без маркировки;
• смешивать грунт и щебень через повреждённое полотно;
• делать недостаточные нахлёсты на слабом основании.

Шаг 4. Несущий материал

Паспорт материала должен описывать фракцию и свойства, необходимые проекту. Чистая крупная фракция, смесь с мелкими частицами и отсев ведут себя по-разному. Название «щебень» недостаточно.

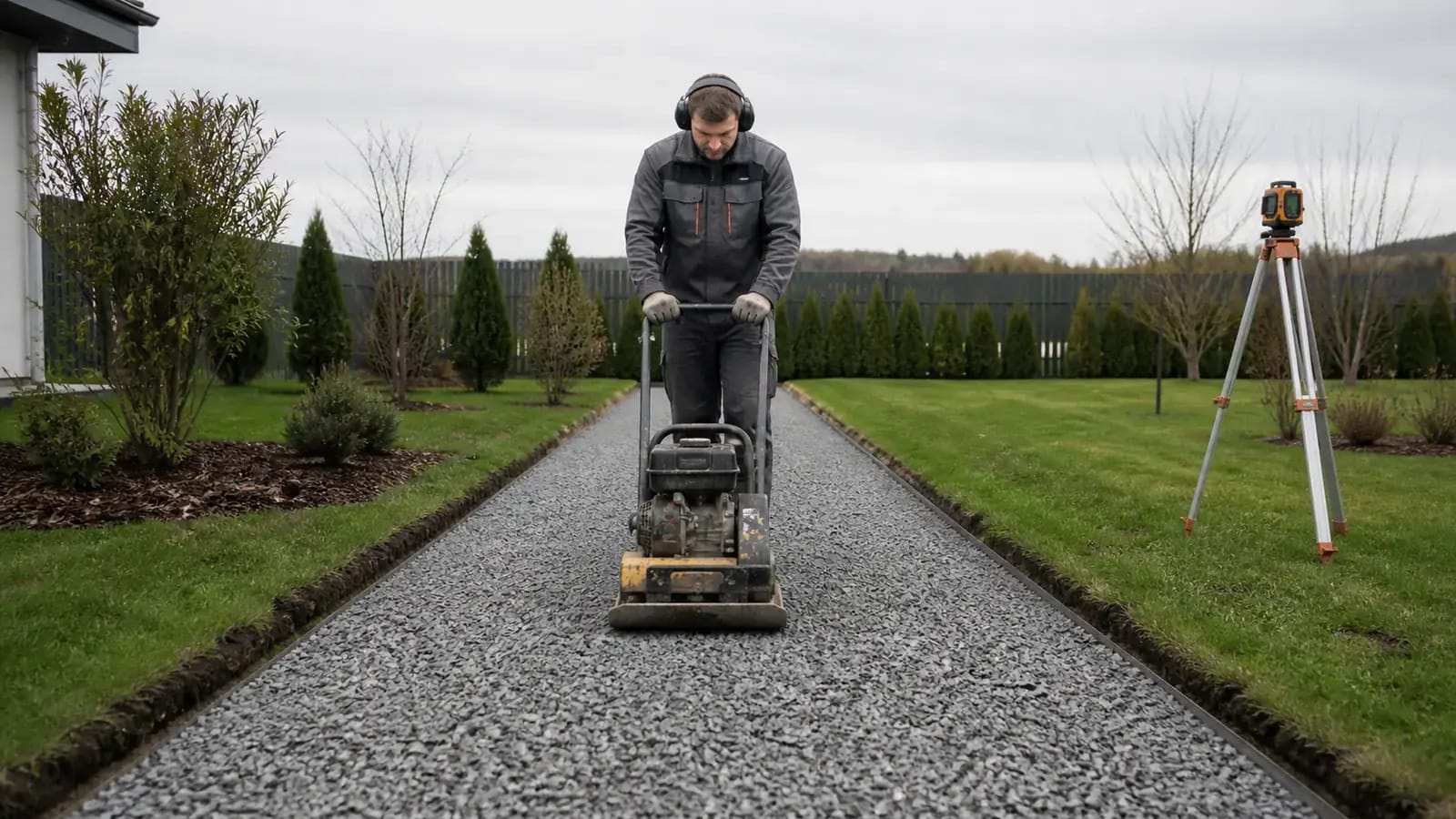

Материал распределяют слоями такой толщины, которую способно качественно уплотнить выбранное оборудование. Толстая насыпь может стать плотной сверху и остаться рыхлой ниже. Число проходов устанавливают пробным уплотнением и контролем, а не привычкой бригады.

Последовательность уплотнения

Контрольная захватка

На небольшом участке фиксируют материал, исходную толщину, влажность, машину, число проходов и результат. Если после дополнительных проходов показатель почти не меняется, режим близок к рациональному; если поверхность дробится или волочится, условия требуют пересмотра.

Основные слои

Каждый слой принимают до следующего. Проверяют отметки, плоскость и предусмотренный показатель уплотнения. Локальные ямы нельзя присыпать тонкой рыхлой заплатой после общей приёмки.

Края и узкие зоны

У бордюров, стен и люков крупная машина не проходит так же, как в центре. Для этих мест предусматривают подходящее оборудование и отдельный контроль. Именно по краю часто появляется первая просадка.

Журнал захваток

Шаг 5. Бордюры и инженерные узлы

Краевая фиксация должна иметь собственную устойчивую опору и не перекрывать воду. Положение бордюра связывают с модулем плитки, чтобы у края не появились тонкие полосы. Лотки устанавливают в расчётную обойму и выводят в рабочую точку.

Гильзы под кабель и полив закладывают до чистовых слоёв. Их положение заносят в исполнительную схему. Это связывает мощение с комплексным благоустройством.

Шаг 6. Выравнивающий слой

Его задача — создать точную постель для плитки, а не компенсировать провалы основания. Материал, толщина и способ подготовки задаются системой. После формирования поверхность защищают от загрязнения и лишнего движения.

Контрольная рейка показывает плоскость, а нивелир — отметки. Если профиль неверен, исправляют причину ниже, а не насыпают случайную «подушку».

Как принять основание до плитки

Заказчик должен увидеть и получить:

1. план фактических отметок;
2. документы на материалы;
3. фото дна выемки и скрытых сетей;
4. журнал послойного уплотнения;
5. акты на разделительные и инженерные элементы;
6. проверку бордюров, лотков и выпусков;
7. геометрию готового выравнивающего слоя.

Если следующий слой уже уложен, доказать качество предыдущего одной фотографией невозможно.

Пробная карта основания до массовых работ

На неоднородном участке полезно разбить будущую площадь на зоны, а не переносить результат одной точки на весь двор. Отдельно выделяют старые траншеи, места стоянки строительной техники, понижения рельефа и полосы возле фундаментов. Для каждой зоны проектировщик назначает проверку и решение.

Карта становится приложением к журналу работ. Она помогает объяснить, почему соседние части площадки могут иметь разные подготовительные операции, хотя верхняя плитка будет одинаковой.

Что вызывает просадку

• органический или рыхлый грунт оставлен внизу;
• старая траншея восстановлена без послойного контроля;
• толстый слой уплотнили только сверху;
• край у бордюра не прошёл отдельную обработку;
• вода попадает в конструкцию без выхода;
• материал перемешан с суглинком;
• выравнивающий слой используется как несущий;
• тяжёлая техника пришла после завершения пешеходной зоны.

Частые вопросы

Сколько сантиметров щебня нужно?

Без грунта, нагрузки, воды и свойств материала число будет недостоверным. Толщину назначает проект, а фактический слой проверяют после уплотнения.

Обязательно ли снимать весь плодородный грунт?

Органический сжимаемый слой не должен оставаться частью несущего основания. Фактическую границу определяют обследованием, а не цветом верхних сантиметров.

Можно ли проверить трамбовку ногой?

Проход человека выявит только грубую рыхлость. Критерий уплотнения и метод контроля задают проектом.

Нужен ли бетон под парковку?

Не обязательно. Выбор жёсткой или зернистой системы делают по расчёту и водному режиму. Бетон не является заменой подготовке грунта.

Что подготовить для расчёта

План и площади зон, назначение, отметки порогов, фото воды, сведения о грунте, сетях и будущем транспорте. С этим можно вызвать замерщика и получить смету. Фактуру плитки выбирайте в шоуруме, а основание — по инженерным данным.

Проверяемые источники

• СП 508.1325800.2022 — покрытия из бетонных вибропрессованных элементов.
• ГОСТ 17608-2017 — бетонные тротуарные плиты.
• Инженерно-геологические данные, проект покрытия, паспорта нерудных и геосинтетических материалов, регламент оборудования — источники конкретного решения.
