Для посадки плитки 60 мм СП 508.1325800.2022 (таблица 9) называет виброплиту массой до 110 кг с центробежной силой 18–20 кН, для камня 80–100 мм — 110–200 кг и 20–30 кН, и только с полиуретановым ковриком на подошве. Щебень основания виброплитой уплотняют слоями не толще 15 см. Если арендовать машину не хочется, укладка с подготовкой основания у нас — от 2 800 ₽/м².
Виброплиту выбирают под задачу. Для посадки уложенной плитки СП 508.1325800.2022 даёт прямую таблицу: под плитку 60 мм — машина до 110 кг с центробежной силой 18–20 кН, под камень 80–100 мм — 110–200 кг и 20–30 кН, на подошве — полиуретановый коврик. Для щебня и песка основания в стеснённых условиях — например, во дворе, куда не заедет каток, — свод допускает виброплиты от 80 кг, но слой за раз — не толще 15 см. Тяжёлая машина по готовой плитке запрещена: она оставляет светлые полосы.
В составе наших работ, как он описан на странице укладки плитки, виброплитой трамбуют каждый слой основания и делают финальную посадку после прометания швов. Укладка на готовое основание стоит от 1 200 ₽/м², дорожки с подготовкой основания — от 2 800 ₽/м². Ниже — как выбрать машину, если кладёте сами.
Какая масса виброплиты нужна для плитки 40, 60 и 80 мм?
Таблица 9 СП 508 связывает толщину камня с двумя параметрами машины — массой и центробежной силой. Сила в паспорте виброплиты указана в килоньютонах; если производитель пишет её в кгс, 20 кН — это около 2 000 кгс. Масса без силы — половина ответа: у двух машин одного веса воздействие на плитку может быть разным.
| Толщина плитки | Масса виброплиты | Центробежная сила | Откуда |
|---|---|---|---|
| 40 мм | строки в таблице нет — самая лёгкая машина и проба | — | СП 508, п. 6.2 |
| 60 мм | до 110 кг | 18–20 кН | СП 508, таблица 9 |
| 80–100 мм | 110–200 кг | 20–30 кН | СП 508, таблица 9 |
| 100 мм | третья строка таблицы: 200–600 кг | 30–60 кН | СП 508, таблица 9 |
Для плитки 40 мм свод машину не называет. Берите самую лёгкую из доступных и начните с тестового участка — СП 508 (п. 6.2) советует отработать технологию укладки на пробной площадке до основной. Для камня 100 мм в таблице две строки, поэтому массу подбирают по результату пробы: камни встали устойчиво, а полос и сколов нет. Выбрать саму плитку под нагрузку помогут подборки 60 мм — от 1 315 ₽/м² и 80 мм — от 1 586 ₽/м².

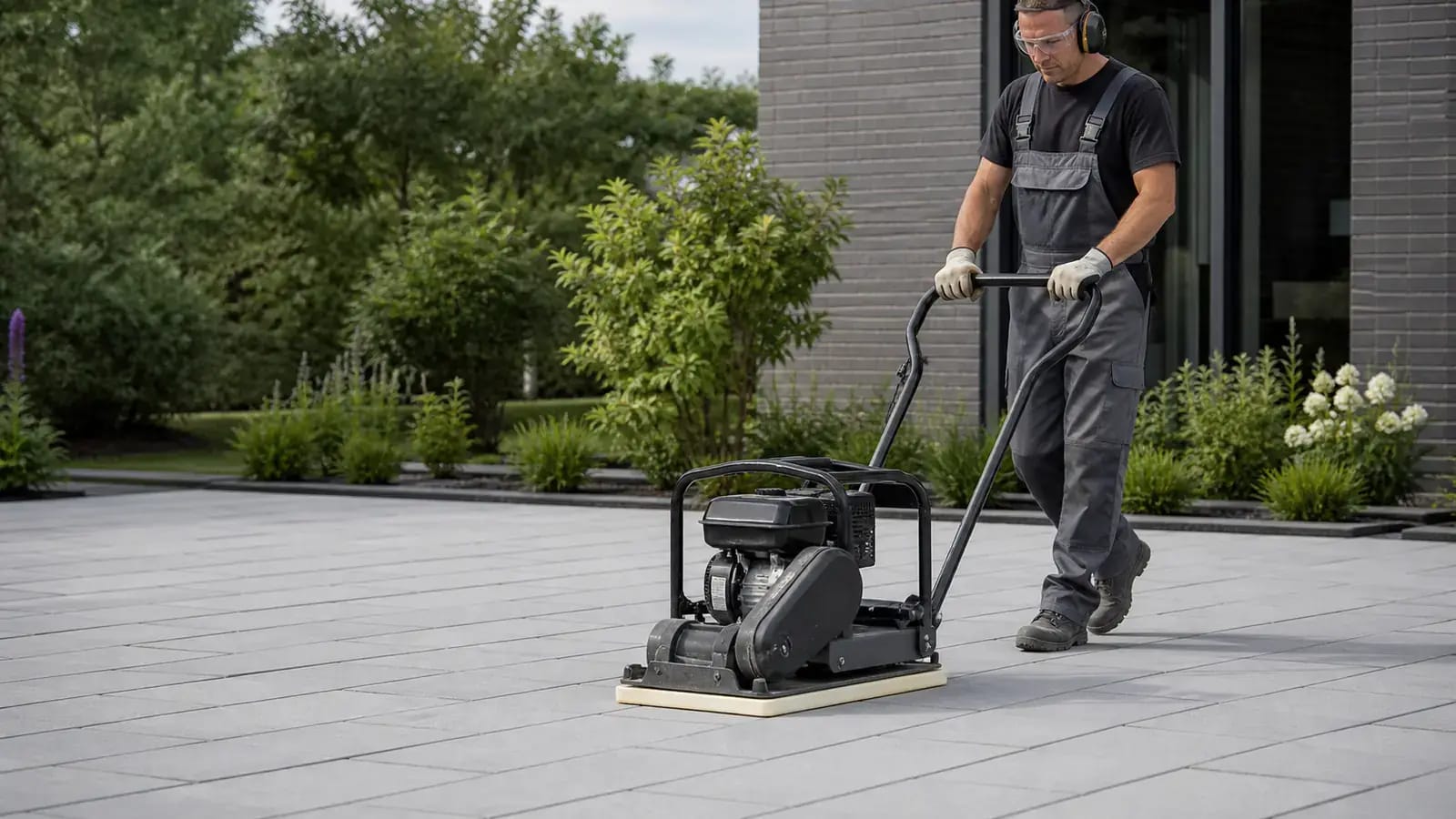

Зачем на виброплите полиуретановый коврик?
Без него стальная подошва бьёт по лицевому слою. СП 508 (п. 6.2) прямо велит закреплять на подошве полиуретановый коврик, чтобы на камнях не появились трещины, царапины и сколы. Коврик берут штатный для модели: кусок старой резины или ковролина может сместиться, собрать под себя песок и оставить на лице полосы.
- коврик закреплён и цел, между ним и подошвой нет камешков;
- покрытие и подошва вычищены перед проходом — этого требует п. 6.2;
- плитка сухая: по влажному покрытию вибропосадку не ведут, особенно цветную плитку с обработанным лицевым слоем;
- лишний песок со швов сметён до окончательной посадки.
Про сухость есть отдельная статья — можно ли укладывать плитку в дождь: мокрый песок налипает на подошву и оставляет на лице пятна.
Почему после виброплиты на плитке светлые полосы?
Это признак слишком тяжёлой машины. СП 508 (п. 6.2) запрещает посадку тяжёлой виброплитой именно из-за светлых продольных полос, которые она оставляет при движении. Если полосы появились, работу сразу останавливают и меняют машину на более лёгкую. Виброкатки для посадки плитки запрещены совсем.
Отсюда практическое правило для аренды: не берите «ту, что потяжелее, для надёжности». Для основания и для плитки часто нужны разные машины: основание любит массу, лицевой слой — лёгкую плиту с ковриком.
Как сажать плитку виброплитой: порядок проходов
- Постель отсыпают с запасом на просадку: по СП 508 (п. 6.2) это 20–30 % её толщины, для песка — примерно 1,0–1,5 см.
- Плитку укладывают, швы заполняют сухим песком, излишки сметают.
- Предварительную посадку ведут от краёв покрытия к середине, пока камни не займут устойчивое положение.
- Окончательную посадку делают, осторожно подводя машину с разных сторон, а трудные места добивают вручную.
- После посадки швы заполняют ещё раз: песок в них оседает.
Есть три места, куда виброплиту по п. 6.2 ставить нельзя: линия перелома, где сходятся плоскости с разными уклонами; стык плитки на песке с плиткой на растворе или бетоне — например, вокруг люка; камни с частично открытыми боковыми гранями на съездах и примыканиях. Их сажают вручную ударами через деревянную, пластиковую или резиновую прокладку.
После посадки поверхность плитки должна стоять над бордюром примерно на 3–5 мм — это запас на осадку при эксплуатации (СП 508, п. 6.2). Если плитка ушла вровень с бордюром или ниже, постель отсыпали без запаса.
Какая виброплита нужна для щебня и песка в основании?
На небольшом участке, где каток не развернётся, действует раздел СП 508 о стеснённых условиях (п. 6.1). Для них свод называет поверхностные виброплиты массой от 80 кг, лёгкие вибротрамбовки 50–70 кг и малогабаритные катки. Под трубы и кабели в траншеях дно и засыпку уплотняют виброплитой или вибротрамбовкой массой порядка 100 кг.
| Что уплотняют | Как по СП 508, п. 6.1 |
|---|---|
| Слой за один раз | отсыпают не толще 15 см, щебень — слоями 10–15 см |
| Щебень, первый этап | 10 проходов виброплитой по одному следу до расклинцовки (малогабаритным катком — 4) |
| Щебень, всего | 20 проходов виброплитой по одному следу вместе с расклинцовкой (катком — 8) |
| Схема проходов | от краёв к центру |
| Влажность песка | 8–14 % — сухой и переувлажнённый уплотняются плохо |
| Влажность суглинка | 12–18 %, супеси — 9–15 % |
Грунт, уплотнённый при повышенной влажности, по тому же пункту может позже дать усадку и провалы — снаружи этого не видно, пока плитка не просядет. Признаки окончательного уплотнения щебня там же: он не подвижен, и отдельные щебёнки не вдавливаются в верхний слой. Как готовить основание целиком, — в статье как подготовить основание под плитку, какой щебень брать — в статье щебень под тротуарную плитку.
Можно ли уложить плитку без виброплиты?
Плитку — да. СП 508 (п. 6.2) допускает посадку вручную: ударами через деревянную, пластиковую или резиновую прокладку. На дорожке в несколько квадратных метров это реально, на дворе — долго, и ровность придётся проверять рейкой по каждому ряду.
Основание без машины сделать хуже. Ручную трамбовку СП 82.13330.2016 в п. 6.26 допускает только для основания отмостки и только там, куда механизм не проходит, — уплотняют до исчезновения отпечатков от ударов и прекращения подвижек материала. Для щебёночного слоя под всей площадкой это не замена виброплите.
Частые вопросы про виброплиту
Сколько раз проходить виброплитой по уложенной плитке?
Числа проходов для плитки СП 508 не даёт: посадку ведут, пока камни не займут прочное устойчивое положение. Проверка простая — плитка не качается под ногой, а после прохода не появились полосы и сколы.
Как проверить покрытие после вибропосадки?
По таблице 10 СП 508: разница высот соседних плиток с плоской поверхностью — не больше 2 мм, с рельефной — 5 мм; швы у плитки до 12 см толщиной — 3–5 мм; просвет под трёхметровой рейкой на дорожке — не больше 10 мм (это уже таблица 11). Швы при сдаче заполнены на всю высоту. Порядок проверки — в статье о приёмке мощения.
Источники и документы
- СП 508.1325800.2022 — карточка Росстандарта: п. 6.1 — уплотнение основания в стеснённых условиях и влажность грунтов, п. 6.2 и таблица 9 — параметры виброплит для посадки, коврик, запреты вибропосадки, таблица 10 — допуски при приёмке.
- Свод правил по благоустройству СП 82.13330.2016 на сайте Росстандарта: в пункте 6.26 — ручное уплотнение основания под отмостку там, куда не проходит механизм.
- Руководство конкретной виброплиты: масса, центробежная сила и допустимый коврик берутся из её паспорта.
