Какой щебень использовать под тротуарную плитку

Под тротуарную плитку нужен прочный щебень из плотных горных пород по ГОСТ 8267. Для оснований тротуаров, пешеходных дорожек и площадок СП 82.13330.2016 называет фракцию 40–70 мм для верхнего слоя и 5–10 мм для расклинцовки. Толщина слоя после уплотнения: под пешеходную дорожку — от 15 см, под машину — 20–25 см; так рекомендует завод Braer в технологии укладки своей плитки.

Щебня в нашем каталоге нет: в составе работ на странице укладки сказано, что материалы, кроме плитки, поставляют по отдельной смете или силами заказчика. Сама работа с основанием есть в прайсе: дорожки с подготовкой основания — от 2 800 ₽/⁠м², парковка или заезд с усиленным основанием — от 3 400 ₽/⁠м². Обе строки — на странице укладки.

Какой щебень нужен под тротуарную плитку?

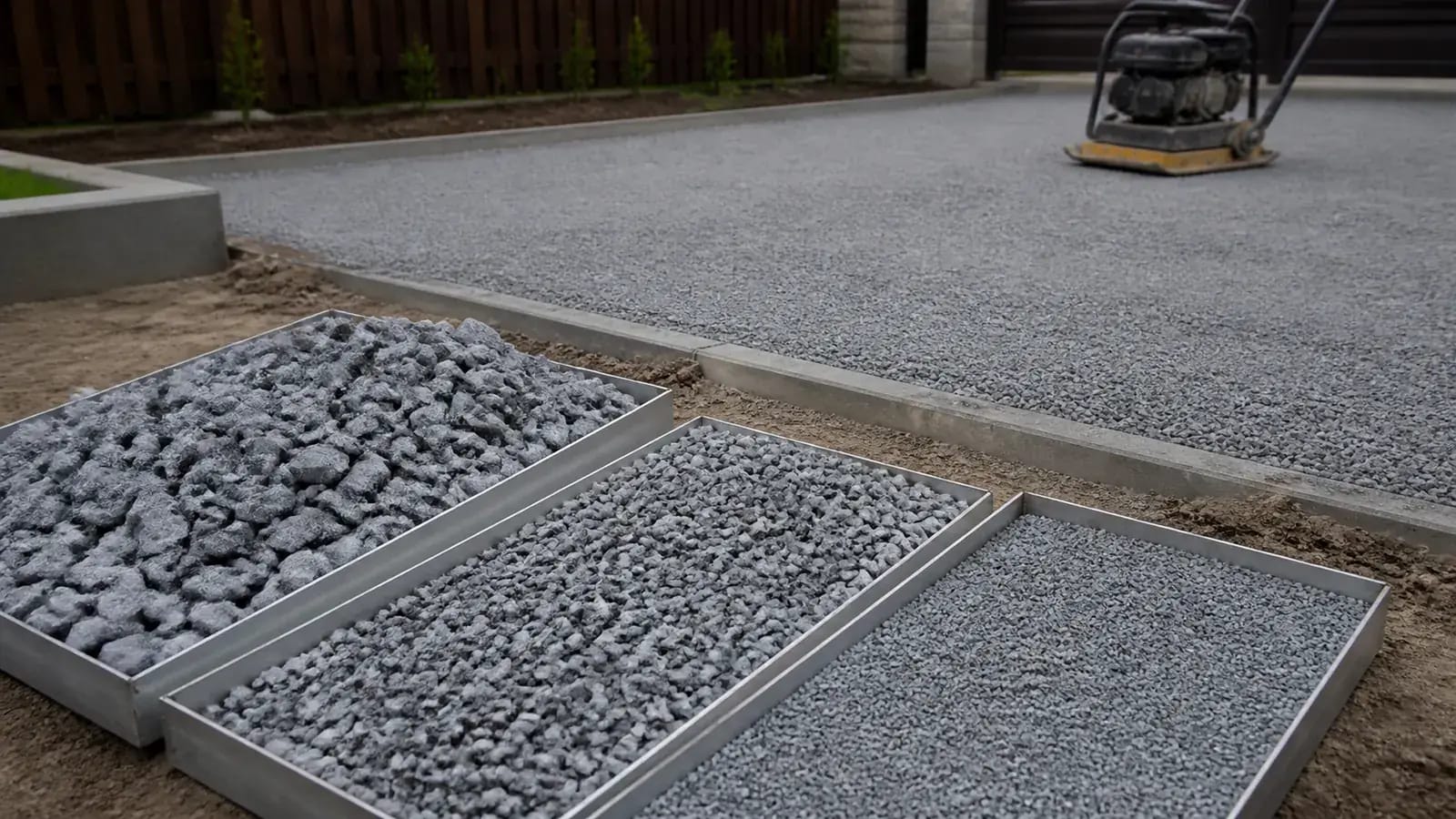

По ГОСТ 8267-93 щебень выпускают фракциями 5 (3)–10, 10–15, 10–20, 15–20, 20–40, 40–80 (70) мм и смесью 5 (3)–20 мм, а по согласованию с покупателем — 80 (70)–120 и 120–150 мм. Какие из них идут под мощение, говорит п. 6.4 СП 82.13330.2016.

Фракции до 40 мм тоже применяют в основании: СП 508 в таблице уплотнения приводит щебень с расклинцовкой при наибольшем зерне 40 мм. Главное — не одна фракция, а расклинцовка. В щебёночном слое не должно остаться пустот, через которые песок постели уйдёт вниз и оставит плитку без опоры, — так объясняет требование СП 508. Щебень для дренажа выбирают по другим правилам — отдельная статья.

Какой толщины слой щебня под дорожку и под машину?

Щебень — только несущий слой. По СП 508 основание под мощением, как правило, двухслойное: сверху несущий слой из щебня, гравия или щебёночно-песчаной смеси, под ним — морозозащитный и дренирующий из песка или гравийно-песчаной смеси. Толщину нижнего слоя берут по грунту и уровню грунтовых вод; Braer называет для песчаного дренажа «от 20 см». Выемку под пешеходную зону завод оценивает примерно в 40 см, под парковку — в 60 см.

Пример из нашего портфолио — объект в Нахабине, 420 м² брусчатки Braer: в карточке объекта основание записано как «щебень 15 см + песок 5 см». Для каких зон участка — дорожек или парковки — в карточке объекта не сказано. Смотреть объект — в портфолио.

Можно ли уложить тротуарную плитку без щебня?

Можно, но только узкую пешеходную дорожку. П. 6.23 СП 82.13330.2016 разрешает класть плитку, не рассчитанную на проезд машин с осевой нагрузкой 8 т, на песчаное основание при ширине дорожки до 2 м. Условия: песок толщиной не меньше 3 см, уплотнённый до коэффициента 0,98, с боковым упором из грунта, без просветов под контрольной рейкой.

• дорожка шире 2 м — разрешение п. 6.23 класть плитку на один песок на неё уже не распространяется; а если дорожку будут убирать техникой, по п. 6.1 того же СП (в ред. Изм. № 3) основание считают на проезд машин с осевой нагрузкой до 8 т;
• площадка, заезд, парковка — это уже не узкая дорожка: СП 508 закладывает под мощение несущий слой, а под колесом без него плитка проседает колеёй;
• пучинистый, насыпной или переувлажнённый грунт — толщину основания подбирают по грунту, а не по минимуму, см. плитку на пучинистом грунте;
• вода стоит на участке после дождя — основание должно её пропускать: по СП 508 коэффициент фильтрации слоёв — не меньше 1 м/сут.

Другие варианты без щебня — это не «экономия», а иная конструкция: жёсткая бетонная плита или отсев вместо песка. Когда бетон уместен, — в статье о бетонном основании, про отсев — укладка плитки на отсев.

Гранитный, гравийный или вторичный: что проверить в документе партии?

Слова «гранитный» или «гравийный» говорят о породе, а не о качестве партии. По п. 5.12 ГОСТ 8267-93 изготовитель выдаёт на партию документ о качестве. Для основания под плитку в нём смотрят пять строк.

• Зерновой состав — совпадает ли фракция с заказанной.
• Марка по дробимости — прочность зерна; щебень из разных пород испытывают по разным таблицам стандарта.
• Лещадность — доля плоских и игловатых зёрен: по ГОСТ 8267 от группы 1 (до 10 %) до группы 5 (35–50 %). Чем больше плоских зёрен, тем хуже они заклиниваются между собой.
• Пылевидные и глинистые частицы и глина в комках — грязный щебень хуже пропускает воду.
• Морозостойкость — марка от F15 до F400: сколько циклов замораживания и оттаивания щебень выдерживает, не теряя больше допустимой массы.

Слабые известняки, дресву, отсевы и побочные продукты промышленности СП 508 допускает в основании только при технико-экономической необходимости, а их свойства улучшают вяжущими — это решение проекта, а не замена «подешевле». Вторичный щебень из боя бетона под ГОСТ 8267 не подпадает: для самостоятельной дорожки надёжнее щебень из плотных пород с документом. Разные фракции ГОСТ велит хранить раздельно, поэтому на участке кучи не смешивают.

Как уплотнить щебень, чтобы плитка не просела?

Щебень не насыпают сразу на всю толщину. СП 508 для виброплит задаёт слой отсыпки 10–15 см: толще плита не уплотнит нижнюю часть, и сверху слой будет плотным, а внизу — рыхлым. Каждый слой выводят с тем же уклоном, что и у будущего покрытия.

1. Разровнять слой основной фракции и пройти виброплитой от краёв к центру — для виброплиты это около 10 проходов по одному следу.
2. Рассыпать расклинивающую фракцию 5–10 мм и уплотнить ещё раз; всего по одному следу виброплита проходит около 20 раз.
3. Проверить готовность: щебень не шевелится под ногой и плитой, на слое не остаётся следа, отдельные камни не вдавливаются в слой.
4. Проверить отметки и уклон рейкой — только после этого насыпать песок постели.

Числа проходов и признаки готовности — из п. 6.1 СП 508.1325800.2022 и п. 6.5 СП 82.13330.2016. Для тесных дворов свод правил называет виброплиты массой от 80 кг; Braer для своей технологии советует плиту с рабочей массой до 200 кг и силой до 20 кН. Кабели и трубы прокладывают до отсыпки основания — так требует СП 508, иначе потом придётся вскрывать уплотнённый слой.

Сколько щебня заказать и сколько стоит основание

Объём в уплотнённом слое — площадь × толщина. Дорожке 10 м² со слоем 15 см нужно 1,5 м³ щебня в деле, парковке на одну машину 3,5 × 6 м (21 м²) со слоем 25 см — 5,25 м³. В кузове щебень рыхлее: по п. 5.11 ГОСТ 8267-93 объём в машине пересчитывают через коэффициент уплотнения при перевозке, поэтому «кубы по накладной» и «кубы в слое» — разные числа. Сколько добавить на уплотнение, уточняйте у поставщика по конкретной партии.

Если основание сделали сами, мы можем уложить плитку на него: перед укладкой бригада проверяет отметки, уплотнение, ровность и отвод воды, а исправление чужого основания считают отдельно. Плитку под машину — от 80 мм — собрали в подборку «для парковки»; как её выбрать, — в статье о плитке для парковки.

Вопросы о щебне под плитку

Куда класть геотекстиль — под щебень или между слоями?

Braer советует застилать геотекстилем как минимум дно корыта, а лучше — каждый слой основания. Полотно разделяет материалы, но несущую способность само не повышает. Какую плотность выбрать, — в статье о геотекстиле под плитку.

Можно ли насыпать щебень толще, «чтобы наверняка»?

Толще — только слоями по 10–15 см с уплотнением каждого. Один толстый слой, утрамбованный сверху, внизу останется рыхлым и осядет позже, уже под плиткой.

Щебень для дренажа подойдёт под плитку?

Не всегда. В дренаже пустоты между зёрнами — рабочий объём для воды, а под плиткой их закрывают расклинцовкой, чтобы песок постели не уходил вниз. Подробно про дренаж — щебень для дренажа участка.

Источники и документы

• Фракции и уплотнение щебня — в своде правил по благоустройству СП 82.13330.2016: п. 6.1 (в ред. Изм. № 3) — нагрузка 8 т на ось для дорожек под уборку техникой, п. 6.4 — фракции щебня и гравия, п. 6.5 — уплотнение и признаки его окончания, п. 6.23 — песчаное основание пешеходных дорожек.
• Основание под мощением по СП 508.1325800.2022: толщина камней и материалы подстилающего слоя (п. 5.2), п. 5.6 — двухслойное основание, фильтрация не ниже 1 м/сут и толщина слоёв (таблица 3), п. 6.1 — отсыпка и число проходов (таблица 8).
• ГОСТ 8267-93 — карточка Росстандарта: п. 4.2.1 — фракции, 4.3.2 — лещадность, 4.6.2 — морозостойкость, 5.11–5.12 — объём партии и документ о качестве, 7.2 — хранение.
• Braer — технология укладки плитки: толщина щебня под дорожку, отмостку и парковку, глубина выемки, геотекстиль, виброплита.
