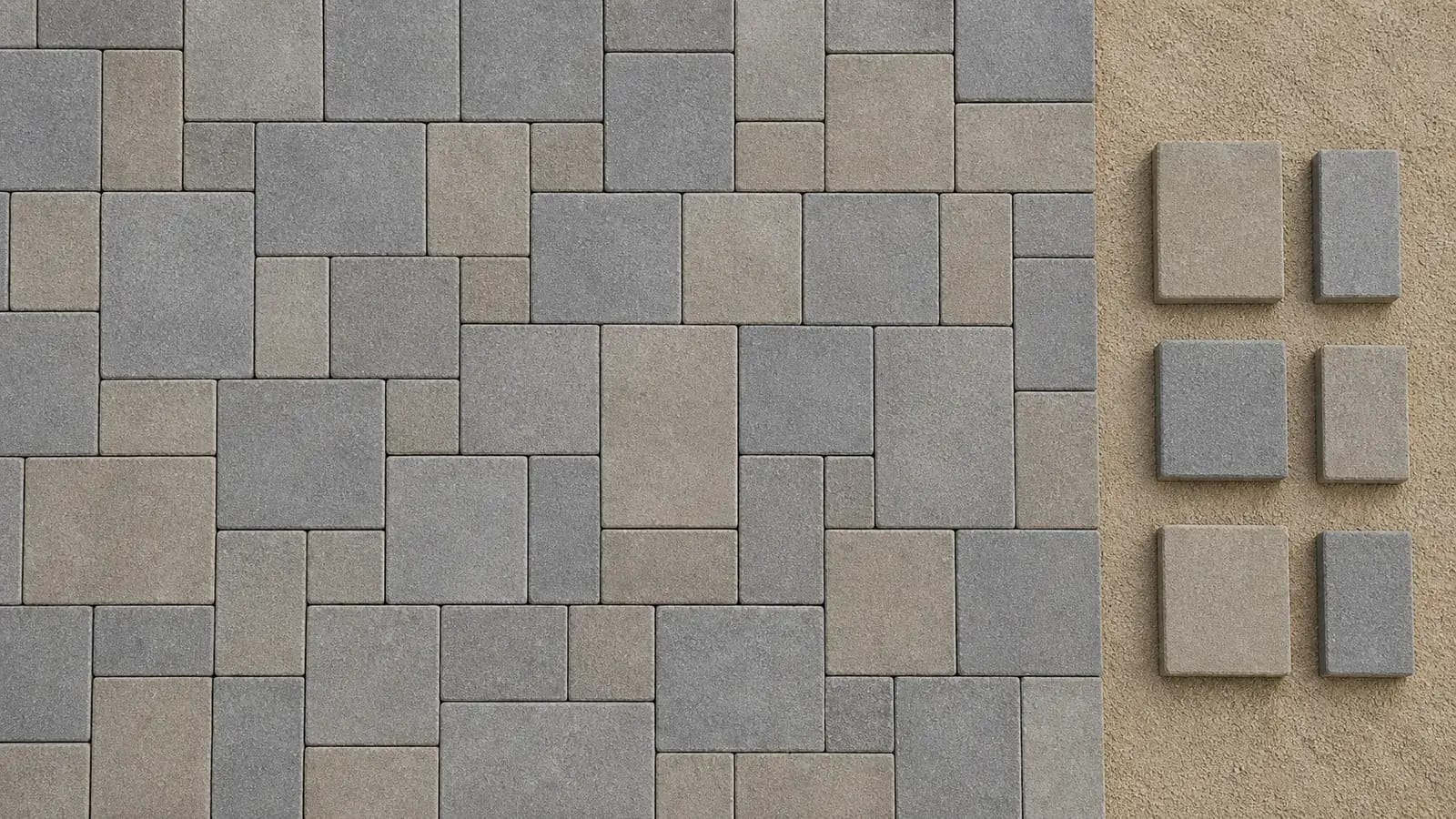

Схема укладки брусчатки «Старый город»: порядок элементов и подрезка

У названия «Старый город» нет единой геометрической схемы для всех заводов. Рабочую раскладку получают из документов выбранной коллекции и сухой сборки: фиксируют контрольную ось, порядок рядов и карту края.

Сначала определите состав комплекта

До разметки нужны четыре исходных документа: точный артикул, чертёж форм, сведения о составе упаковки и разрешённые изготовителем варианты. Если одного пункта нет, в рабочем листе ставят вопрос, а не дорисовывают форму по похожей фотографии. Отдельные позиции и заводской комплект учитывают по-разному, поэтому способ заказа фиксируют в первой строке листа.

Как построить базовый модуль

Пробную карту собирают в масштабе 1:1 с предусмотренным швом. На неё наносят стартовую линию и нумерацию рядов, затем фотографируют строго сверху. Вариант считается рабочим только если он собирается из реальных элементов и не создаёт накопления одной формы; красивый эскиз без этой проверки в производственный лист не переносится.

Лист для печати на объект

Это не универсальный рисунок для любой коллекции, а производственный лист, который заполняют после сухой сборки конкретного комплекта. Он не нарушает упаковочную пропорцию и не выдаёт воображаемую геометрию за заводскую схему.

Как заполнить лист без копирования чужой схемы

1. Присвойте каждой форме нейтральный код: Ф1, Ф2, Ф3 и далее.
2. Соберите один фрагмент насухо только из элементов выбранного комплекта.
3. Запишите код каждой формы по рядам и номер поддона, из которого она взята.
4. Проверьте расход форм по упаковочной карте.
5. Получите второй вариант поворотом уже собранного фрагмента; зеркальный вариант используйте только если он физически собирается.
6. Отдельно нарисуйте край: целый элемент, линия реза, сохраняемая часть.

Такой лист можно распечатать и заполнить карандашом на пробной выкладке. Он фиксирует реально собранный порядок, а не предлагает непроверенную комбинацию размеров.

Как обозначить источники элементов

Если изготовитель требует одновременную работу из нескольких упаковочных единиц, каждому открытому поддону присваивают номер и записывают его в листе рядом с позицией. Это не декоративное «перемешивание», а прослеживаемый порядок: мастер видит, откуда взят элемент, и не заканчивает один поддон отдельным прямоугольником. Число одновременно открытых поддонов и способ отбора берут из инструкции выбранной коллекции.

Как разметить площадь без заметного повтора

Определите главную линию: фасад, длинный край террасы, ось дорожки или другое стабильное направление. От неё строят контрольную сетку. Не начинайте от случайно неровного забора — ошибка границы перейдёт в рисунок.

Разделите поле на карты такого размера, чтобы мастер мог контролировать модуль и не терять общий рисунок. На стыках карт проверяйте:

1. не продолжается ли один шов через несколько фрагментов;
2. не собрались ли одинаковые крупные элементы в цепочку;
3. сохраняется ли равномерная ширина швов;
4. не изменился ли расход одной формы;
5. нет ли резкого цветового пятна одного поддона.

Фотография сверху через каждые несколько карт помогает увидеть повтор лучше, чем взгляд с уровня земли.

Как заранее решить подрезку

Подрезку рассчитывают на плане до укладки. Особенно опасны узкие клинья у кривой границы, короткие куски возле лотка и тонкие полосы вдоль фасада. Иногда достаточно сместить модуль или изменить ширину окантовки, чтобы край собирался из более устойчивых деталей.

Порядок работы с краем:

• нанести чистую границу и бордюр;
• наложить модуль с фактическим швом;
• проверить оба варианта направления;
• отметить элементы меньше согласованного безопасного размера;
• изменить стартовую линию, окантовку или радиус;
• подготовить карту реза и не резать «по месту на глаз» каждый ряд.

На сложном участке основной «Старый город» можно отделить от границы полосой другого формата. Такое решение должно быть частью дизайна, а не случайным способом спрятать остаток.

Порядок переноса схемы на основание

Основание принимают отдельно: отметки, уклоны, плоскость, водоотвод и краевая фиксация уже должны соответствовать проекту. Затем ставят контрольные шнуры, собирают начальную карту, проверяют модуль и только после подтверждения развивают поле.

Рабочий алгоритм:

1. Сверить этикетки и упаковочную карту.
2. Разместить поддоны в порядке смешивания.
3. Перенести главную ось и контрольную сетку.
4. Собрать карту А без резки и проверить расход.
5. Добавить карты Б и В, оценить повтор с высоты.
6. Скорректировать только согласованную схему, не нарушая баланс форм.
7. Выполнить карту края и маркировать каждый рез.
8. Заполнить швы материалом по проекту и провести итоговый контроль.

СП 508.1325800.2022 регулирует проектирование и устройство покрытий из вибропрессованных изделий. Конкретная упаковочная схема относится к выбранному продукту, поэтому её получают у производителя или поставщика.

Когда нужен дизайн-проект

Для прямой дорожки заводская раскладка конкретной коллекции может быть достаточной. Если на участке несколько зон, радиусы, ступени и лотки, порядок элементов связывают с проектом укладки. В шоуруме полезно собрать пробное поле из реальных элементов, а доступные комплекты предварительно выбрать в каталоге. Для привязки рисунка и объёма к участку вызовите замерщика; визуальный масштаб готовых площадок можно оценить в портфолио.

Частые вопросы

Можно ли укладывать «Старый город» хаотично?

Визуально рисунок может выглядеть нерегулярным, но расход форм не бывает хаотичным. Он ограничен составом поддона, геометрией и швами. Нужен контролируемый набор вариантов.

Где начинать раскладку?

От проектной контрольной линии, которая связана с фасадом или геометрией зоны. Старт только от края участка опасен, если край не прямой и не согласован с модулем.

Можно ли смешать остатки разных партий?

Техническую совместимость и оттенок проверяют отдельно. Остатки не добавляют незаметно в центр поля: сначала делают пробную выкладку и назначают переходную либо малозаметную зону.

Источники и документы

• СП 508.1325800.2022 в фонде Росстандарта.
• ГОСТ 17608-2017 — требования к бетонным тротуарным плитам.
• Упаковочная карта конкретной коллекции и локальный каталог — для проверки состава комплекта перед раскладкой.

Проверка листа перед укладкой

Мастер и заказчик подписывают не абстрактное название «Старый город», а лист конкретного артикула: перечень форм, фото пробной карты сверху, направление главной оси, правила смены поддонов и карту края. Если хотя бы одна форма начинает накапливаться, работу останавливают и возвращаются к сухой сборке. Такой лист применим только вместе с техническими данными выбранной коллекции.
