Толщина подстилающего слоя под плитку: как контролировать при укладке

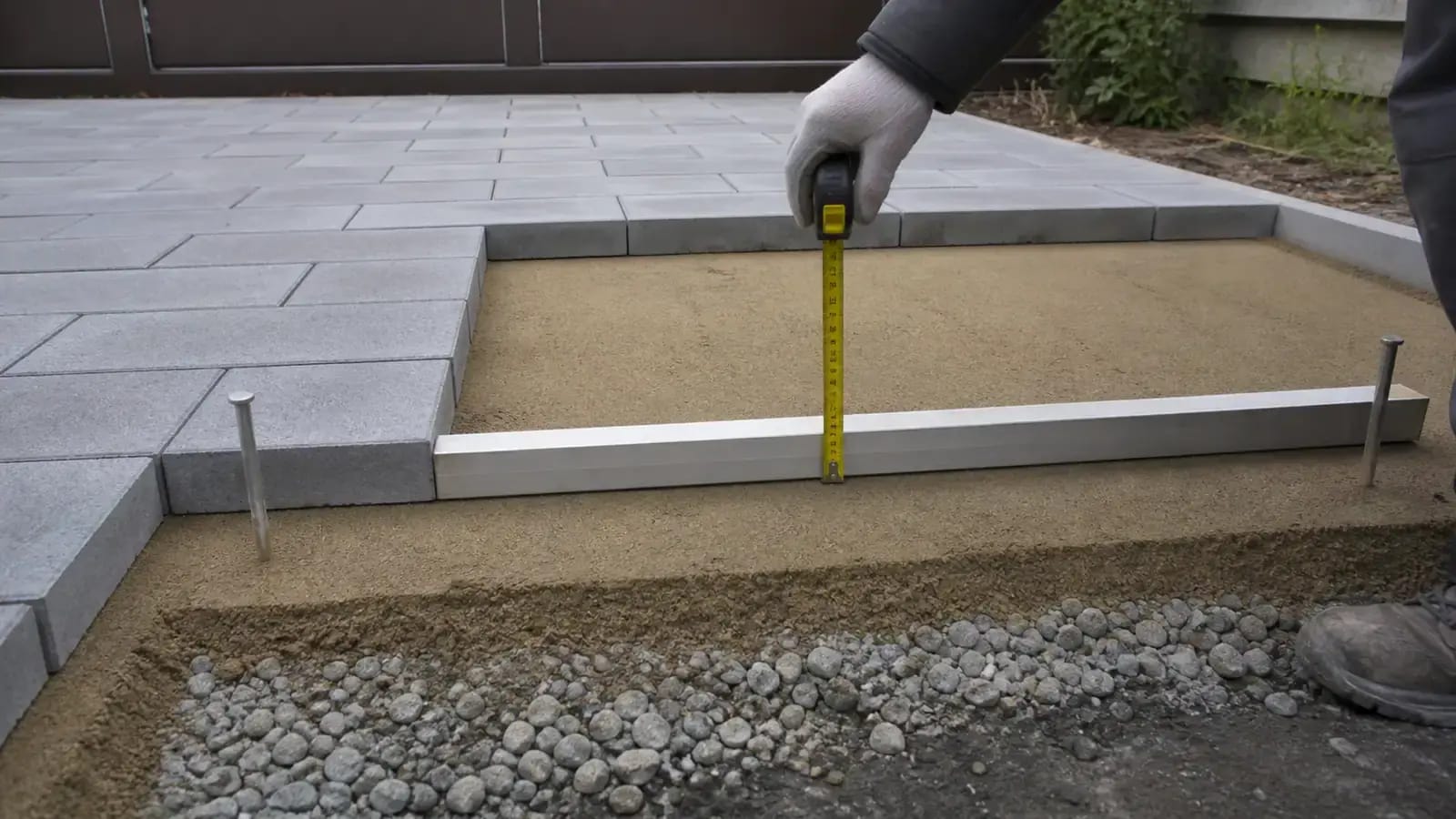

Редакционная иллюстрация показывает логику контроля до закрытия слоя плиткой. Проектную толщину проверяют по реперам и отметкам; рулетка в одной точке не заменяет карту замеров по всей зоне.
Как контролировать подстилающий слой под тротуарной плиткой без универсальной цифры: реперы, замеры, пробная карта и фиксация после посадки.
Подстилающий слой нужен для точной посадки плит, а не для исправления крупных ям в основании. Когда его делают переменной «подушкой» от тонкого края до глубокой засыпки, отдельные зоны уплотняются и оседают по-разному. Единой толщины для всех объектов нет: материал, формат плитки, способ посадки и конструкция основания отличаются. Параметр «толщина слоя под тротуарную плитку» контролируют по проектному значению и отметкам конкретного объекта.
Не путайте три разных слоя
В бытовой речи всё называют песком под плиткой, хотя функции различаются:
- несущий слой распределяет нагрузку и формирует устойчивую основу;
- выравнивающий подстилающий слой задаёт постель и посадочную отметку;
- заполнитель швов работает в поле покрытия.
Материал из швов не обязан подходить для постели, а постель не должна заменять несущий слой. Названия, зерновой состав и требования фиксируют в спецификации.
Почему измерение «до укладки» неполно
После посадки и предусмотренного уплотнения положение плит и толщина постели меняются. Если рабочий выставил рыхлый материал ровно на проектную отметку верха, готовое покрытие может оказаться ниже. Технологическая поправка зависит от материалов и процесса, поэтому её подтверждают пробным участком, а не берут на глаз.
Контроль включает две группы данных:
- отметки подготовленного несущего основания;
- отметки готовой поверхности после всех предусмотренных операций.
Разность позволяет оценить фактическую систему вместе с толщиной изделия. Точечное вскрытие выполняют только по согласованной программе.
Контрольная карта отметок
Для контроля используют сетку точек, привязанную к постоянным реперам.
| Точка | Проектная отметка основания | Фактическая отметка основания | Проектный верх | Фактический верх | Решение |
|---|---|---|---|---|---|
| A1 | по проекту | измерение | по проекту | измерение | принять/исправить |
| A2 | по проекту | измерение | по проекту | измерение | принять/исправить |
Шаг сетки, прибор и допустимые отклонения задаёт программа контроля. Точки добавляют у лотков, порогов, люков, поворотов и переходов — именно там средняя отметка большой площадки ничего не говорит.
Пошаговый алгоритм
Шаг 1. Проверить несущий слой
До распределения постели основание должно иметь проектную плоскость, уклон и уплотнение. Ямы не засыпают подстилающим материалом без согласованного исправления.
Шаг 2. Установить реперы
Высотную основу привязывают к устойчивым точкам, которые не будут сбиты техникой. Нельзя каждый день «переносить ноль» от уже уложенной плитки без проверки.
Шаг 3. Сделать пробную карту
На типичном участке выполняют весь цикл: распределение, укладку, заполнение швов и предусмотренную посадку. Измеряют итоговую отметку и состояние поверхности.
Шаг 4. Контролировать материал
Следят за однородностью и влажностью в пределах технологических требований. Случайное смешивание разных песков меняет поведение слоя.
Шаг 5. Не ходить по подготовленной постели
Укладку ведут организованно, чтобы не оставлять следов и локальных уплотнений. Нарушенные места перерабатывают, а не присыпают сверху.
Шаг 6. Зафиксировать готовые отметки
После завершения операций проверяют уклон и сопряжения. Результат прикладывают к акту, пока доступна связь с картой основания.
Как проявляется слишком переменный слой
Ранние признаки — волна по швам, качающиеся элементы, локальная просадка после дождя и разные отметки рядом с жёстким лотком. Но по поверхности нельзя точно установить причину: возможны слабый грунт, плохо уплотнённый несущий слой, размыв или восстановленная траншея. Диагноз ставят после обследования.
СП 82.13330.2016 требует заранее подготовленного основания и укладки с учётом направления стока. ГОСТ Р 59120-2021 описывает общие требования к дорожным одеждам автомобильных дорог; для частного мощения он полезен как источник принципа послойного контроля, но конкретный проект назначается отдельно.
Красные флаги в работе
- глубина постели определяется длиной правила, а не проектом;
- крупные неровности несущего слоя «вытягивают песком»;
- нет постоянного репера;
- толщину проверяют в единственной удобной точке;
- итоговые отметки не измеряют после посадки;
- слой открыт дождю и движению рабочих;
- лотки выставлены независимо от проектного верха плитки.
В заявке на укладку просите отдельно описать контроль основания и подстилающего слоя. Модель и фактическую толщину изделия фиксируйте по карточке в каталоге, потому что геометрия плитки участвует в высотной привязке.
Посмотреть готовые результаты можно в галерее компании, но контроль скрытых работ нужно согласовать заранее. Общая конструкция разобрана в статье об основании под плитку, а фиксация ответственности — в материале о гарантиях на укладку.
Расширенная контрольная карта
Координаты точек задают на плане, чтобы замеры можно было повторить после перерыва или дождя. Значения ниже оставлены полями, а не заполнены вымышленными числами.
| Поле карты | Что записывает исполнитель | Чем подтверждается |
|---|---|---|
| Код зоны | парковка, дорожка, площадка, примыкание | рабочий план |
| Точка | координата относительно двух устойчивых осей | схема разбивки |
| Репер | номер и отметка принятого репера | акт передачи высотной основы |
| Несущий слой | фактическая отметка и дата | журнал измерений |
| Материал постели | наименование по спецификации, партия | накладная или паспорт |
| Плита | артикул и фактическая толщина контрольного элемента | маркировка и замер |
| Готовый верх | отметка после предусмотренных операций | исполнительная съёмка |
| Решение | принять, переработать, обследовать | подпись ответственного |
Для лотка, порога и люка записывают не только абсолютную отметку, но и разницу с соседней плиткой. Именно локальная разница определяет ступеньку и путь воды. Среднее значение по большой площадке может скрыть дефект в критической точке.
Если карта показывает разброс
| Наблюдение | Возможная причина, которую проверяют | Следующее безопасное действие |
|---|---|---|
| готовый верх ниже при ровном основании | технологическая посадка или толщина элемента отличаются от принятой | остановить ряд, сверить пробную карту и изделие |
| основание имеет локальную яму | дефект несущего слоя | исправить основание по проекту, не досыпать постелью |
| отметка у лотка меняется вдоль линии | лоток или репер выставлены независимо | повторить съёмку от общего репера |
| после дождя появились следы проходов | открытая постель нарушена водой или движением | переработать повреждённую зону по технологии |
| один элемент качается при ровном поле | локальный неполный контакт или дефект элемента | обозначить и обследовать конкретное место |
Эта таблица перечисляет гипотезы, а не устанавливает причину по одному признаку. Решение о вскрытии и переделке принимает ответственный специалист по проекту и договору.
Частые вопросы
Сколько сантиметров песка нужно под плитку?
Универсального значения нет. Оно зависит от проекта, материала, формата и технологии. Важнее не превышать назначенную толщину и не компенсировать постелью дефекты несущего слоя.
Можно ли использовать сухую смесь?
Состав назначает проектировщик с учётом основания, воды и ремонтопригодности. Самовольное добавление цемента меняет работу конструкции и не является автоматическим усилением.
Как проверить слой без снятия плитки?
Косвенно — по исполнительным отметкам основания и готового верха с учётом толщины изделия. Прямую проверку делают согласованным вскрытием в контрольной точке.
Источники и нормативы
- СП 82.13330.2016 — действующая карточка с изменениями № 1–3.
- ГОСТ Р 59120-2021 «Дороги автомобильные общего пользования. Дорожная одежда. Общие требования» — действующая карточка; для частного мощения используется только как инженерный ориентир в пределах своей области действия.
- ГОСТ 17608-2017.
