Тротуарная плитка на участке с уклоном: ступени, подпорные зоны и вода

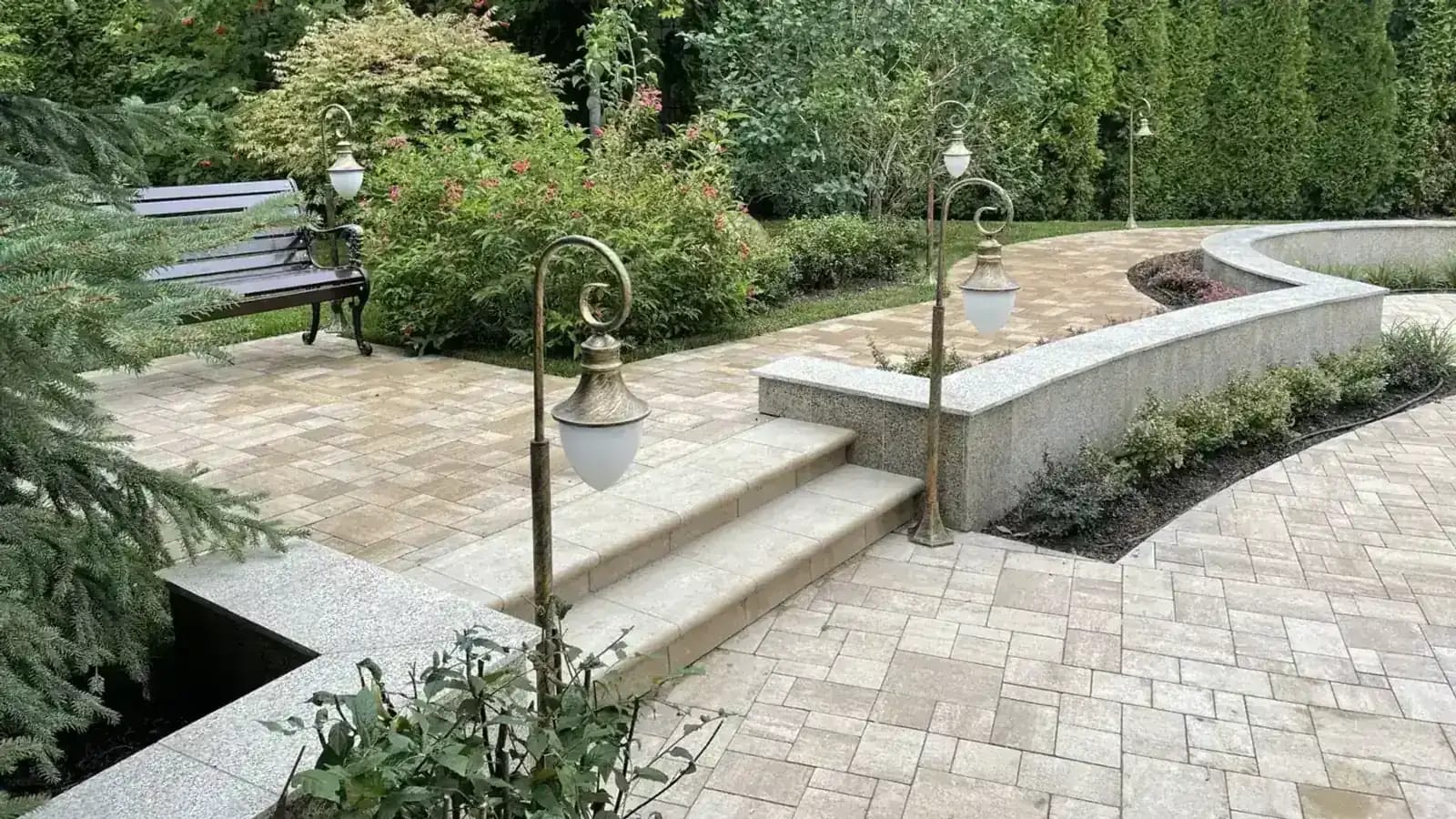

На реальном объекте «Мир Брусчатки» показана многоуровневая композиция с мощением, посадками и переходом отметок. Кадр помогает оценить связь зон, но не заменяет геодезический профиль и не подтверждает уклоны или пропускную способность водоотвода.
Как разделить склон на удобные участки мощения, когда нужны ступени и подпорные зоны и почему вертикальная планировка важнее рисунка плитки.
На склоне нельзя сначала нарисовать дорожку, а потом «дать ей небольшой уклон». Продольный профиль определяет удобство шага, скорость воды, необходимость ступеней и высоту подпорных конструкций. Тротуарная плитка на участке с уклоном — финишный слой этой системы, а не средство удержать грунт.
Снимите фактические отметки
Проект начинается с геодезии: верх и низ маршрута, переломы рельефа, пороги, ворота, деревья, коммуникации и точки возможного сброса воды. Процент уклона, измеренный приложением телефона в одном месте, не заменяет профиль всей трассы.
На продольном разрезе показывают:
- существующую поверхность;
- проектный верх мощения;
- места изменения уклона;
- ступени и площадки;
- подпорные конструкции;
- лотки и дождеприёмники;
- примыкания к дому и дороге;
- направление аварийного перелива.
Продольный профиль: форма задания
Профиль строят по фактическим отметкам: универсальных процентов и высот ступеней для любого участка нет. До согласования варианта проектировщик заполняет исходные и проектные данные по каждому отрезку маршрута.
| Участок маршрута | Исходная отметка | Проектная отметка | Назначение зоны | Решение по перепаду | Куда уходит вода | Что проверить |
|---|---|---|---|---|---|---|
| порог — первая площадка | по съёмке | по проекту | вход | плавный участок, ступень или иное решение | к назначенному приёмнику | защита порога и удобство прохода |
| основная дорожка | по съёмке в точках перелома | по проекту | пешеходное движение | непрерывный профиль | продольный/поперечный отвод по проекту | отсутствие случайных переломов |
| площадка отдыха | по углам площадки | единая проектная плоскость | мебель и остановка | терраса | от здания и опор | устойчивость мебели, отсутствие луж |
| лестничный участок | верх и низ марша | по расчёту лестницы | смена уровня | ступени с площадкой | вне линии движения | одинаковая логика ступеней и видимость края |
| нижняя точка | по съёмке | по схеме водосбора | приём потока | лоток, дождеприёмник или иной узел | в разрешённый выпуск | работа при засоре и переполнении |
В рабочей версии к каждой строке добавляют длину участка и проектные значения. Здесь они намеренно не приведены: допустимая геометрия зависит от назначения маршрута, требований доступности, климата и конструкции. Если на одном отрезке нужен безбарьерный проход, а на другом допустима лестница, это фиксируют до выбора плитки и рисунка.
Схема чтения профиля
Проверку удобно вести по цепочке: точка входа → участок движения → место разрыва уклона → приёмник воды → безопасный перелив. Затем ту же трассу читают в обратную сторону: можно ли подняться, пройти после дождя, убрать снег и отремонтировать отдельный узел. Такой двойной просмотр часто выявляет тупиковую площадку, лоток поперёк пути или слишком сложную подрезку ещё до земляных работ.
Три способа разорвать уклон
Один и тот же перепад можно решить тремя принципиальными способами.
Вариант 1. Непрерывный пандусный маршрут
Подходит, когда длины достаточно для допустимого уклона и требуется движение коляски, тележки или техники. Конкретные параметры назначают по требованиям доступности и назначению объекта. На длинном склоне особенно важны поперечный уклон, отдых и предотвращение быстрого стока.
Вариант 2. Ступени с площадками
Позволяют собрать значительный перепад компактно. Геометрию ступеней проектируют как единую лестницу, а не корректируют высотой последней плитки. Вода не должна стекать каскадом по проступям и замерзать на нижней площадке.
Вариант 3. Террасирование
Склон делят на более пологие участки подпорными зонами. Подпорная стенка является самостоятельной инженерной конструкцией с основанием и водоотводом. Бордюр для плитки не заменяет её.
Сравнение вариантов
| Критерий | Непрерывный маршрут | Ступени | Террасирование |
|---|---|---|---|
| Доступность колёс | потенциально высокая | низкая без альтернативы | зависит от связей |
| Требуемая длина | большая | компактная | средняя/большая |
| Скорость поверхностной воды | требует контроля | разрывается площадками, но нужен отвод | распределяется по уровням |
| Земляные и подпорные работы | зависят от рельефа | локальны | часто значительны |
| Удобство зимой | зависит от уклона и уборки | нужны безопасные ступени | зависит от связующих маршрутов |
Часто проект сочетает решения: плавный основной маршрут и короткая лестница.
Проверка трёх вариантов до выбора
Сравнивать варианты нужно на одном и том же исходном профиле. Иначе длинный плавный маршрут кажется дешевле только потому, что для него забыли посчитать подпорную часть, а лестница — удобнее только потому, что не показали обход для колёс.
| Контрольный вопрос | Что показать на каждом варианте | Причина остановить согласование |
|---|---|---|
| Кто движется по маршруту? | пешеходы, коляски, тележки, садовая техника | сценарий движения не определён |
| Где разрывается перепад? | переломы, площадки, ступени, подпорные зоны | последняя ступень компенсирует ошибку отметок |
| Где проходит вода? | водосбор, приёмники, выпуск и аварийный путь | поток направлен к дому или соседу |
| Как удерживается грунт? | самостоятельное подпорное решение при необходимости | бордюр плитки назначен подпорной стеной |
| Как обслуживать зимой? | проход техники, складирование снега, доступ к лоткам | снег перекрывает единственный безопасный маршрут |
| Как ремонтировать? | разборные границы и доступ к коммуникациям | вскрытие требует разрушить весь каскад |
Это не расчёт и не нормативная таблица. Она помогает убедиться, что проектный вариант отвечает реальным сценариям участка, а решение по уклону принято до закупки материала.
Как удержать поле плитки
На наклонной поверхности возрастает роль краевой фиксации и поперечных конструктивных границ. Но случайные бетонные «замки» поперёк дорожки могут задержать воду. Схему удержания проектируют вместе с основанием и лотками.
Рисунок укладки тоже влияет на обслуживание и подрезку, однако не является расчётом устойчивости. Повороты, веерные участки и узкие клинья заранее строят в раскладке.
Вода на склоне
Главная ошибка — принять естественное направление вниз как готовый водоотвод. Быстрый поток размывает грунт у края, вымывает швы, перегружает нижний лоток и выносит грязь на дорогу. Поверхностную воду перехватывают и распределяют по расчёту.
Проверяются два режима:
- штатный дождь — вода попадает в рассчитанные приёмники;
- переполнение или засор — поток не идёт к дому, соседнему участку или опасному обрыву.
СП 82.13330.2016 требует от покрытий отвода поверхностных вод и укладки сборных плит с учётом направления стока. Для сложного склона этого недостаточно без вертикальной планировки и, при необходимости, расчёта подпорных сооружений.
Что передать проектировщику
- топосъёмку с границами участка;
- фото после сильного дождя и таяния;
- сценарии движения людей и техники;
- требования к доступности;
- расположение дома, дренажа и коммуникаций;
- планы будущих террас, бассейна и посадок;
- желаемые материалы и допустимый объём земляных работ.
Перед сравнением фактур посмотрите разбор выбора плитки для двора, а вопросы скрытых слоёв сверьте со статьёй об основании под плитку. Образцы плитки удобно сравнить в шоуруме, но приносить туда лучше уже профиль или хотя бы съёмку. Модели выбирают в каталоге после разделения зон по нагрузке. Реальные сочетания ступеней, газона и мощения доступны в галерее; фотографии не сообщают проектные отметки, поэтому их используют только как визуальные ориентиры.
Частые вопросы
Можно ли уложить плитку прямо по естественному склону?
Только если проект подтверждает продольный и поперечный профиль, основание, край и водоотвод. Повторить рельеф без измерений — не проект.
Бордюр удержит плитку от сползания?
Бордюр выполняет краевую функцию в рассчитанной системе. Он не заменяет устойчивое основание, поперечные решения и подпорную конструкцию.
Где ставить лоток — сверху или снизу?
Положение определяют по водосбору и пропускной способности. Один нижний лоток может оказаться перегруженным; иногда поток перехватывают на нескольких отметках.
Источники и нормативы
- СП 82.13330.2016 с изменениями № 1–3, действующая карточка.
- ГОСТ 17608-2017.
- Геодезическая съёмка, проект вертикальной планировки и расчёт подпорных конструкций конкретного участка.
