Как сделать уклон тротуарной плитки для отвода воды

Уклон тротуарной плитки должен вести воду в заранее выбранное безопасное место: на допустимую водопроницаемую зону, в лоток или дождеприёмник. Наклон «куда получится» опасен: вода может пойти к фундаменту, воротам, соседнему участку или образовать ледяную полосу. Поэтому сначала строят схему отметок, а потом выставляют поверхность.

Универсального значения для всех дворов нет. Его выбирают с учётом геометрии, шероховатости покрытия, интенсивности осадков, доступной точки приёма и требований проекта. На длинном участке даже небольшой относительный уклон даёт заметный абсолютный перепад.

Сначала определите путь воды

На плане отмечают кровельные водостоки, верхние и нижние точки рельефа, двери, гараж, ворота, цоколь, колодцы и соседние территории. Затем рисуют стрелки движения воды. Каждая стрелка должна заканчиваться понятной точкой приёма, а не краем чертежа.

Поверхностный сток нельзя автоматически направлять в глубинный дренаж: системы решают разные задачи. Общую логику участка разбирают в материале о водоотводе, а конкретные лотки выбирают после расчёта водосбора.

Схема отметок

Назначьте условную нулевую отметку, например чистый пол входа, и внесите все жёсткие высоты. У каждой точки подпишите:

• существующую отметку;
• проектную отметку покрытия;
• направление ближайшего стока;
• ограничение: порог, цоколь, решётка, газон или ворота;
• способ измерения после укладки.

Калькулятор перепада

Для предварительной проверки используется формула:

Например, если проектировщик назначил 10 мм/м на участке длиной 6 м, расчётный перепад составит 60 мм. Это лишь перевод относительного уклона в высоту, а не рекомендация выбрать именно 10 мм/м. Назначенное значение должно быть подтверждено проектом.

Для сложной площадки считайте каждое направление отдельно. Суммировать продольный и поперечный перепад как простые числа нельзя без геометрической проверки плоскостей. В местах встречи скатов возможны диагональные линии, которые заранее показывают раскладкой.

Односкатная, двускатная и сложная поверхность

Односкатная плоскость проще контролируется и хорошо работает, когда водоприём проходит вдоль одной границы. Двускатная схема направляет воду в две стороны или к центральному лотку. Сложная поверхность нужна вокруг дома, ступеней и нескольких входов, но требует больше контрольных точек.

Нельзя создавать «воронку» из плитки без точного приёмника внизу. Малейшая ошибка образует лужу. Для сложных зон полезен замер с нивелированием и рабочий план до закупки материалов.

Как перенести отметки на основание

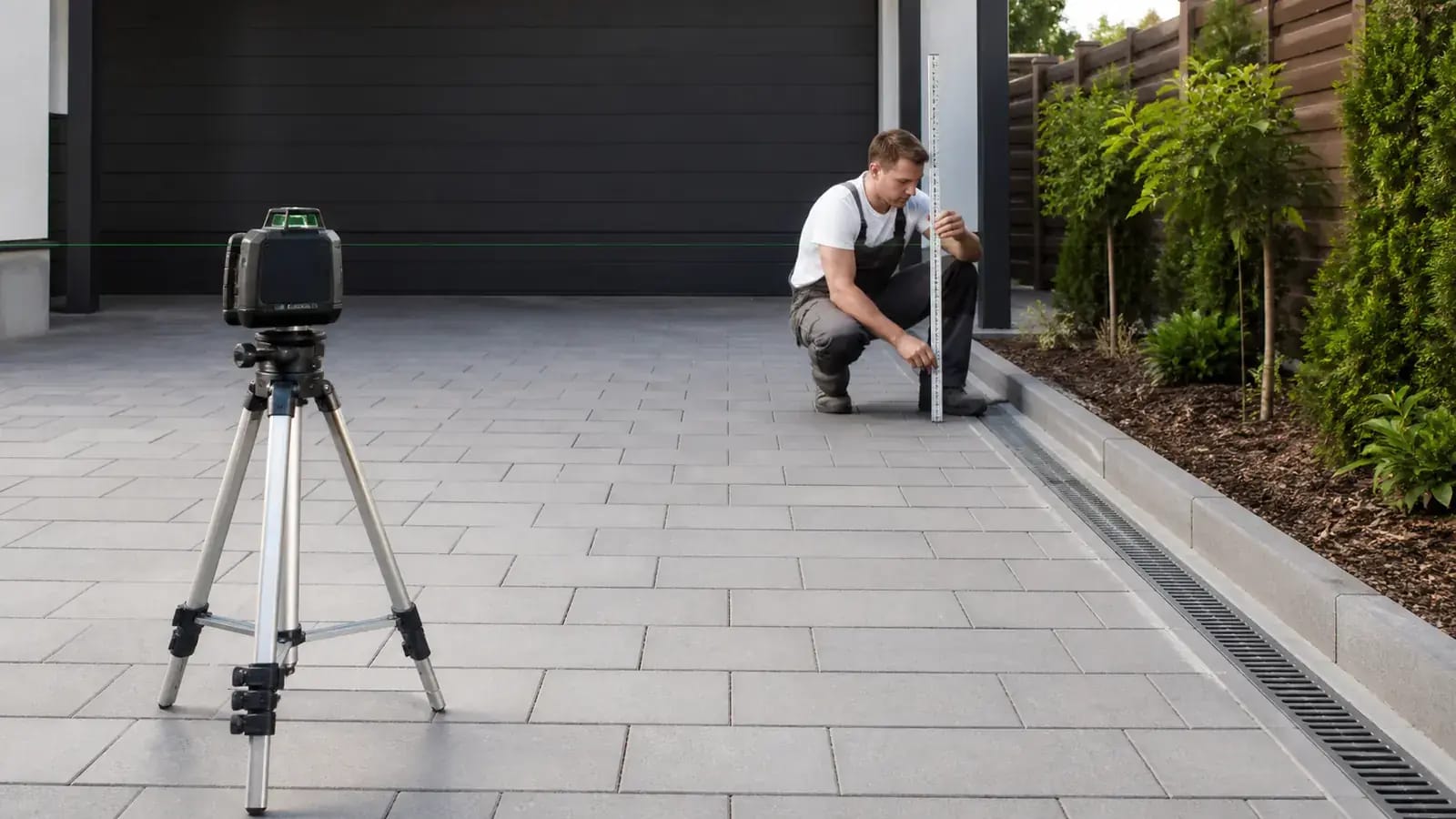

Проектную поверхность задают шнурами, лазером и реперами, которые не сбиваются во время работ. Контролируют не только верх плитки, но и каждый слой основания. Если пытаться сформировать весь уклон одной подсыпкой под плиткой, слой получится неодинаковым и будет работать непредсказуемо.

После уплотнения проверяют высоты повторно. Плитка имеет фактическую толщину с допусками, поэтому чистовую плоскость контролируют рейкой и нивелиром. Технологию всей конструкции следует согласовать с услугой укладки, а не рассматривать уклон отдельно от основания.

Лоток и примыкания

Решётка должна принимать воду, а не создавать порог. Её высотное положение согласуют с типом лотка, обоймой и толщиной покрытия. Около фасада сохраняют проектное примыкание; плитку не прижимают к фундаменту как к бордюру.

Край у газона тоже влияет на сток: завышенный грунт возвращает воду и грязь на покрытие. После устройства озеленения контрольные отметки мощения должны сохраниться. Компоненты линейного водоотвода представлены в каталоге, но размер выбирают по расчёту.

Приёмка после дождя

Искусственный полив показывает направление, но не полностью имитирует ливень. Проверяют:

1. вода движется к проектным приёмникам;
2. у порогов, цоколя и ворот нет обратного потока;
3. решётки не стоят выше прилегающей плитки;
4. нет локальных чаш из нескольких элементов;
5. швы и подстилающий слой не вымываются;
6. сток не направлен на соседний участок.

Небольшая влажная плёнка и стоящая лужа — не одно и то же. Дефект фиксируют фотографией, длиной и глубиной зоны, отметками вокруг неё.

Полевая ведомость отметок

Схему уклонов лучше дополнить таблицей измерений. В первой колонке ставят номер точки, во второй — проектную отметку, в третьей — фактическую отметку основания, в четвёртой — фактическую отметку готового покрытия. Рядом указывают, чем точка закреплена на местности: угол дома, верх бордюра, стойка ворот или другой неизменный ориентир. Запись «у клумбы» ненадёжна, если граница клумбы ещё будет меняться.

Контроль проводят минимум на трёх стадиях: после земляных работ, после устройства несущих слоёв и после укладки. Если проверять только плитку, исправлять ошибку уже дорого. Ведомость показывает, на каком этапе появился провал или обратный уклон. Она же защищает от ситуации, когда каждый отдельный участок выглядит ровным, но соседние плоскости не складываются в единый путь воды.

Для сложной площадки отмечают линии перелома — границы, где направление уклона меняется. Такие линии должны быть осмысленными и совпадать с рисунком, лотком или архитектурной осью. Случайный перелом внутри однотонного поля заметен глазом и часто создаёт локальную лужу.

Четыре ситуации, которые нельзя решать одним числом

У двери приоритетом является безопасная отметка порога и отвод воды от входа. У ворот учитывают направляющие, створки, проезд автомобиля и положение уличной территории. Возле подпорной стенки нельзя направлять поток в закрытый карман. На большой площадке одного общего уклона иногда недостаточно: воду делят на несколько водосборов и ведут к разным приёмникам.

В каждом узле сначала рисуют путь воды стрелкой, затем назначают высотные точки. Обратный порядок провоцирует подгонку: отметки уже выбраны, а воде некуда идти. В спорных местах проверяют не только продольное, но и поперечное направление. Узкая полоса с правильным уклоном может упираться в более высокую соседнюю зону.

Особое внимание уделяют границе нового и существующего покрытия. Существующая отметка считается исходным условием только после измерения. Если она сама образует барьер, проект должен предусмотреть перелом, лоток или перестройку примыкания, а не маскировать проблему тонким слоем под плиткой.

Что зафиксировать в договоре и акте

Вместо формулировки «сделать уклон» в документах нужны схема направлений, контрольные точки и способ проверки. Допуски и значения выбирают по проекту с учётом покрытия, назначения зоны и применимых норм; универсальное число для всех дворов некорректно. Подрядчик и заказчик должны одинаково понимать, где находится водоприёмник и какие участки не должны получать транзитный поток.

В акт скрытых работ включают отметки основания и фотографии контрольной рейки или измерительного оборудования. В приёмке готового покрытия записывают результат пролива либо наблюдения после осадков. Наличие отдельной капли в шве и устойчивая лужа — разные явления; критерий должен описывать именно задержку воды и её влияние на эксплуатацию.

Диагностика лужи после укладки

Сначала определяют контур и глубину задержки, затем проверяют соседние отметки. Лужа может появиться из-за локального провала плитки, обратного уклона слоя, высокого лотка или забитого выпуска. Простое поднятие нескольких камней помогает только при локальной причине. Если вода приходит со всей площадки или приёмник стоит выше потока, требуется пересмотр более крупного узла.

После ремонта повторяют измерение по тем же точкам и водный тест. Не стоит оценивать результат сразу после частичной подсыпки без уплотнения: участок может снова осесть. Исправление считается завершённым, когда восстановлены и геометрия, и работа водоприёмного элемента.

Частые вопросы

Можно ли исправить уклон поднятием нескольких плиток?

Локальную чашу иногда исправляют, но сначала проверяют причину. Если ошибочна общая плоскость или приёмник завышен, локальная перекладка переместит проблему.

Куда отводить воду от дома?

В точку, предусмотренную общей системой участка. Нельзя советовать сброс без данных о рельефе, грунте, сетях и правилах территории.

Почему лужа появилась после зимы?

Возможны просадка, пучение, разрушение края или засорение приёмника. Нужна диагностика отметок, основания и водоотвода.

Следующий шаг

Перед работами подготовьте топосъёмку или хотя бы сетку фактических высот, планы дома и сетей, отметки порогов и выбранную точку приёма воды. Затем вызовите замерщика и зафиксируйте проектные отметки в смете и схеме. Примеры мощёных зон можно посмотреть в портфолио.

Источники и нормативы

• Росстандарт: СП 508.1325800.2022 — проектирование и устройство мощения из вибропрессованных бетонных изделий.
• Росстандарт: СП 82.13330.2016 «Благоустройство территорий».
• СП 32.13330.2018 «Канализация. Наружные сети и сооружения» — для проектирования системы отвода и приёма стока.
• Проект вертикальной планировки конкретного участка.
