Примыкание плитки к воротам и гаражу: отметки без порога и луж

Какой уклон делать от ворот гаража?

Покрытие у ворот должно идти вниз от гаража. СП 508.1325800.2022 требует, чтобы общий уклон мощения к лоткам и другим водоприёмникам был не меньше 2,5 %, а для проездов и стоянок — тоже от 2,5 % (таблица 11 свода правил). В сантиметрах это 2,5 см перепада на каждый метр: на заезде длиной 6 м край у дороги будет ниже края у ворот на 15 см. Если участок не даёт такого перепада, воду перехватывают лотком ближе к воротам.

Слишком крутой уклон тоже плох: тот же СП 508 предупреждает, что при наклоне больше 30 ‰ (3 %) сильный дождь начинает вымывать песок из швов. Поэтому на крутом въезде швы проверяют после первых ливней, а камни берут с зацеплением — о них ниже.

Насколько плитка должна быть ниже пола гаража?

Одной цифры для частного гаража в сводах правил нет: перепад у проёма зависит от конструкции порога и ворот. Проверяемое правило одно — у проёма покрытие идёт вниз от пола гаража, а не к нему, и нижний уплотнитель ворот ложится на ровную полосу без щели. Отметки пола, порога и будущего покрытия снимают на замере до земляных работ: исправить их после укладки можно только разборкой.

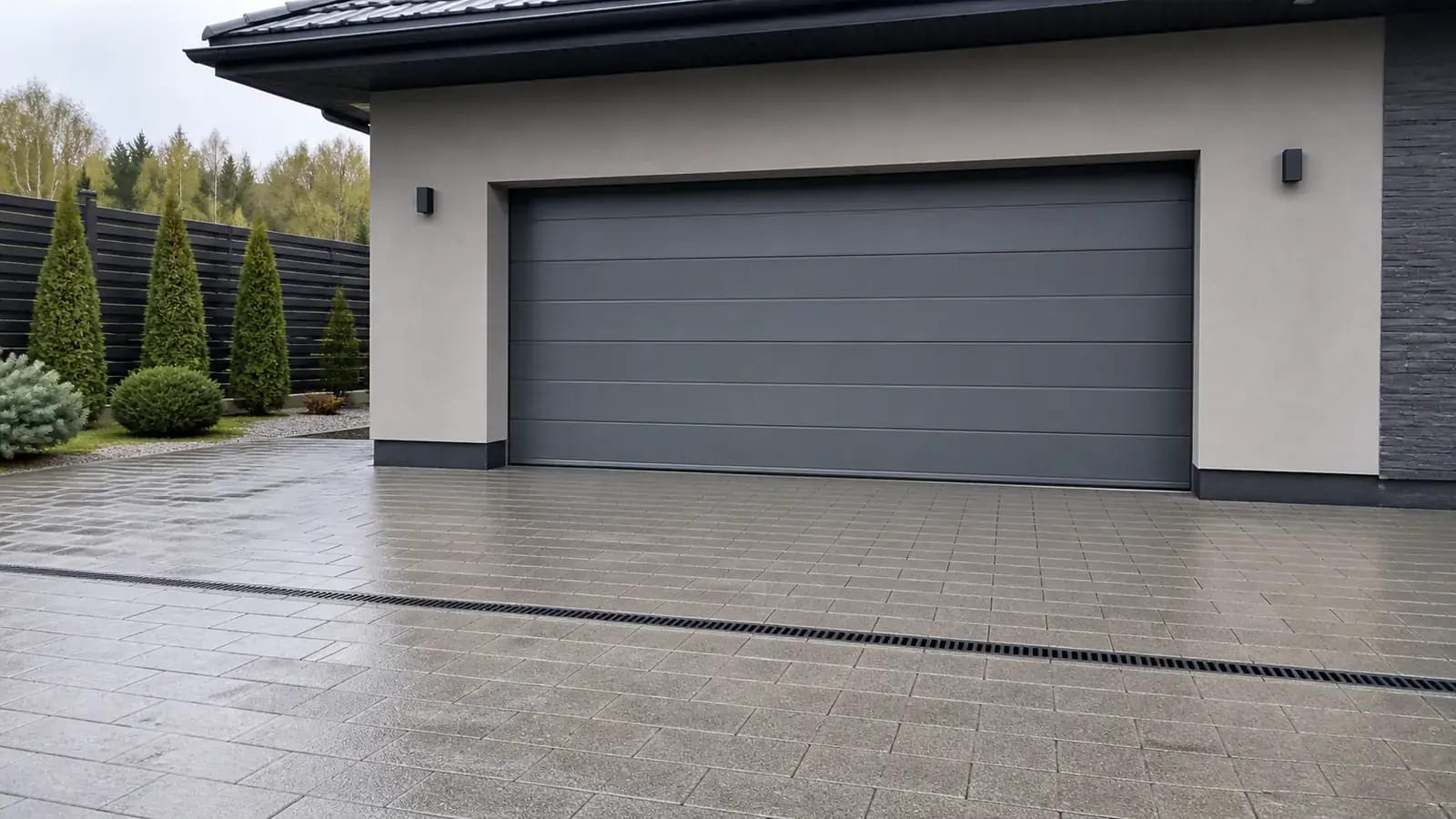

Узел без лотка, как на фото, работает, когда весь заезд уходит вниз от ворот и воде есть куда стечь дальше. Если дорога или соседний участок выше двора, вода побежит к гаражу — тогда у ворот нужен лоток. Как отвести воду вдоль стен самого гаража — в статье об отмостке вокруг гаража.

Нужен ли водоотводный лоток перед воротами?

Лоток нужен, если вода течёт к гаражу: заезд идёт под уклон к воротам, с дороги натекает талая вода или водосток крыши выпущен на въезд. СП 508.1325800.2022 задаёт для лотка три цифры: плитка у лотка стоит на 3–10 мм выше его кромки, продольный уклон самого лотка — больше 0,5 %, а шов между покрытием и лотком по СП 82.13330.2016 — не больше 10 мм. Какую решётку ставить на лоток у проезда машины — в статье о решётках для водоотводных лотков.

• Решётка под колесо. Класс нагрузки указан в паспорте лотка. По европейской норме EN 1433 класс A15 рассчитан только на пешеходов, для заезда легковой машины нужен B125 и выше.
• Выпуск. Лоток без выхода воды — просто ёмкость. Выпуск ведут в дождеприёмник, в газон с запасом по рельефу или в систему, которую делают отдельно: ливневая канализация с колодцами и трубами в нашу укладку не входит.
• Место. Лоток не ставят туда, где машина каждый день тормозит и поворачивает колёса, если его класс на это не рассчитан.
• Обслуживание. Решётка снимается, корзина доступна для чистки, зимой к ней можно подойти после уборки снега.

В каталоге — бетонные лотки Braer: мелкий ЛВ 50.20.6 размером 500×200×60 мм (от 379 ₽/⁠шт) для отвода воды по поверхности и дорожный Б1.18.50 размером 1000×500×230 мм (от 2 376 ₽/⁠шт), который завод предлагает для проездов и участков с большим стоком. Монтаж лотков по прайсу — от 1 500 ₽/⁠п.м. Подробнее про узел — в статье о лотке в мощении. Чем бетонный лоток отличается от пластикового и где какой ставят — в статье про бетонные и пластиковые лотки.

Как мостить у откатных и распашных ворот?

Откатные ворота

У консольных откатных ворот полотно едет на роликах, закреплённых на закладной фундамента. Фундамент и закладную делают по инструкции производителя ворот до мощения: если сначала положить плитку, её придётся разбирать. Плитку подводят к закладной с ровным швом, а не заливают раствором; под нижней балкой ворот оставляют зазор, который указан в инструкции. Путь, по которому уезжает полотно, тоже мостят без бугров — балка не должна цеплять плитку в крайнем положении.

Распашные ворота

Для распашных створок проверяют всю дугу открывания. Перед укладкой ставят рейку на отметку будущего покрытия и открывают створки полностью: если край цепляет рейку, отметку меняют до основания, а не срезают потом плитку. Если створки открываются внутрь участка, уклон в зоне дуги не должен подниматься к воротам.

Секционные гаражные ворота

Нижний уплотнитель секционных ворот прилегает к полу проёма. Плитка перед ним — ровная полоса без узких обрезков: СП 508.1325800.2022 допускает разницу высот между соседними плитками с плоской поверхностью не больше 2 мм, иначе под уплотнителем остаётся щель.

Какая плитка и бордюр выдержат машину у ворот?

Для стоянки легковой машины заводы рекомендуют плитку от 80 мм — в каталоге это плитка 80 мм от 1 586 ₽/⁠м², а подборка для парковки — от 1 586 ₽/⁠м². Плитка 60 мм годится под колёса, только если завод разрешает это для конкретной модели. Грузовой транспорт и технику считают отдельно.

У ворот колесо тормозит и поворачивает, поэтому СП 508.1325800.2022 на участках с автомобильным движением и продольным уклоном больше 20 ‰ (2 %) советует камни с зацеплением или с рифлёной боковой гранью. Узкие подрезки у порога под колесом колются — раскладку начинают так, чтобы у проёма лёг целый ряд.

По краю заезда ставят дорожный бордюр 1000×300×150 мм — от 752 ₽/⁠шт. По СП 508 бордюр у проезда и парковки стоит в бетонной обойме толщиной не меньше 10 см и шириной не меньше 10 см с каждой стороны; монтаж бордюра на бетонный замок — от 600 ₽/⁠п.м. Какой бордюр ставить к плитке 80 мм и на какой высоте — в статье про бордюр под плитку 80 мм.

Сколько стоит заезд перед гаражом?

Заезд с усиленным основанием под машину стоит от 3 400 ₽/⁠м² за работу, плитка для парковки — от 1 586 ₽/⁠м². В смету по прайсу выше вошли заезд 6 × 6 м, лоток вдоль ворот, дорожный бордюр по краю и их монтаж. Цены — «от», точная смета — после замера.

В эту сумму не входят демонтаж старого покрытия и вывоз грунта — их цен в прайсе сайта нет, они считаются отдельно. Ливневую канализацию с колодцами и трубами мы в укладку не включаем. Свою площадь и сценарий можно пересчитать в калькуляторе в конце статьи.

Как принять въезд у ворот

• Ворота проходят полный цикл: створка или полотно не цепляет плитку, уплотнитель ложится без щели.
• Уклон идёт от ворот: после пролива водой из шланга вода уходит к лотку или газону, у проёма не стоит лужа.
• Соседние плитки с плоской поверхностью не выступают друг над другом больше чем на 2 мм, рельефные — больше чем на 5 мм.
• Под рейкой длиной 2 м просвет не больше 6 мм, 3 м — не больше 10 мм.
• Плитка у лотка выше его кромки на 3–10 мм, решётка снимается и не качается.
• Швы 3–5 мм заполнены на всю высоту, плитки не шатаются.

Цифры — из таблиц 10 и 11 СП 508.1325800.2022. Пролив показывает только направление воды: после первого сильного дождя въезд осматривают ещё раз. Остальное — в статье о приёмке мощения.

Частые вопросы про въезд в гараж

Можно ли положить плитку вплотную к воротам без лотка?

Можно, если весь заезд уходит вниз от гаража не меньше чем на 2,5 см на метр и дальше воде есть куда стечь. Если дорога или соседний участок выше двора, без лотка у ворот вода пойдёт в гараж.

Можно ли залить стык у порога раствором?

Случайная жёсткая полоса трескается и запирает воду. Пол гаража и мощение — разные конструкции, стык между ними делают ровным швом, а материал шва подбирают под узел.

Что прислать для расчёта заезда?

Фото ворот и въезда, ширину проёма, длину заезда, где стоят водостоки и куда сейчас уходит вода после дождя. По ним менеджер посчитает заезд по прайсу, а отметки уточнит замерщик. Какой ширины делать сам въезд и ворота — в статье о ширине въезда на участок.

Источники

• СП 508.1325800.2022 — мощение с применением бетонных вибропрессованных изделий: раздел 5.3 — уклоны и лотки, 5.4 и таблица 2 — закрепление бордюров, таблицы 10 и 11 — допуски при приёмке.
• Укладка плит под уклон по направлению стока — СП 82.13330.2016, п. 6.22; шов у лотка — там же, таблица Г.1.
• EN 1433 — классы нагрузки водоотводных лотков; класс конкретного лотка указан в его паспорте.
• Инструкция производителя ворот — фундамент, закладная и зазоры.
