Плитка под грузовой транспорт: когда обычного дворового пирога недостаточно

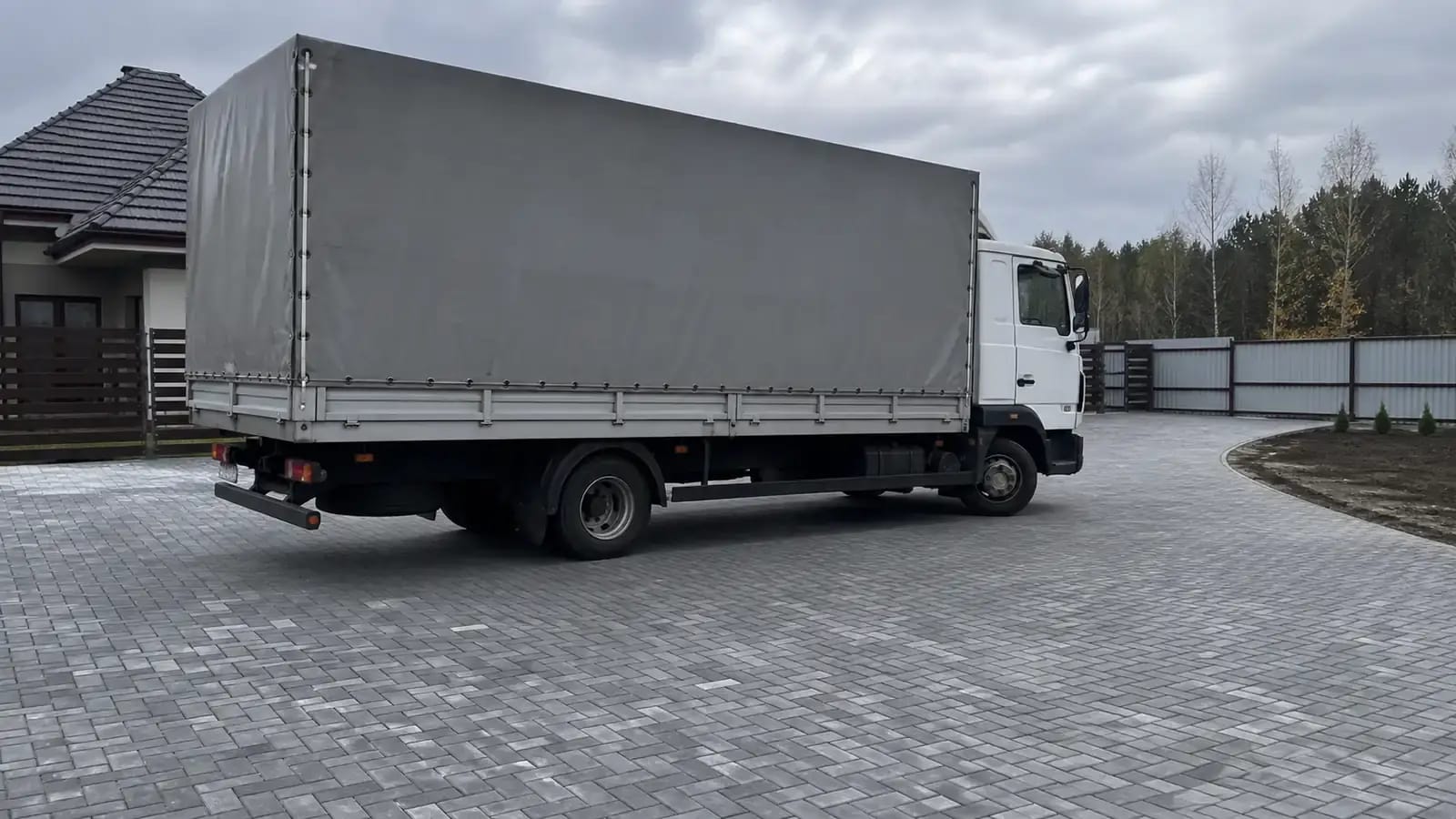

Редакционная иллюстрация показывает расчётный сценарий, а не выполненный компанией объект. Допустимую массу, осевые нагрузки, плитку и основание определяют по проекту; один вид готового покрытия этого не подтверждает.
Почему разовый заезд грузовика меняет проект двора, как описать осевые нагрузки, повороты и стоянку и что включить в задание на усиленное основание.
Грузовик, который заезжает на участок один раз в месяц, может влиять на проект сильнее, чем ежедневно стоящий легковой автомобиль. Значение имеют нагрузка на ось, число проходов, поворот колёс на месте, торможение у ворот и состояние грунта. Поэтому тротуарная плитка под грузовик выбирается вместе с дорожной одеждой: сильное изделие на слабом основании не образует сильного покрытия.
Сначала описывают транспорт, а не толщину плитки
Фраза «иногда будет КамАЗ» недостаточна для расчёта. Проектировщику передают фактический сценарий: тип и полную массу машины в загруженном состоянии, осевую схему, частоту заездов, траекторию, скорость, место остановки и необходимость разворота. Отдельно учитывают пожарную, ассенизаторскую, буровую, крановую и другую тяжёлую технику.
Минимальная карточка нагрузки:
| Параметр | Что записать | Зачем это нужно |
|---|---|---|
| Машина | модель или технические данные перевозчика | убрать догадки о массе и осях |
| Режим | проезд, стоянка, разгрузка, разворот | учесть разные воздействия |
| Повторяемость | разово, сезонно, ежедневно | оценить накопление деформаций |
| Траектория | въезд, узкий поворот, тупик | выделить зоны сдвига и торможения |
| Грунт и вода | результаты изысканий, мокрые места | оценить работу земляного полотна |
Для общего пользования требования к дорожным одеждам систематизированы ГОСТ Р 59120-2021. Частный въезд не становится автомобильной дорогой только из-за ссылки на стандарт, однако главный инженерный принцип применим: нагрузку воспринимает многослойная конструкция.
Четыре сценария, которые нельзя смешивать
Прямой редкий проезд. Машина проходит без остановки и поворота. Это самый мягкий из грузовых сценариев, но основание всё равно проверяют по фактической осевой нагрузке.
Остановка у ворот. Торможение и трогание нагружают швы и кромки иначе, чем равномерное движение. Слабая краевая фиксация проявляется именно здесь.
Разворот на месте. Поворот управляемых колёс создаёт горизонтальное воздействие. Даже при целых плитах поле может расползаться или терять рисунок швов.
Стоянка и работа спецтехники. Выносные опоры крана, локальная нагрузка от механизма или долгий простой требуют отдельной проверки. Нельзя считать их обычным колесом грузовика.
Как читать группу эксплуатации плит
ГОСТ 17608-2017 делит бетонные тротуарные плиты по эксплуатационным нагрузкам. В область применения входят не только дорожки, но и стоянки транспорта, улицы с малоинтенсивным движением, территории АЗС, портов и доков. Для зон стоянки грузового автотранспорта стандарт предусматривает высоконагруженную группу. Это не разрешение уложить любую плиту соответствующей толщины: группа должна быть подтверждена производителем для конкретной модели, а основание — рассчитано.
В заявке фиксируют:
- точное наименование и артикул;
- группу эксплуатации по документам производителя;
- толщину и форму элементов;
- показатели партии и паспорт качества;
- схему укладки;
- проект основания и краевой фиксации.
Разрез усиленного основания: контроль по функциям
Вместо универсального «рецепта в сантиметрах» используйте контрольный разрез с вопросами к каждому уровню.
- Земляное полотно: достаточно ли оно несёт нагрузку при расчётной влажности?
- Разделение или усиление: какой материал назначен и какую функцию подтверждает расчёт?
- Несущий слой: из какого зернистого материала он выполнен, как контролируется послойное уплотнение?
- Выравнивающий слой: сохраняет ли проектную толщину после посадки плит?
- Покрытие: соответствует ли модель группе эксплуатации и схеме движения?
- Кромка: чем удерживается поле на торможении и повороте?
- Вода: куда уходит поверхностный сток и не переувлажняет ли он основание?
Толщины назначают после данных о грунте и нагрузке. Подмена проекта фразой «сделаем двойную подушку» не показывает ни материал, ни степень уплотнения, ни несущую способность.
План контроля работ
До закрытия каждого слоя заказчик или технический надзор фиксирует отметки, материал, толщину в нескольких точках и результаты предусмотренного проектом контроля уплотнения. Коммуникационные траншеи в пятне проезда проверяют отдельно: плохо восстановленная траншея часто проседает полосой, хотя остальная площадка остаётся ровной.
Маршрут фотофиксации:
- грунт после выемки и локальные слабые места;
- закрытые коммуникации с привязкой;
- каждый несущий слой до следующего;
- бордюры и бетонные упоры, если они предусмотрены;
- лотки и отметки стока;
- готовое поле до первого заезда.
Ошибки сметы
- грузовой проезд назван «парковкой» без массы и осей;
- одна конструкция назначена дорожке, легковой стоянке и зоне разгрузки;
- не учтён будущий заезд техники для строительства дома или бассейна;
- толщина плиты выбрана по совету без паспорта модели;
- в расчёте нет краевой фиксации и водоотвода;
- контроль скрытых слоёв заменён фотографией готового покрытия.
Перед заказом отправьте в «Мир Брусчатки» план траекторий и технические данные самого тяжёлого транспорта. После инженерного решения можно подобрать конкретные модели в каталоге и рассчитать профессиональную укладку.
Внешний вид транспортных площадок можно сравнить в галерее выполненных работ, но группу эксплуатации подтверждают только документы изделия. Принципы подбора покрытия раскрыты в статье о выборе плитки для двора, а базовая логика слоёв — в материале об основании под плитку.
Задание на расчёт: что должно вернуться заказчику
Передача исходных данных — только половина работы. В проектном ответе должны быть проверяемые решения, иначе сравнить две сметы невозможно.
| Результат проектирования | Что должно быть указано | Как проверить на объекте |
|---|---|---|
| Границы грузовой зоны | траектория и участки поворота, стоянки, опор | разбивка на плане и местности |
| Конструкция | материалы и проектные толщины каждого слоя | акты скрытых работ и замеры |
| Плитка | точный артикул, толщина, группа эксплуатации по документу | этикетки поддонов и паспорт партии |
| Края | тип фиксации на прямой, у ворот и в повороте | фото до закрытия и размерная привязка |
| Водоотвод | уклоны, лотки, выпуск и аварийный путь воды | исполнительные отметки и согласованный пролив |
| Контроль | метод и частота проверки уплотнения | протоколы, привязанные к участкам |
Разрез удобно читать как цепочку передачи усилия: колесо → плита → постель → несущий слой → земляное полотно. Каждый переход должен быть сплошным и контролируемым. Отдельно показывают горизонтальные воздействия у поворота и торможения: простое увеличение толщины одного слоя не доказывает устойчивость всего узла.
Частые вопросы
Достаточно ли плитки толщиной 80 мм?
Одна толщина не отвечает на вопрос. Нужны группа эксплуатации конкретной модели, характеристики бетона, форма и схема, проект основания, грунт, вода и режим движения.
Что опаснее: стоянка или поворот грузовика?
Это разные воздействия. Стоянка создаёт длительную и иногда локальную нагрузку, поворот — горизонтальные усилия в покрытии. Проект должен учитывать фактические операции.
Можно ли усилить только две колеи?
Решение возможно лишь после проверки траектории, краёв усиленной зоны и будущего использования. Случайная полоса с другой жёсткостью способна создать проблемное примыкание.
Источники и нормативы
- ГОСТ 17608-2017 в реестре Росстандарта.
- ГОСТ Р 59120-2021 «Дороги автомобильные общего пользования. Дорожная одежда. Общие требования» — действующая карточка; для частного въезда применяется только как инженерный ориентир в пределах своей области действия.
- СП 34.13330.2021: карточка Росстандарта.
- СП 82.13330.2016 — действующая карточка с изменениями № 1–3.
