Мощение при высоких грунтовых водах: дренаж и конструкция основания

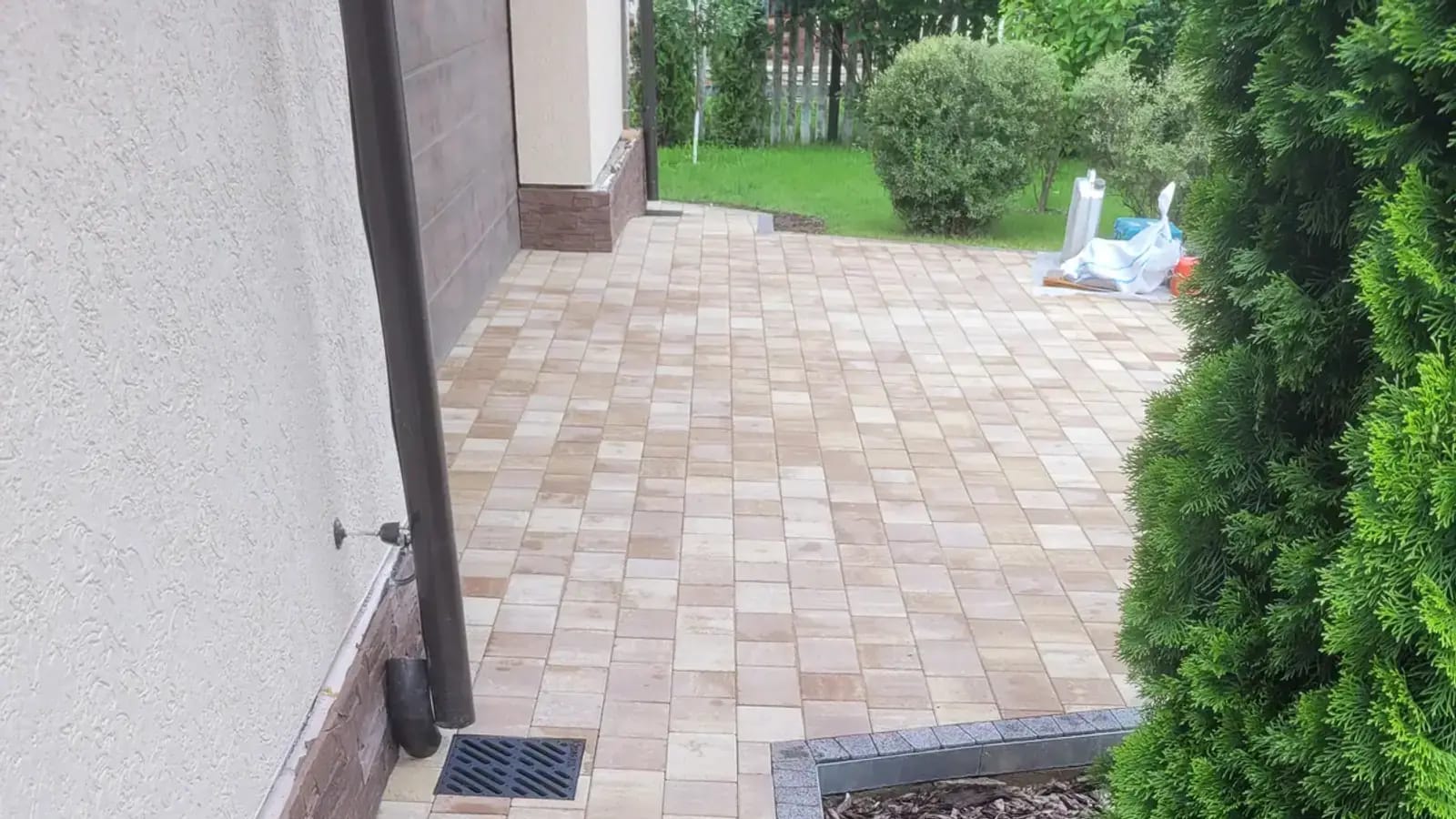

На реализованном объекте видны мощение у дома, выпуск водосточной трубы, дождеприёмная решётка и кромка озеленения. Снимок показывает только видимые элементы поверхностного водоотвода и не подтверждает уровень грунтовых вод или скрытую конструкцию основания.
Разбираем мощение на мокром участке: как отличить грунтовую воду от поверхностного стока, когда нужен дренаж и какие данные собрать до проекта основания.
Тротуарная плитка при высоких грунтовых водах может работать стабильно, но не благодаря «особой» толщине плитки. Результат определяет вся система: рельеф, грунт, сезонный уровень воды, отвод осадков, основание и место, куда дренаж действительно может сбросить воду. Если просто увеличить слой щебня в постоянно обводнённой выемке, он способен превратиться в резервуар. Поэтому проект начинают не с покупки материала, а с выяснения пути воды.
Какая именно вода мешает мощению
Мокрый котлован ещё не доказывает высокий уровень грунтовых вод. В выемку может стекать дождь с кровли, соседней отметки или временной строительной дороги. Вода также задерживается над малопроницаемым суглинком — это верховодка, которая появляется после осадков и таяния. Наконец, возможен действительно высокий сезонный УГВ.
Для предварительной диагностики фиксируют не один осмотр, а динамику:
- когда появилась вода — после ливня, весной или держится постоянно;
- на какой глубине она стоит в контрольной точке;
- как быстро уходит после прекращения осадков;
- куда направлен естественный уклон территории;
- где находятся выпуски водостоков, канавы, колодцы и подпорные стенки;
- изменялся ли рельеф подсыпкой на своём или соседнем участке.
СП 104.13330.2016 рассматривает защиту от подтопления как инженерную систему, а не как отдельную трубу. Для частного двора масштаб иной, но логика та же: источник, расчётный режим, приёмник и безопасный выпуск должны быть связаны.
Схема движения воды: четыре маршрута
Чтобы не потерять источник и направление стока, на плане участка отмечают каждый из четырёх маршрутов воды.
| Маршрут | Как распознать | Что проверяет проектировщик |
|---|---|---|
| Осадки по поверхности | лужа формируется сверху, особенно у дома | вертикальную планировку, уклоны, лотки и дождеприёмники |
| Вода из кровельного водостока | переувлажнение связано с конкретным выпуском | перенос выпуска, закрытую сеть, приёмную ёмкость |
| Верховодка над плотным слоем | вода появляется после дождя в отдельных линзах | разрез грунта, разделение слоёв, перехватывающий дренаж |
| Грунтовая вода | уровень держится или сезонно поднимается снизу | изыскания, прогноз УГВ, допустимость и отметку дренажа |
Нельзя соединять дренаж с ливневой сетью «по привычке»: нужна проверка пропускной способности, обратного подпора и законности выпуска. Труба без приёмника не осушает участок — она лишь переносит место накопления.
Дерево решений по дренажу
- Вода приходит сверху? Сначала устраняют сброс с кровли и корректируют поверхностный сток. Глубокий дренаж не заменяет лоток у ворот.
- Вода стоит в основании после дождя? Проверяют грунтовый разрез и возможность вывести её самотёком. Если выпуск выше дрены, потребуется другое решение.
- УГВ подходит к конструкции сезонно? Нужны наблюдения или изыскания. По одной сухой летней яме нельзя назначать отметки.
- Есть безопасный приёмник? Проектируют трассу, уклон, фильтрующую обсыпку и обслуживаемые колодцы.
- Приёмника нет? Пересматривают отметки и конструкцию территории. Перфорированную трубу без рассчитанной функции и места приёма воды не назначают: она может только перенести или увеличить зону накопления.
Это дерево не выдаёт готовую толщину основания. Оно отсекает популярные решения, которые невозможно обслуживать или которым некуда отводить воду.
Как проектируют основание на мокром участке
Сначала задают верхние отметки покрытия и направление поверхностного стока. Затем оценивают несущую способность и чувствительность грунта к увлажнению. Конструкция должна сохранять геометрию при расчётной нагрузке и не удерживать воду в замкнутом корыте.
Обычно проект описывает функции слоёв, а не только их сантиметры:
- подготовленное земляное полотно принимает нагрузку;
- разделяющий материал препятствует перемешиванию грунта с зернистым слоем, если он обоснован;
- несущий слой распределяет нагрузку и уплотняется послойно;
- подстилающий слой позволяет точно посадить элементы;
- плитка и заполненные швы образуют ремонтопригодное покрытие;
- край удерживает поле от расползания;
- водоотвод удаляет воду из расчётных понижений.
Универсального «пирога для высокого УГВ» нет. Его меняют нагрузка, вид грунта, глубина выемки, наличие тяжёлой техники, отметки дома и возможность дренирования. Повышение влажности меняет свойства грунта и должно учитываться в исходных данных. СП 22.13330.2016 относится к основаниям зданий и сооружений, поэтому его нельзя использовать как готовую конструкцию мощения; для покрытия применяют профильные требования и проект конкретного участка.
Какие упрощённые решения не устраняют причину
Повод запросить расчёт и исходные данные, а не соглашаться на типовую схему:
- «добавим геотекстиль — и вода исчезнет»;
- «насыплем больше щебня без обследования»;
- «дренаж можно вывести в любой колодец»;
- «одинаковая конструкция годится дорожке и въезду»;
- «высокий УГВ компенсирует толстая плитка»;
- «после мощения лужи допустимы, потому что вода уйдёт через швы».
ГОСТ 17608-2017 описывает требования к бетонным тротуарным плитам, включая группы эксплуатации. Но соответствующее изделие не исправит слабое или переувлажнённое основание. Паспорт плитки и проект дорожной одежды отвечают на разные вопросы.
Какие данные отправить для расчёта
Подготовьте топосъёмку или хотя бы размерный план с отметками, фотографии после дождя и весной, сведения о грунте, глубину воды в наблюдаемой точке и назначение каждой зоны. Отдельно укажите водостоки, септик, скважину, канавы, существующие дрены и возможное место выпуска. Для въезда нужна информация о легковом и разовом тяжёлом транспорте.
К подбору изделий переходят после определения нагрузки и конструкции основания. Если участок регулярно подтопляется, начинать разумнее с комплексного благоустройства с обследованием исходных условий, а коллекции сравнивать в каталоге тротуарной плитки.
Для первичного визуального ориентира полезно посмотреть реальные объекты компании, но фотография готового двора не раскрывает скрытые слои. Базовые функции основания разобраны в материале об основании под плитку, а выбор изделия по зоне эксплуатации — в статье о плитке для двора. Эти материалы дополняют, но не заменяют обследование мокрого участка.
Карточка исходных данных для проектировщика
Перед консультацией сведения лучше собрать в одной таблице. Неизвестное значение оставляют пустым и помечают способом проверки: наблюдением, замером или изысканиями.
| Блок | Что приложить | Какое решение зависит от данных |
|---|---|---|
| Рельеф | план с высотными отметками, порогами и нижними точками | направление стока и верх покрытия |
| Вода | фотографии после ливня и таяния, даты наблюдений | разделение поверхностной воды, верховодки и УГВ |
| Грунт | описание вскрытия или результаты изысканий | пригодность земляного полотна и меры по его подготовке |
| Нагрузка | дорожка, легковая машина, разовый тяжёлый транспорт | состав несущей части конструкции |
| Выпуск | канава, колодец, сеть либо отсутствие согласованного приёмника | принципиальная возможность дренажа |
| Ограничения | фундамент, септик, скважина, деревья, соседние отметки | трассы, расстояния и ремонтопригодность |
Проектный разрез после этого читают сверху вниз и отдельно проверяют путь воды. Если стрелка стока заканчивается внутри щебёночной выемки или у фундамента, схема ещё не решена, сколько бы слоёв на ней ни было.
Частые вопросы
Нужен ли дренаж под всей площадкой?
Не обязательно. Его положение зависит от источника воды, рельефа и отметки выпуска. Иногда главную проблему решает организованный поверхностный сток, иногда требуется перехват подземной воды, а иногда безопасного самотечного выпуска вообще нет.
Можно ли укладывать плитку весной, когда грунт мокрый?
Работы нельзя начинать по размокшему, неуплотняемому основанию. Срок определяют по фактическому состоянию земляного полотна и технологии, а не по календарю.
Поможет ли водопроницаемая плитка?
Проницаемое покрытие работает только как часть рассчитанной системы. Если нижележащие слои и грунт не принимают воду или не имеют выхода, фильтрация сверху способна увеличить обводнение основания.
Источники и документы
- ГОСТ 17608-2017 в реестре Росстандарта.
- СП 104.13330.2016 «Инженерная защита территории от затопления и подтопления» — действующая карточка Росстандарта с опубликованными изменениями № 1 и № 2.
- СП 22.13330.2016 «Основания зданий и сооружений» — действующая карточка с изменениями № 1–5; область применения документа учитывают при проектной проверке частного объекта.
- СП 82.13330.2016 «Благоустройство территорий» — действующая карточка с изменениями № 1–3.
