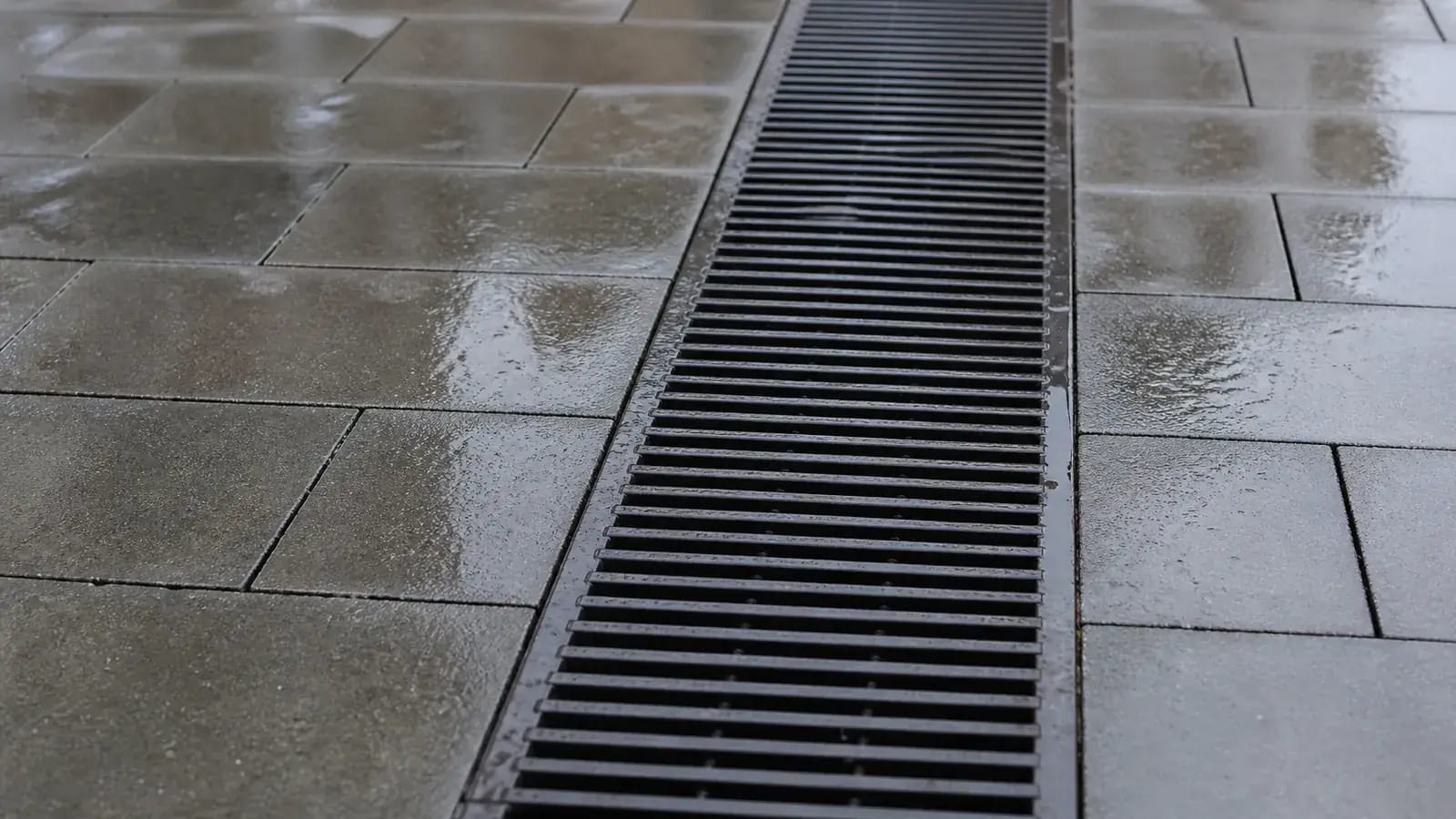

Как установить водоотводный лоток в мощении из плитки

Водоотводный лоток устанавливают там, где проектные уклоны собирают поверхностную воду в линию. Он должен принять расчётный поток, выдержать нагрузку зоны и передать воду в допустимый выпуск. Лоток, поставленный без водосборной схемы, может остаться сухим рядом с лужей.

Размер и пропускную способность не выбирают по ширине решётки. Нужны площадь водосбора, интенсивность осадков, коэффициенты поверхностей и гидравлический расчёт. Общую систему лучше проектировать в составе комплексного благоустройства.

Где проходит линия лотка

Частые места — нижняя граница площадки, поперёк въезда перед гаражом, у террасы и в точке встречи нескольких плоскостей. Линию задают на плане с отметками. Решётка должна быть ниже траектории стока, но не образовывать опасную канавку.

Перед домом лоток не заменяет правильный уклон. Если плоскость направлена к порогу, засорение сразу создаст риск. Нужен безопасный резервный путь воды.

Разрез узла

Конкретные размеры берут из инструкции выбранной системы, а не из универсального рисунка.

Основание и бетонная обойма

Лоток нельзя ставить на рыхлую подсыпку. Основание готовят по нагрузке и указаниям изготовителя, корпус выставляют до формирования обоймы. Бетон должен поддерживать стенки и не мешать подстилающему слою плитки.

До твердения узел защищают от смещения. Решётку или распорки используют согласно инструкции, чтобы стенки не деформировались. Слишком раннее движение техники способно нарушить линию.

Высота решётки

Отметку проверяют рейкой, пересекающей плитку и лоток. Решётка должна принимать воду, а не выступать порогом. При этом чрезмерное заглубление создаёт неудобство для колёс, колясок и уборки.

Положение контролируют в нескольких точках по длине, особенно на стыках секций. Продольный профиль должен соответствовать выпуску. Формулу перепада и контроль плоскостей смотрите в статье об уклоне плитки.

Примыкание плитки

Раскладку строят до монтажа. Желательно, чтобы к лотку подходили полноценные элементы или достаточно крупная подрезка. Узкая полоска без опоры может сколоться или повернуться. Край обоймы не должен вынуждать уменьшать толщину подстилающего слоя до нуля.

Шов между плиткой и конструкцией выполняют по проекту. Цементная замазка поверх подвижного узла часто трескается и не заменяет правильное примыкание. Работу связывают с укладкой тротуарной плитки.

Класс нагрузки и решётка

Пешеходная дорожка, парковка и въезд грузовой техники требуют разных изделий. Учитывают не только стоящий автомобиль, но и пересечение решётки колесом, поворот и удар. Класс подтверждают паспортом всей системы, включая корпус и решётку.

Щели должны соответствовать зоне использования. Для маршрутов с колясками, каблуками или велосипедами оценивают ориентацию и геометрию. Решётка должна сниматься для обслуживания, но быть надёжно закреплена.

Стыки и выпуск

Секции соединяют штатным способом. На поворотах и изменениях глубины используют предусмотренные детали, а не случайные прорези. Выпуск соединяют с трубой герметично и оставляют доступ к очистке там, где это необходимо.

Сам лоток не решает вопрос точки сброса. Полная ливневая система включает коллектор, ревизии и допустимый выпуск.

Приёмка

До укладки плитки фиксируют фото основания, обоймы, стыков и выпуска. После завершения проверяют:

1. решётка стоит по проектным отметкам;
2. секции образуют прямую линию без ступеней;
3. плитка имеет полноценную опору;
4. вода входит по всей рабочей длине;
5. стыки не дают видимой утечки наружу;
6. выпуск принимает поток;
7. решётку можно снять и вернуть;
8. движение по зоне соответствует паспорту.

Контролируемый пролив выполняют по участкам. Лить воду только рядом с решёткой бессмысленно: нужно проверить путь от верхней точки покрытия.

Обслуживание

Листья и песок уменьшают пропускную способность. Решётки очищают по факту, корзины и ревизии осматривают после ливней и листопада. Нельзя смывать весь шовный песок в канал как способ уборки.

Зимой металлическую решётку не бьют ломом. Повреждение крепления или деформация в транспортной зоне требуют своевременного ремонта.

Лоток для тротуарной плитки как единый узел

Лоток для тротуарной плитки выбирают вместе с основанием, решёткой, примыканием и выпуском. Подбор только по ширине верхней рамки не подтверждает ни пропускную способность, ни работу в конкретной зоне.

Контрольный фрагмент

До монтажа длинной линии собирают один корпус с решёткой и соседними рядами плитки. Проверяют фактическую высоту, ширину шва, опирание кромок и возможность снять решётку. Каталожный размер не учитывает все допуски основания и конкретной плитки, поэтому проба предупреждает ступеньку на всей трассе.

Фрагмент проливают с двух сторон. Вода должна пересекать примыкание без барьера и уходить по каналу. После теста решётку снимают и проверяют, не попал ли заполнитель швов внутрь.

Переходы, углы и торцы

Поворот линии нельзя собирать случайным разрывом корпусов. Используют предусмотренные элементы либо проектный узел, сохраняющий сечение и доступ для очистки. На торце ставят штатное закрытие или выпуск; открытая полость в грунт быстро теряет материал и засоряется.

На переходе между лотками разных размеров проверяют отметки дна, а не только верх решётки. Ступень внутри создаёт осадок и затрудняет очистку. Место выпуска фотографируют до засыпки и наносят на исполнительную схему.

Ведомость решёток

Для каждого участка записывают материал, геометрию, способ фиксации и заявленную изготовителем область применения. Нагрузку определяют по реальному движению: пересекают ли линию колёса, возможен ли заезд сервисной техники, проходит ли по решётке пешеход в обуви с тонким каблуком.

Все съёмные элементы маркируют на плане. После монтажа проверяют, что крепёж доступен, решётка не качается и не звенит при проходе. Замена на внешне похожую деталь без проверки совместимости недопустима.

Исполнительная приёмка и зима

До закрытия бетонной обоймы фиксируют ширину опоры и положение корпуса. После мощения проверяют непрерывность линии, локальные отметки рейкой и работу выпуска проливом. Владельцу передают маршрут от начала канала до точки сброса. Исчезновение воды под решёткой ещё не доказывает, что она ушла из участка.

Перед морозами канал очищают от грунта и листьев. Участки возле водосточных труб проверяют особенно тщательно. При повторной наледи выясняют, не приходит ли вода на промёрзший участок и свободен ли выпуск. Для уборки снега учитывают материал и крепление решётки: удар ковшом по выступающему краю способен повредить правильный узел.

После первой зимы повторяют пролив и проверяют стыки корпусов. Если решётка начала качаться, выясняют состояние опоры и корпуса, а не подкладывают случайную прокладку. Изменение одного элемента не должно сужать канал или блокировать снятие соседней секции.

Частые вопросы

Можно ли поставить лоток после укладки плитки?

Можно при реконструкции, но придётся переделать основание, раскладку и выпуск. Простая прорезь в готовом покрытии редко даёт полноценный узел.

Нужен ли уклон самого лотка?

Это зависит от системы и гидравлического проекта. Нельзя переносить правило одной модели на другую.

Пластиковый или бетонный корпус лучше?

Сравнивают систему по нагрузке, гидравлике, монтажу и обслуживанию. Материал корпуса без этих условий не определяет качество.

Следующий шаг

Соберите план уклонов и водосбора, выберите точку выпуска и нагрузку. Элементы доступны в каталоге водоотвода, плитка — в каталоге мощения. Для согласования отметок закажите замер.

В коммерческом предложении должны совпасть схема водосбора, серия корпуса, решётка, опорный узел и выпуск. Попросите монтажный разрез именно выбранной системы и отметьте на нём верх плитки. Это выявляет несовместимость до устройства бетонной обоймы и резки покрытия.

Источники и нормативы

• СП 32.13330.2018 «Канализация. Наружные сети и сооружения».
• СП 508.1325800.2022 — вибропрессованные покрытия.
• ГОСТ 3634-2019: люки и дождеприёмники.
• Паспорт и монтажная инструкция выбранной системы линейного водоотвода.
