Как встроить люк и ревизию в тротуарную плитку

Люк под тротуарную плитку должен оставаться доступным, безопасным и рассчитанным на нагрузку зоны. Маскировка не важнее функции: крышку должно быть возможно открыть без разрушения мощения, а рама обязана передавать нагрузку на устойчивое основание. Обычный лёгкий «скрытый» лоток нельзя ставить под автомобиль только из-за подходящего размера.

Сначала определить назначение

Уточните, к какой коммуникации нужен доступ, кто и как часто её обслуживает, какое свободное открывание требуется и чем поднимается крышка. Для канализационного колодца, клапанного бокса, кабельной ревизии и технической камеры могут действовать разные требования.

Затем определите нагрузку: пешеходы, газонная техника, легковой автомобиль или более тяжёлый транспорт. Класс люка подтверждают паспортом. ГОСТ 3634-2019 регулирует люки колодцев и дождеприёмники в своей области применения, но конкретное изделие всё равно сверяют по документации.

Видимый или скрытый

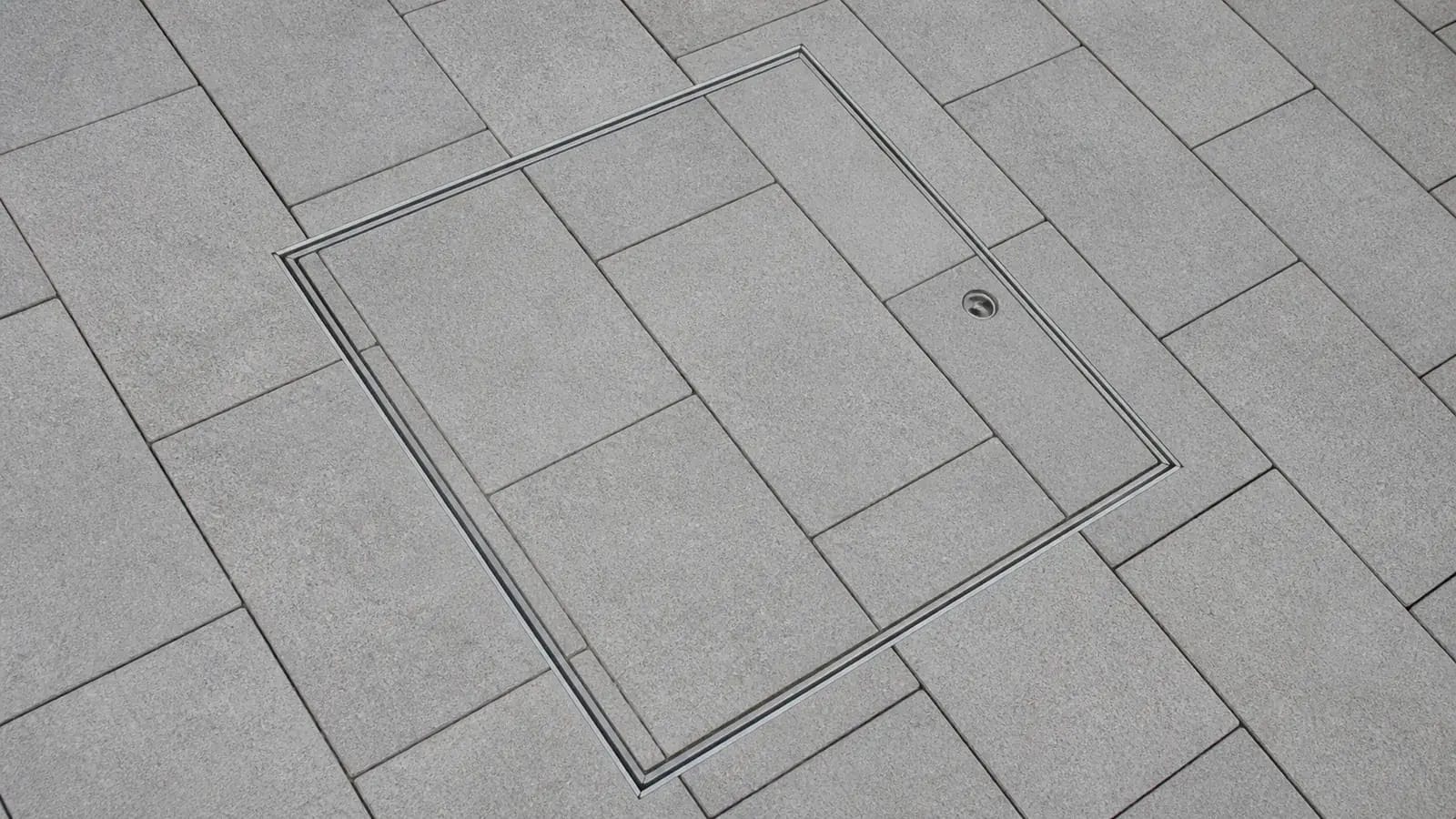

Видимая чугунная или иная штатная крышка проще читается и обслуживается. Люк с заполнением плиткой поддерживает рисунок мощения, но тяжелее и сложнее в подрезке. Выбор зависит от доступа, нагрузки и допустимой массы крышки.

Нельзя закрывать крышку плиткой без предусмотренного корыта и рамы. Случайно приклеенные элементы могут оторваться, а люк станет невозможно открыть.

Узел рамы

Рама не должна опираться на рыхлый подстилающий материал. Узел связывают с горловиной или основанием камеры по проекту. Деформации колодца и покрытия учитывают отдельно.

Отметка крышки

Верх выставляют по плоскости мощения с учётом уклона. Завышенный люк создаёт удар и перехватывает воду, заниженный — чашу. Отметку проверяют длинной рейкой в двух направлениях, а не коротким уровнем только на рамке.

Если крышка находится на стыке плоскостей, это заранее показывают на разрезе. Нельзя выгибать плиточные элементы, чтобы «обойти» рамку.

Схема подрезки

Сначала размещают люк на общей раскладке. Желательно привязать его края к модулю плитки или рамке рисунка. Подрезки внутри крышки и вокруг неё должны быть достаточно крупными и иметь полноценную опору.

Порядок:

1. провести основные оси мощения через зону люка;
2. нанести внешний размер рамы и внутреннее корыто;
3. продолжить сетку швов поверх крышки;
4. исключить узкие полосы у металлического края;
5. проверить место подъёмного ключа;
6. посчитать массу заполненной крышки;
7. промаркировать детали до монтажа.

Если рисунок слишком сложен, отдельная рамка из контрастной плитки может быть честнее и ремонтопригоднее. Раскладку включают в дизайн-проект мощения.

Заполнение крышки

Корыто заполняют системой, предусмотренной производителем люка. Толщина плитки и монтажных слоёв должна помещаться без ослабления узла. Нельзя произвольно удалять часть рамы или делать сверхтонкий слой ради совпадения отметки.

Вода не должна постоянно стоять внутри крышки. Дренирование и материалы определяются документацией. Перед сдачей проверяют целостность заполнения при многократном открывании.

Доступ и масса

Скрытая крышка с плиткой тяжелее пустой. Подъёмное приспособление, петли или амортизаторы должны соответствовать массе. Владелец получает ключ и инструкцию; точка подъёма остаётся доступной, но не опасной для пешехода.

Над люком не ставят тяжёлую мебель, вазоны или сооружения. К нему должен вести свободный маршрут для обслуживания. Коммуникацию обозначают на исполнительной схеме.

Люк в транспортной зоне

Класс нагрузки относится ко всей сборке и монтажному узлу. Колесо может проходить по краю рамы, поэтому важны основание и сопряжение. Подрезка плитки не должна быть зажата между рамой и полем без рабочего шва.

Выбранную плитку также подтверждают для парковки. Материалы доступны в каталоге, но инженерный люк выбирают отдельно.

Вода вокруг люка

Люк не используют как незапланированный дождеприёмник. Плоскость должна вести воду к лоткам, если камера не предназначена для приёма стока. Заниженная рамка собирает грязь и ускоряет проблемы.

Систему согласуют с водоотводом, особенно если рядом находится нижняя точка двора.

Приёмка

• паспорт соответствует назначению и нагрузке;
• рама имеет проектную опору;
• крышка открывается штатным инструментом;
• масса безопасна для предусмотренного механизма;
• верх совпадает с плоскостью;
• подрезки крупные и устойчивые;
• швы продолжают рисунок;
• точка подъёма доступна;
• вода не собирается вокруг;
• исполнительная схема передана.

Проверку открывания проводят после полного завершения мощения, а не только на пустой раме. Крышку несколько раз снимают или поднимают, не повреждая соседние элементы.

Обмер до раскладки

Раму измеряют по факту после установки, а не только берут размер из паспорта. Фиксируют наружный контур, видимую крышку, высоту борта и рабочий зазор. Затем положение переносят в раскладку относительно постоянных осей. Даже небольшое смещение способно превратить целые элементы в узкие полосы.

Если люков несколько, их связывают одной сеткой швов, но не перемещают инженерные элементы ради рисунка без согласования. Для круглых крышек проверяют равномерность кольца подрезок. Для скрытой квадратной крышки — совпадение швов поля и вставки.

Пробное открывание

До окончательного заполнения швов крышку открывают штатным инструментом. Проверяют место для рук, траекторию, отсутствие зацепа за плитку и возможность безопасно положить снятый элемент. Если крышка тяжёлая, применяют предусмотренный изготовителем подъёмный механизм; импровизированный крюк опасен.

Операцию повторяют после завершения мощения. Песок и строительный мусор не должны блокировать зазор. Сервисный специалист должен понимать, где находятся точки подхвата и как ориентирована крышка.

Маркировка без ущерба дизайну

Скрытый люк всё равно должен быть быстро найден. Его координаты наносят на исполнительный план и привязывают к двум постоянным ориентирам. На объекте допустима малозаметная согласованная метка, если она не мешает эксплуатации и соответствует требованиям владельца сети.

Нельзя полагаться только на фотографию общей площади. После появления мебели, снега или новых посадок ракурс изменится. Координаты и назначение важнее визуальной памяти.

Вода и загрязнение

Проверяют не только поток вокруг рамы, но и попадание песка внутрь рабочего зазора. Слишком широкая щель собирает мусор, слишком узкая блокирует открывание при небольшом смещении. Конкретный зазор и устройство уплотнений берут из документации люка.

После пролива крышку открывают и осматривают подрамное пространство, если это безопасно и допустимо. Стоящая вода может указывать на неправильное примыкание или проблему самого колодца. Маскировать её заполнением шва нельзя.

Паспорт обслуживания

Для каждого люка записывают назначение, ограничения, способ открытия, массу съёмной части по документам, координаты и контакт обслуживающей организации. К паспорту прикладывают фото рамы до мощения и готовой крышки.

После первой зимы проверяют отметку, целостность узких деталей и свободное открывание. В транспортной зоне дополнительно осматривают качание и следы удара колеса. Любое изменение высоты оценивают вместе с опорой рамы, а не исправляют только соседней плиткой.

Частые вопросы

Можно ли замостить обычный чугунный люк сверху?

Нет без специально рассчитанной системы. Обычная крышка должна оставаться доступной и работать в предусмотренном виде.

Как скрыть круглый люк?

Его можно включить в композицию или использовать подходящую сертифицированную систему, но случайная квадратная облицовка поверх круга не решает опору и доступ.

Можно ли поставить люк на песок?

Рама требует устойчивой опоры по проекту и инструкции изделия. Подстилающий слой плитки обычно не является такой опорой.

Следующий шаг

Определите коммуникацию, свободный проём, нагрузку и отметку. Затем закажите раскладку и укладку мощения, выберите плитку в каталоге и проведите замер. Фото готовых инженерных примыканий можно искать в портфолио, но скрытый узел подтверждается документами.

До заказа попросите один рабочий разрез с рамой, опорой, плиткой и доступом к точкам подхвата. На плане добавьте две размерные привязки к постоянным элементам. Эти документы важнее декоративного эскиза: они позволяют открыть люк и восстановить покрытие после обслуживания.

Источники и нормативы

• ГОСТ 3634-2019: люки смотровых колодцев и дождеприёмники.
• СП 508.1325800.2022 — вибропрессованные покрытия.
• Паспорт и инструкция конкретного люка.
• Исполнительная схема подземных коммуникаций.
