Подпорная стенка на участке с рельефом: планировка террас и воды

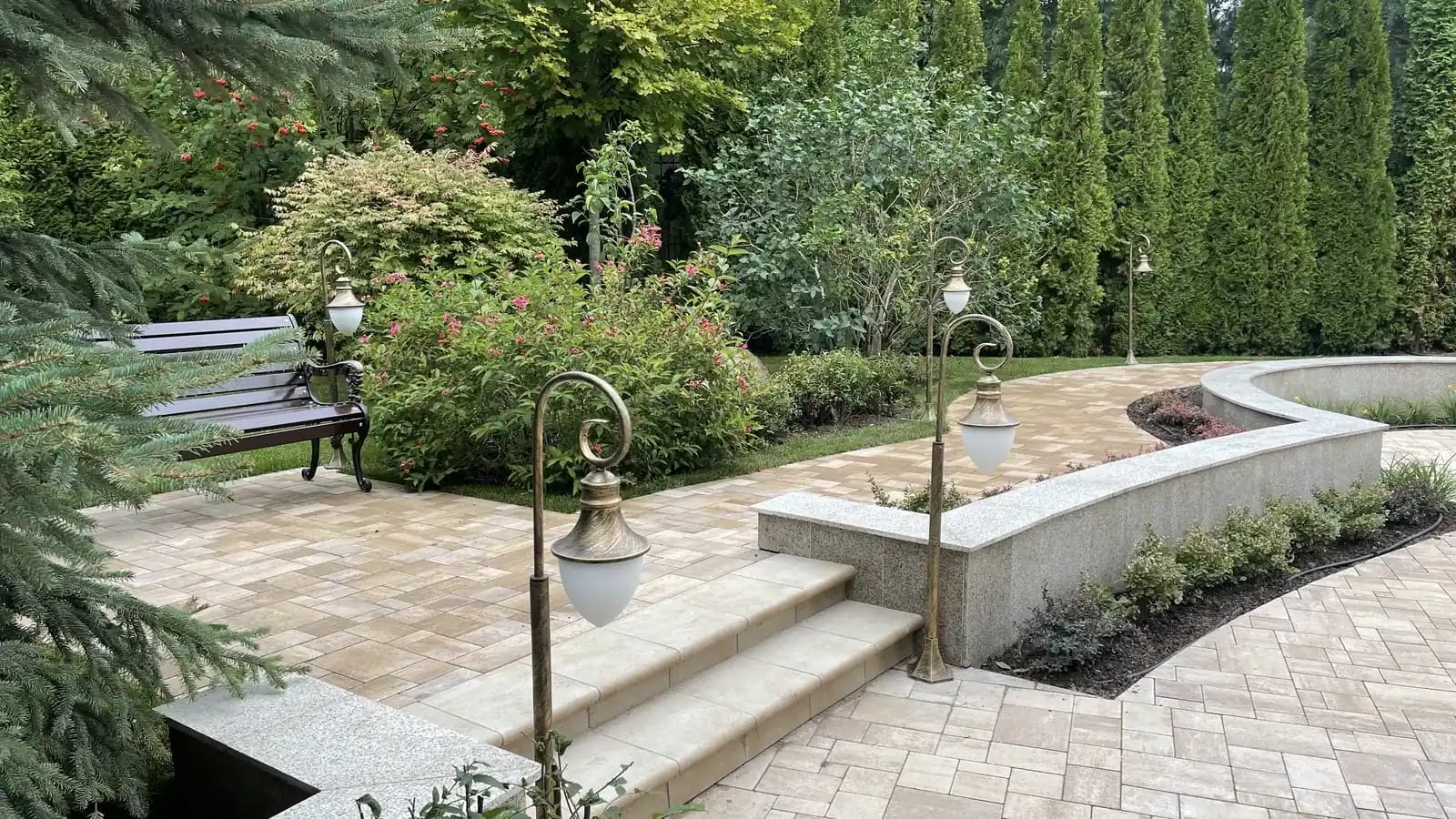

Склон делят на террасы так, чтобы на каждой было ровное место под своё дело — площадку, газон, грядки, — а перепады между ними забирали подпорные стенки или озеленённые откосы. Начинают не с материала стенки, а с отметок и воды. Каждую террасу планируют с уклоном к лотку или кювету — для мощения это не меньше 2,5 % (СП 508.1325800.2022, п. 5.3), — а дождевую воду перехватывают поверху, за каждой стенкой, чтобы она не уходила в засыпку (СП 381.1325800.2018, п. 6.3.13).

Стенки и ступени в цену укладки не входят, их считаем отдельно. Отметки террас, уклоны и отвод воды рисуем в вертикальной планировке рабочей документации — по ней может работать любая бригада. После стенок мостим площадки и дорожки на террасах — от 2 800 ₽/м² — и ставим лотки — от 1 500 ₽/п.м; раскладку и уклоны мощения показывает дизайн-проект — от 15 000 ₽.

С чего начать планировку террас на склоне?

Со съёмки рельефа: отметки верха и низа участка, переломы склона, дом, ворота, колодцы, деревья, сети и место, куда можно выпустить воду. На продольном разрезе склона видно, сколько уровней получится и какой высоты будет каждая стенка. На нашем замере перепады и уклоны снимают для мощения; замер платный, условия выезда называет менеджер.

Число террас — это выбор между высотой стенок и шириной уровней. Перепад 1,8 м на склоне длиной 18 м можно забрать одной стенкой высотой 1,8 м и получить ровную площадку за ней или тремя стенками по 0,6 м и тремя террасами примерно по 6 м. Чем выше стенка, тем сложнее её проект: где декоративная стенка становится сооружением, — в статье о высоте подпорной стенки.

Для каждой террасы запишите, что на ней будет: площадка, парковка, газон, грядки, бассейн. От этого зависят и нагрузка на стенку ниже, и покрытие, и то, куда уйдёт вода.

Что нельзя ставить у бровки подпорной стенки?

Стенка занимает больше места, чем видно. Уголковая стенка стоит на плите, которая уходит назад под засыпку: для прикидки ширина плиты — не меньше половины полной высоты стенки, и лишь 0,2–0,3 её ширины выступает вперёд за лицевую грань (СП 381.1325800.2018, п. 6.3.4). У стенки полной высотой 1,5 м плита — от 0,75 м, и большая часть её лежит под верхней террасой. Это место занято конструкцией — учитывайте его, когда планируете посадки и траншеи.

Всё, что стоит у верхней бровки, давит на стенку вместе с грунтом: её считают на нагрузки на поверхности засыпки и в голове стены, включая автомобили (п. 6.3.14). Поэтому скажите проектировщику заранее, если у бровки будет:

• парковка или проезд;
• бассейн, баня, беседка или навес на фундаменте;
• забор или ограждение на самой стенке;
• трассы полива, кабели освещения, дренаж — их прокладывают до засыпки, чтобы потом не копать у стенки.

У подошвы стенки тоже нужно место: из дренажных отверстий вода выходит на нижнюю террасу, и ей нужен путь к лотку или кювету, а не под плитку. Как устроен дренаж за стенкой и куда его выпускать, — в статье о дренаже подпорной стенки.

Как увести воду с каждой террасы?

На склоне вода идёт вниз с уровня на уровень. Если ей не дать дорогу, она уходит в засыпку за стенкой, давит на неё и зимой замерзает там же. Поэтому воду собирают на каждой террасе отдельно:

1. со склона выше и с верхней террасы — кюветом поверху, за лицевой гранью стенки (СП 381.1325800.2018, п. 6.3.13); на мощёной террасе ту же работу делает водоотводный лоток;
2. с мощёной площадки — уклоном к лотку не меньше 2,5 % и не круче 3 %, иначе в сильный дождь вымывает швы (СП 508.1325800.2022, п. 5.3);
3. с газона и грядок — уклоном к кювету или лотку, а не через край стенки;
4. с крыш — водостоками в дождеприёмники, а не в засыпку за стенкой;
5. из дренажа стенки — через отверстия в лицевой стене в лоток или кювет у подошвы.

Все линии сводят к точке выпуска ниже участка или в ливнёвку — туда сбрасывают, только если ей хватает пропускной способности и сброс согласован с её владельцем (СП 104.13330.2016, п. 8.4.11). На соседний участок и на дорогу воду не выводят. Как связать уклоны, лотки и дренаж в одну систему, — в статье о водоотводе на участке.

Чем соединить террасы: лестница, дорожка или пандус?

Между уровнями нужен проход: лестница, пологая дорожка в обход стенки или пандус для тачки и коляски. Ступени наружной лестницы по СП 82.13330.2016 (п. 6.27) делают из бетона класса не ниже B25 и морозостойкостью не ниже F150, с уклоном не меньше 1 %; допускаются природный камень и дерево. Лестницу проектируют вместе со стенками: она опирается на тот же перепад, и воду с неё тоже нужно куда-то увести.

Где длины хватает, дорожку ведут вдоль склона или серпантином — о её уклоне, поперечных лотках и шероховатой плитке рассказано в разборе плитки на склоне, о геометрии и кромке ступеней — в статье о ступенях из тротуарной плитки.

В каком порядке строить стенки и мостить террасы?

1. Съёмка рельефа и вертикальная планировка: отметки каждой террасы, уклоны, точки выпуска воды.
2. Проект стенок: конструкция, дренаж и засыпка по данным о грунте и воде.
3. Земляные работы и стенки с дренажом и гидроизоляцией тыльной грани (СП 381.1325800.2018, п. 6.3.12).
4. Засыпка пазух песком или крупнообломочным грунтом слоями с уплотнением (п. 6.3.5).
5. Трубы, кабели освещения и гильзы, которые пройдут под мощением.
6. Основания и мощение террас, бордюры и лотки.
7. Газон и посадки — последними.

Плитка на неуплотнённой засыпке проседает, поэтому засыпку принимают до основания мощения. Площадки и дорожки сводят по высоте с готовыми стенками и ступенями, а не подгоняют стенки под плитку. Если стенки ещё проектируют, покажите проект до нашего замера — от их высоты зависят отметки всех площадок.

Частые вопросы о террасах на участке

Можно ли поставить забор на подпорную стенку?

Можно: СП 82.13330.2016 прямо называет подпорные стены среди оград (п. 7.1). Но забор — дополнительная нагрузка в голове стены, и её закладывают в расчёт стенки (СП 381.1325800.2018, п. 6.3.14). Если забор решили поставить на готовую стенку, сначала покажите её проектировщику.

Можно ли сделать парковку на верхней террасе?

Да, если стенку под ней считали на нагрузку от машины (п. 6.3.14). Для заезда нужна плитка толщиной от 80 мм (СП 508.1325800.2022, п. 5.2) и усиленное основание: парковка у нас стоит от 3 400 ₽/м², плитка для парковки — от 1 586 ₽/м².

Что делать, если на террасы течёт вода с соседнего участка?

Перехватить её у верхней границы: лотком или кюветом поперёк склона, а если вода идёт по грунту — перехватывающим дренажом. Обратно соседу её не отправляют, а ведут к своей точке выпуска. Какие бывают схемы, — в статье о дренаже участка.

Источники и документы

• СП 381.1325800.2018 «Сооружения подпорные. Правила проектирования» — карточка ФГБУ «Институт стандартизации», в редакции Изменения № 1: плита уголковой стенки (п. 6.3.4), засыпка (п. 6.3.5), гидроизоляция (п. 6.3.12), дренаж и кювет (п. 6.3.13), нагрузки (п. 6.3.14).
• СП 82.13330.2016, карточка на сайте Росстандарта, с изменениями № 1–3: ступени наружных лестниц (п. 6.27), подпорные стены как ограды (п. 7.1).
• СП 508.1325800.2022 — карточка Росстандарта: толщина плитки под заезд (п. 5.2), уклоны к лоткам и вымывание швов (п. 5.3).
• СП 104.13330.2016 — карточка ФГБУ «Институт стандартизации»: сброс дренажа в ливнёвку (п. 8.4.11).
