Подпорная стенка удерживает грунт там, где перепад высот нельзя оставить пологим откосом: не хватает места или откос съедает двор. По своду правил СП 381.1325800.2018 это самостоятельное сооружение. Его считают на давление грунта и воды, а подошву закладывают как фундамент наружной стены дома — ниже промерзания. Поднять её выше промерзания можно только в песке и по обоснованию, и то не мельче 0,6 м (п. 6.3.8).
Подпорные стенки и ступени в составе нашей укладки прямо записаны в то, что не входит: их считаем отдельно. Наша часть на участке с перепадом — вертикальная планировка в рабочей документации: отметки, уклоны и отвод воды, которые нужны и конструктору стенки, и бригаде, которая мостит террасы. После стенок мы делаем земляные работы — от 900 ₽/м², дорожки и площадки с основанием — от 2 800 ₽/м², водоотводные лотки — от 1 500 ₽/п.м.
Когда нужна подпорная стенка, а когда хватит откоса?
Свод правил отводит стенке место там, где откос не получается: массивные и уголковые подпорные стены проектируют для ступенчатого перепада отметок, когда не могут быть устроены естественные откосы (СП 381.1325800.2018, п. 6.3.1). У откоса нет фундамента, дренажа и засыпки, но он занимает место в плане: чем он положе, тем шире полоса земли под ним.
Каким может быть откос на участке, задаёт СП 82.13330.2016. Грунтовый откос делают не круче угла естественного откоса того грунта, из которого он отсыпан, и одерновывают, засевают или озеленяют (п. 8.6). Для укрепления выбирают кустарники с глубокой разветвлённой корневой системой (п. 6.33).
- откос нужной крутизны не помещается между домом, дорожкой и границей участка;
- наверху или внизу перепада нужна ровная площадка во всю ширину — под парковку, дом, беседку;
- у края перепада стоит забор, дом или проходит дорога.

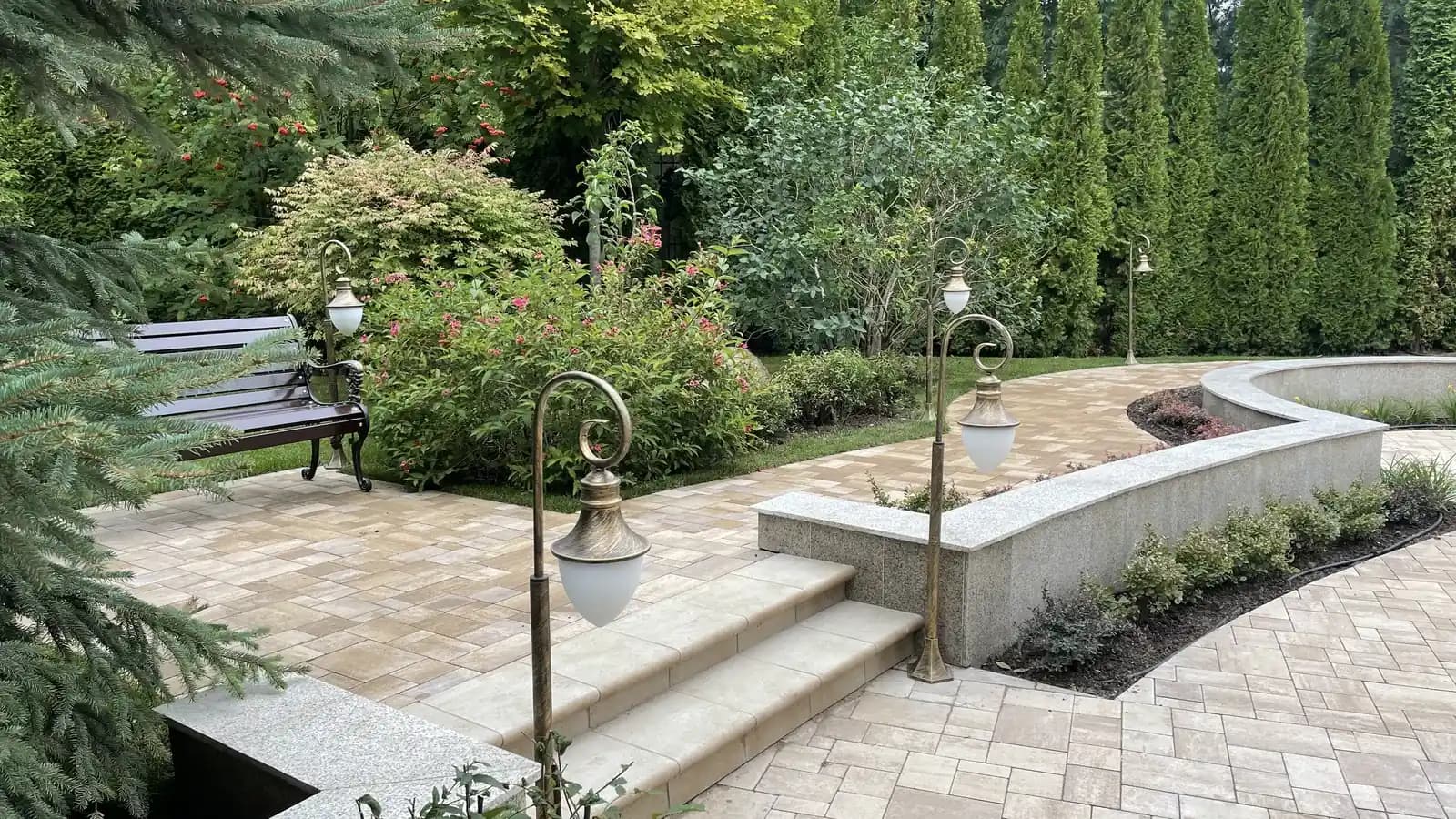

Если совпало хоть одно, нужна стенка или сочетание: невысокая стенка и пологий озеленённый откос над ней. Как разбить весь склон на уровни, разобрано в статье о планировке террас.
Какие бывают подпорные стенки?
СП 381.1325800.2018 делит подпорные сооружения по тому, чем они держат грунт (п. 5.1.7 в редакции Изменения № 1):
| Вид | Чем держит грунт | Из чего делают |
|---|---|---|
| массивная, или гравитационная | собственным весом | бетон, бутобетон, железобетон, каменная или кирпичная кладка |
| уголковая | весом грунта, который лежит на её подошве | железобетон или другие материалы; бывает консольной, с анкерными тягами или контрфорсами |
| гибкая | заделкой в грунт ниже перепада, иногда ещё распорками и анкерами | шпунт, буровые сваи, «стена в грунте» — их погружают или бурят спецтехникой |
| комбинированная | частью — весом элементов, частью — грунтом, который заполняет их полости или армирован | элементы с засыпкой, анкеровка, армирование грунта |
На габионы и армированный грунт этот свод правил не распространяется — так сказано в его разделе 1, и ссылка «по СП 381» к ним не относится. Деревянные элементы подпорных стен по СП 82.13330.2016 (п. 6.27) защищают от увлажнения, гниения и возгорания.
Тип стенки и её облицовка — разные вещи: блок, камень или бетон бывают и телом стенки, и отделкой. Как выбирать материал, разобрано в статьях о блоках для подпорной стенки, о стенке из камня и о бетонной стенке.
Что входит в расчёт подпорной стенки?
Расчёт отвечает на три вопроса: не сдвинется ли стенка, не опрокинется ли и выдержит ли её основание. Нагрузки перечисляет п. 6.3.14 СП 381.1325800.2018: давление грунта засыпки и подземных вод, постоянные и временные нагрузки на верху стенки и на поверхности грунта за ней, включая автомобили. Дополнительное давление даёт и уплотнение засыпки катком или виброплитой — его тоже учитывают (п. 6.3.6).
Конструктору для расчёта нужны:
- перепад — отметки верха и низа и длина стенки по съёмке, а не по фото;
- грунт — песок, супесь, суглинок, глина или насыпь, по изысканиям: от него зависят давление и глубина заложения;
- вода — есть ли она в грунте и куда можно выпустить воду из дренажа;
- что будет наверху и рядом — дом, забор, дорога, парковка, бассейн;
- какие сети проходят вдоль будущей стенки.
Часть размеров свод правил задаёт прямо:
| Что | Правило СП 381.1325800.2018 |
|---|---|
| глубина заложения подошвы | как у фундаментов наружных стен здания по СП 22.13330; выше промерзания — только в песке и скале по обоснованию, но не мельче 0,6 и 0,3 м (п. 6.3.8) |
| подошва вдоль стенки | горизонтальная или с уклоном не больше 0,2; при большем — уступами (п. 6.3.9) |
| подошва поперёк стенки | горизонтальная или с уклоном в сторону засыпки не больше 0,125; против сдвига — выступ-«зуб» вниз (п. 6.3.9) |
| ширина плиты уголковой стенки | для прикидки — не меньше половины полной высоты стенки, вынос вперёд за лицевую грань — 0,2–0,3 ширины плиты (п. 6.3.4) |
| бетон железобетонной стенки | тяжёлый, класса не ниже B15 (п. 6.3.25) |
| швы в длинной стенке | без расчёта не реже чем через 10 м в бетоне без арматуры, 15 м в каменной кладке без арматуры, 20 м в бетоне с конструктивным армированием, 25 м в монолитном и 30 м в сборном железобетоне (п. 6.3.11) |
| засыпка и вода | засыпка — песок или крупнообломочный грунт, со стороны грунта — пристенный дренаж (п. 6.3.5, 6.3.13) |
Насколько подробным будет проект, зависит от геотехнической категории. Постоянная стенка с перепадом до 5 м получает категорию 1 только при простых инженерно-геологических условиях, при средних и сложных — категорию 2 (таблица Б.1). Рядом с домами и сетями нужен прогноз влияния стройки; без него обходятся только стенки категории 1 высотой не больше 2 м (п. 12.1). Высоты, ниже которой стенку разрешено вовсе не считать, в своде правил нет. Когда декоративная стенка становится сооружением, — в статье о высоте подпорной стенки.
Что можно сделать самому, а что — только по проекту?
СП 82.13330.2016 требует, чтобы подпорные стены на благоустраиваемой территории отвечали СП 381.1325800 и другим сводам правил по инженерной защите (п. 6.32), — отдельных послаблений для «садовой» стенки там нет. Поэтому ориентируйтесь на то, что стоит рядом и что стенка держит.
Без проекта не обойтись, если:
- у верха или низа стенки дом, забор, дорога, парковка или бассейн — их вес и близость входят в расчёт;
- в яме рядом стоит вода или участок на глине — нужны дренаж и проверка засыпки;
- стенка держит площадку, по которой ходят и ездят;
- вдоль стенки проходят газ, водопровод или кабели.
Сами можно:
- снять перепад, сфотографировать участок после дождя и в оттепель — это исходные данные для проекта;
- выкопать неглубокую траншею: без крепления стенок, выше уровня грунтовых вод и вдали от подземных сооружений копают не глубже 1 м в песке, 1,25 м в супеси и 1,5 м в суглинке и глине (правила по охране труда, приказ Минтруда России № 883н, п. 129);
- засыпать и уплотнять пазуху слоями — так, как указано в проекте;
- следить за готовой стенкой: чистить дренажные отверстия и кювет — как, рассказано в статье о дренаже подпорной стенки.
Как устроены основание, тело стенки и засыпка по шагам, — в статье об устройстве подпорной стенки.
Вопросы о подпорных стенках
Сколько стоит подпорная стенка?
Цены стенок на сайте нет: к укладке они не относятся и считаются отдельной сметой, а стоимость зависит от высоты, длины, грунта и конструкции из проекта. По нашему прайсу считаются работы вокруг стенки: земляные работы — от 900 ₽/м², дорожки и площадки с основанием на террасах — от 2 800 ₽/м², водоотводные лотки — от 1 500 ₽/п.м.
Можно ли сделать подпорную стенку из дерева?
Можно, но дерево в грунте постоянно во влаге. СП 82.13330.2016 требует защищать деревянные изделия подпорных стен от увлажнения, гниения и возгорания (п. 6.27) и выбирать материалы с учётом климата (п. 6.33). Давление грунта на деревянную стенку такое же, как на каменную, поэтому её тоже считают.
По каким нормам считают стенку из габионов?
Не по СП 381.1325800.2018: на габионы и армированный грунт он не распространяется (раздел 1). Спросите у проектировщика, по каким документам он считал габионную стенку, и сохраните их вместе с проектом — они понадобятся при приёмке и ремонте.
Источники и документы
- СП 381.1325800.2018 «Сооружения подпорные. Правила проектирования» — карточка ФГБУ «Институт стандартизации», в редакции Изменения № 1 (приказ Минстроя России от 30.09.2024 № 659/пр): область применения (раздел 1), виды стенок (п. 5.1.7), размеры, заложение, швы, засыпка и дренаж (п. 6.3.1–6.3.14), бетон (п. 6.3.25), прогноз влияния (п. 12.1), геотехнические категории (таблица Б.1).
- Свод правил по благоустройству СП 82.13330.2016 на портале Росстандарта, с изменениями № 1–3: деревянные элементы (п. 6.27), подпорные стены — по СП 381 (п. 6.32), материалы и укрепление откосов (п. 6.33), откосы (п. 8.6).
- СП 22.13330.2016 — свод правил по основаниям, портал Росстандарта: по нему назначают глубину заложения стенки (на него отсылает п. 6.3.8 СП 381).
- СП 45.13330.2017 — свод правил по земляным работам, портал Росстандарта: грунты обратной засыпки и их уплотнение (на него отсылает п. 6.3.5 СП 381).
- Правила по охране труда при строительстве — приказ Минтруда России от 11.12.2020 № 883н: траншеи с отвесными стенками без крепления (п. 129).
