Бетонная подпорная стенка: где нужен расчёт и как оформить облицовку

Бетонную подпорную стенку считают всегда: по СП 381.1325800.2018 её проверяют на сдвиг, на прочность грунта под подошвой, а при большой нагрузке у верха — и на опрокидывание (пп. 6.3.19–6.3.23). Железобетонную стенку делают из тяжёлого бетона класса не ниже B15 (п. 6.3.25), режут швами с шагом не больше 10–30 м в зависимости от армирования (п. 6.3.11) и закрывают гидроизоляцией со стороны грунта (п. 6.3.12). Облицовка — камень, плитка, штукатурка — лежит поверх бетона и не должна закрывать отверстия для выпуска воды. Сама стенка в цену укладки не входит, её считаем отдельно; площадки над ней и под ней мостим — от 2 800 ₽/м² — и ставим лотки вдоль бровки — от 1 500 ₽/п.м.

Какие расчёты нужны бетонной подпорной стенке?

Массивную и уголковую стенку проверяют по одному набору условий. Исходные данные для них — результаты инженерных изысканий (п. 4.1.6): без свойств грунта и уровня подземных вод расчёт не сделать.

В нагрузки входят давление грунта засыпки и подземных вод, а также постоянные и временные нагрузки у верха стенки и на поверхности за ней — в том числе от машин (п. 6.3.14). Стенку, над которой будет заезд, считают на бо́льшую нагрузку, чем стенку с газоном наверху. Заезд с усиленным основанием у нас стоит от 3 400 ₽/м², плитку под машину берут толщиной от 80 мм — подборка «для парковки» от 1 586 ₽/м².

С какой высоты бортик превращается в сооружение, которое без проекта не строят, — в статье о высоте подпорной стенки.

Монолитная уголковая или массивная: какая стенка нужна?

Массивная стенка держит грунт собственным весом и поэтому получается толстой (п. 5.1.7а). Уголковая — это тонкая стенка с плитой-подошвой, которую прижимает грунт засыпки (п. 5.1.7б). Монолитную уголковую стенку СП 381 называет в большинстве случаев самым экономичным подпорным сооружением, если участок не стеснён (приложение Г, п. Г.1.2).

Для прикидки размеров уголковой стенки без анкеров свод даёт правило: ширина подошвы — не меньше половины полной высоты стенки, её выступ вперёд — 0,2–0,3 ширины подошвы (п. 6.3.4). Стенке полной высотой 1,5 м нужна подошва от 0,75 м, из которой вперёд выходит от 15 до 22,5 см. Под такую подошву склон подрезают шире стенки, поэтому объём земляных работ оценивают заранее (п. Г.1.2). Окончательные размеры дают расчёты из таблицы выше.

Сборная стенка из заводских элементов — Г-образных блоков, ФБС — считается по тем же правилам, но требует крана и подъезда к месту. Какие блоки бывают и что у них спросить — в статье о блоках для подпорной стенки.

Какой бетон, швы и гидроизоляция нужны?

Массивные и уголковые железобетонные стенки проектируют из тяжёлого бетона класса по прочности не ниже B15 (п. 6.3.25). Марку по морозостойкости СП 381 не называет, но СП 82.13330.2016 требует выбирать материалы подпорных стен с учётом климата района по СП 131.13330 (п. 6.33) — марки F и W задаёт проектировщик.

От перепадов температуры и неравномерной осадки стенку разрезают деформационными и температурно-усадочными швами так, чтобы каждая секция стояла на однородном грунте. Шаг швов считают, а без расчёта берут не больше этих значений (п. 6.3.11):

Сторону, обращённую к засыпке, закрывают гидроизоляцией — окрасочной, оклеечной или другой по СП 71.13330, если в задании не сказано иначе. Саму конструкцию защищают от коррозии по СП 72.13330 (п. 6.3.12).

Как облицевать бетонную подпорную стенку?

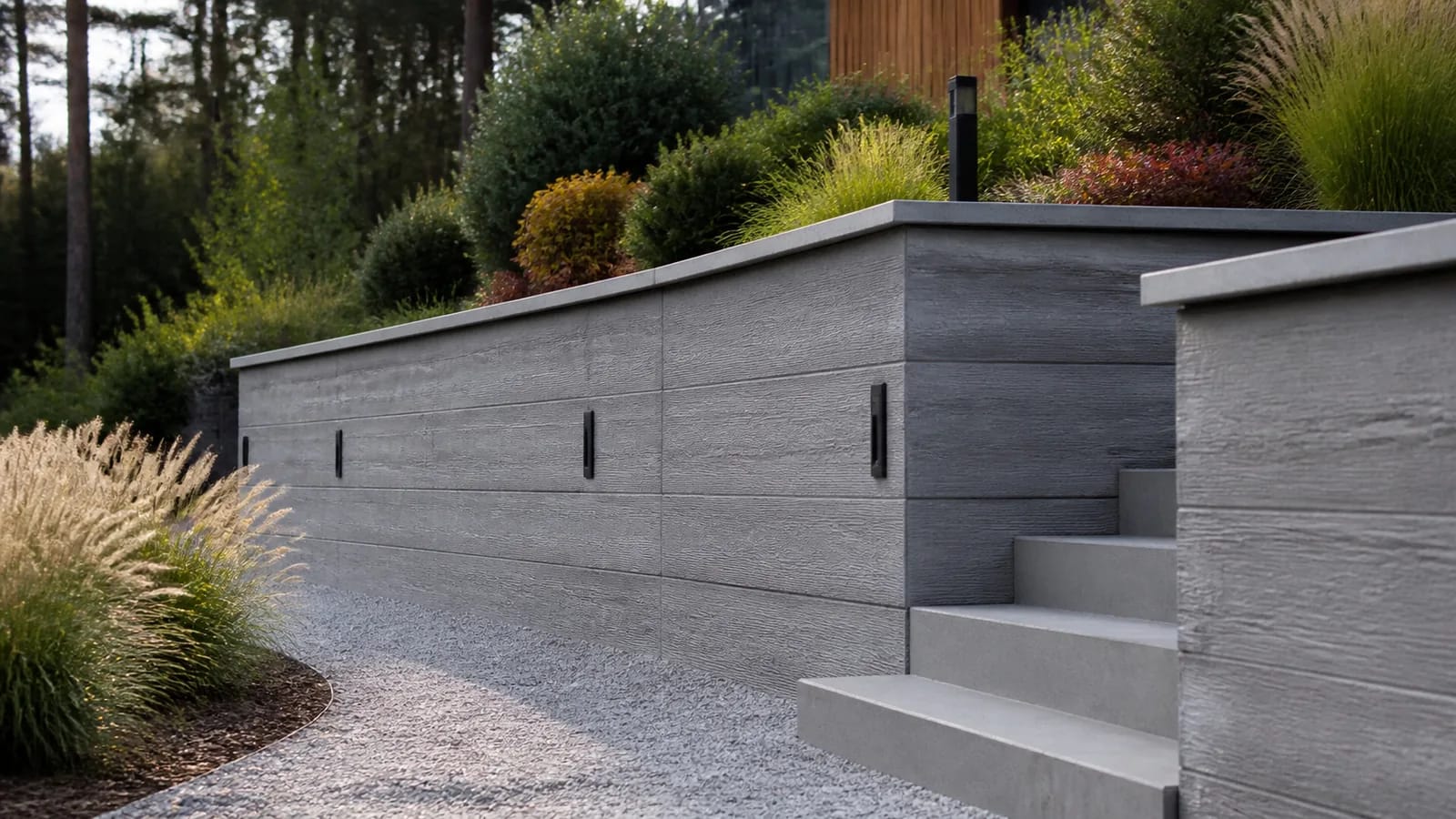

Облицовка — отделка, нагрузку держит бетон. Поэтому сначала считают и строят стенку, потом выбирают, чем её закрыть: натуральным камнем, клинкерной или фасадной плиткой, штукатуркой — или оставляют бетон с рисунком опалубки, как на обложке. Три правила идут от самой конструкции:

1. Не закрывать выпуски воды. СП 381 требует отверстия в лицевой стене для выпуска воды из пристенного дренажа (п. 6.3.13). В облицовке их повторяют, а не заделывают.
2. Резать облицовку по швам стенки. Секции стенки двигаются независимо — для этого швы и делают (п. 6.3.11). Сплошная плитка поверх шва треснет по нему.
3. Закрыть верх. По верху кладут крышку — плиты или парапет, — чтобы вода не затекала между бетоном и облицовкой.

Площадку у облицованной стенки подбирают по цвету облицовки: удобнее всего сравнить образцы плитки с фото стенки в шоуруме в Пушкино. Если облицовка из натурального камня, чем отличается каменная кладка от облицовки и как их узнать, — в статье о подпорной стенке из камня.

Что заложить в стенку до бетонирования?

• отверстия для выпуска воды из дренажа — по проекту (п. 6.3.13);
• деформационные швы — по таблице выше или по расчёту (п. 6.3.11);
• гильзы под кабель, если на стенке будут светильники: в готовом бетоне под провод придётся сверлить и штробить;
• крепления забора или ограждения, если их ставят на стенку.

Забор на стенке — нагрузка в её голове: ветер давит на полотно, и стенка получает горизонтальную силу и момент. Такие нагрузки СП 381 учитывает в расчёте на опрокидывание (пп. 6.3.14, 6.3.23), поэтому о заборе говорят проектировщику до расчёта, а не после.

Настенные уличные светильники с защитой IP65 есть в каталоге — например, «Факел» 6 Вт от 9 858 ₽/шт и «Квадратум» 4 Вт от 6 126 ₽/шт; остальные модели — в разделе уличного освещения. Как расставить свет у ступеней и перепадов — в статье об освещении дорожек.

Вопросы о бетонной подпорной стенке

Можно ли залить подпорную стенку без арматуры?

Массивную — можно по проекту: СП 381 прямо называет бетонные подпорные стенки без армирования и ставит им швы чаще — не дальше 10 м (п. 6.3.11), а армирование массивной стенки допускает конструктивное. Тонкую уголковую стенку армируют по расчёту по СП 63.13330 (п. 6.3.25).

Сколько стоит бетонная подпорная стенка?

Цены подпорной стенки на нашем сайте нет: в укладку она не входит и считается отдельно, по проекту. Сравнивая сметы подрядчиков, проверьте, что в них одинаковый состав: земляные работы, основание, класс бетона и армирование, гидроизоляция, дренаж с выпусками, засыпка, облицовка и крышка. Работы рядом со стенкой у нас: земляные — от 900 ₽/м², площадки и дорожки — от 2 800 ₽/м², лотки — от 1 500 ₽/п.м.

Источники и документы

• СП 381.1325800.2018, карточка документа в фонде Росстандарта: п. 4.1.6 — исходные данные; п. 5.1.7 — массивные и уголковые стенки; п. 6.3.4 — подошва уголковой стенки; пп. 6.3.11–6.3.14 — швы, гидроизоляция, выпуски воды, нагрузки; пп. 6.3.19–6.3.26 — расчёты и бетон; приложение Г.1.2 (редакция с изменением № 1).
• СП 82.13330.2016, карточка документа у Росстандарта: п. 6.32 — подпорные стены проектируют по СП 381, п. 6.33 — материалы с учётом климата (редакция с изменением № 3).
• Светильники: мощность и степень защиты — карточки раздела уличного освещения.
