Блоки для подпорной стенки: бетонные решения и критерии выбора

Для подпорной стенки берут три вида бетонных блоков: сплошные фундаментные ФБС, Г-образные уголковые элементы и пустотелые блоки, которые засыпают щебнем. ФБС по ГОСТ 13579-2018 — это бруски длиной 880, 1 180 или 2 380 мм, шириной 300–600 мм и высотой 580 или 280 мм; стенка из них держит грунт собственным весом, а Г-образный элемент — ещё и весом грунта на своей подошве (СП 381.1325800.2018, п. 5.1.7). Блок подбирают под расчёт стенки, а не стенку под блок. Блоков и стенок у нас нет: мы мостим площадки и дорожки на уровнях участка — от 2 800 ₽/м² — и ставим водоотводные лотки у подножия и вдоль верха стенки — от 1 500 ₽/п.м.

Какие блоки подходят для подпорной стенки?

Вид блока меняет форму и вес стенки, но не набор проверок: из чего бы её ни собрали, СП 381 считает её на сдвиг и, при большой нагрузке у верха, на опрокидывание (пп. 6.3.19–6.3.23). Какие проверки это и что они ловят — в статье о бетонной подпорной стенке. Стенки из дерева, металла и свай разобраны в статье о видах подпорных стенок.

Можно ли сделать подпорную стенку из ФБС?

Можно, но ФБС — не специальный блок для стенок. ГОСТ 13579-2018 написан для блоков стен подвалов и технических подполий, а сплошные блоки разрешает применять ещё и для фундаментов (раздел 1). В подпорной стенке ФБС работает как крупный блок массивной стены: такие стены СП 381 так и называет — «из крупных блоков, камней, бетона» — и среди областей их применения указывает благоустройство склонов и откосов (приложение Г, п. Г.1.1).

Марку блока читают так: ФБС 24.4.6-Т — сплошной блок 2 380 × 400 × 580 мм из тяжёлого бетона. Цифры — длина, ширина и высота в дециметрах, буква — вид бетона (ГОСТ 13579-2018, п. 4.3).

• Вес. Длинный ФБС 24.4.6 тяжелее тонны, его ставят краном. Место для техники и подъезд к стенке продумывают до начала работ — этого требует и СП 381 (п. 8.1.1).
• Мороз и вода. ГОСТ 13579-2018 марки по морозостойкости и водонепроницаемости не фиксирует: их задаёт проект по условиям работы и климату (п. 5.2.2). У подпорной стенки лицевая сторона открыта морозу, тыльная стоит во влажном грунте, поэтому F и W спрашивают в паспорте партии.

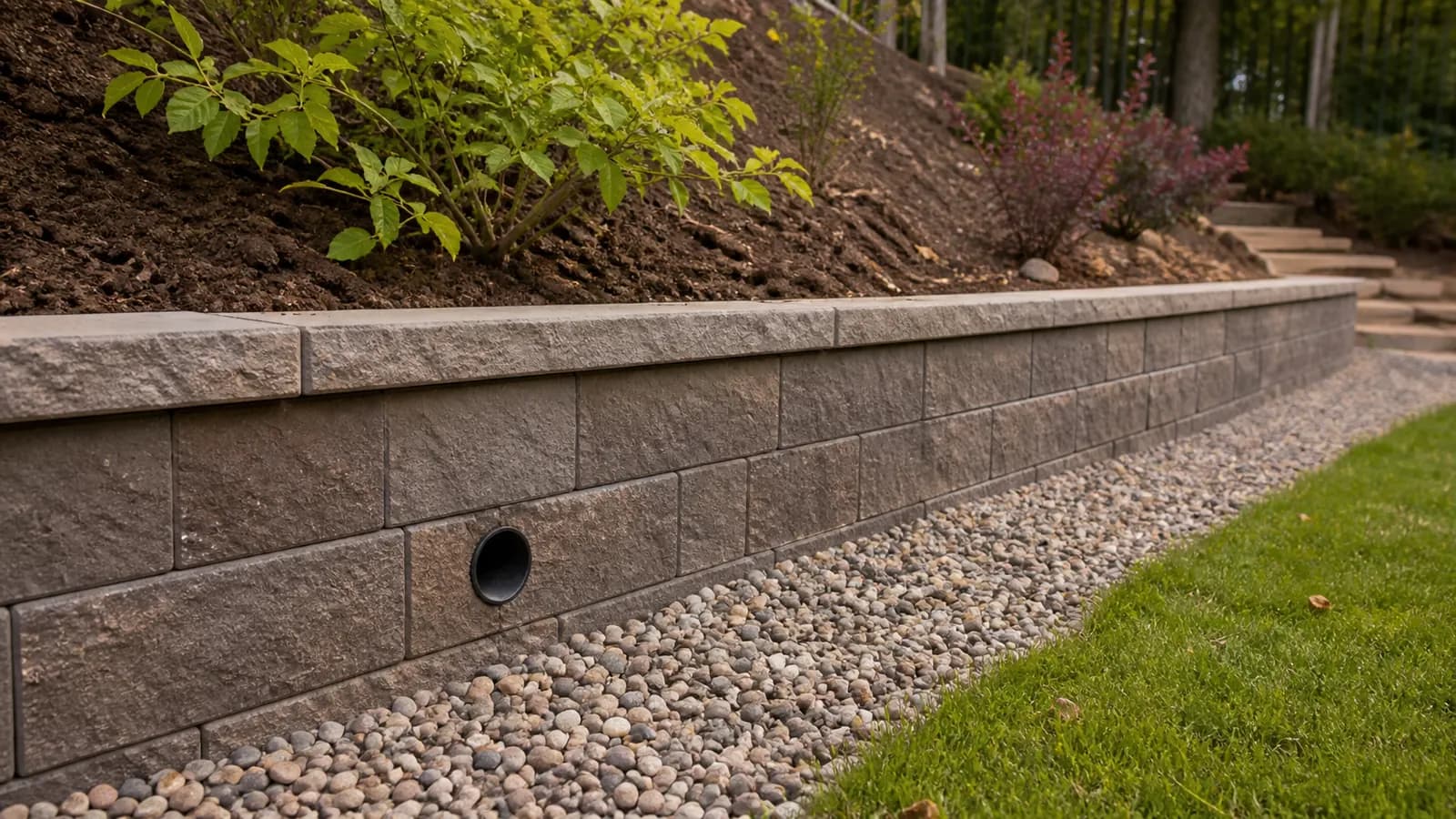

• Выход воды. Сплошной блок воду сквозь себя не пропускает. За стенкой нужен пристенный дренаж из камня, щебня или гравия с уклоном не меньше 0,005, а в стенке — отверстия для выпуска воды (СП 381, п. 6.3.13). Как его собирают — в статье о дренаже подпорной стенки.
• Вид. Лицевая сторона ФБС — серый бетон. Если стенка на виду, её облицовывают; как не закрыть при этом выпуски воды — в статье о бетонной подпорной стенке.

Чем Г-образный блок отличается от прямого?

Прямой блок держит грунт только своим весом, поэтому стенка из него толстая и тяжёлая. У Г-образного элемента есть плита-подошва, которая уходит под засыпку: грунт на ней прижимает стенку и не даёт ей опрокинуться — СП 381 называет это дополнительным пригрузом (п. 5.1.7б). Подошву берут не уже половины полной высоты стенки (п. 6.3.4), поэтому выемку под неё копают заметно шире самой стенки, а засыпают потом дренирующим грунтом — песчаным или крупнообломочным (п. 6.3.5).

Из этого следует практичное правило для хозяина участка: грунт над подошвой — часть конструкции. Копать там позже траншею под кабель, трубу или посадки без согласия проектировщика нельзя — это снимает пригруз, на который стенка рассчитана.

Что такое пустотелые блоки с засыпкой щебнем?

С 31 октября 2024 года в СП 381 отдельно описан ещё один способ: стенку собирают из заводских пустотелых элементов — коробов или оболочек, — ставят их друг на друга вертикально или с уклоном по мере отсыпки грунта и сразу заполняют полости щебнем (изменение № 1, п. 5.1.3, перечисление «д»). Такая стенка держит грунт частично своим весом, частично весом щебня и грунта в полостях — это комбинированное подпорное сооружение (п. 5.1.7г).

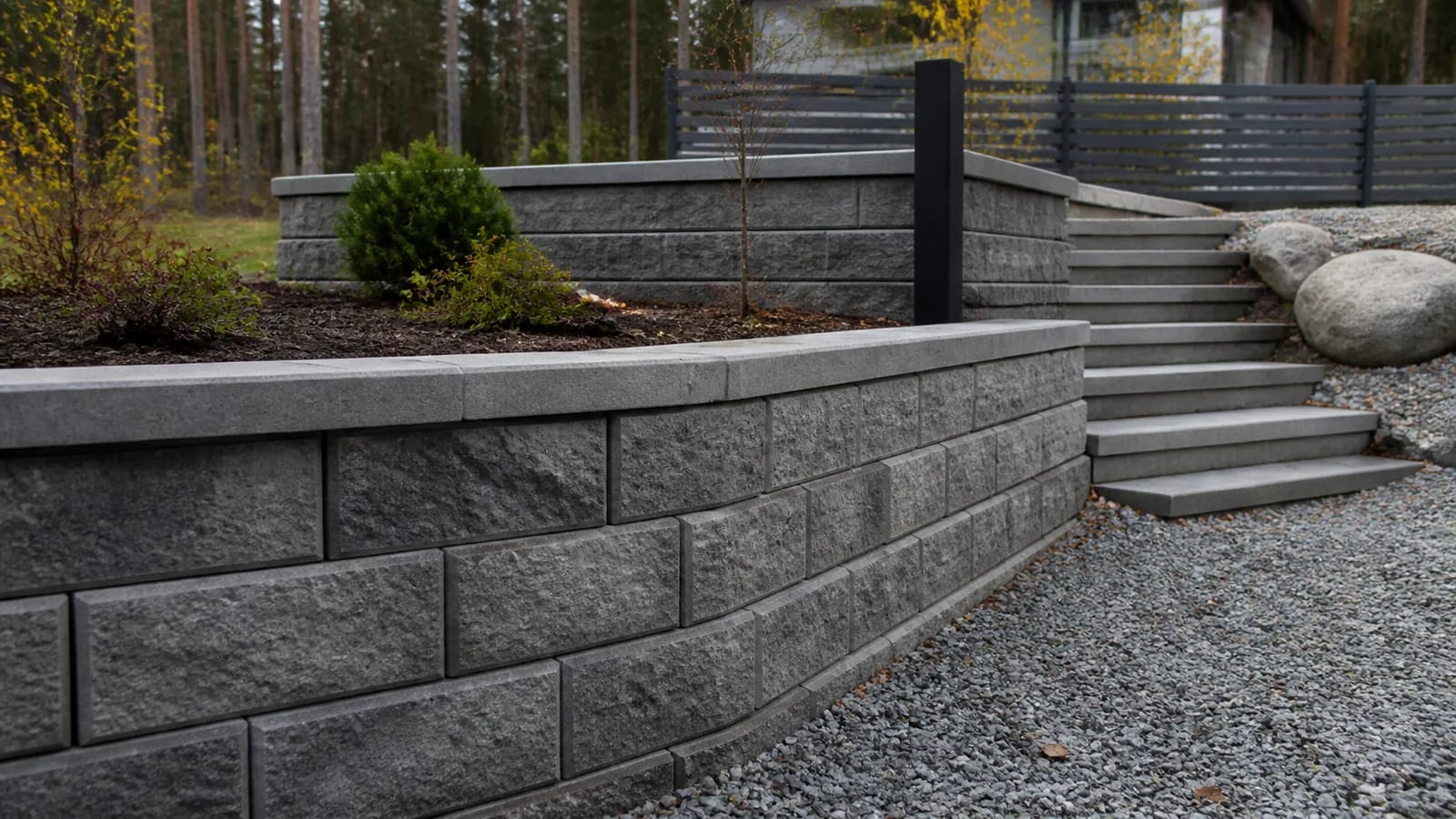

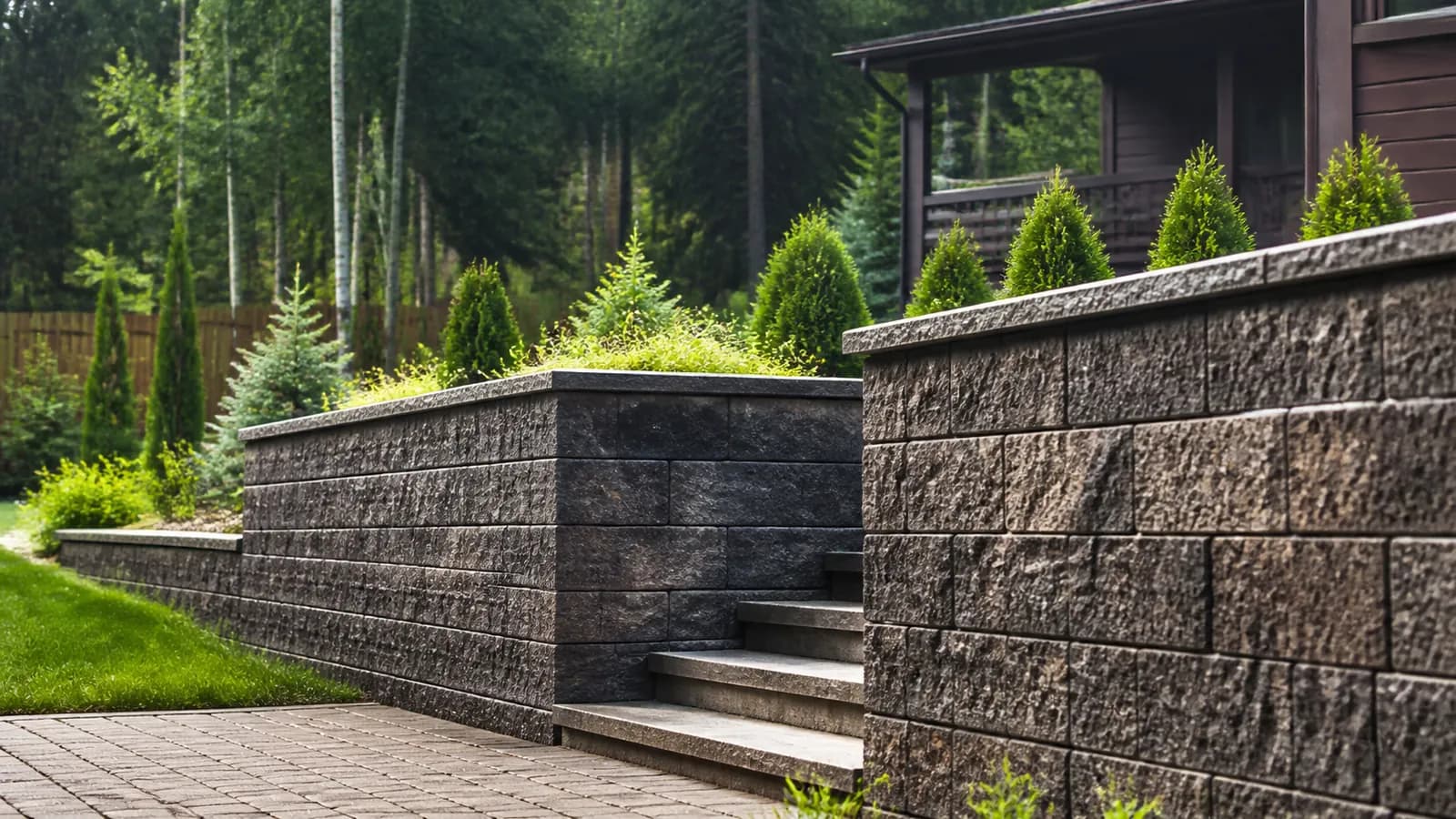

Небольшие декоративные блоки с колотой лицевой гранью, как на обложке статьи, по этой классификации — либо массивная стенка, если блок сплошной, либо комбинированная, если полости засыпают. В обоих случаях допустимую высоту, основание и отвод воды берут из инструкции производителя системы или из проекта, а не с фотографии чужой стенки.

Можно ли сложить стенку из тротуарной плитки или бордюра?

Для этого они не предназначены. Тротуарные плиты и брусчатка по ГОСТ 17608-2017 — изделия для покрытий дорожек, площадей и стоянок, а бортовой камень СП 82.13330.2016 относит к элементам сопряжения покрытий (п. 6.31). Бордюр держит край мощения, но не грунт перепада.

На участке с уровнями они нужны на самих площадках: садовый бордюр — от 264 ₽/шт, плитка для дорожек — от 1 246 ₽/м². Площадки сводят по высоте с готовым верхом стенки; как решают весь склон — ступенями, пологой дорожкой или террасами, — показано в разборе мощения на склоне.

Что спросить у продавца блоков?

• по какому документу сделан блок — ГОСТ или ТУ — и есть ли паспорт партии;
• класс бетона по прочности: железобетонные массивные и уголковые стенки СП 381 требует делать из тяжёлого бетона не ниже B15 (п. 6.3.25);
• марки по морозостойкости и водонепроницаемости: материалы подпорных стен выбирают с учётом климата района по СП 131.13330 (СП 82.13330.2016, п. 6.33);
• вес одного блока, чем его ставить и подъедет ли техника к месту стенки;
• для систем из декоративных или пустотелых блоков — инструкцию: до какой высоты, на каком основании и с каким дренажом их ставят;
• где в стенке будут отверстия для выпуска воды из дренажа (СП 381, п. 6.3.13).

Предложения сравнивают в одной единице — за штуку или за кубометр — и при одинаковом составе: блоки, доставка, кран, основание, дренаж, засыпка. Иначе дешевле кажется то, в котором просто не посчитали кран или дренаж.

Что из работ вокруг стенки можно заказать у нас?

Блоки мы не продаём, стенки не строим. Делаем то, что вокруг них: планировку площадок на уровнях — от 900 ₽/м², дорожки и площадки с основанием — от 2 800 ₽/м², бордюры — от 600 ₽/п.м, водоотводные лотки — от 1 500 ₽/п.м. Лотки Braer в каталоге — от 379 ₽/шт. Мощение делают после стенки: верх площадки сводят с готовым верхом стенки и её дренажем. Отметки перепада снимают на замере, выезд платный.

Вопросы о блоках для подпорной стенки

Сколько весит один блок ФБС?

По таблице 2 ГОСТ 13579-2018 справочная масса ФБС 24.4.6-Т — 1,30 т, ФБС 12.4.6-Т — 0,64 т, ФБС 9.4.6-Т — 0,47 т. Масса дана для тяжёлого бетона плотностью 2 400 кг/м³, объём бетона в этих блоках — 0,543, 0,265 и 0,195 м³. Если у партии другая плотность, вес пересчитывают по паспорту.

Можно ли поставить ФБС прямо на землю, без фундамента?

Глубину заложения подпорной стенки назначают как для фундаментов наружных стен зданий по СП 22.13330. В песчаных грунтах при обосновании подошву разрешено поднять выше глубины промерзания, но не меньше 0,6 м, в скальных — не меньше 0,3 м (СП 381, п. 6.3.8). Поставить блоки прямо на дёрн эти нормы не позволяют. Как устраивают основание и засыпку — в статье об устройстве подпорной стенки.

Источники и документы

• СП 381.1325800.2018 «Сооружения подпорные. Правила проектирования» в фонде Росстандарта: раздел 1 — габионы вне свода; п. 5.1.3 «д» и п. 5.1.7 — виды стенок; пп. 6.3.4, 6.3.5, 6.3.8 — подошва, засыпка, глубина; п. 6.3.13 — дренаж; пп. 6.3.19–6.3.25 — расчёты и бетон; п. 8.1.1 — техника; приложение Г.1.1 (редакция с изменением № 1).
• ГОСТ 13579-2018 «Блоки бетонные для стен подвалов» — карточка Росстандарта: раздел 1 — назначение блоков; п. 4.3 — марка; таблица 1 — размеры; таблица 2 — объём бетона и справочная масса; п. 5.2.2 — морозостойкость и водонепроницаемость задаёт проект.
• ГОСТ 17608-2017 «Плиты бетонные тротуарные» на сайте Росстандарта: область применения — плиты для покрытий дорожек, площадей и стоянок.
• СП 82.13330.2016 на сайте Росстандарта: п. 6.31 — бортовые камни, п. 6.32 — подпорные стены по СП 381, п. 6.33 — материалы с учётом климата (редакция с изменением № 3).
