Дренаж подпорной стенки: вода за конструкцией, выпуск и обслуживание

Дренаж подпорной стенки собирает воду из грунта за ней и выпускает её наружу, чтобы вода не копилась в засыпке и не давила на стенку вместе с грунтом. По СП 381.1325800.2018 (п. 6.3.13) у отдельно стоящей массивной или уголковой стенки со стороны грунта делают пристенный дренаж из камня, щебня или гравия с продольным уклоном не меньше 0,005 — это 5 мм на каждый метр длины. В лицевой стене оставляют отверстия для выпуска воды, а на склоне поверху, за стенкой, устраивают водоотводной кювет для дождевой воды.

Саму стенку считают отдельной сметой — в укладку она не входит. Воду вокруг неё уводят лотками: водоотводные лотки Braer — от 379 ₽/шт, их монтаж с точками стока — от 1 500 ₽/п.м, земляные работы — от 900 ₽/м². Трассы дренажа, колодцы и точки выпуска рисуют в схеме дренажа рабочей документации.

Зачем подпорной стенке дренаж?

Стенку считают на давление грунта засыпки и подземных вод (СП 381.1325800.2018, п. 6.3.14), причём давление воды прикладывают ко всем граням конструкции (п. 6.3.24). Вода, которой некуда уйти, делает засыпку тяжелее и давит на стенку сама. Зимой мокрый пучинистый грунт за стенкой расширяется при замерзании: для постоянных стенок геотехнической категории 2 и для всех стенок категории 3 в пучинистых грунтах свод правил требует учитывать силы морозного пучения (п. 6.2.26).

Поэтому дренаж — часть конструкции, а не дополнение к ней. Его закладывают в проект вместе с фундаментом и засыпкой и собирают до того, как пазуху засыплют: потом до него не добраться без раскопки.

Из чего состоит дренаж подпорной стенки?

На рисунке 6.4 СП 381.1325800.2018 у стенки с засыпкой показаны кювет, дренажные отверстия, пристенный дренаж и обратная засыпка; гидроизоляцию тыльной грани требует п. 6.3.12. Вместе они работают так:

Засыпку ведут дренирующим грунтом — песком или крупнообломочным. Супеси и суглинки допускаются только по обоснованию в проекте, глинистые грунты — по результатам опытных работ, а грунт с органическими и растворимыми включениями больше 5 % по весу нельзя (п. 6.3.5). Глина из котлована, засыпанная за стенку, пропускает воду медленно, и вода подолгу стоит в засыпке, даже если дренаж внизу есть.

Трубы в п. 6.3.13 нет: пристенный дренаж — это слой камня, щебня или гравия. Если проект кладёт в него перфорированную трубу с выпуском за край стенки, для неё действуют правила закрытого дренажа: вокруг трубы — фильтр из песчано-гравийной обсыпки или водопроницаемого материала, на поворотах — смотровые колодцы (СП 104.13330.2016, п. 8.4.10–8.4.11). Чтобы мелкий грунт не забивал щебень, дренажный слой отделяют от засыпки фильтром — о нетканом геотекстиле в этой роли статья о геотекстиле, о чистоте и фракции камня — о щебне для дренажа.

Куда выпускать воду из дренажа подпорной стенки?

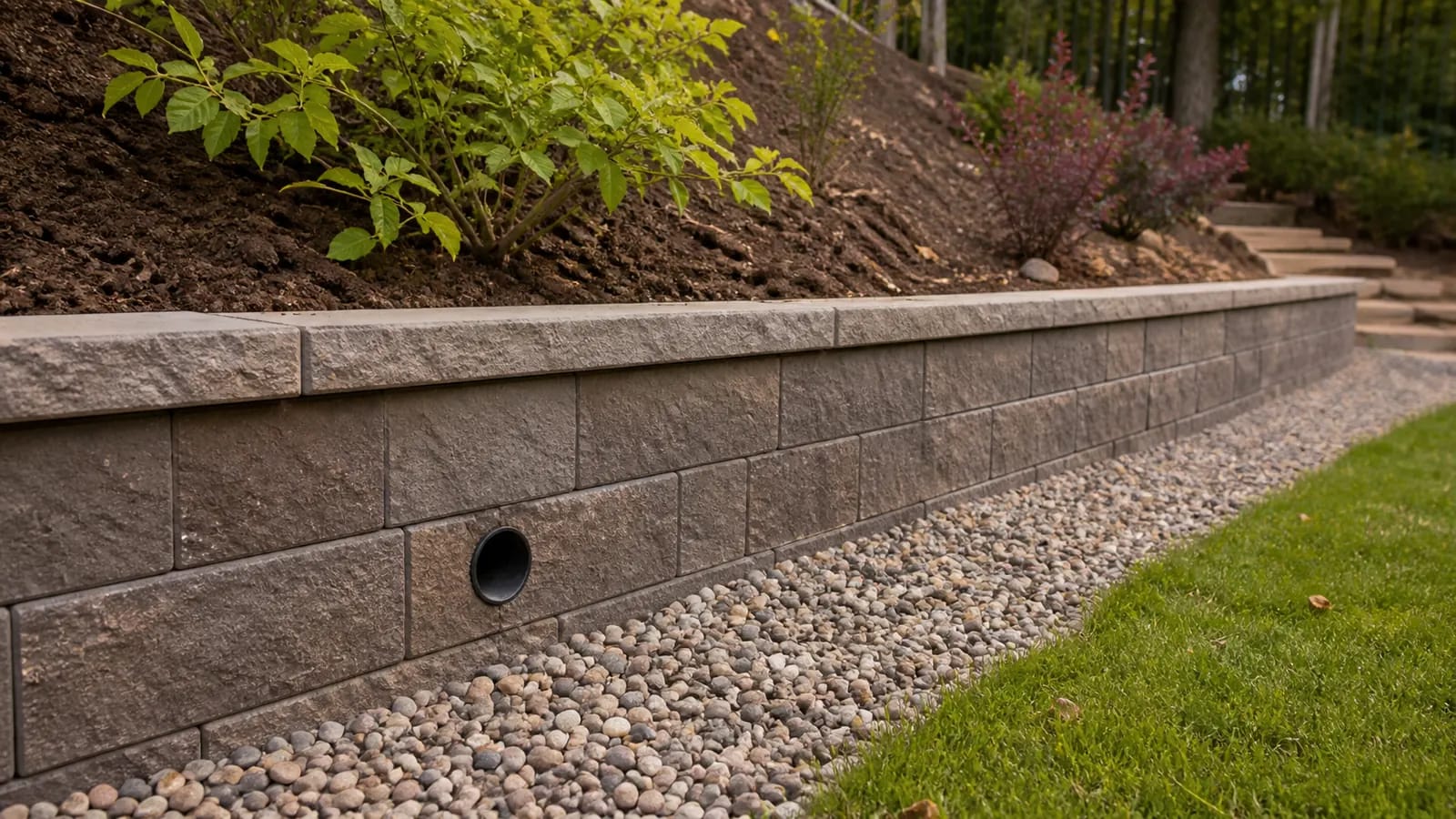

Через отверстия вода выходит к подошве стенки, на нижний уровень. Дальше ей нужен путь до точки выпуска, иначе она размывает грунт у подошвы и уходит под плитку нижней террасы. Её собирают лотком или кюветом вдоль подошвы и ведут к выпуску. Если нижняя терраса замощена, её поверхность ведут к лотку с уклоном не меньше 2,5 % (СП 508.1325800.2022, п. 5.3).

Выпуск выбирают так же, как у дренажа участка: самотёком в канаву, колодец или ливнёвку ниже дренажа. Сбрасывать воду в ливнёвку можно, когда она пропустит лишний расход и её владелец согласен (СП 104.13330.2016, п. 8.4.11). На соседний участок и на дорогу воду не выводят. Какие бывают выпуски, — в статье о дренаже участка.

Лоток у подошвы или поверху — наша работа: монтаж водоотводных лотков с точками стока стоит от 1 500 ₽/п.м, лотки Braer в каталоге — от 379 ₽/шт. Как лоток встраивают в мощение, — в статье о лотке в плитке.

Как понять, что дренаж стенки не работает?

Смотрят после затяжного дождя или в оттепель — тогда за стенкой больше всего воды.

При наклоне и трещинах у бровки не ставят машину, не складывают грунт и материалы, пока стенку не осмотрит конструктор: вода может быть лишь одной из причин.

Как обслуживать дренаж подпорной стенки?

1. Весной после схода снега и осенью после листопада убирайте листья и ил из кювета или лотка поверху и у подошвы.
2. Прочищайте дренажные отверстия снаружи — проволокой или струёй воды, не расширяя их.
3. Если в дренаже есть труба с колодцами, промывайте её через колодцы — для этого их и ставят на поворотах (СП 104.13330.2016, п. 8.4.11). Как сделать это без риска, — в статье о чистке дренажной системы.
4. Следите, чтобы водостоки с крыши и шланги не сбрасывали воду за стенку.
5. Не засыпайте отверстия и кювет, когда отсыпаете клумбы и сажаете растения у стенки.

Вопросы о дренаже подпорной стенки

Какого диаметра и с каким шагом делать отверстия в подпорной стенке?

В первой редакции СП 381.1325800.2018 было прямо сказано: отверстия диаметром 50 мм с шагом 3–6 м. С 31 октября 2024 года действует Изменение № 1, и в п. 6.3.13 осталось только требование делать в лицевой стене отверстия для выпуска подземных вод, без размеров. Диаметр, шаг и высоту отверстий теперь задаёт проект стенки.

Можно ли пустить в дренаж стенки воду с крыши?

Нет. Дренаж за стенкой по п. 6.3.13 выпускает подземную воду, а дождевую перехватывает кювет поверху. Водосток с крыши направляют в дождеприёмник (СП 508.1325800.2022, п. 5.3) и дальше в ливнёвку. В наших чертежах дренаж и ливнёвку в одну трубу не сводят: у них разные режимы.

Как сделать дренаж у готовой стенки, если его нет?

Пристенный дренаж лежит за стенкой под засыпкой, поэтому его делают, раскапывая пазуху, или перехватывают воду выше — кюветом или лотком поверху и дренажом на подходе. Что выбрать и можно ли сверлить отверстия в готовой стенке, решает проектировщик после осмотра стенки и засыпки.

Источники и документы

• СП 381.1325800.2018 «Сооружения подпорные. Правила проектирования» — карточка ФГБУ «Институт стандартизации», в редакции Изменения № 1 (приказ Минстроя России от 30.09.2024 № 659/пр, действует с 31.10.2024): морозное пучение (п. 6.2.26), засыпка (п. 6.3.5), гидроизоляция (п. 6.3.12), пристенный дренаж, отверстия и кювет (п. 6.3.13, рисунок 6.4), нагрузки и давление воды (п. 6.3.14, 6.3.24).
• СП 104.13330.2016 — карточка ФГБУ «Институт стандартизации», с Изменением № 1: фильтр вокруг дренажной трубы (п. 8.4.10), выпуск, сброс в ливнёвку и смотровые колодцы (п. 8.4.11).
• СП 508.1325800.2022 — карточка Росстандарта: уклон мощения к лоткам, приёмники под водостоками (п. 5.3).
