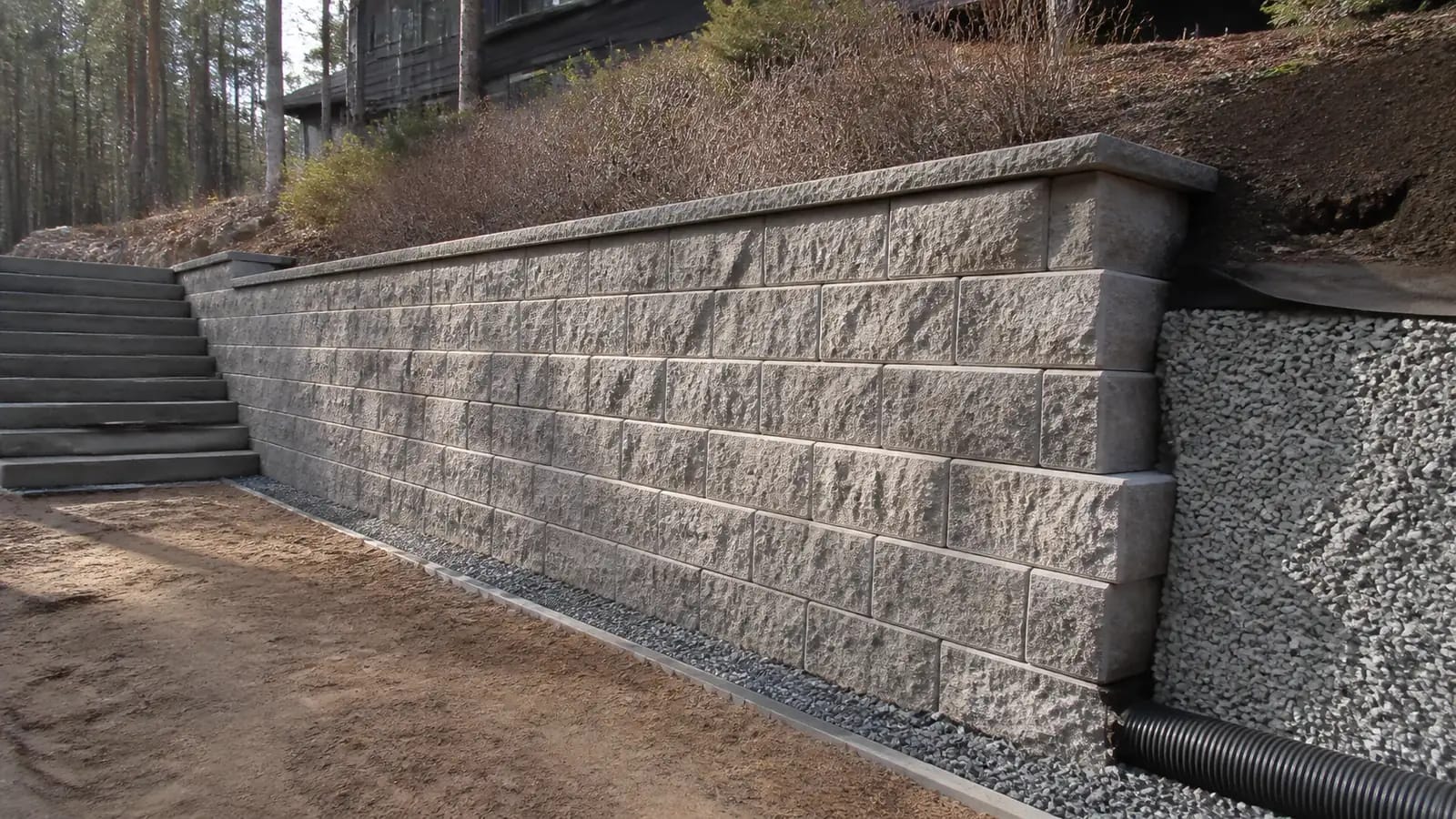

Устройство подпорной стенки: основание, тело, дренаж и обратная засыпка

Подпорная стенка — это не одна кладка, а несколько частей снизу вверх: подушка под фундамент (у сооружений благоустройства — не тоньше 10 см, СП 82.13330.2016, п. 4.13), подошва на расчётной глубине, тело с деформационными швами, гидроизоляция со стороны грунта, пристенный дренаж из камня, щебня или гравия и обратная засыпка песком или крупнообломочным грунтом (СП 381.1325800.2018, пп. 6.3.5–6.3.13). На склоне поверху добавляют водоотводной кювет.

Подпорные стенки в нашу укладку не входят. Вокруг стенки мы делаем земляные работы и планировку — от 900 ₽/⁠м², лотки для дождевой воды — от 1 500 ₽/⁠п.м, дорожки и площадки на уровнях — от 2 800 ₽/⁠м². Мостить над засыпкой начинают, когда стенка готова, а засыпка уплотнена.

Из каких частей состоит подпорная стенка?

Так устроены массивные стенки, которые держат грунт своим весом, и Г-образные (уголковые), которым помогает грунт, лежащий на их фундаментной плите (п. 5.1.7). Рисунок 6.4 СП 381 показывает разрез уголковой стенки целиком: лицевая стенка, фундаментная плита с «зубом», подготовка основания — «постель», пристенный дренаж, дренажные отверстия, обратная засыпка и водоотводной кювет поверху. Какую глубину и какие уклоны дать подошве, разобрано в статье про уклоны и размеры стенки.

В каком порядке делают подпорную стенку?

1. Данные и проект. Топосъёмка с отметками и инженерные изыскания — исходные данные для проекта (СП 381, п. 4.1.6). В проекте уже решены форма, глубина, материал, дренаж и выпуск воды.
2. Разбивка. Ось стенки и отметки выносят на участок прибором по чертежу, а не рулеткой от забора.
3. Подрезка грунта. Массивные и Г-образные стенки строят в предварительно разработанной выемке (п. 5.1.3, «а»), поэтому объём земляных работ оценивают заранее, особенно на склоне и в тесноте (приложение Г).
4. Основание. Подушка, «постель», подошва. Отметки и уклон подошвы проверяют нивелиром до бетонирования.
5. Тело стенки. Кладка или бетонирование секциями между деформационными швами.
6. Гидроизоляция и дренаж. Изоляция тыльной грани, дренирующий слой вдоль неё, отверстия в лицевой стене и выпуск воды.
7. Обратная засыпка. Слоями с уплотнением по СП 45.13330 (п. 6.3.5 СП 381).
8. Водоотвод и мощение. Кювет или лоток поверху, планировка, дорожки и площадки на уровнях.

Всё, что следующий слой закроет, принимают до того, как его закроют: фото с датой и рулеткой в кадре, отметки подошвы, толщина подушки, уклон дренажа. Потом проверить это можно только раскопкой.

Как безопасно выкопать выемку под подпорную стенку?

Работать в выемке с вертикальными стенками без крепления СП 381 допускает только неглубоко — выше уровня грунтовых вод и без подземных сооружений рядом: до 1,0 м в насыпных и песчаных грунтах, до 1,25 м в супеси, до 1,5 м в суглинке и глине (приложение М, п. М.1). Глубже стенки выемки делают откосами по таблице М.1 или ставят крепление.

Крутизна в таблице — отношение высоты откоса к заложению. Пример: в суглинке выемка глубиной 2 м требует откоса 1:0,5 — на каждый метр глубины полметра в сторону. Неслежавшимися считают насыпи моложе двух лет из песка и моложе пяти лет из глинистых грунтов (примечание 2) — так бывает у недавно построенного дома. Выемку, вырытую зимой, после оттепели осматривают заново (п. М.4).

Чем засыпать пазуху за подпорной стенкой?

Обратную засыпку делают дренирующим грунтом — песчаным или крупнообломочным. Местные супеси и суглинки допускаются только при обосновании в проекте, глинистые грунты — по результатам опытных работ, а грунт, в котором органических и растворимых включений больше 5 % по весу, применять нельзя (СП 381, п. 6.3.5). Грунт, снятый при подрезке склона, идёт в засыпку, только если проходит эти условия; растительный слой с корнями и дёрном проверяют первым.

Уплотняют засыпку слоями по СП 45.13330. Виброплита или каток у самой стенки добавляют к давлению грунта своё, и СП 381 требует учитывать это дополнительное давление в расчёте (п. 6.3.6, приложение Ж): оно зависит от веса и типа машины и толщины слоя. Поэтому трамбовать машиной тяжелее, чем заложено в проекте, и слоями толще проектных нельзя.

Если на засыпке будет плитка, грунт насыпи под покрытием уплотняют до коэффициента не ниже 0,98, в остальных местах — не ниже 0,95 (СП 82.13330.2016, п. 4.13). Рыхлая засыпка просядет вместе с мощением над ней.

Зачем подпорной стенке швы и через сколько метров их делают?

Постоянную стенку на открытом воздухе делят деформационными и температурно-усадочными швами на секции, причём швы ставят так, чтобы каждая секция опиралась на однородный грунт. Шаг швов определяют расчётом, а без расчёта он не больше (СП 381, п. 6.3.11):

• 10 м — бетонная и бутобетонная стенка без армирования;
• 15 м — каменная стенка без армирования;
• 20 м — монолитная бетонная с конструктивным армированием;
• 25 м — монолитная и сборно-монолитная железобетонная;
• 30 м — сборная железобетонная.

Пример: неармированную бетонную стенку длиной 24 м без расчёта делят минимум на три секции по 8 м.

Что добавляется у монолитной железобетонной стенки?

Г-образную стенку из монолитного железобетона СП 381 называет в большинстве случаев самым экономичным подпорным сооружением, если нет стеснённых условий (приложение Г, п. Г.1.2), а до перепада 7 м её целесообразно делать консольной, без анкеров и контрфорсов (п. 6.3.3). По сравнению с кладкой добавляются опалубка, армирование и бетонирование секциями между швами — без расчёта не длиннее 25 м. Конструкцию защищают от коррозии по СП 72.13330, тыльную грань — гидроизоляцией (п. 6.3.12). Класс бетона, диаметр и шаг арматуры берут только из проекта. Где у бетонной стенки нужен расчёт и чем её облицовать — в статье «Бетонная подпорная стенка».

Вопросы об устройстве подпорной стенки

Когда подпорную стенку можно засыпать грунтом?

Когда это разрешает проект: кладка или бетон набрали нужную прочность, гидроизоляция и дренаж приняты и сфотографированы. Засыпка раньше срока нагружает стенку, которая ещё не держит расчётное давление.

Нужны ли отверстия в лицевой стене, если за ней уже есть дренаж?

Да. Для отдельно стоящих массивных и Г-образных стенок СП 381 требует и пристенный дренаж, и отверстия в лицевой стене для выпуска подземных вод (п. 6.3.13). Как их расположить, куда вывести воду и как обслуживать дренаж, рассказано в статье о дренаже подпорной стенки.
