Одного угла наклона для всех подпорных стенок в нормах нет, но уклоны заданы числами. По СП 381.1325800.2018 подошву вдоль стенки ведут горизонтально или с уклоном не больше 0,2 (20 см на метр), поперёк — не больше 0,125 и только в сторону засыпки (п. 6.3.9), пристенный дренаж — с уклоном не меньше 0,005, то есть 5 мм на метр (п. 6.3.13). Грани бывают вертикальными, наклонными или ступенчатыми — схему выбирает проектировщик по расчёту (п. 6.3.2).
Сама стенка — отдельная инженерная конструкция, в нашу укладку она не входит. Отметки верха и низа, уклоны участка и путь воды мы показываем в рабочей документации, в разделе «Вертикальная планировка», а на участке делаем то, что вокруг стенки: земляные работы и планировку — от 900 ₽/м², дорожки и площадки на уровнях — от 2 800 ₽/м², водоотводные лотки — от 1 500 ₽/п.м.
Какой наклон бывает у граней подпорной стенки?
У стенки две грани: лицевая — та, что видна, и тыльная — та, к которой прижат грунт. На рисунке 5.1 СП 381 показаны массивные стенки с двумя вертикальными гранями; с вертикальной лицевой и наклонной тыльной; с наклонной лицевой и вертикальной тыльной; с двумя симметричными наклонными гранями; с обеими гранями, наклонёнными в сторону засыпки; со ступенчатой или ломаной тыльной гранью. Какую схему взять, зависит от назначения стенки, её высоты и грунтов (п. 6.3.2).
Массивная стенка держит грунт собственным весом, сопротивляясь сдвигу и опрокидыванию (п. 5.1.7). Наклон граней входит в этот расчёт вместе с размерами подошвы, поэтому это не декоративный приём. Выпрямить на площадке стенку, которая в проекте наклонена, или завалить вертикальную «для надёжности» без конструктора нельзя: расчёт после этого описывает уже другую конструкцию.
Какой уклон допускается у подошвы подпорной стенки?
Подошва — нижняя опорная плоскость стенки. Если стенка идёт вдоль склона, подошву можно вести с уклоном не больше 0,2 — это 20 см подъёма на каждый метр длины. Если склон круче, подошву делают ступенчатой (п. 6.3.9, рисунок 6.4, б).
Поперёк стенки подошву делают горизонтальной или с наклоном внутрь, к засыпке, — не больше 0,125, то есть 12,5 см на метр ширины. Наклон подошвы наружу, к лицевой стороне, этот пункт не предусматривает. Если стенке не хватает сопротивления сдвигу, подошву делают с «зубом» — выступом, направленным вниз.
Перевод уклонов в сантиметры: 0,2 — 20 см на метр, 0,125 — 12,5 см на метр, 0,005 — 5 мм на метр. Уклон подошвы проверяют нивелиром по отметкам из чертежа до бетонирования, а не после.
Какой ширины делают подошву и насколько заглубляют стенку?
Для Г-образной (уголковой) стенки без анкеров и контрфорсов СП 381 даёт правило предварительных размеров (п. 6.3.4): полная ширина фундаментной плиты — не меньше половины полной высоты стенки, B ≥ 0,5H, а вынос плиты вперёд за лицевую грань — 0,2–0,3 этой ширины. Полная высота — вместе с частью, которая уходит в землю. Пример: стенка общей высотой 1,6 м получит плиту не уже 0,8 м, из них 16–24 см — впереди лицевой грани. Это стартовые цифры для расчёта, а не готовый размер.
Глубину заложения постоянной стенки выбирают так же, как для фундаментов наружных стен здания по СП 22.13330, — по грунтам, климату и нагрузкам (п. 6.3.8). В песчаных грунтах при обосновании подошву можно поднять выше глубины сезонного промерзания, но глубина всё равно не меньше 0,6 м, в скальных — не меньше 0,3 м.
Толщину тела и армирование свод правил оставляет расчёту. Копировать их с фотографии или с соседнего участка нельзя: у той стенки другой перепад, другой грунт и другая нагрузка у бровки.
Какие уклоны нужны, чтобы вода не давила на стенку?
За отдельно стоящей стенкой со стороны грунта делают пристенный дренаж из камня, щебня или гравия с продольным уклоном не меньше 0,005, а в лицевой стене — отверстия для выпуска подземных вод (п. 6.3.13). Если стенка стоит на склоне, поверху со стороны высоких отметок устраивают водоотводной кювет — он перехватывает дождевую воду раньше, чем она уйдёт в засыпку. Как собрать дренаж и куда выпустить воду, разобрано в статье о дренаже подпорной стенки.

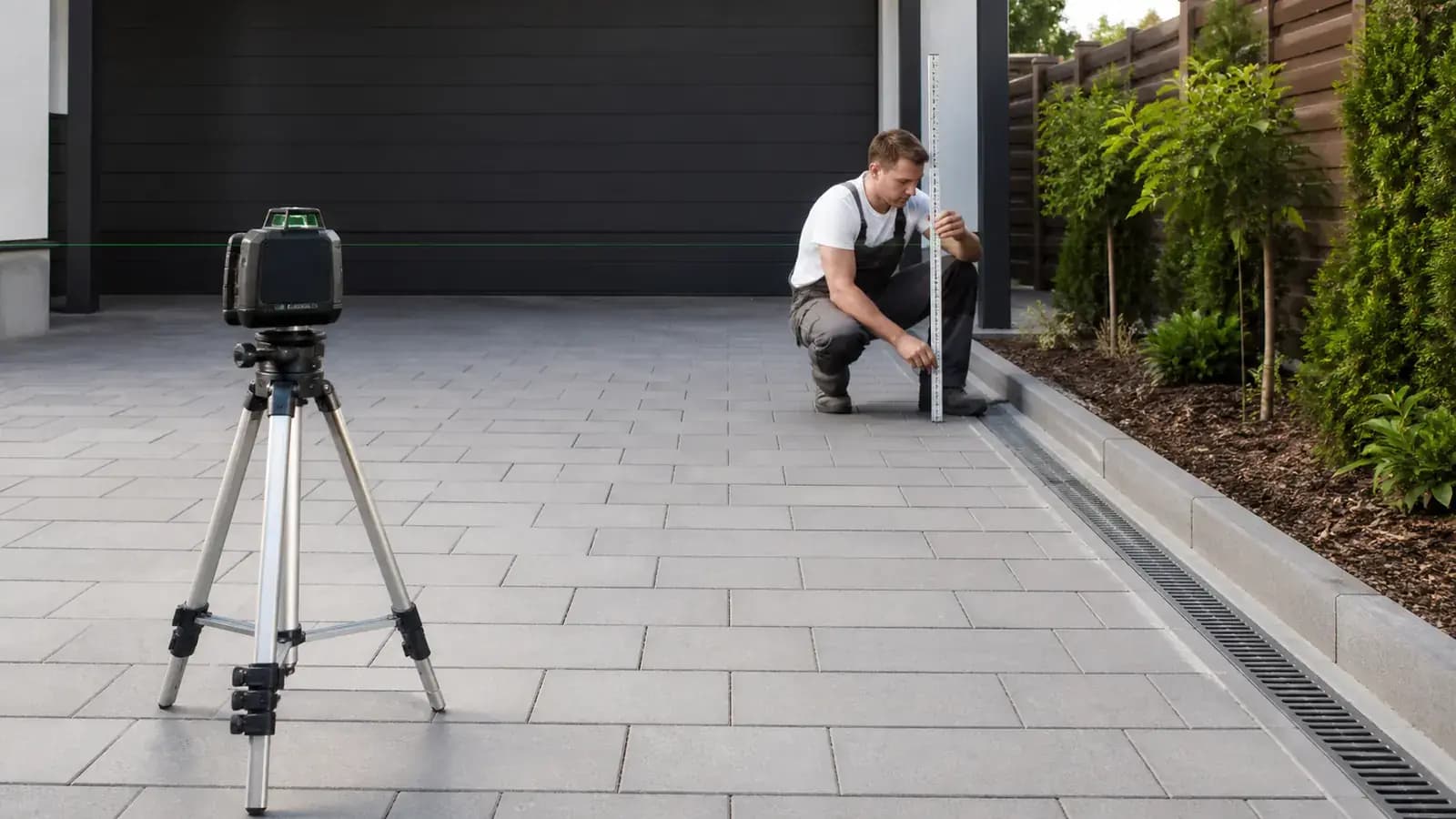

Воду с мощения на верхнем уровне собирают лотком и уводят в точку стока, а не оставляют впитываться в засыпку за стенкой. Уклон покрытия к лотку — минимум 2,5 см на метр: столько свод правил о мощении СП 508.1325800.2022 (п. 6.4) требует для стока к водоприёмникам. Как его выставить, рассказано в статье «Уклон тротуарной плитки». Лотки Braer в каталоге — от 379 ₽/шт, монтаж лотков с точкой стока — от 1 500 ₽/п.м.
Что проектировщик ставит в чертёж подпорной стенки?
| Параметр | Что сказано в СП 381.1325800.2018 | Пункт |
|---|---|---|
| Форма и наклон граней | вертикальные, наклонные или ступенчатые — по назначению, высоте и грунтам | 6.3.2, рис. 5.1 |
| Уклон подошвы вдоль стенки | горизонтально или не больше 0,2; круче — подошва ступенями | 6.3.9 |
| Уклон подошвы поперёк | горизонтально или до 0,125 в сторону засыпки; против сдвига — «зуб» | 6.3.9 |
| Ширина плиты Г-образной стенки | предварительно B ≥ 0,5H, вынос вперёд 0,2–0,3B | 6.3.4 |
| Глубина заложения | как у фундаментов наружных стен по СП 22.13330; в песке при обосновании — не меньше 0,6 м | 6.3.8 |
| Вода | пристенный дренаж с уклоном от 0,005, отверстия в лицевой стене, кювет поверху на склоне | 6.3.13 |
| Нагрузки | давление засыпки и подземных вод, временные нагрузки на поверхности, в том числе от машин | 6.3.14 |
Исходные данные для чертежа — результаты инженерных изысканий (п. 4.1.6) и топосъёмка с отметками. Скажите проектировщику, что будет стоять у бровки — парковка, дом, забор, склад материалов, — и где проходят кабели и трубы. Нагрузки, которой не было в задании, нет и в расчёте — стенка на неё не рассчитана.
Вопросы про наклон подпорной стенки
Старая подпорная стенка стала заваливаться вперёд — это допустимый уклон?
Нет. Проектный наклон — только тот, что в чертеже, а стенка, которая отклоняется от своего построенного положения, деформируется. Уберите нагрузку от бровки, сфотографируйте стенку из одной точки с датой, измерьте отклонение отвесом и пригласите инженера на обследование: причину — воду за стенкой, подошву или нагрузку сверху — выясняют на месте.
Почему подошву подпорной стенки нельзя наклонять наружу?
Давление грунта толкает стенку наружу, и подошва с наклоном в ту же сторону помогает ей съехать. Поэтому п. 6.3.9 СП 381 разрешает только горизонтальную подошву или наклон внутрь, к засыпке, не больше 0,125, а при нехватке сопротивления сдвигу добавляет «зуб». Числа из этой статьи относятся к стенкам, на которые распространяется СП 381: габионы и армированный грунт он не охватывает (п. 1).
Источники и документы
- Свод правил о подпорных сооружениях — СП 381.1325800.2018, карточка документа у Росстандарта, действует с изменением № 1: п. 1 — область применения, п. 5.1.7 и рисунок 5.1 — виды массивных стенок, п. 6.3.2 — грани, п. 6.3.4 — размеры уголковой стенки, пп. 6.3.8–6.3.9 — глубина и уклоны подошвы, п. 6.3.13 — дренаж и кювет, п. 6.3.14 — нагрузки.
- Нормы благоустройства территорий — СП 82.13330.2016, карточка документа у Росстандарта: п. 6.32 — подпорные стены в благоустройстве проектируют по СП 381.1325800 и другим сводам.
- Основания зданий и сооружений — СП 22.13330.2016, карточка документа у Росстандарта: глубина заложения фундаментов, на которую ссылается п. 6.3.8 СП 381.
- Отметки и уклоны участка с перепадом — вертикальная планировка в рабочей документации
- Водоотводные лотки Braer от 379 ₽/шт, монтаж с точкой стока от 1 500 ₽/п.м — каталог водоотвода
- Земляные работы от 900 ₽/м², дорожки с основанием от 2 800 ₽/м² — страница укладки; подпорные стенки в укладку не входят
