Подпорная стенка из камня: конструкция, дренаж и внешний вид

Каменная подпорная стенка — массивная: грунт она держит собственным весом, как стенка из бетона или крупных блоков (СП 381.1325800.2018, п. 5.1.7). Поэтому её ставят на основание в выемке, за ней делают пристенный дренаж из камня, щебня или гравия с уклоном не меньше 0,005, а в самой стенке оставляют отверстия для выпуска воды (п. 6.3.13). Стенку из камня без армирования режут деформационными швами — без расчёта не дальше 15 м один от другого (п. 6.3.11). Кладка стенки в укладку не входит — это отдельная смета. Площадки у неё мостим — от 2 800 ₽/⁠м² — и подбираем плитку под камень в тон кладке — от 2 397 ₽/⁠м².

Как устроена подпорная стенка из камня?

Массивную стенку, в том числе каменную, строят в заранее разработанной выемке: сначала подрезают склон, потом кладут стенку и засыпают пазуху за ней (СП 381, п. 5.1.3а, приложение Г.1.1). Объём земляных работ оценивают до выбора камня — особенно на крутом склоне и рядом с домом или забором.

Наклон граней — отдельный вопрос: что в нём задаёт проектировщик, разобрано в статье об уклоне подпорной стенки.

Сухая кладка или на растворе — что говорят нормы?

СП 381 не делит каменные стенки на сухие и на растворе: обе — массивные стены из каменной кладки (п. 5.1.7а), и проверки для них одни и те же. Дренаж и отверстия для воды п. 6.3.13 требует у любой отдельно стоящей массивной стенки — открытые швы сухой кладки этого требования не отменяют.

Габион — камень в сетчатых коробах — тоже держит грунт весом, но СП 381 на габионы не распространяется (раздел 1): их проектируют по другим документам и инструкции производителя сетки. Чем габион и другие виды стенок отличаются по назначению, — в статье о видах подпорных стенок.

Куда уводить воду из-за каменной стенки?

Вода за стенкой давит на неё вместе с грунтом — давление подземных вод входит в расчёт (СП 381, п. 6.3.14). Поэтому у отдельно стоящей массивной стенки свод требует три вещи: пристенный дренаж из камня, щебня или гравия с продольным уклоном не меньше 0,005 — это 5 мм на метр, отверстия в лицевой стене для выпуска воды и, если стенка стоит на склоне, водоотводной кювет по верху со стороны высоких отметок (п. 6.3.13). Как собрать дренаж и куда вывести трубу — в статье о дренаже подпорной стенки.

Если над стенкой площадка или дорожка из плитки, воду с неё уводят от бровки уклоном покрытия и перехватывают лотком вдоль края, чтобы она не уходила в засыпку за стенкой. Монтаж лотков — от 1 500 ₽/⁠п.м, лотки Braer в каталоге — от 379 ₽/⁠шт: раздел водоотвода.

Кладка из камня или облицовка: как отличить?

Снаружи обе стенки выглядят каменными. В кладке нагрузку несёт сам камень. При облицовке стенку держит бетонное или блочное тело, а камень — это плиты поверх него. СП 381 перечисляет для массивных стенок и бетон, и бутобетон, и каменную кладку (п. 5.1.7а), и от материала тела зависят расчёт и шаг швов: у каменной стенки без армирования — до 15 м, у бетонной — от 10 до 30 м в зависимости от армирования (п. 6.3.11).

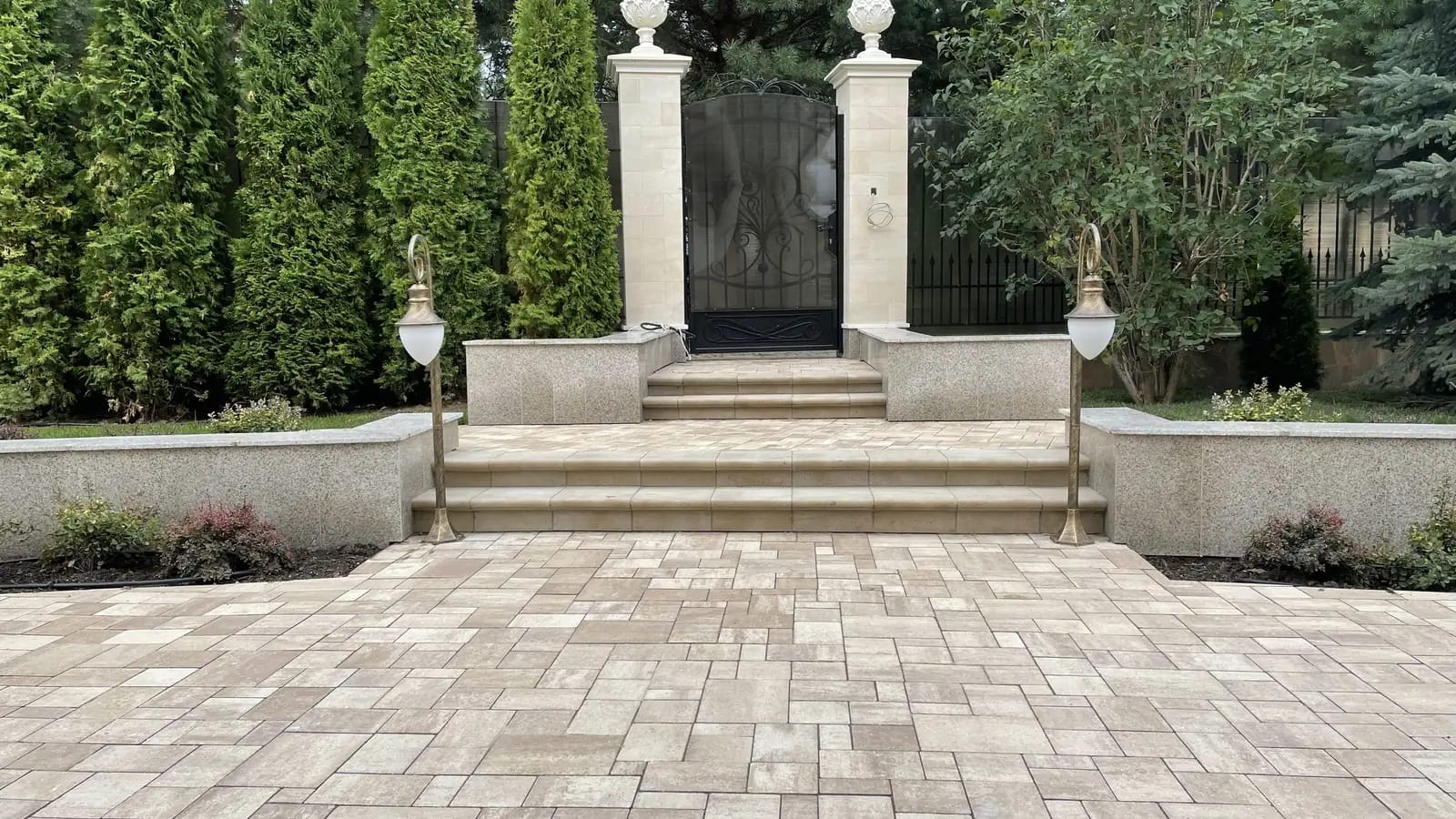

На фото лицевая сторона собрана из ровных прямоугольных плит с тонкими швами, по верху — отдельная крышка. Что внутри, по снимку не сказать. Поэтому у готовой стенки просят исполнительную документацию, а у новой — разрез в проекте: тело, облицовка, дренаж, выпуски воды. Как облицовывают бетон и не закрыть при этом выпуски — в статье о бетонной подпорной стенке.

Какой камень выбрать и что положить рядом со стенкой?

Материалы подпорных стен выбирают с учётом климата района: СП 82.13330.2016 отсылает здесь к климатическим условиям СП 131.13330 (п. 6.33). Для подмосковной зимы с оттепелями морозостойкость камня и раствора спрашивают у поставщика до покупки. Натурального камня для кладки и готовых плит-крышек на стенку в нашем каталоге нет.

Площадку и дорожки у стенки часто делают в тон камню. Бетонная плитка с фактурой камня в каталоге — это «Искусственный камень» Выбор-С с лицевым слоем из гранитного песка — от 2 397 ₽/⁠м², «Гранит Премиум» Steingot с крошкой натурального гранита — подборка от 2 972 ₽/⁠м² — и «Гранито» Steingot под колотый природный камень, например цвета «Степной камень», — от 2 809 ₽/⁠м². Чем эти коллекции отличаются — в статье о плитке под камень.

Сравнить образцы с камнем стенки удобнее вживую: возьмите фото стенки при дневном свете в шоурум в Пушкино. Край площадки у газона держат бордюром в тон — например, из подборки «Гранит» — от 305 ₽/⁠шт.

Вопросы о каменной подпорной стенке

Можно ли сложить каменную подпорную стенку своими руками?

Сложить можно, но размеры стенки берут не с картинки. СП 381 требует проверить её на сдвиг, а при нагрузке у верха — на опрокидывание; исходные данные для этого — результаты инженерных изысканий: грунт, вода, нагрузки (пп. 4.1.6, 6.3.19, 6.3.23). С какой высоты без проекта уже не обойтись, разобрано в статье о высоте подпорной стенки.

Старая каменная стенка выпирает — можно ли её сохранить?

Решает обследование. Для существующей стенки СП 381 требует техническое обследование по ГОСТ 31937 — со вскрытием или геофизическими методами: размеры, глубина, материал и его состояние (пп. 11.6.2, 11.6.3). По его итогам проект решает, оставить стенку, усилить её — например, монолитной «рубашкой» — или заменить (п. 11.6.4).

Источники и документы

• Свод правил 381.1325800.2018 о подпорных сооружениях — Росстандарт: раздел 1 — габионы вне свода; п. 4.1.6 — исходные данные; пп. 5.1.3, 5.1.7 — виды стенок; пп. 6.3.2, 6.3.5, 6.3.9, 6.3.11, 6.3.13, 6.3.14 — грани, засыпка, подошва, швы, дренаж, нагрузки; пп. 6.3.19, 6.3.23 — расчёты; пп. 11.6.2–11.6.4 — существующие стенки; приложение Г.1.1 (редакция с изменением № 1).
• Свод правил по благоустройству 82.13330.2016 — Росстандарт: п. 6.32 — подпорные стены проектируют по СП 381, п. 6.33 — материалы с учётом климата (редакция с изменением № 3).
• Фактура и состав лицевого слоя плитки — описания заводов в карточках каталога плитки.
