Дренажные трубы для участка: диаметр, перфорация и обсыпка

Для дренажа участка нужна перфорированная труба: она принимает воду из грунта через отверстия и работает только вместе с фильтром — песчано-гравийной обсыпкой или обёрткой из искусственного материала (СП 104.13330.2016 «Инженерная защита территории от затопления и подтопления», п. 8.4.10). Диаметр и число отверстий определяют расчётом по притоку воды. Смотровые колодцы ставят на каждом повороте, врезке и смене уклона, а на прямых участках — не реже чем через 50 м (п. 8.4.11). Сплошная ливнёвая труба воду из грунта не соберёт, а дренажная не годится для воды с крыши.

Труб в нашем каталоге нет. Дренаж мы делаем в комплексном благоустройстве — до дорожек и газона, а трассы, колодцы и точку сброса рисуем в рабочей документации. Если вода приходит сверху, трубы в земле не нужны — хватает лотков: монтаж — от 1 500 ₽/⁠п.м, бетонные лотки Braer — от 379 ₽/⁠шт.

Из чего делают дренажные трубы?

СП 104.13330.2016 (п. 8.4.9) называет керамические, хризотилцементные, бетонные, железобетонные и поливинилхлоридные дренажные трубы. Материал выбирают по глубине заложения и агрессивности воды и грунта: бетонные, железобетонные и хризотилцементные трубы применяют только там, где вода и грунт не агрессивны к бетону.

Кроме того, выпускают полимерные гофрированные дренажные трубы по техническим условиям производителя. Например, трубы «Перфокор» группы «Полипластик» делают из полиэтилена или полипропилена по ТУ 22.21.21-004-73011750-2018 — с защитным фильтрующим покрытием или без него (инструкция по монтажу, п. 4.1). Дальше в статье — на их примере, потому что у производителя есть открытая инструкция с цифрами.

Какой диаметр дренажной трубы нужен?

Готовой цифры «для участка» нормы не дают: по СП 104.13330.2016 глубину дрен и расстояние между ними устанавливают расчётом (п. 8.4.4), а число и размер отверстий — по расчётному расходу (п. 8.4.10). На диаметр влияют длина линии, площадь, с которой она собирает воду, и уклон. Поэтому диаметр с соседнего участка не переносят: у соседа другая длина трассы и другой приток.

Выбор в продаже широкий: у «Перфокора» по каталогу производителя — 110–315 мм, под заказ 63, 75, 90 и 400–630 мм. Сравнивайте трубы в одной серии обозначения: DN/OD — номинальный размер по наружному диаметру, DN/ID — по внутреннему (инструкция, п. 4.2). У гофрированной трубы 110 мм по наружному диаметру просвет внутри меньше 110 мм.

Второй параметр — кольцевая жёсткость SN: чем больше число, тем жёстче труба. «Перфокор» выпускают однослойными SN4 и двухслойными SN4, SN8, SN16 и SN24 (п. 4.3). Какую жёсткость брать, зависит от глубины и от того, что будет сверху — газон или заезд; наименьшую глубину трубы по СП 104 задают защита от нагрузок и от промерзания (п. 8.4.9). Это решают в схеме, а не в магазине.

Где у дренажной трубы отверстия?

У «Перфокора» водоприёмные отверстия сделаны во впадинах гофров, равномерно по длине и по окружности. Перфорация бывает частичной — отверстия только в верхней половине трубы — и полной, по всей окружности. Число рядов и площадь отверстий согласуют при заказе, а по согласованию трубу выпускают совсем без перфорации (инструкция, п. 4.3, рисунки 5 и 6).

Какой тип нужен на каждом участке трассы, указывают в схеме дренажа. Общее правило одно: перфорированную трубу не используют для воды с крыши — вода из водостока через те же отверстия уйдёт в грунт у дома, откуда дренаж должен её забирать.

Нужна ли труба в геотекстиле и чем её обсыпать?

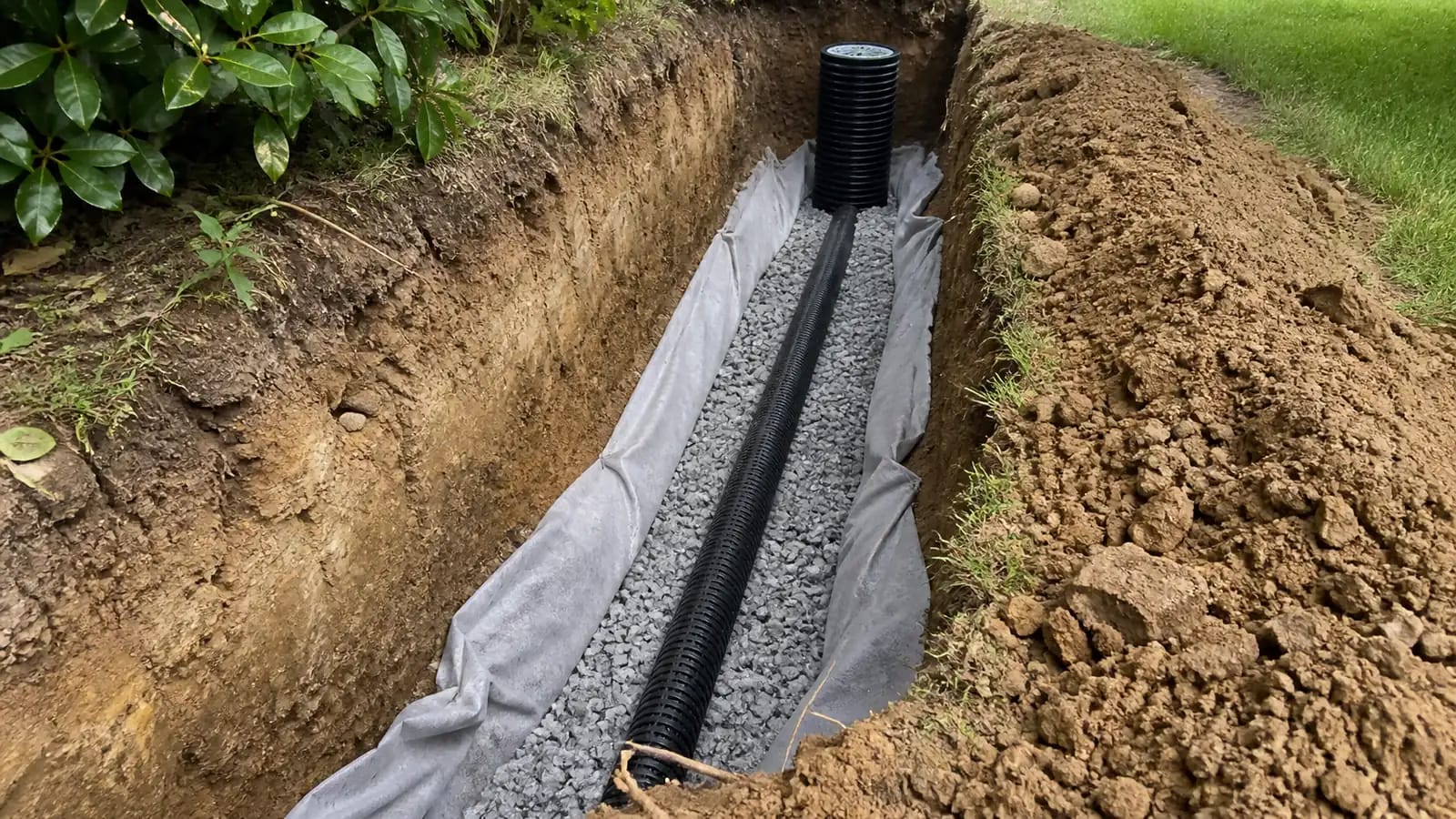

Фильтр вокруг трубы нужен всегда. СП 104.13330.2016 (п. 8.4.10) допускает песчано-гравийную обсыпку — она предпочтительна — или обёртку из искусственного материала с достаточной водопроницаемостью; толщину и состав обсыпки подбирают расчётом. Изменение № 2 к своду (приказ Минстроя от 27.12.2024 № 944/пр) добавило два пункта: обратным фильтром служат геотекстиль и другие фильтрующие геосинтетики по ГОСТ 33068 (п. 8.4.12а), а при расчётном обосновании трубу можно обсыпать одним гравием или щебнем слоем не тоньше 15 см, если призму обсыпки обернуть фильтрующим геотекстилем (п. 8.4.12б). Заводская обмотка решает ту же задачу у самой трубы: у «Перфокора» это нетканое полипропиленовое полотно плотностью не менее 90 г/м², у «Перфокор Эко» и «Перфокор Лайт» — гидрофильное полотно не менее 65 г/м² (инструкция, п. 4.5).

Засыпку производитель привязывает к обмотке. Трубу без обмотки засыпают одноразмерным гравием или щебнем слоем 30–40 см над трубой, с обмоткой — песком с коэффициентом фильтрации от 3 м/сут (п. 9.6–9.7). Инструкция «Полипластика» относится только к его трубам (п. 1.4) — у трубы другой марки смотрите её инструкцию. Какую фракцию щебня взять под диаметр трубы и сколько его нужно, — в статье о щебне для дренажа.

Как уложить дренажную трубу: уклон, колодцы, засыпка

• Уклон — постоянный или нарастающий к низу трассы, без провалов и обратных участков (инструкция «Перфокор», п. 9.5). Величину уклона задаёт схема.
• Колодцы — на поворотах, врезках других дрен, при смене диаметра, на перепадах и при смене уклона (там же), на прямых участках — не реже чем через 50 м; у колодцев из железобетонных колец — отстойник глубиной не меньше 0,5 м (п. 8.4.11 СП 104).
• Основание — в слабом грунте трубу кладут на искусственное основание (СП 104, п. 8.4.9).
• Засыпка — пазухи между трубой и стенками траншеи засыпают горизонтальными слоями сразу с двух сторон (инструкция, п. 9.9).
• Перед пуском — гидравлические испытания дренажных труб не проводят; дрену промывают, колодцы очищают от грунта и мусора (п. 10.1).

Где провести трассы и как подписать отметки, — в статье о схеме дренажа; как обслуживать готовую систему — о чистке дренажа.

Куда выводить дренажную трубу

В точку ниже самой глубокой дрены, чтобы вода уходила самотёком: такие системы СП 104.13330.2016 считает предпочтительными (п. 8.4.2). В дождевую канализацию дренажную воду сбрасывают, только если у неё хватает пропускной способности, подпора дренажа со стороны канализации нет и сброс согласован с тем, кто её обслуживает (п. 8.4.11). Какие варианты выпуска остаются там, где грунт не впитывает воду, — в статье о дренаже на глинистом участке.

Вопросы о дренажных трубах

Можно ли уложить дренажную трубу без щебня?

Можно, если так предусматривает производитель трубы: для «Перфокора» с фильтрующей обмоткой инструкция называет обсыпку песком с коэффициентом фильтрации от 3 м/сут (п. 9.7). Совсем без фильтра — без щебня, песка и обмотки — трубу не кладут: СП 104 требует фильтр вокруг любой дренажной трубы.

Можно ли сделать дренаж участка без труб?

Открытая канава — тоже дренаж: СП 104.13330.2016 допускает открытые дренажные каналы и траншеи для осушения больших территорий с одно- и двухэтажной застройкой (п. 8.4.7), и сечение канавы должно давать скорость воды, при которой она не заиливается (п. 8.4.5). Засыпанная щебнем траншея без трубы воду ведёт, но промыть её нечем, а трубу промывают через смотровые колодцы.

Можно ли подключить водостоки к дренажной трубе?

Нет. Вода с крыши приходит сразу большим объёмом и через отверстия уйдёт в грунт рядом с домом. Водостоки ведут в дождеприёмники и ливнёвку отдельной линией: грунтовую и дождевую воду мы разводим по разным системам.
