Дренаж на глинистом участке: диагностика воды и рабочая схема

Глина почти не пропускает воду, поэтому на глинистом участке её нельзя «спрятать в землю» — её можно только увести. Сначала уводят воду, которая приходит сверху: планировкой с уклоном от дома — мы закладываем не меньше 2 % — и лотками. Монтаж лотков по прайсу — от 1 500 ₽/⁠п.м, бетонные лотки Braer в каталоге — от 379 ₽/⁠шт. Дренаж с трубами нужен там, где вода стоит в самом грунте, и только если у него есть выпуск ниже труб: СП 104.13330.2016 отдаёт предпочтение системам, где вода уходит самотёком (п. 8.4.2).

Дренаж и ливнёвку мы делаем в комплексном благоустройстве — отдельным этапом до дорожек и газона; в обычную укладку плитки трубы с колодцами не входят. Ниже — как на глине понять, что это за вода, куда её девать и почему яма со щебнем здесь не работает.

Почему на глине вода стоит даже после небольшого дождя?

Глина пропускает воду очень медленно. Всё, что приходит с крыши, дорожек и соседнего участка, собирается сверху: в лужах или в рыхлом слое над глиной — в обратной засыпке у фундамента, в песке под дорожкой, в перекопанной земле грядок. После дождя такой слой наполняется и потом долго отдаёт воду. Это верховодка, а не грунтовые воды: СП 104.13330.2016 называет грунтовыми водами постоянный водоносный горизонт, который лежит на первом выдержанном водоупоре (п. 3.1в).

Отсюда главная ловушка. Любая яма или траншея в глине без выхода наполняется водой из соседнего грунта и стоит полной: корыто под дорожкой превращается в ванну, а «дренажная» яма у дома — в запас воды у фундамента. На глине решает не глубина и не количество щебня, а то, куда вода уйдёт дальше.

Как проверить, откуда вода, до того как копать

1. Проследите путь воды в дождь. Отметьте на плане, где она появляется: у водосточных труб, у ворот, вдоль забора с соседом, в низине. Снимите лужи на телефон — дата в снимке пригодится, когда будете выбирать место для лотка.
2. Выкопайте шурф на глубину будущей траншеи и загляните в него после дождя и в сухую неделю. Вода сочится из стенок сверху и потом уходит — это верховодка над глиной. Стоит неделями и весной поднимается — грунтовые воды; как их отличить подробно, — в статье о мощении при высоких грунтовых водах.
3. Проверьте, принимает ли грунт воду. Налейте воду в сухой шурф, отметьте уровень на рейке и посмотрите на неё через сутки. Если уровень почти не опустился, отводить воду «в землю» — впитывающим колодцем или ямой со щебнем — на этом участке бесполезно.
4. Найдите точку ниже всех. Куда вода могла бы стечь сама: канава, ливнёвка, понижение за пределами участка. Без такой точки схему дренажа не начинают.

Наш замерщик снимает уклоны, рельеф и отток воды. Пробы грунта и гидрогеология в замер не входят: если вода в шурфе держится весь сезон, изыскания заказывают у геологов.

Куда увести воду, если грунт её не принимает?

На глине у дренажа нет «запасного» варианта с впитыванием, поэтому выпуск ищут раньше, чем выбирают трубы.

Если выпуска нет ни одного, дренаж не делают: трубы без выхода собирают воду и держат её у дома. Тогда площадки и дорожки поднимают над водой, а дождь уводят уклоном к газону и лоткам.

Какая схема дренажа работает на глине

Рабочая схема на глинистом участке складывается из трёх задач — от поверхности вниз.

1. Вода сверху. Планировка с уклоном от дома, водосточные трубы — в дождеприёмники, лотки — на пути воды с дорожек и от ворот. Без этого дренаж будет забирать дождевую воду, на которую он не рассчитан. Как поставить приёмник под водосток, — в статье о дождеприёмнике под водосточной трубой.

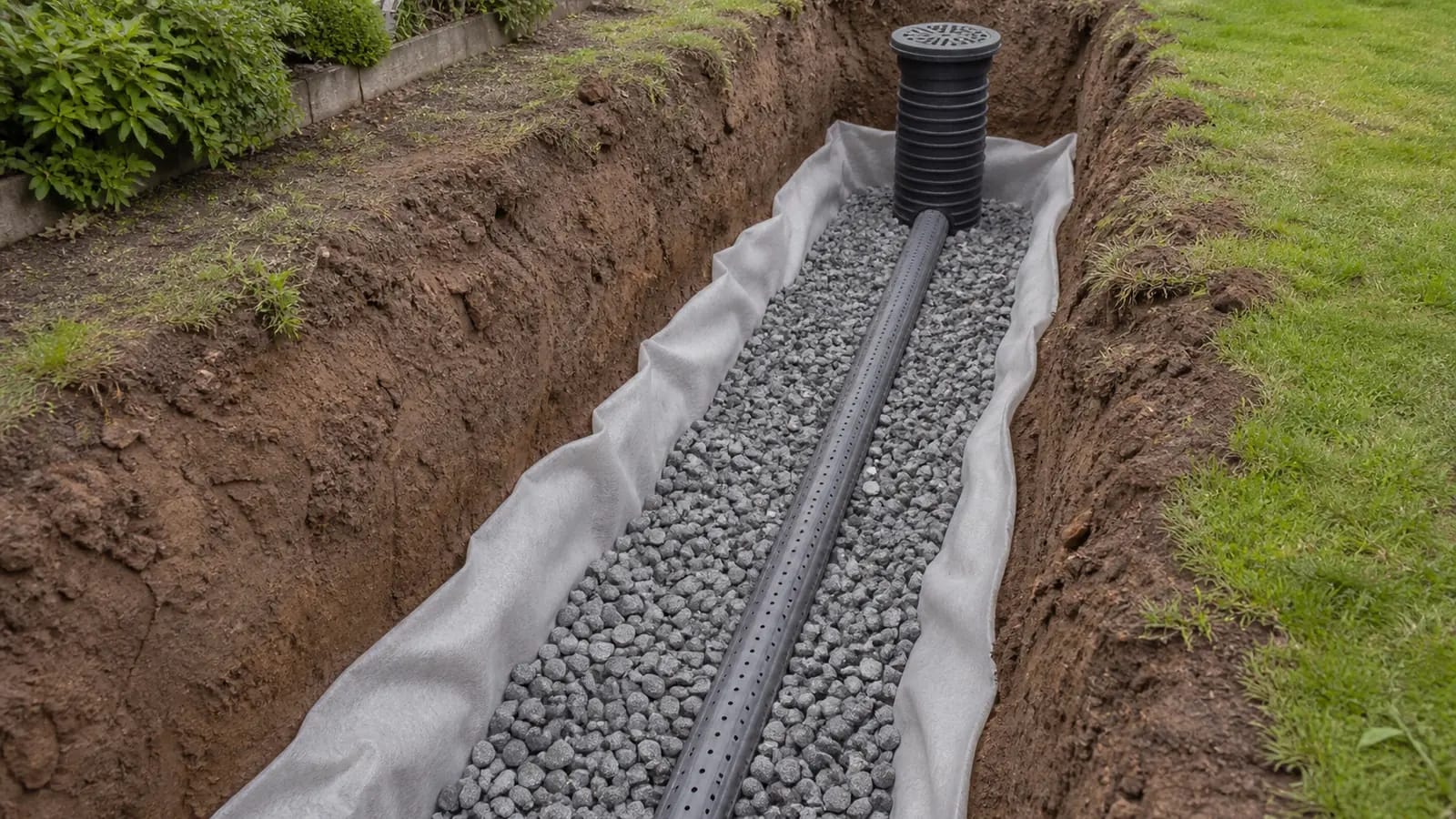

2. Дрены там, где вода стоит в грунте. Перфорированная труба в траншее ведёт воду к выпуску. Вокруг трубы обязателен фильтр — песчано-гравийная обсыпка или обёртка из искусственного материала (п. 8.4.10 того же свода правил): на глине мелкие частицы иначе забивают отверстия. Какую трубу взять, — в статье о дренажных трубах, чем засыпать — о щебне для дренажа.
3. Замок сверху. Верх траншеи заполняют местным глинистым грунтом с уплотнением — так описывает траншейный дренаж производитель труб «Перфокор» в инструкции по монтажу (п. 9.2). Мутная вода с поверхности не уходит вниз к трубе, её забирают лотки.

На каждом повороте, врезке и смене уклона и не реже чем через 50 м по прямой ставят смотровой колодец (п. 8.4.11) — через него дрену промывают. Если дно траншеи в размокшей глине проминается под ногой, трубу кладут на искусственное основание: для слабых грунтов этого требует п. 8.4.9. Как нанести трассы, колодцы и отметки на план, — в статье о схеме дренажа.

Когда копать дренаж на глине и в каком порядке

Траншеи копают в сухое время. Производитель «Перфокора» советует вести траншейный дренаж в сухой сезон, а если в траншею пошла вода с поверхности — отводить её временными канавами и лотками или откачивать насосом (инструкция, п. 9.4). Пазухи между трубой и стенками засыпают горизонтальными слоями сразу с двух сторон, и уплотняют не слабее, чем требуется для грунта на этой глубине (п. 9.9): рыхлая засыпка потом оседает вместе с тем, что лежит сверху.

В общем порядке работ дренаж идёт после планировки и до оснований дорожек: сначала рельеф с уклоном от дома, потом всё подземное — дренаж, трубы полива, кабели в гильзах, — затем основания и плитка, газон последним. Если плитка уже лежит, а вода всё равно стоит, разбор причин — в статье об ошибках дренажа.

Сколько стоит отвод воды на глинистом участке

Поверхностную часть — планировку и лотки — считаем по прайсу. Дренажа с трубами и колодцами в прайсе сайта нет: его объём зависит от выпуска, глубины и длины трасс, и стоимость называют после замера и схемы.

В разделе водоотвода — бетонные лотки ЛВ 50.20.6 длиной полметра, их кладут в полотно дорожки и вдоль стены дома, и высокий дорожный лоток Б1.18.50 для проездов. Пример сметы на перехват воды у дома — в этой статье.

Вопросы о дренаже на глине

Если подсыпать глинистый участок песком, вода уйдёт?

Нет, если у песка нет выхода: песок на глине держит воду, как губка на тарелке. Для территорий СП 104.13330.2016 требует при подсыпке сохранять условия естественного дренирования, а нужен ли дренаж самой подсыпки, решают по грунтам (п. 6.1.2.7–6.1.2.8). На участке это значит: подсыпке дают уклон и выход к канаве, лотку или дрене.

Дренаж сделали, а лужи на плитке остались — почему?

Дрена собирает воду из грунта, а лужа — вода на поверхности. Её уводят уклоном покрытия и лотками; как задать уклон плитки, — в статье об уклоне тротуарной плитки.

Нужен ли выход воды из основания плитки на глине?

Да. По СП 508.1325800.2022 слои основания под мощением должны пропускать воду — коэффициент фильтрации не ниже 1 м/сут (п. 5.6), но на глине эта вода упрётся в дно корыта. Дну дают уклон к краю, лотку или дрене. Если глина пучинистая, добавляются свои меры — в статье о плитке на пучинистом грунте.

Источники и документы

• СП 104.13330.2016 — карточка Росстандарта: грунтовые воды (п. 3.1в), подсыпка территории (п. 6.1.2.7–6.1.2.8), самотёчный отвод (п. 8.4.2), трубы, фильтры и колодцы дренажа (п. 8.4.9–8.4.11), поглощающие скважины (п. 8.4.15).
• СП 508.1325800.2022 — карточка Росстандарта: фильтрация слоёв основания под мощением (п. 5.6).
• «Полипластик» — инструкция по монтажу дренажных труб «Перфокор», ИМ.ГПП.06-16-2: состав работ (п. 9.2), сухой сезон (п. 9.4), засыпка пазух (п. 9.9).
• Что входит в замер и в комплексное благоустройство — страницы замера и комплекса под ключ.
