Обратный клапан в ливневой канализации: защита от подпора и ограничения

Клапан берут того же диаметра, что и труба: наружные трубы из ПВХ по ГОСТ 32413-2013 идут от 110 мм — 110, 125, 160, 200, 250 мм и больше. При выпуске в канаву, пруд или реку опасен паводок: уровень поднимается, и вода идёт по трубе назад — для таких ливнеотводов свод правил о наружной канализации СП 32.13330.2018 в пункте 6.8.4 требует затворы, которые не пускают её обратно. У приёмников ниже крышки колодца, куда уходит ваша ливнёвка, опасность другая: переполнившись, колодец выпустит воду через самый низкий из них.

У клапана есть обратная сторона. Пока он закрыт, вода с вашей крыши тоже никуда не уходит. А заслонку, подпёртую листьями или песком, клапан держит приоткрытой — и не защищает. Поэтому его ставят в колодце, где до него можно добраться рукой, а перед ним — пескоуловитель.

Ливнёвка с колодцами, трубами и клапанами — отдельная от укладки работа со своей сметой. В укладку входит вода на поверхности: водоотводные лотки в мощении, монтаж — от 1 500 ₽/⁠п.м, сами лотки Braer — от 379 ₽/⁠шт. Схему ливнёвки с колодцами и точкой сброса, по которой видно, откуда может прийти обратная вода, готовим в рабочей документации.

Когда обратный клапан на ливнёвке нужен, а когда бесполезен?

Для бытовой канализации похожий случай прямо описан в своде правил СП 30.13330.2020, в пункте 18.31: помещения, где приборы стоят ниже люка ближайшего колодца, защищают от подтопления отдельным выпуском с автоматическим затвором или насосной установкой, которая включается по сигналу датчика. Для ливнёвки частного дома такой нормы нет, но риск устроен так же: трап в гараже или приямок у цокольного этажа, подключённые к ливнёвке ниже крышки колодца, затопит первыми.

Если вода не уходит по другой причине — обратный уклон, засор, забитый выпуск, — разберитесь с ней до покупки клапана. Признаки разобраны в статье о девяти ошибках дренажа, как задают уклон труб, — в статье об уклоне ливнёвки.

Что будет с водой с крыши, пока клапан закрыт?

Клапан закрывается, когда уровень за ним выше, чем перед ним, — то есть как раз в сильный дождь или паводок. Дождь в это время продолжается, и вода с кровли и двора копится в трубах и колодцах. Когда они заполнятся, она выйдет через самый низкий дождеприёмник на участке — и если он у дома, вода встанет у дома.

Поэтому вместе с клапаном решают, куда деть свою воду на время подпора: накопительный колодец или ёмкость с запасом объёма, насос, который перекачает воду выше уровня канавы, или аварийный перелив по поверхности в сторону от дома. Для территорий ниже уровня воды в ближайшем водоёме свод правил о защите от подтопления (СП 104, п. 8.4.8) называет именно такое решение — водосборный резервуар с насосной перекачкой. Объём накопителя и насос подбирают по площади кровли и двора: это задача проекта, а не выбор по каталогу клапанов.

Где ставить обратный клапан на ливнёвке?

• На выпуске, в последнем колодце перед канавой или общей сетью. Защищает всю систему, но при закрытии задерживает всю воду участка — нужен накопитель или перелив.
• На ветке от низкого приёмника — трапа в гараже, приямка, дождеприёмника у спуска в цоколь. Защищает только эту точку, остальная система продолжает сбрасывать воду.
• На оголовке выпуска в канаву — откидная заслонка на торце трубы. Её видно с берега, но проверять её нужно после каждого паводка: мусор и лёд не дают ей закрыться.

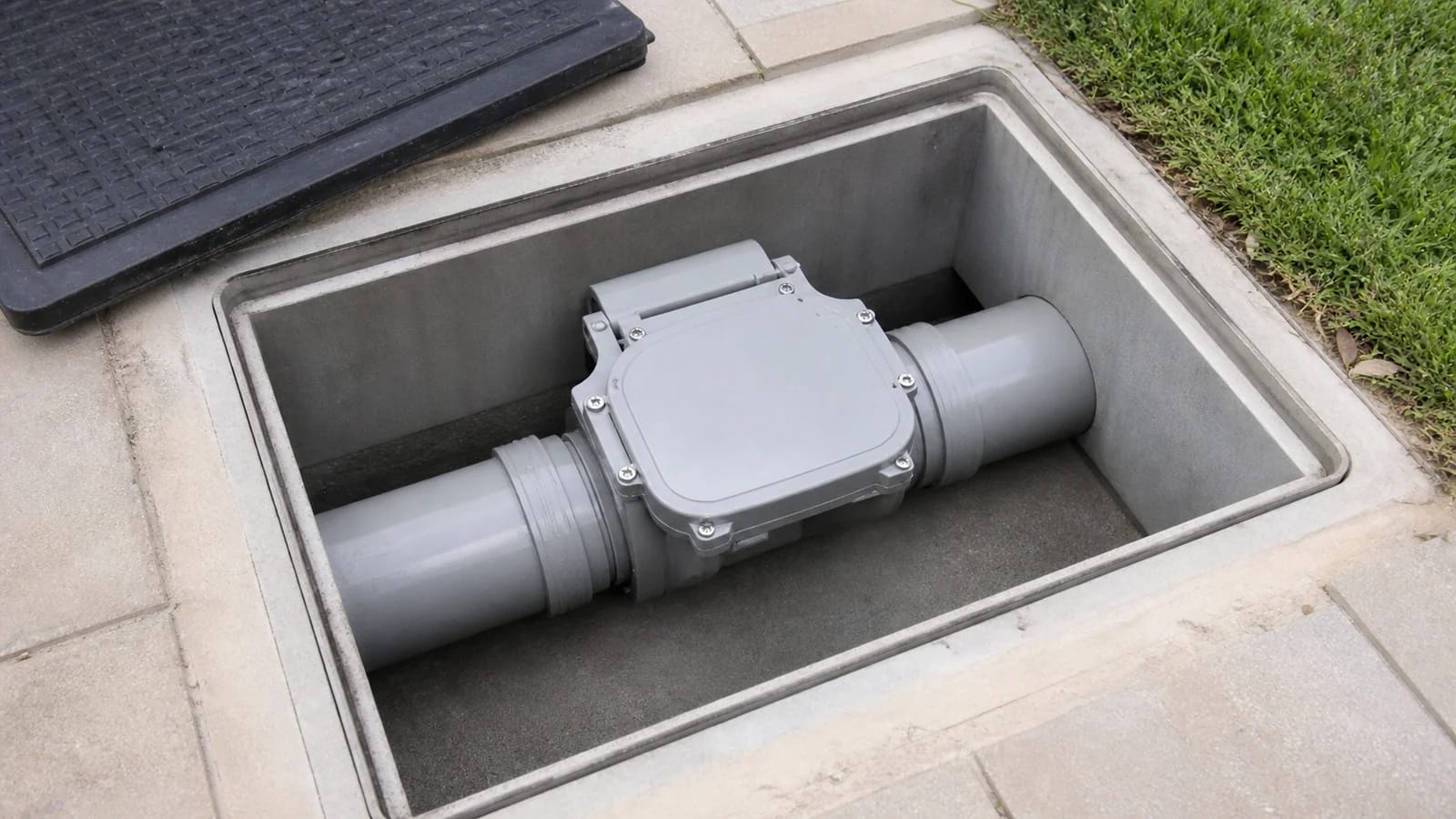

В любом месте клапан должен быть доступен: крышку корпуса снимают, заслонку и седло чистят. Клапан, закопанный в грунт без колодца, через год уже не проверить. Где на трассе ставят колодцы для такого доступа, — в статье о ревизионном колодце. Стрелка на корпусе смотрит по течению — к выпуску.

Почему клапан заедает и как это предупредить

Главная причина — песок и листья. Если между заслонкой и седлом застрял лист или лёг слой песка, заслонка ложится неплотно, и вода идёт назад, будто клапана нет. Даже в разделе о насосных установках СП 30 (п. 20.11, примечание) не предусматривает обратных клапанов на стоках с песком и шламом. Поэтому до клапана воду пропускают через пескоуловитель или колодец с отстойной частью — при подключении открытого лотка к закрытой сети этого требует и п. 6.5.5 СП 32. Как он устроен, — в статье о пескоуловителе.

• Перед весенним паводком и после листопада снять крышку клапана и вычистить седло.
• Проверить рукой, что заслонка свободно ходит и плотно ложится.
• Если у клапана есть ручная задвижка, открыть и закрыть её, чтобы она не прикипела.
• Вычерпать осадок из пескоуловителя перед клапаном.
• В сильный дождь сравнить уровень воды в колодце до клапана и после него.

Песок в ливнёвку приходит и с поверхности: его вымывает из швов мощения и приносит с газона и дорожек. Уклон покрытия к лоткам и приёмники под водосточными трубами этот поток уменьшают, — как встроить лоток в мощение, разобрано в статье о лотке в плитке.

Вопросы об обратном клапане на ливнёвке

Нужен ли обратный клапан на дренаже?

Если дренаж сбрасывают в ливнёвку и его труба входит в колодец ниже уровня, до которого он наполняется в ливень, — да, либо нужно поднять ввод. СП 104 (п. 8.4.11) разрешает сбрасывать дренаж в дождевую канализацию, только если её пропускной способности хватает и подпора дренажа со стороны канализации нет. Если дренаж выходит в канаву с переменным уровнем, клапан нужен по тем же причинам, что и для ливнёвки.

Какой диаметр клапана брать: 110, 160 или 250 мм?

Тот же, что у трубы, на которую его ставят: сужать линию под клапан нельзя, он и так добавляет сопротивление. Диаметр самой трубы выбирают по площади кровли и двора, а не по клапану, — как его считают, разобрано в статье о диаметре ливнёвки.

Источники и документы

• Затворы против обратного тока в ливнеотводах (п. 6.8.4), канаву или лоток подключают к трубам через колодец-отстойник (п. 6.5.5) — СП 32.13330.2018.
• Водосборный резервуар с насосной перекачкой (п. 8.4.8), сброс дренажа в ливнёвку без подпора (п. 8.4.11) — СП 104.13330.2016 с изменением 1.
• Защита помещений ниже люка колодца (п. 18.31), клапаны на стоках с песком (п. 20.11, примечание) — СП 30.13330.2020.
• Наружные диаметры труб из ПВХ (п. 4.1.1, таблица 1) — ГОСТ 32413-2013.
