Пескоуловитель ливневой канализации: защита системы от наносов

Работает он за счёт высоты: дно отстойной части ниже выходящей трубы, поэтому песок оседает, не доходя до неё. Требование подключать открытый лоток или канаву к закрытой сети только так — п. 6.5.5 СП 32.13330.2018. Тот же пункт задаёт соединительную трубу не меньше 250 мм, но это норма для сетей населённых пунктов, а на участке диаметр считают по притоку.

Грязи в дождевой воде со двора много. По таблице 15 того же свода правил дождевой сток с территорий индивидуальной застройки, газонов и зелёных насаждений несёт около 300 мг взвешенных веществ на литр — это 300 г на каждый кубометр воды, а сток с кровель — меньше 20 мг/л. Поэтому пескоуловитель нужен прежде всего там, где вода собирается с поверхности: у лотков и решёток в мощении.

Лотки в мощении — наша работа: монтаж от 1 500 ₽/⁠п.м, лотки Braer в каталоге водоотвода — от 379 ₽/⁠шт. Пескоуловителей в каталоге нет, а подземные трубы и колодцы — отдельная от укладки строка сметы; место пескоуловителя на схеме ливнёвки показывают в рабочей документации участка.

Откуда в ливнёвке песок?

• Из швов мощения. СП 508.1325800.2022 (раздел 5.3) предупреждает: при уклоне больше 3 % сильный дождь может вымывать материал из швов.
• Из-под водосточных труб: струя с крыши размывает швы, поэтому тот же раздел требует встраивать под водостоками в мощение приёмные лотки, короба или желоба.
• С поверхности после работ: песок, оставленный на плитке после заполнения швов, уходит в решётки с первым дождём. Раздел 7 того же свода правил прямо говорит не оставлять песок на поверхности мощения надолго.
• С газонов, клумб и грядок, если уклон ведёт с них воду на плитку.

В трубе песок оседает там, где поток замедляется: на пологих участках, в поворотах, перед сменой диаметра. СП 32.13330.2018 (п. 5.4.1) для того и задаёт минимальные скорости потока — «во избежание заиливания». Пескоуловитель забирает песок раньше, чем тот дойдёт до трубы.

Где ставить пескоуловитель?

• В конце линии лотков, там, где она переходит в подземную трубу, — это прямой случай п. 6.5.5 СП 32.13330.2018.
• Под решёткой дождеприёмника, если у модели нет своей отстойной части или корзины — это смотрят в паспорте. Где ставить сами дождеприёмники, разобрано в статье о дождеприёмниках.
• Перед накопительным колодцем или выпуском, чтобы осадок копился в доступном месте, а не там, откуда его трудно достать.

На фото — лоток поперёк площадки перед гаражом. Если такая линия отдаёт воду в подземную трубу, на стыке нужен колодец с отстойной частью. Если лоток выводит воду на газон или в открытый выпуск, требование п. 6.5.5 его не касается: закрытой сети, которую нужно беречь от песка, там нет.

Как устроен пескоуловитель и какой объём нужен?

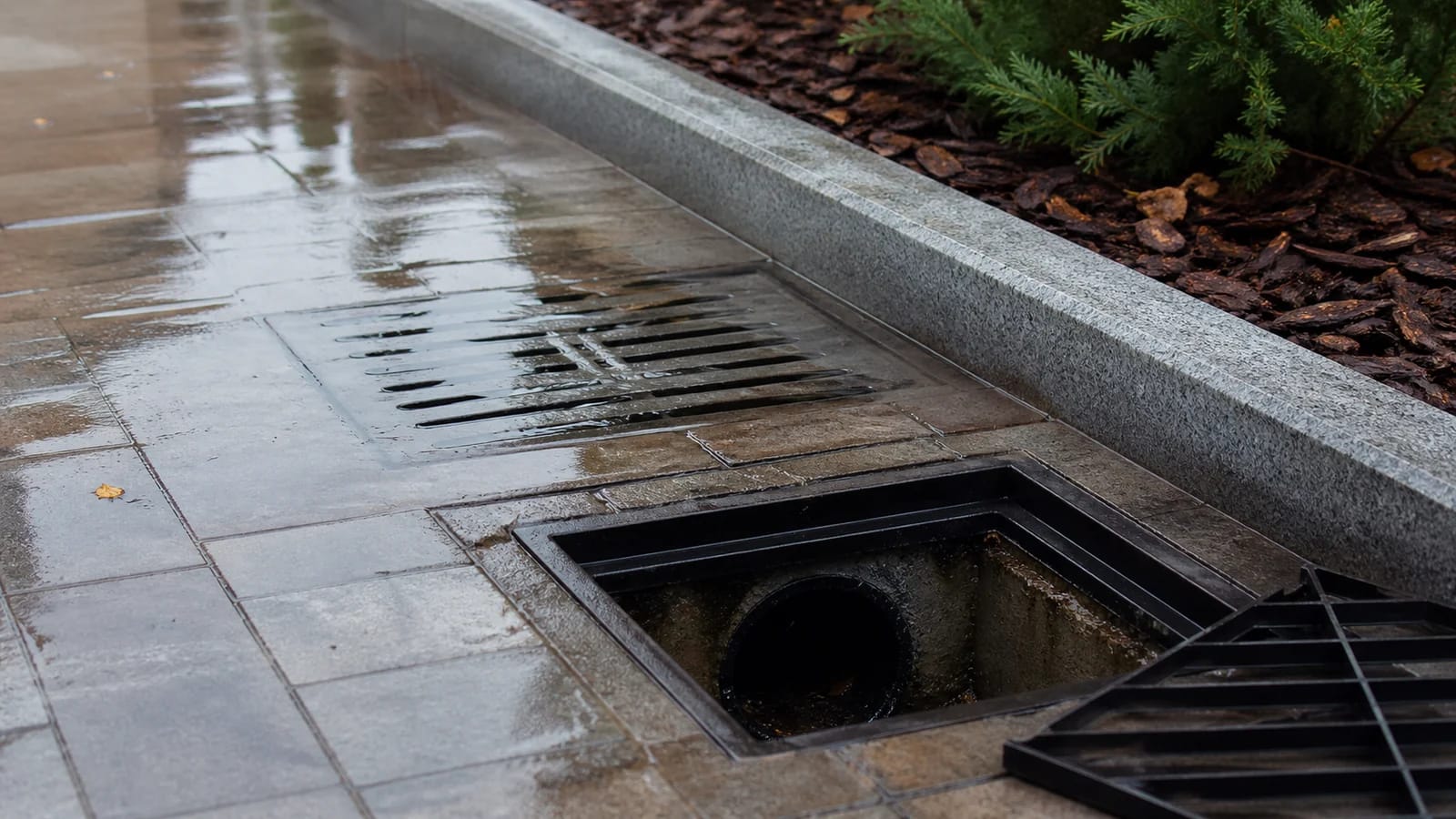

Устройство простое: вход с решёткой, отстойная часть ниже выходной трубы, выход в трубу. В некоторых готовых изделиях внутри стоит съёмная корзина — её вынимают вместе с осадком. Объём отстойной части для частного участка нормы не задают — его берут по паспорту изделия.

Прикинуть нагрузку помогает та же таблица 15 СП 32.13330.2018: если за сезон через пескоуловитель проходит 30 м³ воды со двора, в ней около 9 кг взвеси. Мелкая глина и органика оседают плохо и уходят дальше, а песок ложится на дно. Чем больше отстойная часть, тем реже её чистят.

Важнее объёма доступ: осадок вынимают сверху, сняв решётку или крышку. Колодцы малого диаметра СП 32.13330.2018 разрешает только для ввода чистящих устройств, без спуска людей (п. 6.3.1, примечание 3). Какими бывают колодцы в ливнёвке и какого они размера, разобрано в статье о колодце ливнёвки.

Как и когда чистить пескоуловитель?

1. снимите решётку или крышку и посмотрите, какой слой осадка на дне;
2. если осадок подошёл к нижнему краю выходящей трубы, выберите его совком или вместе с корзиной — дальше он пойдёт в трубу;
3. осадок сложите в мешок, а не на газон у лотка, иначе первый дождь принесёт его обратно;
4. не промывайте пескоуловитель шлангом в сторону трубы: взвесь уйдёт дальше по трассе;
5. пролейте в решётку ведро воды и проверьте, что она уходит без задержки.

Как часто — зависит от участка: сколько рядом газона и грядок, какой уклон, заполнены ли швы. По СП 508.1325800.2022 работу ливневой системы в зоне мощения проверяют в первые 1–3 месяца после укладки (раздел 6.4) и затем не реже раза в год вместе с покрытием (таблица 12). Первый год полезно заглядывать в пескоуловитель после каждого сильного ливня: так станет понятно, сколько песка приходит именно у вас. Календарь для всей системы — в статье об обслуживании ливнёвки.

Как сделать, чтобы песка приходило меньше?

• Уклон мощения к лоткам — не меньше 2,5 %, но без лишнего: круче 3 % шовный материал вымывает (СП 508.1325800.2022, раздел 5.3). Как задать уклон и проверить его рейкой, разобрано в статье об уклоне плитки.
• Швы заполнены на всю высоту — этого СП 508.1325800.2022 требует в разделе об эксплуатации покрытия.
• Вода с водостоков идёт в лоток или короб, а не на плитку.
• Лишний песок после заполнения швов сметают с плитки и убирают, а не смывают в решётки.

Уклоны и лотки мы делаем при укладке: монтаж лотков — от 1 500 ₽/⁠п.м, дорожки с подготовкой основания и уклоном — от 2 800 ₽/⁠м². Если песок уже идёт в лоток, по фото видно, в чём причина: в уклоне, в пустых швах или в воде с водостока.

Вопросы о пескоуловителях

Чем пескоуловитель отличается от дождеприёмника?

Дождеприёмник принимает воду с поверхности через решётку, пескоуловитель задерживает осадок перед трубой. Часто это один корпус: решётка сверху, отстойная часть снизу. Есть ли она в конкретной модели, написано в паспорте.

Можно ли сделать пескоуловитель из обычного колодца?

Да, если выходная труба врезана выше дна и к осадку есть доступ сверху — это и есть колодец с отстойной частью из п. 6.5.5 СП 32.13330.2018. Колодец, у которого труба выходит у самого дна, осадок не задерживает.

Какую решётку ставить на пескоуловитель: чугунную или пластиковую?

Решётку выбирают по нагрузке, а не по материалу: по ГОСТ 3634-2019 чугунная решётка А15 — для пешеходной зоны, В125 — для автостоянок. Пластиковые решётки этот стандарт не описывает, их класс — в паспорте. Таблица классов — в статье о дождеприёмниках.

Источники и документы

• Текст СП 32.13330.2018 — карточка на сайте Росстандарта: присоединение лотка через колодец с отстойной частью — п. 6.5.5; скорости против заиливания — п. 5.4.1; малые колодцы без спуска людей — п. 6.3.1, примечание 3; загрязнения в дождевом стоке — таблица 15.
• СП 508.1325800.2022, официальная карточка: вымывание швов при крутом уклоне — раздел 5.3; проверка ливневой системы после укладки — раздел 6.4; уход за покрытием и осмотры — раздел 7 и таблица 12.
• ГОСТ 3634-2019 у Росстандарта: классы нагрузки чугунных решёток дождеприёмников.
