Колодец ливневой канализации: функции, объём и доступ для обслуживания

Колодец в ливнёвке — место, где сходятся трубы и откуда их чистят. По СП 32.13330.2018 (п. 6.3.1) его ставят в каждом месте присоединения, поворота, смены уклона и диаметра, а на прямой трубе — не реже чем через 35 м для диаметра 150 мм и через 50 м для 200–450 мм. На трубах до 150 мм при глубине до 1,2 м допускается колодец диаметром 600 мм: он только для чистящего инструмента, людей в него не спускают.

Сами колодцы и трубы ливнёвки в цену укладки не входят — строки для них в прайсе сайта нет, их считаем отдельно. В укладку входит обкладка установленного колодца плиткой: на готовое основание — от 1 200 ₽/м², с подготовкой основания — от 2 800 ₽/м². Где встанут колодцы и как к ним подойдут трубы, рисуют до мощения в рабочей документации участка.

Какие колодцы бывают в ливнёвке и зачем каждый?

Под словом «колодец» продают разные узлы. Перед покупкой решите, какую работу он будет делать в вашей схеме.

Дождеприёмник и пескоуловитель разобраны отдельно — в статьях о дождеприёмниках и о пескоуловителе; где на трассе нужны ревизии для чистки — в статье о ревизионном колодце. «Дренажным колодцем» продавцы называют и смотровой колодец на линии дренажа, и поглощающий колодец без дна — уточняйте, о каком речь. Поглощающий работает, только если грунт принимает воду; это проверяют изысканиями, а не по соседнему участку.

Какой объём нужен накопительному колодцу?

Объём считают от площади, с которой вода приходит в колодец. Один миллиметр дождя на одном квадратном метре — это один литр воды. Кровля 120 м² и площадка из плитки 60 м² при дожде в 10 мм дают 180 × 10 = 1 800 л, то есть 1,8 м³ за один дождь. Это верхняя оценка: часть воды с плитки уходит в швы — СП 508.1325800.2022 (раздел 5.3) прямо говорит о водопроницаемости мощения через швы.

Какой дождь брать в расчёт для вашего места, определяют по разделу 7.4 СП 32.13330.2018 «Определение расчётных расходов дождевых вод в системе водоотведения» — это работа проектировщика. Кроме объёма, у накопительного колодца должен быть аварийный перелив: путь, по которому вода уходит, когда колодец полон, — не к дому и не к соседям. Без перелива в сильный ливень колодец переполнится и погонит воду по трубам обратно к дождеприёмникам.

Какого диаметра колодец и можно ли в него спускаться?

• Круглые колодцы на трубах диаметром до 600 мм делают диаметром 1000 мм (п. 6.3.1 СП 32.13330.2018).
• На трубах до 150 мм при глубине до 1,2 м допускается колодец 600 мм — только для ввода чистящих устройств, без спуска людей (там же, примечание 3).
• Горловина колодца, в который спускается человек, — не меньше 700 мм (п. 6.3.6). У инспекционного колодца, куда опускают только инструмент, горловину задают в проекте; у полимерного колодца она не меньше 200 мм.
• Высота рабочей части не меньше 1800 мм нужна колодцам глубже 2 м; у более мелких она не нормируется (п. 6.3.2).

Для участка это значит: неглубокий пластиковый колодец на трубе до 150 мм свод правил допускает, если к нему можно подойти со шлангом или тросом. Колодцы с горловиной меньше 700 мм сделаны не для людей — засор в них пробивают инструментом сверху.

Как оставить доступ к колодцу, если сверху будет плитка?

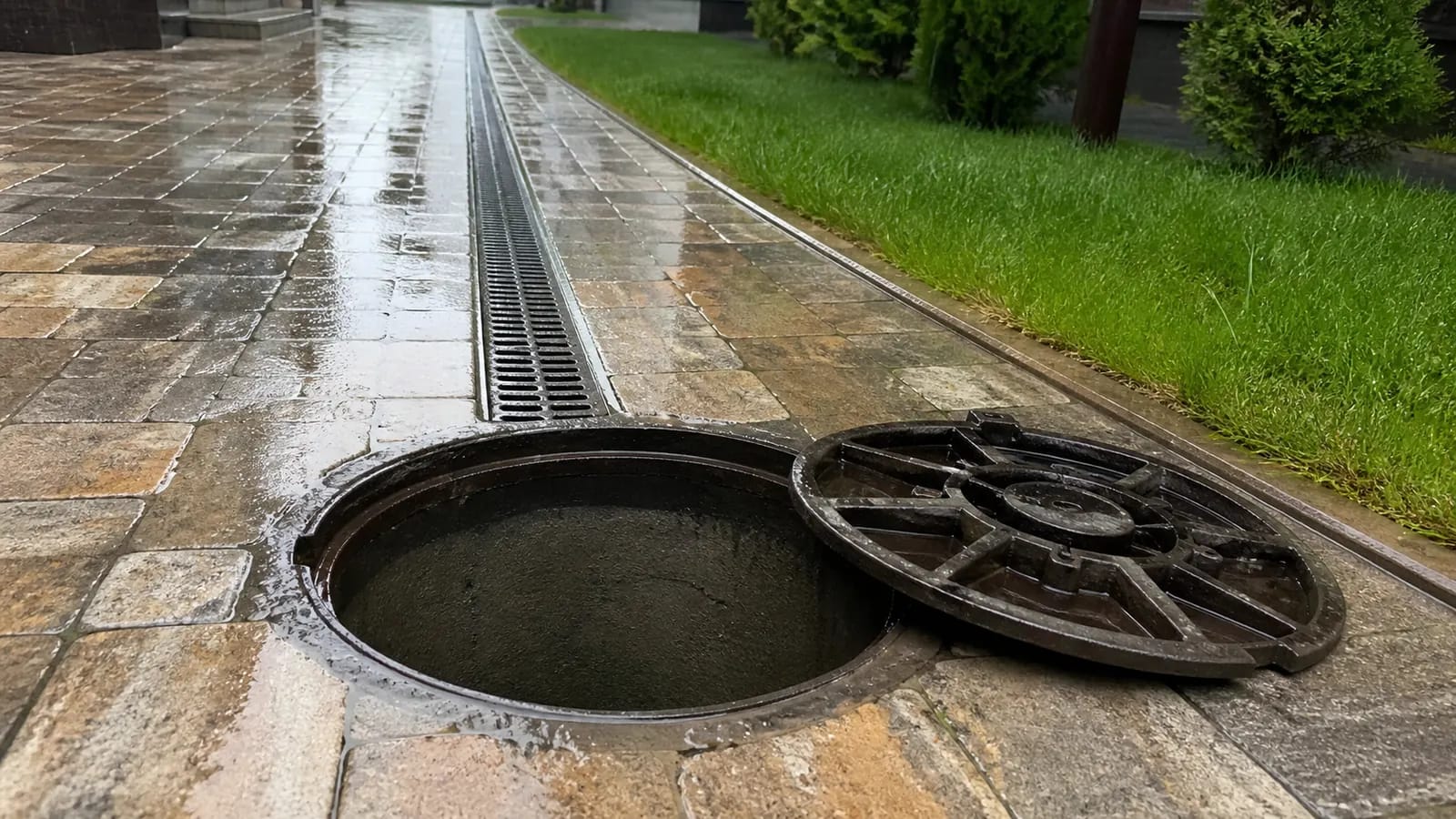

Крышку колодца не закрывают мощением наглухо: колодец открывают для осмотра и чистки. По п. 6.3.7 СП 32.13330.2018 люк в твёрдом покрытии ставят вровень с ним, а в зелёной зоне — на 50–70 мм выше поверхности земли. СП 508.1325800.2022 (раздел 5.4) требует обрамлять колодец в мощении камнями и подрезать рисунок плитки уже за этим обрамлением.

Если крышка не должна выделяться, ставят люк под плитку — корыто, заполненное той же плиткой. Какой класс нагрузки нужен люку на въезде, разобрано в статье о люке в тротуарной плитке, как обложить колодец без узких клиньев — в статье о плитке вокруг колодца.

Вопросы о колодцах для ливнёвки

Можно ли собрать колодец ливнёвки из бетонных колец?

Можно: п. 6.3.1 СП 32.13330.2018 называет железобетонные колодцы по ГОСТ 8020 наравне с полимерными и стеклокомпозитными. Но если грунтовая вода стоит выше дна колодца, нужны герметичные соединения с трубами — полимерный или стеклокомпозитный колодец со штатными уплотнениями либо железобетонный с полимерной футеровкой (п. 6.3.8). Кольца без уплотнений в мокром грунте будут пропускать грунтовую воду через стыки.

Почему в колодце ливнёвки стоит вода, когда дождя нет?

Если выходная труба врезана выше дна, немного воды на дне — нормально: так работает отстойная часть. Если уровень доходит до входящих труб и держится днями, ищут засор или подпор ниже по трассе. От подпора из общей сети ставят обратный клапан — об этом статья об обратном клапане в ливнёвке.

Источники и документы

• Свод правил СП 32.13330.2018, карточка Росстандарта. Где ставят колодцы, из чего и какого диаметра — п. 6.3.1; высота рабочей части — п. 6.3.2; горловины — п. 6.3.6; отметка люка — п. 6.3.7; колодцы при высокой грунтовой воде — п. 6.3.8; расчётные расходы дождевых вод — раздел 7.4.
• СП 508.1325800.2022 о мощении из бетонных изделий на сайте Росстандарта: водопроницаемость покрытия — раздел 5.3, обрамление колодцев — раздел 5.4.
