Ливневая канализация на участке: как связать водостоки, лотки и колодцы

Ливнёвку на участке связывают сверху вниз по течению воды: водосточная труба — в дождеприёмник, линейный лоток — через колодец с отстойной частью (так требует п. 6.5.5 СП 32.13330.2018), от приёмников — трубы с уклоном к смотровым колодцам, из последнего колодца — к точке сброса. Лотки в мощении ставим мы: монтаж — от 1 500 ₽/п.м, бетонный лоток Braer ЛВ 50.20.6 — от 379 ₽/шт, все модели — в каталоге водоотвода.

Трубы и колодцы прокладывают раньше, до основания и плитки. Поэтому схему всей сети рисуют до начала работ, даже если лотки ставят позже.

Как устроена ливнёвка участка: что к чему подключают

Сеть собирают как дерево: ветки — приёмники у водостоков и лотки, ствол — труба-коллектор, корень — точка сброса. Каждое звено принимает воду от верхнего и отдаёт нижнему, поэтому отметки считают от точки сброса вверх.

Куда в итоге отдать воду, разобрано в статье о ливнёвке частного дома. Здесь — как соединить элементы между собой так, чтобы вода дошла до выпуска и сеть можно было прочистить.

Как подключить водосточную трубу к ливнёвке

Вариантов два. Первый — водосток заканчивается над дождеприёмником в мощении: вода падает в решётку, листья остаются в корзине, которую видно и легко вынуть. Второй — водосток уходит в землю и соединяется с трубой напрямую, как на фото ниже. Снаружи так аккуратнее, но всё, что смыло с крыши, попадает прямо в трубу. Тогда на водостоке ставят листоуловитель, а рядом с входом в трубу оставляют ревизию для прочистки.

Сколько воды придёт в узел, зависит от площади крыши, которую обслуживает водосток: 1 мм дождя — 1 л с каждого квадратного метра по плану. Если на один водосток приходится 30 м² кровли, дождь в 10 мм даст ему 300 л. Узел под трубой подробно разобран в статье о дождеприёмнике под водостоком.

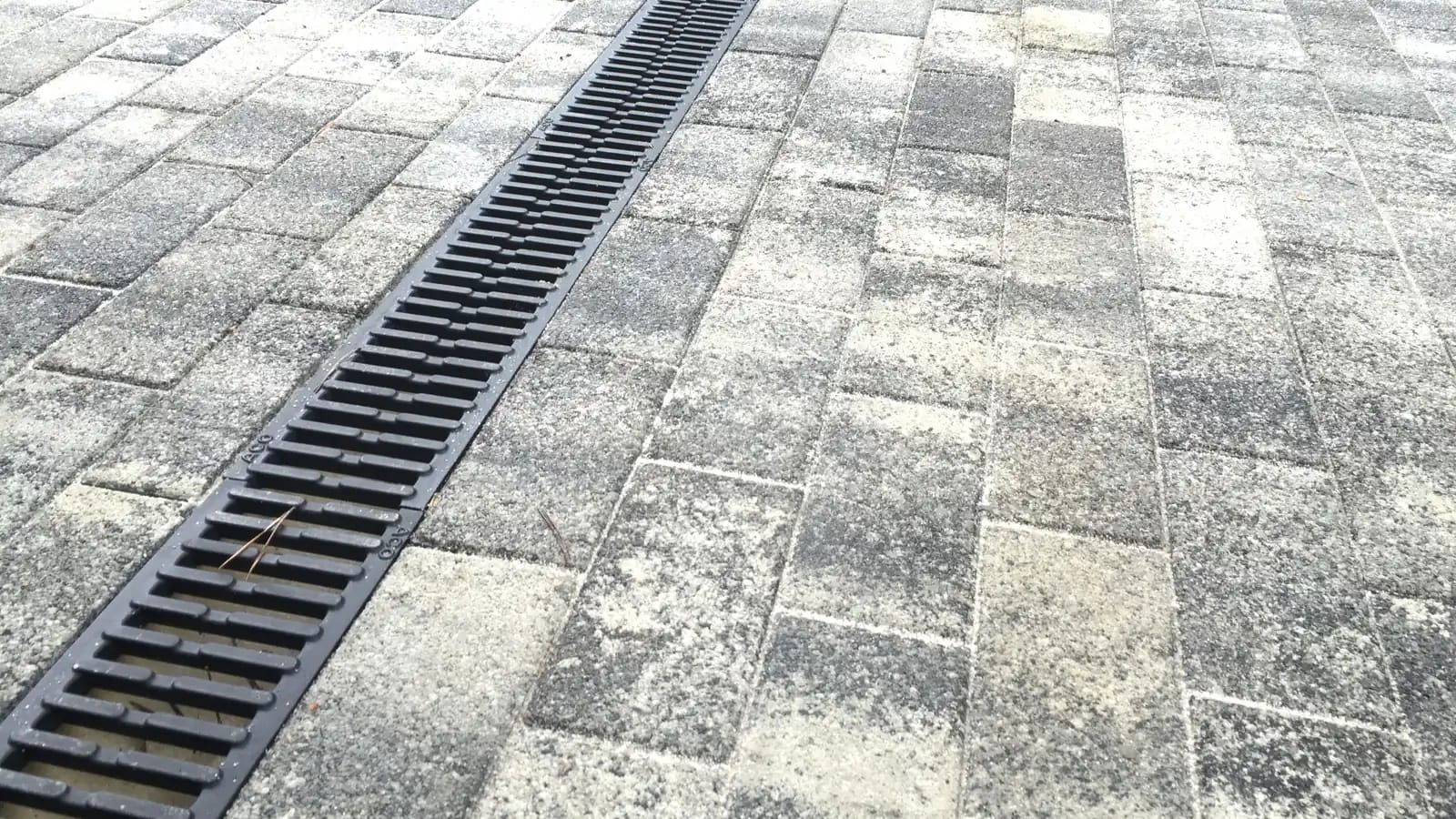

Как соединить лоток с трубами и колодцем

Лоток собирает воду с мощения вместе с песком из швов и листьями. Поэтому в закрытую трубу его заводят через колодец с отстойной частью: дно колодца ниже выходящей трубы, песок оседает там, а не в сети. Ради этого п. 6.5.5 свода правил о наружной канализации и требует отстойник. В небольших системах ту же роль играет пескоуловитель на конце линии лотков.

Отметки считают от лотка вниз: покрытие на 3–10 мм выше его края — это п. 5.3 СП 508.1325800.2022, дно лотка — выше входа в пескоуловитель, выход пескоуловителя — выше трубы. В каталоге сейчас 5 позиций — открытые бетонные лотки Braer без решётки: ЛВ 50.20.6 в четырёх цветах, полметра длиной, 20 см шириной и 6 см высотой, и широкий дорожный Б1.18.50 длиной 1 м. Торец линии закрывают заглушкой или выводят в приёмник.

Где ставить колодцы ливневой канализации и на каком расстоянии?

Смотровой колодец — место, откуда трубу можно осмотреть и прочистить. Свод правил о наружной канализации в п. 6.3.1 требует ставить колодцы в местах присоединений, изменения направления, уклона и диаметра труб, а на прямых участках — не реже чем через 35 м для труб диаметром 150 мм и через 50 м для труб 200–450 мм.

На участке это значит: колодец там, где сходятся трубы от нескольких водостоков, на каждом повороте трассы и перед выпуском. Тройник, закопанный без колодца или ревизии, прочистить нельзя — засор в нём найдут только раскопкой.

Крышку выводят в уровень покрытия и не закрывают плиткой, вазоном или дёрном. Класс крышки выбирают по нагрузке: у садовой дорожки хватает A15, где заезжают легковые машины — нужен B125 (ГОСТ 3634-2019). Как выбрать сам колодец, разобрано в статье о ревизионном колодце.

Как проверить, хватит ли уклона до точки сброса

Проверку начинают с конца — от точки сброса к самому дальнему приёмнику. Короткую трубу от дождеприёмника до колодца ведут с уклоном 0,02 — так записано в п. 5.5.1 того же свода. Для коллектора диаметром 150 мм наименьший уклон — 0,008, для 200 мм — 0,007 (там же). Перепад на трассе:

Пример: дальний приёмник в 5 м от колодца, от колодца до выпуска — 40 м трубы 150 мм. Труба опустится минимум на 10 + 32 = 42 см, плюс глубина самого приёмника. Если точка сброса выше этой отметки, самотёком вода не дойдёт: нужна другая точка сброса или накопительный колодец с насосом. Это видно на плане с отметками до покупки труб, а не после первого ливня.

Можно ли соединять ливнёвку с дренажом?

Пункт 6.5.4 свода правил о наружной канализации допускает присоединять к дождеприёмнику и водостоки, и дренажные сети. Но у частного дома есть риск: если в ливень труба или колодец переполнятся, вода с крыши пойдёт обратно в перфорированную дренажную трубу — к фундаменту.

Поэтому дренаж заводят в колодец отдельной трубой, а не в трубу от водостока, и выше уровня, до которого колодец наполняется в ливень. Выпуск из колодца должен пропускать воду обеих систем сразу. Сами водостоки в дренажную трубу не заводят — почему, разобрано в статье о дренаже вокруг дома.

Что из этого делаем мы и сколько стоит

Лотки и дождеприёмники в мощении ставим вместе с укладкой: монтаж водоотводных лотков — от 1 500 ₽/п.м, в строку прайса входят точки стока. Плитку вокруг лотка кладут в общей укладке: дорожка с основанием — от 2 800 ₽/м², въезд с усиленным основанием — от 3 400 ₽/м².

Трубы и колодцы ливнёвки в укладку плитки не входят — это отдельная работа до мощения. В комплексном благоустройстве её ставят в очередь до оснований и покрытий. Пример в блоке цен: лоток вдоль нижнего края площадки длиной 10 м — 20 лотков ЛВ 50.20.6 и 10 п.м монтажа.

Вопросы о ливнёвке на участке

Нужен ли проект ливневой канализации на участке?

Нужна хотя бы схема с отметками: где каждый приёмник, куда идут трубы, на какой глубине и где сброс. Без отметок нельзя проверить, хватит ли уклона. В наш дизайн-проект мощения входят уклоны и отвод воды с покрытия, а разработка дренажной системы с колодцами и трубами — нет.

Можно ли подключить несколько водостоков к одной трубе?

Можно, если труба пропустит воду со всех этих крыш сразу. В местах присоединений свод правил ставит смотровые колодцы (п. 6.3.1); на участке минимум — ревизия, через которую тройник можно прочистить.

Источники и документы

• СП 32.13330.2018 — наружные сети и сооружения водоотведения; для ливнёвки участка важны п. 5.5.1 (уклоны), п. 6.3.1 (колодцы и расстояния между ними), п. 6.5.4 и 6.5.5 (что и как присоединяют к дождеприёмнику и закрытой сети).
• СП 508.1325800.2022: как водоотводный лоток встраивают в плиточное покрытие, п. 5.3.
• ГОСТ 3634-2019 — классы нагрузки люков и решёток дождеприёмников: A15, B125 и выше.
• Паспорт и инструкция выбранных лотков, колодцев и дождеприёмников.
