Наружная ливневая канализация: открытая, закрытая и комбинированная схема

Наружная ливневая канализация бывает трёх видов. В открытой вода идёт по лоткам, канавам и кюветам на поверхности, в закрытой — по трубам между колодцами под землёй, в комбинированной поверхностные лотки и дождеприёмники сдают воду в подземную сеть. На территории поселений СП 32.13330.2018 в общем случае требует закрытую систему, а открытую допускает для малоэтажной индивидуальной застройки, посёлков в сельской местности и парков (п. 7.1.10).

Открытую часть делают наши бригады: уклоны мощения и водоотводные лотки Braer с точками стока. Лотки в каталоге — от 379 ₽/шт, монтаж — от 1 500 ₽/п.м. Подземные трубы и колодцы в нашу укладку не входят.

Чем открытая ливнёвка отличается от закрытой?

Открытая схема не требует раскопок под трубы, её видно и легко чистить, но воде нужен путь по поверхности до самой точки сброса. Закрытая проходит под дорожками, заездом и газоном, зато требует глубины, колодцев и отметок по всей трассе. Сколько сантиметров перепада уходит на трассу при разных уклонах, — в статье об уклоне ливнёвки.

Какую схему выбрать для частного дома?

• Открытая — если воду с мощения и водостоков можно по поверхности довести лотками до газона, канавы или кювета вдоль улицы. СП 82.13330.2016 рекомендует открытый линейный водоотвод на озеленённых территориях и на границе дорожек и площадок с озеленением (таблица Г.1), а при открытом выпуске внутренних водостоков в лотки у здания нужны меры против размыва земли (п. 21.3 СП 30.13330.2020).
• Закрытая — если воду нужно провести под заездом, дорожками или газоном к колодцу или сети посёлка, а по поверхности её пустить некуда. Трассу считают по уклонам и глубине, колодцы ставят в местах присоединений, поворотов, смены уклона и диаметра (п. 6.3.1 СП 32).
• Комбинированная — плитку собирают лотками, водостоки — дождеприёмниками, а дальше вода идёт трубой. При частых водосточных трубах СП 82 советует перехватывающий закрытый лоток, а линейный водоотвод — оснащать пескоуловителями, чтобы песок и мелкий мусор не уходили в трубы (таблица Г.1). Канаву или лоток присоединяют к закрытой сети через колодец с отстойной частью (п. 6.5.5 СП 32).

Как устроен пескоуловитель и где его ставить, — в статье о пескоуловителе; как связать водостоки, лотки и колодцы в одну систему на участке, — в статье о ливневой канализации на участке.

Куда можно отвести воду с участка?

Точку сброса выбирают до выбора схемы — от неё зависят все уклоны и глубины. Варианты, которые называют нормы:

• в сеть поверхностного стока посёлка или города — на условиях её владельца;
• открыто в лотки, канавы и кюветы — для малоэтажной индивидуальной застройки (п. 7.1.10 СП 32);
• в дождевые сады и инфильтрующие элементы — при обосновании, по таблице Г.1 СП 82: инфильтрующие элементы заглубляют не меньше чем на 0,7 м, размещают выше уровня грунтовых вод и снабжают переливом в дождевую сеть.

К фундаменту дома и на соседний участок воду не направляют. Если собранную воду нужно где-то накопить или впитать на своём участке, это задача колодца — какие они бывают, рассказываем в статье о колодце для ливнёвки.

Сколько стоит открытая часть на лотках?

Открытую схему считают по двум строкам: сами лотки и их монтаж. Лоток ЛВ 50.20.6 от Braer — полметра в длину, так что на погонный метр линии уходит два. Пример — линия лотков 10 м вдоль края площадки: 20 лотков и 10 п.м монтажа, смета по прайсу — выше, в блоке с ценами.

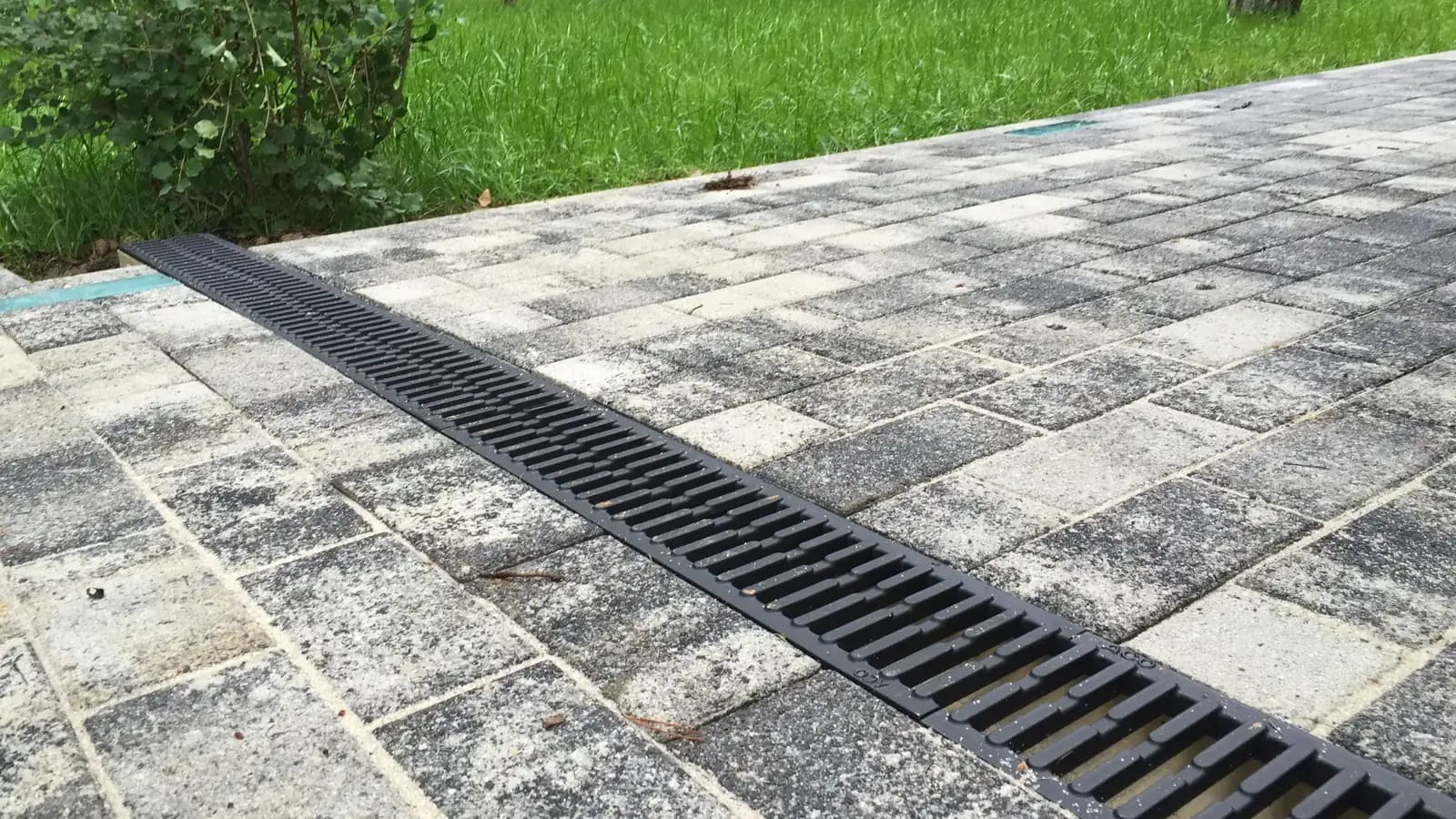

Плитку к лотку ведут с уклоном не меньше 2,5 %, а её поверхность держат выше кромки лотка на 3–10 мм (п. 5.3 СП 508.1325800.2022). Как врезать лоток в мощение, — в статье о лотке в плитке.

Вопросы о наружной ливнёвке

Можно ли обойтись без подземных труб и колодцев?

Можно, если есть куда отвести воду по поверхности: для малоэтажной индивидуальной застройки открытая система допускается п. 7.1.10 СП 32. Лоткам тоже нужен уклон — не меньше 0,004–0,006 по таблице 5 — и точка, куда они сдают воду.

Чем наружная ливнёвка отличается от внутренних водостоков?

Внутренние водостоки собирают воду с кровли через воронки и трубы внутри здания и отдают её в наружную сеть поверхностного стока (п. 21.1 СП 30.13330.2020). Наружная сеть принимает эту воду и сток с участка снаружи — её проектируют по СП 32.13330.2018.

По какому СП делают наружную ливневую канализацию?

Главный документ — СП 32.13330.2018 с изменениями № 1–4: он задаёт уклоны, глубины, колодцы и выбор между открытой и закрытой системой. Для пластиковых труб к нему добавляется СП 399.1325800.2018, для отвода воды при благоустройстве — приложение Г СП 82.13330.2016, для мощения с лотками — СП 508.1325800.2022.

Источники и документы

• Когда допускается открытая система, а когда нужна закрытая, — п. 7.1.10; наименьшие уклоны труб и лотков — п. 5.5.1 и таблица 5; глубина — п. 6.2.4 и 6.2.7; колодцы — п. 6.3.1; присоединение лотка к закрытой сети через колодец с отстойной частью — п. 6.5.5: свод правил 32.13330.2018 о наружных сетях канализации.
• Открытый и закрытый линейный водоотвод, пескоуловители, дождевые сады и инфильтрующие элементы — приложение Г, таблица Г.1 (введено изменением № 2): СП 82.13330.2016 о благоустройстве территорий.
• Куда внутренние водостоки отдают воду и открытый выпуск в лотки у здания — п. 21.1 и 21.3: СП 30.13330.2020, раздел о внутренних водостоках.
• Трубы, колодцы и монтаж наружных сетей из полимеров: СП 399.1325800.2018.
• Уклон плитки к лотку и её высота над кромкой — п. 5.3: СП 508.1325800.2022 о покрытиях из камней и плит мощения.
