Монтаж ливневой канализации на участке: последовательность и контроль

Ливнёвку на участке монтируют до мощения и снизу вверх — от точки сброса к колодцам и приёмникам. По СП 399.1325800.2018 траншея с вертикальными стенками не уже наружного диаметра трубы плюс 0,2 м с каждой стороны, уклон проверяют на каждом участке сразу при укладке, стыки испытывают до засыпки, а над трубой обязателен защитный слой не меньше 0,3 м из песка или грунта без камней (п. 6.7.2.3, 6.7.3.4, 8.12, 6.7.2.8). Плитку, лотки и дождеприёмники ставят последними — по отметкам готовой сети.

Трубы и колодцы ливнёвки в укладку плитки у нас не входят: эту часть делает отдельный подрядчик. Мы работаем сверху — основание и плитка над трассой (от 2 800 ₽/м² для дорожек и площадок, от 3 400 ₽/м² для заезда) и водоотводные лотки с точками стока, монтаж от 1 500 ₽/п.м.

В каком порядке монтируют ливнёвку на участке?

1. Схема с отметками. На плане — водостоки, дождеприёмники, лотки, колодцы, трасса и отметка дна трубы в каждой точке. Как их считать, — в статье об уклоне ливнёвки.
2. Точка сброса. Первым готовят выпуск — колодец, канаву или подключение к сети посёлка: от его отметки зависит глубина всей трассы.

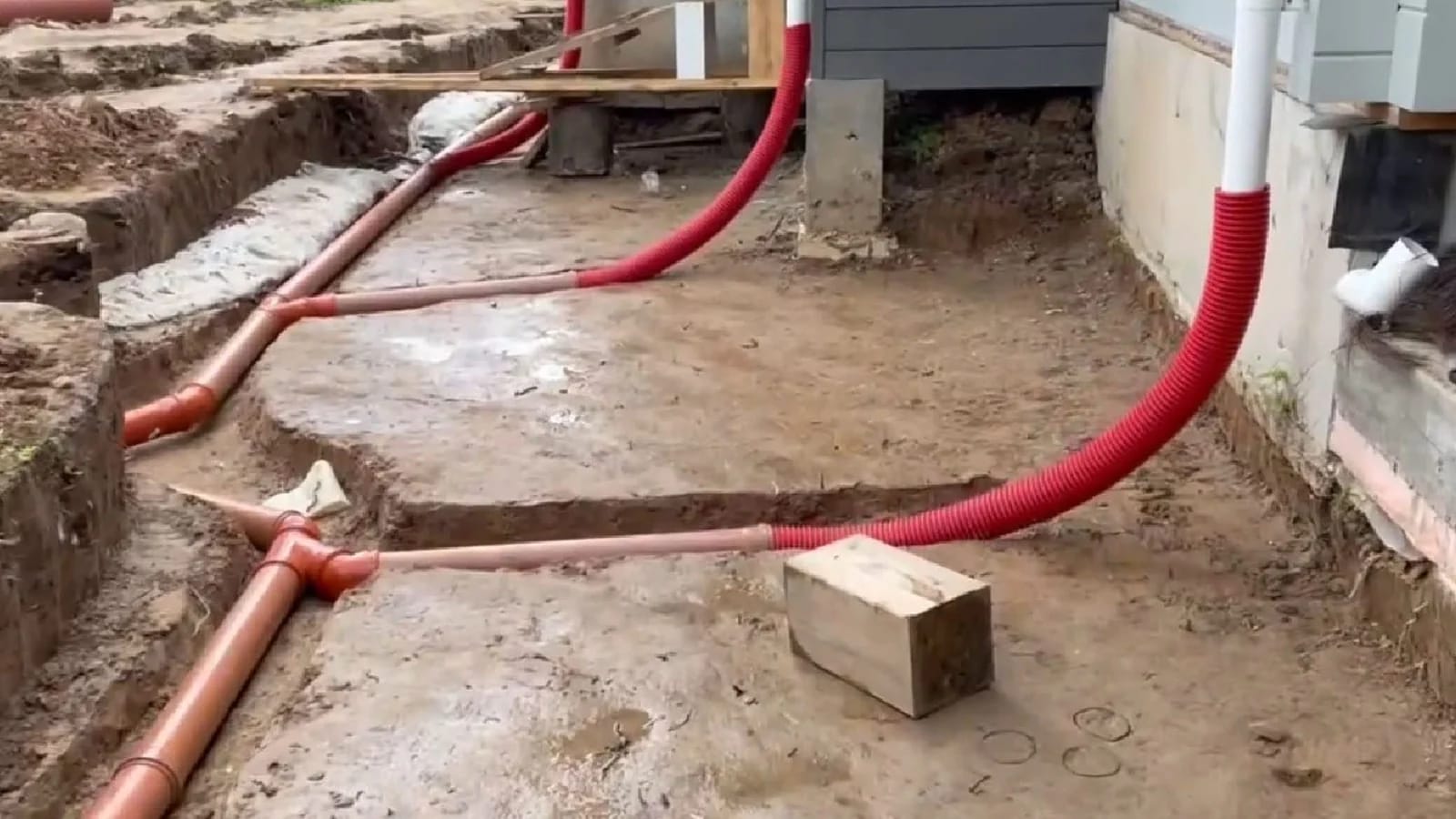

3. Траншея. Копают от выпуска вверх по трассе, дно выводят с проектным уклоном, под стыки делают приямки (п. 6.7.2.4 СП 399).
4. Трубы и колодцы. Трассу ведут прямыми участками, направление и диаметр меняют в колодцах (п. 5.2.21 СП 399); на глубине до 1,2 м до верха трубы — допускаются заводские фасонные детали без колодца (п. 5.2.22).
5. Проверка уклона. На каждом участке между колодцами — сразу при укладке, отклонение от проекта не допускается (п. 6.7.3.4).
6. Подбивка и засыпка пазух. Стыки при этом оставляют открытыми (п. 6.7.2.10).
7. Предварительное испытание на герметичность — до засыпки траншеи (п. 8.12).
8. Защитный слой и засыпка траншеи слоями.
9. Окончательное испытание — после засыпки (п. 8.12) и исполнительная схема с фактическими отметками.
10. Основание, лотки, дождеприёмники и плитка — по отметкам готовой сети.

Летом трубы монтируют в самое прохладное время суток, зимой — в самое тёплое (п. 6.7.3.6 СП 399): так меньше сказывается температурное удлинение полимерных труб, которое требует учитывать и п. 6.2.6 СП 32.

Какой ширины и глубины копать траншею под ливнёвку?

Ширина. Траншея с вертикальными стенками — не уже наружного диаметра трубы плюс 0,2 м с каждой стороны; если между трубой и стенкой должен пройти человек — не меньше 0,6 м (п. 6.7.2.3 СП 399). Для трубы 110 мм это 0,51 м по дну. Узкую траншею шириной «диаметр плюс 0,05 м» свод правил тоже допускает, но тогда пространство у трубы засыпают песком без камней и обязательно делают защитный слой.

Глубина. Её задают отметки выпуска и уклон, а ограничивают промерзание и нагрузка сверху. Для ливнёвки в СП 32.13330.2018 с 29 января 2024 года есть отдельный п. 6.2.7 (изменение № 3): глубину принимают по теплотехническому расчёту, который подтверждает, что в трубе сохранится плюсовая температура; без такого расчёта верх трубы кладут на глубину проникания в грунт нулевой температуры. Общий п. 6.2.4 добавляет ещё два условия: от поверхности земли до верха трубы — не меньше 0,7 м, чтобы её не повредил транспорт, а уменьшить глубину позволяет утеплитель, если это подтверждено теплотехническим расчётом.

Как засыпать трубу, чтобы не сломать уклон?

Две последние строки важны, если ливнёвка пойдёт под будущей плиткой. Для посадки плитки 60 мм применяют виброплиту до 110 кг, для камня 80–100 мм — 110–200 кг (СП 508.1325800.2022, таблица 9; подробнее — в статье о виброплите). Поэтому неглубокую трубу под заездом разумно засыпать так, как СП 399 требует на пересечении с дорогой, — песком на всю глубину, — а толщину засыпки над ней заложить в отметки заранее.

Как испытывают ливнёвку до засыпки?

Безнапорные трубы испытывают на герметичность гидравлическим способом в два этапа: предварительно — до засыпки траншеи, окончательно — после неё (п. 8.12 СП 399); порядок и нормы испытания — по СП 129.13330. Пока идёт предварительное испытание, стыки не засыпают (п. 6.7.2.10): течь видна сразу, и стык переделывают без раскопки.

Заказчику важно не дать закопать трассу до этой проверки и получить исполнительную схему: где лежат трубы, на какой глубине, где колодцы и ревизии. После засыпки её уже не восстановить без раскопки. Где ставить колодцы для чистки, — в статье о ревизионном колодце.

Когда класть плитку над ливнёвкой?

После окончательного испытания и засыпки траншеи. Щебень основания над трассой трамбуют с оглядкой на таблицу выше: тяжёлой виброплитой — только при достаточной засыпке над трубой. Дождеприёмники и лотки выставляют по отметкам будущего покрытия: поверхность плитки должна стоять выше кромки лотка на 3–10 мм (п. 5.3 СП 508.1325800.2022). Над колодцами и ревизиями оставляют люки, чтобы до них можно было добраться без разборки плитки, — как их встраивают в мощение, рассказываем в статье о люке в плитке.

В первые 1–3 месяца после начала эксплуатации СП 508 советует проверить покрытие, в том числе работу ливневой системы (п. 6.4): после сильного дождя посмотреть, куда уходит вода и не стоит ли она у лотков. Как ставят лоток в плитку и на какой высоте, — в статье о лотке в мощении.

Вопросы о монтаже ливнёвки

Можно ли уложить ливнёвку после того, как плитка уже лежит?

Можно, но придётся разобрать плитку и основание по всей трассе, а потом собрать их заново: по прайсу перекладка плитки на уцелевшем основании — от 1 200 ₽/м², а над траншеей основание делают заново — от 2 800 ₽/м². Поэтому трубы и колодцы кладут раньше мощения.

Можно ли засыпать трубу щебнем?

Вокруг трубы и над ней — нет: защитный слой не меньше 0,3 м делают из песка или грунта без щебня, камней и кирпича (п. 6.7.2.8 СП 399). Щебень основания плитки идёт уже выше этого слоя.

Кто отвечает за уклон, если трубы кладёт один подрядчик, а плитку — другой?

Каждый — за свою часть по исполнительной схеме. Поэтому трассу принимают с отметками до засыпки, а тот, кто кладёт плитку, выставляет лотки и приёмники по этим отметкам. Свою часть наши бригады сдают с гарантией на год по договору: если из-за уклонов мощения встанут лужи, переделаем за свой счёт (условия гарантии).

Источники и документы

• Ширина траншеи, подбивка, засыпка слоями, защитный слой и уплотнение — п. 6.7.2.3–6.7.2.13; проверка уклона между колодцами — п. 6.7.3.4; время суток для монтажа — п. 6.7.3.6; двухэтапное испытание безнапорных труб — п. 8.12; прямые участки и повороты — п. 5.2.21 и 5.2.22: СП 399.1325800.2018, официальная карточка.
• Глубина заложения ливнёвки — п. 6.2.7 (введён изменением № 3, приказ Минстроя России от 28.12.2023 № 1009/пр) и п. 6.2.4, места для колодцев — п. 6.3.1, температурное удлинение труб — п. 6.2.6: СП 32.13330.2018, официальная карточка.
• Масса виброплиты для посадки плитки — таблица 9, плитка выше лотка на 3–10 мм — п. 5.3, проверка ливневой системы в первые 1–3 месяца — п. 6.4: СП 508.1325800.2022, официальная карточка.
