Как сделать дренаж участка своими руками и когда это опасно

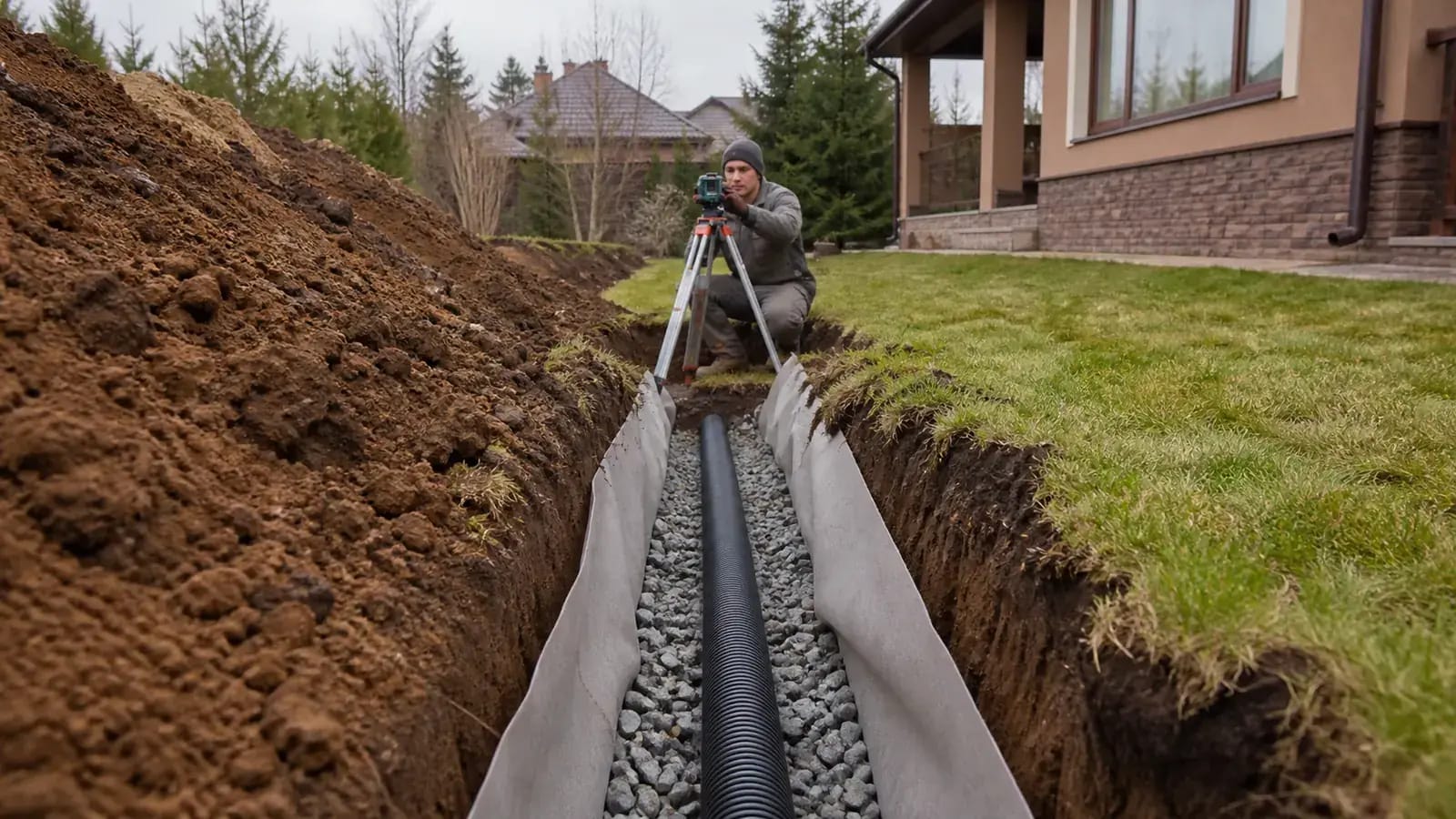

Дренаж участка своими руками — это перфорированная труба в фильтрующей обсыпке на дне траншеи, уложенная с уклоном к выпуску, и смотровые колодцы на поворотах. Сделать его самому можно, когда известно, откуда приходит вода, есть куда выпустить её самотёком и траншея неглубокая. Если вода стоит выше дна будущей траншеи, стенки оплывают, а рядом фундамент или склон, копать самому опасно — такие случаи разобраны ниже.

Если копать будете сами, начните со схемы дренажа: в ней трассы, колодцы и точки сброса с привязками, и по ней может работать ваша бригада. Когда вместе с дренажом участок нужно спланировать с уклоном от дома, земляные работы и планировка по прайсу — от 900 ₽/⁠м².

С чего начать: откуда вода и куда её выпустить?

Сначала убедитесь, что вода в грунте, а не стекает сверху. Лужа, которая уходит за день-два, и размыв под водостоком лечатся уклоном, лотками и дождеприёмниками — траншея с трубой тут не поможет. Дренаж нужен, если в яме в мокром месте вода держится неделями или поднимается весной. Как отличить одно от другого и какие бывают схемы, — в статье о видах дренажа.

Потом найдите выпуск — место ниже самой низкой точки будущей трубы: канаву, ливнёвку, колодец. Свод правил предпочитает самотёк, а откачку насосом требует отдельно обосновать (СП 104.13330.2016, п. 8.4.2). Если выпуск выше дна траншеи, нужны колодец с насосом, электричество и путь воды на случай отказа — это уже инженерная задача. Выводить воду на соседний участок, на дорогу или под свою же дорожку нельзя.

Как проверить трассу, прежде чем копать?

• найдите кабели, газ, водопровод, канализацию и трубы автополива — по исполнительной схеме дома или у владельцев сетей;
• отступите от фундамента: траншея вплотную к дому меняет влажность грунта под ним, такой дренаж делают только по проекту;
• обойдите корни крупных деревьев: траншея их перерубит;
• снимите отметки нивелиром или лазерным уровнем в начале трассы, на поворотах, в местах колодцев и у выпуска.

Уклон трубы задают по отметкам дна, а не по поверхности земли: земля может идти вверх там, где труба должна идти вниз. Одного числа уклона и глубины для всех участков нет: глубину дрен и расстояние между ними свод правил требует устанавливать расчётом (СП 104.13330.2016, п. 8.4.4), а наименьшую глубину трубы задают промерзание и нагрузка сверху (п. 8.4.9). Минимальный уклон конкретной трубы указывает её производитель.

Запишите отметки в таблицу: точка, отметка земли, отметка дна трубы по схеме и фактическая после укладки. Такая таблица не даст спрятать обратный уклон под слоем щебня.

Какой глубины копать траншею, чтобы её не обрушило?

Стенки траншеи обваливаются и в плотном на вид грунте, особенно после дождя и рядом с насыпью. Правила по охране труда при строительстве разрешают работать в траншее с отвесными стенками без крепления, только если она выше уровня грунтовых вод, рядом нет подземных сооружений и глубина не больше предельной (приказ Минтруда России № 883н, п. 129):

Для дренажа первое условие особенно важно: траншею часто роют как раз в мокром грунте, ниже уровня воды, и тогда без откосов или крепления стенок в неё не спускаются вовсе. Спускаются по лестнице или трапу, а не спрыгивают (п. 128 тех же правил). Вынутый грунт не сваливают на край траншеи: лишний вес у бровки обрушивает стенку.

Как уложить трубу, щебень и геотекстиль?

1. Выровняйте дно траншеи по отметкам, без ям: в яме труба прогнётся и будет держать воду. На слабом, плывущем грунте трубу кладут на искусственное основание (СП 104.13330.2016, п. 8.4.9).
2. Застелите дно и стенки геотекстилем с запасом, чтобы потом завернуть его внахлёст поверх щебня.
3. Насыпьте слой промытого щебня или гравия и уложите трубу с уклоном к выпуску; соединения — штатными муфтами.
4. Обсыпьте трубу со всех сторон: свод правил требует вокруг дренажной трубы фильтр — предпочтительно песчано-гравийную обсыпку или обёртку из водопроницаемого материала (п. 8.4.10).
5. Заверните геотекстиль внахлёст поверх обсыпки и только потом засыпайте грунтом.

Толщину и состав обсыпки свод правил требует подбирать расчётом по грунту. Вынутый суглинок в обсыпку не подмешивают: глина забивает поры щебня, и вода перестаёт доходить до трубы. Какой щебень брать, — в статье о щебне для дренажа, какие трубы, — в статье о дренажных трубах.

Где ставить смотровые колодцы?

На каждом повороте трассы, там, где сходятся ветки или меняется уклон, и не реже чем через 50 м на прямых участках (СП 104.13330.2016, п. 8.4.11). Свод правил описывает колодцы с отстойником глубиной не меньше 0,5 м: в нём оседает ил, его вычерпывают, а трубу промывают через колодец.

Крышку колодца оставляют доступной — не под плиткой и не под газоном без отметки. Как чистить дренаж через колодцы, — в статье о чистке дренажной системы.

Как проверить дренаж до засыпки?

• труба, соединения и колодцы сфотографированы с рулеткой и привязкой к дому или забору;
• по дну трубы пройдено нивелиром, обратного уклона нет нигде;
• вода, пролитая в начало ветки, выходит в выпуске;
• нарисована схема: где лежат трубы, на какой глубине, где колодцы.

Пролив из шланга показывает, что труба не перекрыта и уклон есть, но не доказывает, что дренаж справится с весенней водой: это видно только весной. Схема трубы понадобится, когда будете сажать деревья, тянуть автополив или класть дорожку. Если над трубой пройдёт дорожка, траншею под ней засыпают и уплотняют слоями, как основание, иначе по линии трубы плитка просядет.

Когда дренаж своими руками опасен?

В этих случаях начинают со схемы дренажа — в ней будут трассы, глубины, колодцы и выпуск, — а работы по ней выполняет ваша бригада или мы в комплексном благоустройстве.

Вопросы о дренаже своими руками

Какой уклон дать дренажной трубе, если копаю сам?

Общего числа для всех участков нет. Глубину и шаг дрен назначают расчётом (СП 104.13330.2016, п. 8.4.4), минимальный уклон конкретной трубы указывает производитель в инструкции. Проверяют уклон нивелиром по дну трубы в каждой точке, а не по земле.

Можно ли обойтись без геотекстиля?

Свод правил допускает фильтр и без полотна: вокруг трубы нужна песчано-гравийная обсыпка — она даже предпочтительнее — или обёртка из водопроницаемого материала (п. 8.4.10). Толщину и состав обсыпки подбирают по грунту. Без фильтра частицы глины и пылеватого суглинка забивают щебень и трубу.

Можно ли самому сделать дренаж только вокруг дома?

Траншея вдоль фундамента без расчёта может, наоборот, собрать воду у стен. Такой дренаж делают по проекту защиты дома — подробнее в статье о дренаже вокруг дома.

Источники и документы

• СП 104.13330.2016 — карточка в каталоге ФГБУ «Институт стандартизации», свод правил о защите территорий от подтопления, с Изменением № 1: самотёк (п. 8.4.2), глубина и шаг дрен (п. 8.4.4), основание и глубина труб (п. 8.4.9), фильтр вокруг трубы (п. 8.4.10), смотровые колодцы (п. 8.4.11).
• Правила по охране труда при строительстве, реконструкции и ремонте — приказ Минтруда России от 11.12.2020 № 883н: лестницы и трапы в выемки (п. 128), траншеи с отвесными стенками без крепления (п. 129).
• Инструкция производителя дренажной трубы и геотекстиля: уклон, соединения, обсыпка.
