Трубы для ливневой канализации: диаметр, материал и трассировка

Под землёй дождевую воду ведут наружными канализационными трубами: гладкими из НПВХ по ГОСТ 32413-2013 или двустенными гофрированными по ГОСТ Р 54475-2011. Уклон по СП 32.13330.2018 (п. 5.5.1): для трубы 150 мм — не меньше 0,008, то есть 8 мм на каждый метр, для 200 мм — 0,007, для трубы от дождеприёмника — 0,02. На подходящей трубе напечатаны диаметр, класс кольцевой жёсткости SN и номер стандарта.

Трубы и колодцы ливнёвки в цену укладки не входят — строки для них в прайсе сайта нет, их считаем отдельно. В укладку входит то, что лежит сверху: уклоны мощения и водоотводные лотки, монтаж лотков — от 1 500 ₽/п.м. Где пройдут трубы, на какой глубине и где встанут колодцы, рисуют в разделе «Дренаж и ливнёвка» рабочей документации участка — по такой схеме трубы кладут до основания под плитку.

Какая труба нужна для ливнёвки: рыжая гладкая или гофрированная?

Для сети в грунте годятся оба типа, если труба сделана по стандарту на наружную канализацию. Выбирают не по цвету и не по названию в магазине, а по стандарту и классу жёсткости.

Оранжево-коричневый цвет ГОСТ 32413-2013 только рекомендует (п. 5.1.1), поэтому по цвету трубу не проверяют. Смотрите маркировку: по п. 4.5.1 в обозначении стоят материал, наружный диаметр, толщина стенки или SDR, класс SN и номер стандарта. Пример из самого ГОСТ: «Труба НПВХ 200×4,9 SDR 41 SN4 ГОСТ 32413-2013». Чем больше число после SN, тем выше минимальная кольцевая жёсткость; класс под вашу глубину и грунт берут по таблицам изготовителя.

Перфорированная дренажная труба собирает воду из грунта через отверстия. Если пустить по ней воду с крыши, в ливень часть воды выйдет через те же отверстия обратно в грунт по всей трассе. Одностенная гибкая гофра без класса SN и стандарта наружной канализации — тоже не труба для подземной сети. Чем дренажные трубы отличаются по диаметру и обсыпке, разобрано в статье о трубах для дренажа.

Какой диаметр трубы нужен: 110, 160 или 200 мм?

Диаметр считают по воде, которую собирает линия: площадь кровли и мощения, расчётный дождь, уклон. Как сделать этот расчёт для своего участка, разобрано в статье о диаметре труб ливнёвки. Для выбора трубы в магазине важны три вещи.

• Наружные гладкие трубы по ГОСТ 32413-2013 начинаются со 110 мм, дальше идут 125, 160, 200, 250 мм и больше.
• СП 32.13330.2018 (п. 6.5.3) требует присоединять дождеприёмник трубой не меньше 200 мм. Это норма для сетей населённых пунктов; на частном участке меньший диаметр подтверждают расчётом, а не берут «как у соседа».
• Трубы разного диаметра соединяют в колодце по верху труб — «по шелыгам» (п. 6.2.3), чтобы поток из большей трубы не подпирал меньшую. Как выставить уклон по отметкам, разобрано в статье об уклоне ливнёвки.

Можно ли пустить ливнёвку и дренаж в одну трубу?

Нет. Дренаж забирает воду из грунта через перфорацию, ливнёвка несёт воду с крыши и мощения закрытой трубой. Если завести ливень в дренажную трубу, переполненная линия отдаст воду через отверстия обратно в грунт — туда, откуда дренаж должен её забирать. На странице рабочей документации это записано прямо: дренаж и ливнёвку рисуют двумя отдельными системами.

Встречаются они ниже по трассе: СП 32.13330.2018 (п. 6.5.4) разрешает присоединять к дождеприёмнику водосточные трубы зданий и дренажные сети. Дренаж приходит в дождеприёмник или колодец своей трубой, дальше вода идёт общей закрытой линией. Где ставить такие приёмники, разобрано в статье о дождеприёмниках.

На какую глубину класть трубу ливнёвки?

Изменение № 3 к СП 32.13330.2018 добавило для ливнёвки отдельный пункт 6.2.7: глубину трубы задают теплотехническим расчётом, который подтверждает, что в трубе сохранится плюсовая температура. Без такого расчёта верх трубы кладут на глубину проникания в грунт нулевой температуры. Общее правило для всех сетей — п. 6.2.4: глубину принимают по СП 131.13330 и опыту эксплуатации сетей в районе, а не по соседнему участку.

Под проездом есть второе условие того же п. 6.2.4: чтобы трубу не повредил транспорт, от планировочной отметки земли до верха трубы должно быть не меньше 0,7 м. Уменьшить глубину свод правил разрешает сертифицированным гидрофобным утеплителем — и тоже только при подтверждении теплотехническим расчётом.

Как вести трассу: повороты, колодцы и мощение сверху

Трассу рисуют прямыми отрезками между колодцами. По п. 6.3.1 СП 32.13330.2018 колодец ставят в каждом месте присоединения, поворота, смены уклона или диаметра, а на прямом участке — не реже чем через 35 м для трубы 150 мм и через 50 м для труб 200–450 мм. Угол между присоединяемой и отводящей трубой — не меньше 90° (п. 6.2.2): поток из боковой линии не должен разворачиваться в колодце круче прямого угла.

Где именно нужны ревизии для чистки и как до них добраться после мощения, разобрано в статье о ревизионном колодце. Каким бывает сам колодец и какого он размера — в статье о колодце ливнёвки.

Трубы кладут до основания под плитку. СП 508.1325800.2022 (раздел 6.1) требует устраивать дренажи, водосборные колодцы и другие сооружения для отвода ливневых и талых вод до начала работ по слоям основания. Перед засыпкой траншеи трассу фотографируют и привязывают размерами к углам дома и забора: без такой схемы трубу под готовой плиткой потом ищут вскрытием.

Что можно сделать без подземных труб?

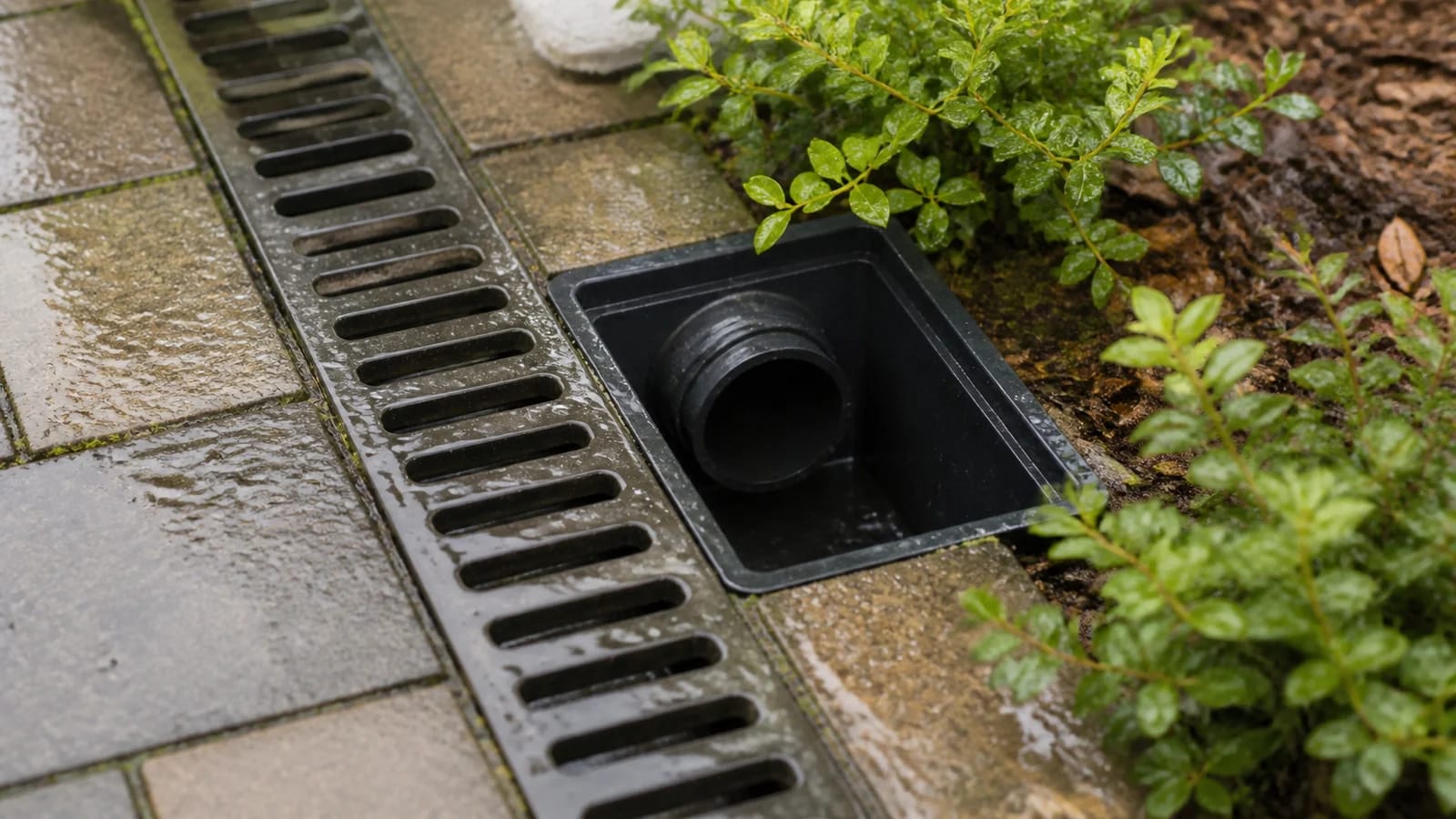

Часть воды с мощения не обязательно загонять в трубу: её собирают водоотводными лотками и уводят по поверхности туда, где её примет газон или выпуск. Серый лоток ЛВ 50.20.6 завода Braer длиной в полметра стоит от 379 ₽/шт, на метр линии уходит два таких лотка, монтаж лотков — от 1 500 ₽/п.м. Где лоток нужен, а где хватит уклона плитки, разобрано в статье о лотке в мощении.

Если лоток всё же отдаёт воду в подземную трубу, СП 32.13330.2018 (п. 6.5.5) требует делать это через колодец с отстойной частью, иначе песок с плитки уйдёт в трубу. Об этом узле — статья о пескоуловителе.

Частые вопросы о трубах для ливнёвки

Подходит ли для ливнёвки труба ПНД?

ПНД — это полиэтилен. Двустенные гофрированные трубы из полиэтилена для наружной канализации делают по ГОСТ Р 54475-2011, их кладут в самотёчную ливнёвку так же, как трубы из ПП и НПВХ. Гладкие полиэтиленовые трубы бывают напорными — их ставят там, где воду гонит насос. Какая перед вами труба, видно по стандарту в маркировке.

Какие трубы ставить, если воду из приямка откачивает насос?

Линия после насоса работает под давлением. Трубы по ГОСТ 32413-2013 и ГОСТ Р 54475-2011 сделаны для безнапорных сетей, поэтому на участок от насоса до колодца или выпуска берут напорные трубы с давлением не ниже того, что даёт насос по паспорту.

Источники и документы

• Карточка СП 32.13330.2018 на портале Росстандарта: уклоны — п. 5.5.1; присоединения и глубина — п. 6.2.2–6.2.4; глубина ливнёвки — п. 6.2.7, его ввело Изменение № 3; колодцы — п. 6.3.1; дождеприёмники и лотки — п. 6.5.3–6.5.5.
• ГОСТ 32413-2013 — каталог Института стандартизации: гладкие трубы из НПВХ для наружной канализации, классы SN, маркировка (п. 4.5), цвет (п. 5.1.1).
• ГОСТ Р 54475-2011 — карточка Росстандарта: трубы со структурированной стенкой для наружной канализации, в том числе ливневой и дренажа.
• ГОСТ 32414-2013 — каталог Института стандартизации: трубы из полипропилена для внутренней канализации.
• СП 508.1325800.2022 у Росстандарта: раздел 6.1 — трубы и колодцы отвода воды устраивают раньше слоёв основания под плитку.
