У автополива газона семь основных узлов: источник воды, насос (нужен не всегда), фильтр, магистраль из трубы ПНД 32–40 мм на глубине 30–40 см, электромагнитные клапаны — по одному на зону, дождеватели и контроллер. Зоны поливают по очереди, весь газон сразу — нет. Система под ключ стоит от 100 000 ₽/сотка.
Система автополива газона — это цепочка из семи узлов: источник воды, насос (если источник сам не даёт нужного напора), фильтр, магистраль из полиэтиленовой трубы ПНД 32–40 мм на глубине 30–40 см, электромагнитные клапаны — по одному на каждую зону, дождеватели и контроллер. Работает она по очереди: контроллер открывает клапан одной зоны, вода идёт от источника через фильтр к её дождевателям, через заданное время клапан закрывается и включается следующая зона. Весь газон разом не поливают — источнику не хватит воды. Под ключ такую систему ставят за 1–5 дней, цена — от 100 000 ₽/сотка, состав работ — на странице монтажа автополива.
Как работает автополив: что происходит за один цикл полива
- Контроллер в назначенный день и час подаёт напряжение на клапан первой зоны. У садовых контроллеров это обычно 24 В переменного тока: от контроллера к клапанам идёт один общий провод и по одному проводу на каждую зону.
- Насос, если он есть, запускается тем же сигналом через пусковое реле и подаёт воду из скважины или ёмкости.
- Фильтр задерживает песок и окалину — иначе они забьют форсунки и капельницы.
- Магистраль несёт воду под давлением к клапанному боксу, открытый клапан пропускает её в трубы своей зоны.
- Дождеватели под напором воды выдвигаются из корпусов и поливают свой сектор: роторные ведут вращающуюся струю, веерные поливают весь сектор сразу.
- Через заданное время клапан закрывается, давление падает, пружина убирает головки обратно в корпус — вровень с газоном.
- Контроллер открывает клапан следующей зоны. Если подключён датчик дождя и дождь прошёл, полив пропускается.
Отсюда главное правило системы: в каждый момент, как правило, работает одна зона, и все её головки должны получить достаточно воды. Если одна головка не выдвигается или бьёт вполсилы, дело обычно не в ней, а в том, что зоне не хватает расхода или давления. Как искать причину — в статье о давлении в системе автополива.
Из каких узлов состоит система и где они стоят
| Узел | Где стоит | Что делает | Подробнее |
|---|---|---|---|
| Источник воды | скважина, колодец, водопровод или накопительная ёмкость | даёт воду; от его расхода зависит, сколько головок работает разом | ёмкость для автополива |
| Насос | в скважине, в ёмкости или рядом с ней | нужен, если источник сам не даёт нужного давления и расхода | насос для автополива |
| Фильтр | сразу после источника или насоса, с доступом для чистки | защищает форсунки и капельницы от песка | у зоны капельного полива — свой фильтр |
| Магистраль | в земле на 30–40 см, труба ПНД 32–40 мм; под дорожками — в гильзах | подаёт воду к клапанам | трубы для автополива |
| Электромагнитные клапаны | в пластиковых боксах, крышка вровень с газоном | открывают и закрывают зоны по сигналу контроллера | клапаны автополива |
| Дождеватели и капельные линии | роторы и веерные — в газоне, капельные линии — у кустов и в цветниках | поливают; в одной зоне — один тип | форсунки автополива |
| Контроллер и датчики | контроллер — в доме, гараже или защищённом шкафу; датчик дождя — под открытым небом | хранит программу, включает зоны, отменяет полив после дождя | контроллер автополива |
| Дренажный клапан | в нижней точке магистрали | через него осенью сливают воду и продувают систему | консервация на зиму |
Последняя строка — не узел полива, а точка обслуживания. Но без неё систему не подготовить к зиме: вода остаётся в прогибах магистрали и корпусах головок, а замерзая, расширяется примерно на 9% и рвёт клапаны и фитинги.
Сколько стоит автополив сегодня
Работы — из прайса услуг на сайте.
- Монтаж автополива — под ключ: газон + цветники + капельныйот 100 000 ₽/соткаработы под ключ · точная смета фиксируется в договоре после замера и проекта
Откуда система берёт воду и почему это решает всё
Источник задаёт, сколько дождевателей может работать одновременно. Для этого нужен не напор на закрытом кране, а расход при рабочем давлении: сколько литров в минуту источник отдаёт, когда вода течёт. На замере эти цифры меряют по факту, а не берут из паспорта насоса: паспорт не знает ваших труб, фильтра и того, что в доме в это время тоже открыт кран. Замер при закрытых кранах в доме покажет больше, чем будет в жаркий вечер.
Если источник слабый — например, у скважины небольшой дебит, — воду сначала накапливают в ёмкости, а полив разбивают на большее число зон. Насос в такой схеме берёт воду из ёмкости, а скважина подпитывает её между поливами. Объём ёмкости и насос подбирают расчётом, а не «с запасом».
Зачем газон делят на зоны
Зона — группа головок на одном клапане: они включаются и выключаются вместе. Границы зон проводят по расходу источника — сумма расходов головок зоны не должна превышать то, что он даёт, — и по типу полива. Роторы и веерные форсунки в одной зоне не смешивают: у них разная интенсивность, и часть газона будет заливаться, пока другая досыхает. Газон на солнце и газон в тени у дома тоже разводят: в тени испарение меньше и программа короче.
Поэтому число зон не выводится из площади. Два одинаковых газона на разных скважинах получат разное число клапанов. Как считают зоны от расхода источника — в статье о расчёте автополива.
Что видно на газоне, а что спрятано под землёй

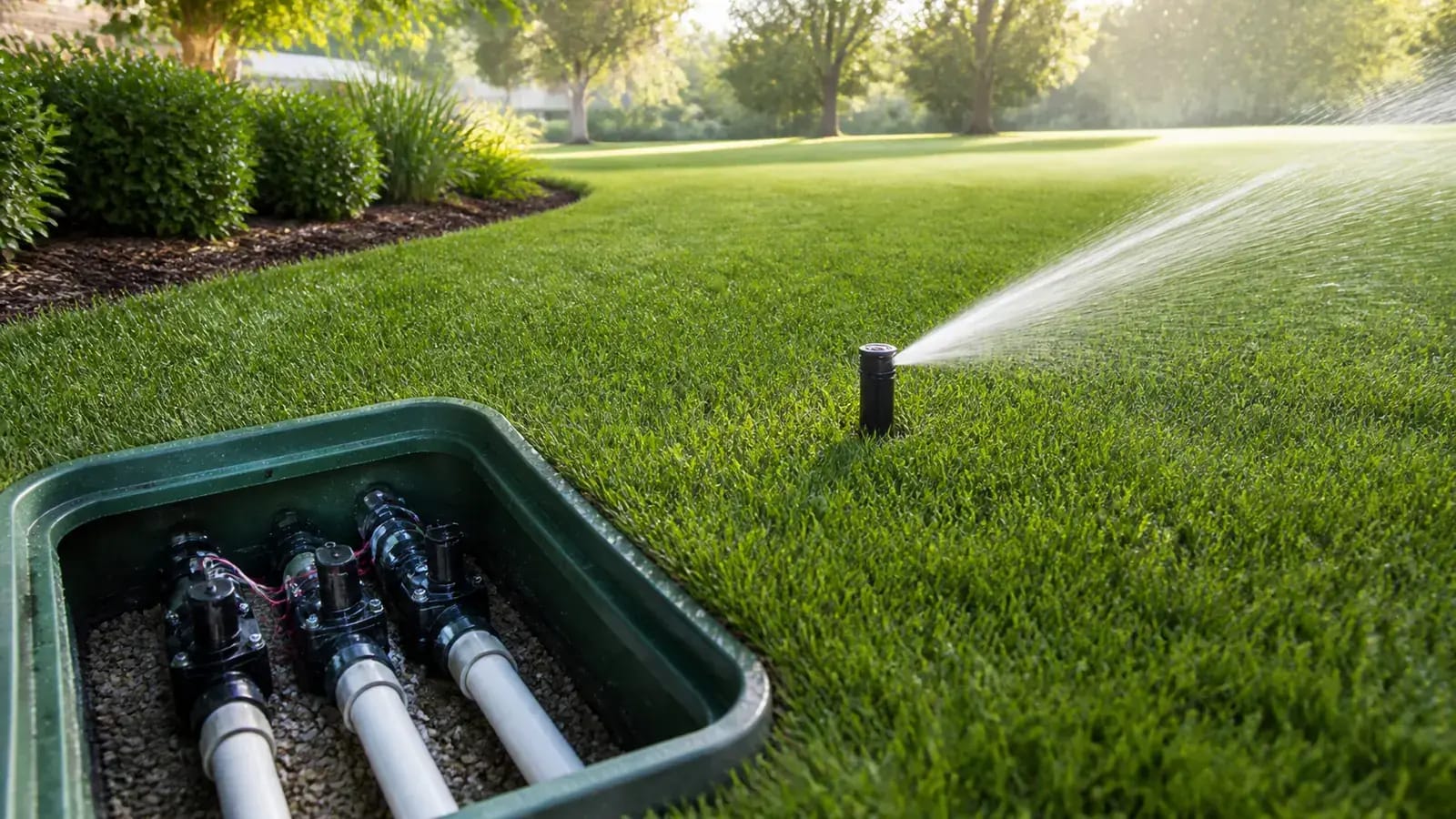

Когда система не работает, на газоне видны только крышки клапанных боксов и верхушки дождевателей: головки стоят вровень с травой, и косилка их не цепляет. При поливе они выдвигаются под давлением воды. Контроллер висит в доме, гараже или в защищённом шкафу на стене, датчик дождя — там, куда падает дождь, а не под свесом крыши.
Под землёй остаются магистраль, трубы зон, кабель от контроллера к клапанам и гильзы под дорожками. Где они лежат, знает только исполнительная схема: после засыпки трубу под газоном по памяти не найти. Схему, список оборудования и настройки контроллера передают при сдаче, а что проверить, пока траншеи открыты, — в статье о монтаже автополива.
Капельный полив: чем он отличается от дождевателей
Капельные линии поливают кусты, живые изгороди и цветники: вода выходит каплями у корня, листья остаются сухими. Это отдельная зона со своим фильтром и своей программой — время полива у неё другое, чем у газона. Расход линии зависит от шага капельниц и её длины, поэтому капельную трубку не заменяют перфорированным шлангом: у него расход на отверстие не рассчитан.
Посадки растут, их пересаживают, появляются новые клумбы. Режим капельной зоны пересматривают, а под будущие зоны в контроллере оставляют свободные выходы — иначе новую клумбу будет некуда подключить.
Как система понимает, когда поливать
Контроллер знает только программу: дни, время старта и длительность полива каждой зоны. О погоде ему сообщают датчики — дождя, влажности почвы или погодный модуль. Датчик на стене ещё не значит, что контроллер его слушает: его проверяют дождём или штатной процедурой производителя.
Программа после запуска — только начальная настройка: её подстраивают по погоде, почве и тому, как ведёт себя газон. Неверную гидравлику датчик не исправит: если зоне не хватает давления, никакая программа не выдвинет дальнюю головку. Как менять программу по сезону — в статье о настройке автополива.
Как проверить, что система работает правильно
- Каждая зона включается отдельно — с контроллера и вручную, номера зон совпадают со схемой.
- Самые дальние от клапана головки выдвигаются полностью и дают полный радиус.
- Над головками нет водяного тумана — это признак лишнего давления.
- Струи не бьют в фасад, окна, на плитку и садовую мебель.
- После полива нет луж у отдельных головок и сырых полос над трубами — так проявляются утечки.
- Вы знаете, где перекрыть воду и как остановить полив вручную.
Равномерность проверяют одинаковыми банками: их расставляют по зоне, включают полив и сравнивают уровень воды. Зелёный цвет газона её не доказывает — в дождливую неделю разница в поливе не видна.
Вопросы о системе автополива газона
Можно ли обойтись одной зоной на весь газон?
Только на небольшом газоне, где все головки одного типа, условия полива одинаковые, а источник тянет их все разом. На участке с солнцем и тенью, клумбами и изгородью зон всегда несколько.
Сколько проводов нужно от контроллера до клапанов?
Один общий провод и по одному на каждую зону — так подключают клапаны на 24 В. Кабель кладут в траншею вместе с трубами и берут с запасом жил: новую зону тогда подключают без новой траншеи.
Что делают с системой перед зимой?
До устойчивых заморозков перекрывают воду, снимают насос в тепло и продувают каждую зону компрессором, пока из форсунок не пойдёт мелкий туман. Капельные линии продувают отдельно. Что при этом проверить владельцу — в статье о консервации автополива на зиму.
