Контроллер автополива газона: зоны, программы и резервные режимы

Контроллер включает зоны по расписанию: подаёт 24 В переменного тока на катушку клапана нужной зоны. Одна зона — одна клемма плюс общий провод. Бытовые модели бывают с фиксированным числом зон — у Rain Bird ESP-TM2 это 4, 6, 8 или 12 — и модульные: у ESP-ME3 база на 4 зоны расширяется модулями до 22. Программы хранятся в энергонезависимой памяти и без света не пропадают. Контроллер с управлением по зонам входит в монтаж автополива под ключ — от 100 000 ₽/⁠сотка.

Сколько зон должен тянуть контроллер?

Считают не сотки, а зоны: каждая зона — свой клапан и своя клемма на контроллере. Газон делят на несколько зон, если напора источника не хватает на все головки сразу; полосы у дорожек идут отдельной веерной зоной, изгородь и клумбы — капельными. Пример подсчёта для участка с газоном, изгородью и клумбами:

Запас нужен под новую клумбу, теплицу или полив у бани. К контроллеру с фиксированным числом зон новую не добавить — придётся менять прибор. Модульный расширяют: у ESP-ME3 модули на 3 или 6 зон вставляют, не снимая и не отключая контроллер.

Две зоны на одну клемму не вешают. Клапаны откроются вместе, расход сложится, и напора не хватит ни одной из них. Есть и предел по току: катушка клапана Rain Bird DV берёт 0,45 А в момент включения и 0,25 А дальше, а трансформатор ESP-TM2 отдаёт 0,6–1,0 А в зависимости от исполнения — на все клапаны сразу.

Отдельная клемма мастер-клапана или пуска насоса зоной не считается: через неё контроллер включает насос только тогда, когда открыта какая-то зона. Если полив идёт из ёмкости через насос, эта клемма обязательна — подробнее в статье о ёмкости для автополива.

Зачем контроллеру несколько программ и стартов?

Программа — набор зон с общими днями полива и временем старта. Газону нужен частый полив, капельной линии у изгороди — более редкий и долгий, клумбам — свой режим. У ESP-TM2 три программы и до четырёх стартов в каждой, у ESP-ME3 — четыре программы по шесть стартов.

Несколько стартов нужны не только для полива утром и вечером. На склоне и на глине время зоны делят на два-три коротких захода с паузой: вода успевает впитаться и не стекает на дорожку. Сезонная корректировка меняет время всех зон программы одним числом — у ESP-ME3 от 5 до 200%. Какие минуты ставить весной, летом и осенью, разобрано в статье о настройке автополива.

Что будет с поливом, если отключат свет или интернет?

Без питания клапаны не откроются: катушке нужны 24 В, а клапаны автополива нормально закрытые, поэтому при отключении света вода сама не польётся. Настройки при этом сохранятся: у ESP-TM2 и ESP-ME3 программа лежит в энергонезависимой памяти, а литиевая батарейка со сроком службы 10 лет держит часы и дату. Когда свет вернётся, полив пойдёт по расписанию.

Контроллеру с кнопками интернет не нужен. Модуль Wi-Fi (у Rain Bird — LNK) добавляет управление с телефона, но облако не должно быть единственным способом остановить воду: кнопки на самом контроллере работают без сети. Плюсы и риски облачного управления — в статье об автополиве с Wi-Fi.

Какие резервные режимы есть у контроллера?

• Сохранённая программа подрядчика. После настройки её записывают в память (у Rain Bird это функция Contractor Default) и возвращают одной командой, если настройки сбились или их поменяли наугад.
• Ручной запуск зоны. Любую зону включают с контроллера на заданное время — так проверяют форсунки и поливают в жару вне расписания.
• Отложенный полив. После дождя полив переносят на несколько дней — у ESP-TM2 и ESP-ME3 до 14 дней, потом расписание возвращается само.
• Обход датчика дождя по зонам. Датчик останавливает газонные зоны, а капельную линию под навесом или в теплице можно оставить в работе.
• Открытие клапана вручную. Если контроллер сломан, зону открывают на самом клапане — как это сделать, рассказываем в статье о клапанах автополива.

Контроллер подсказывает и поломку в поле: у ESP-TM2 и ESP-ME3 есть обнаружение короткого замыкания в цепи зоны. Такое сообщение — повод проверить кабель и катушку клапана, а не программу.

Схему зон и программ держат на бумаге в дверце контроллера: номер зоны, что она поливает, где её клапан, время и дни. Если контроллер сбросят или заменят, программу восстановят по схеме, а не подбором.

Где повесить контроллер и сколько проводов тянуть к клапанам?

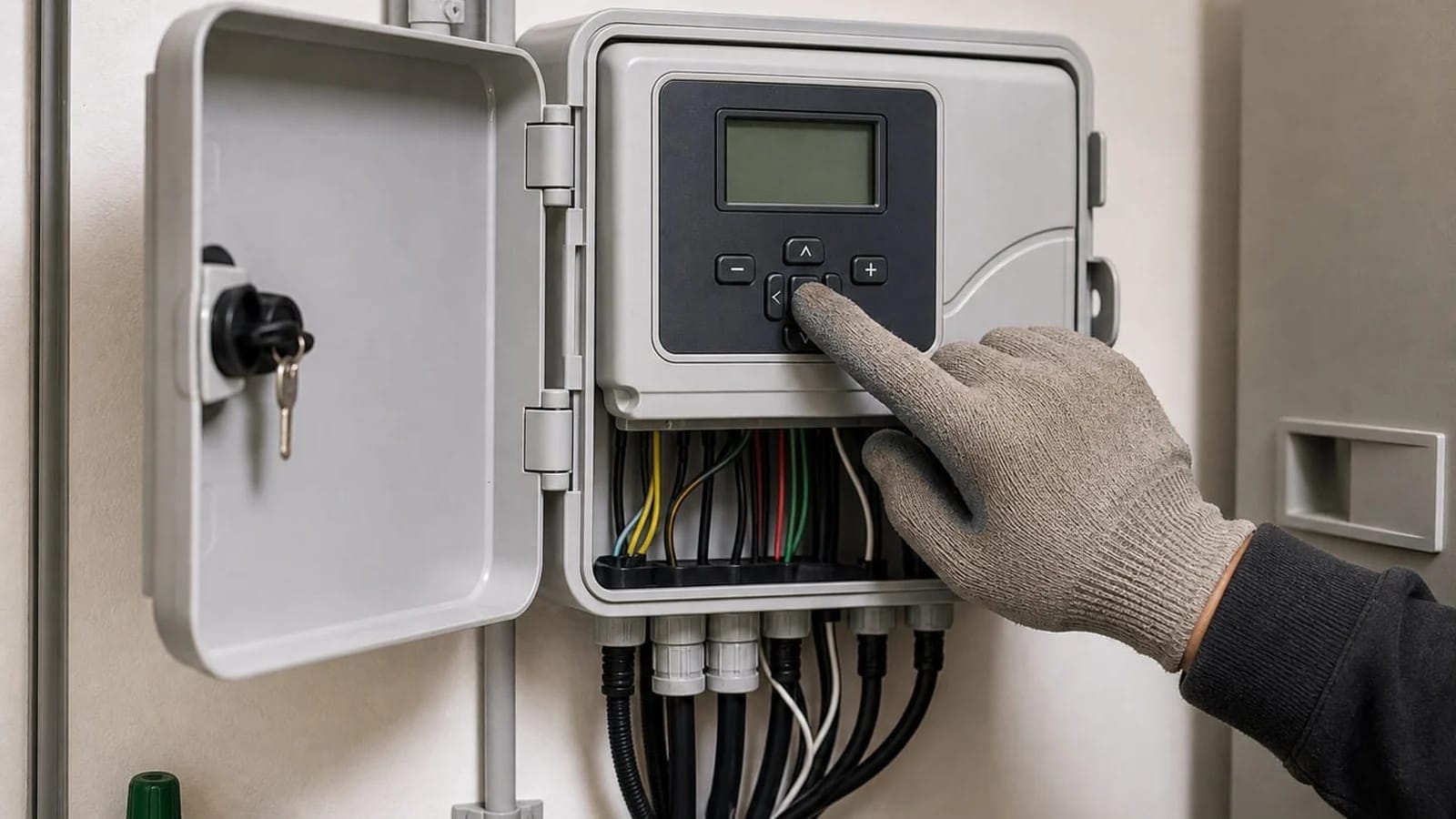

ESP-TM2 ставят и в доме, и на улице; у его версии на 230 В степень защиты IP24 — брызги ей не страшны, но место выбирают под навесом, вне струи дождевателей и с розеткой рядом. В гараже или техпомещении контроллер проще обслуживать, но туда нужно завести кабель от клапанных боксов. Розетку на улице делает электрик, а к клапанам контроллер подаёт уже сверхнизкое напряжение 24 В.

От контроллера к клапанам идёт многожильный кабель: по жиле на каждую зону, одна общая и 1–2 запасные. Для 6 зон это 8–9 жил. Запасная жила выручает, когда одну перебьют лопатой или понадобится новая зона. Скрутки в земле делают только в герметичных соединителях, а жилы подписывают номерами зон — на контроллере и в боксе.

Вопросы о контроллере автополива

Можно ли поставить контроллер другой марки к старым клапанам?

Обычно да: бытовые контроллеры с питанием от розетки работают с катушками на 24 В переменного тока, провода к клапанам остаются прежние. Нужны свободные клеммы на все зоны и схема старой программы. Исключение — батарейные контроллеры без розетки: они управляют импульсными катушками постоянного тока, и обычная катушка на 24 В к ним не подойдёт.

Нужен ли датчик дождя, если в контроллере есть расписание?

Расписание не знает о погоде: без датчика контроллер польёт газон и в ливень. Датчик подключают к отдельному входу, и он останавливает выбранные зоны. Какие датчики бывают и как проверить, что контроллер их слушает, — в статье об управлении автополивом.

Источники

• Rain Bird ESP-TM2 — страница контроллера: 4, 6, 8 и 12 зон, 3 программы по 4 старта, энергонезависимая память, реле пуска насоса, отложенный полив до 14 дней, выход 24 В, версия на 230 В с IP24.
• Rain Bird ESP-ME3 — страница контроллера: от 4 до 22 зон модулями на 3 и 6 зон, 4 программы по 6 стартов, сезонная корректировка 5–200%, обнаружение короткого замыкания.
• Rain Bird DV — страница клапанов: катушка 24 В, ток 0,45 А при включении и 0,25 А при удержании.
• Hunter: курс основ монтажа полива — разделы о подключении клапанов и программировании контроллера.
