Ёмкость для автополива: объём, наполнение и защита оборудования

Объём ёмкости считают по одному поливу: слой воды 1 мм на 1 м² — это 1 литр. Газон 300 м², политый слоем 5 мм, выпьет 1 500 л, то есть 1,5 м³: столько бак должен отдать за полив, не считая нижнего слоя, который насос не забирает, и того, что источник успеет долить за это время. Бочка без насоса дождеватели не запустит: метр высоты воды даёт около 0,1 бар, а веерным форсункам нужно 1,0–2,1 бар. Подключение к источнику воды входит в монтаж автополива под ключ — от 100 000 ₽/⁠сотка.

Когда автополиву нужна ёмкость?

Ёмкость нужна, когда источник даёт меньше воды, чем берёт одна зона: скважина с малым дебитом, колодец, водопровод с ограниченным расходом или подачей по графику. Бак медленно набирается между поливами, а насос отдаёт зоне полный расход. Если источник сам держит расход и давление самой большой зоны, бак не нужен — это лишнее звено, которое придётся чистить и готовить к зиме.

Решают это по замеру: расход и давление источника меряют по факту, при открытой воде, а не по паспорту насоса. Как свести расход зон с тем, что даёт источник, — в статье о расчёте автополива.

Как посчитать объём ёмкости для автополива?

1. Сколько воды уйдёт за полив. Площадь каждой зоны умножьте на слой полива в миллиметрах — получите литры. Для капельной зоны берут расход линии из паспорта и умножают на время работы.
2. Сколько источник дольёт за это время. Скорость наполнения бака умножьте на общее время полива всех зон.
3. Что останется на дне. Насос не забирает воду ниже заборника, этот слой в полезный объём не входит.
4. Итог. Полезный объём — это расход за полив минус долив за время полива; к нему прибавляют нижний слой и запас.

Слой за один полив задаёт программа. Для примера взяты 5 мм — это 30 минут работы форсунок Hunter MP Rotator с паспортной интенсивностью 10 мм/ч. Бочки на 200 л на такой полив хватит только для 40 м² газона.

Большой бак не исправит неверное деление на зоны: если зона берёт больше, чем даёт насос, дальние головки не добьют при любом запасе воды. Насос подбирают под расход и напор самой большой зоны — об этом статья о насосе для автополива.

Можно ли поливать газон из бочки без насоса?

Газон — нет. Вода в бочке давит на выход примерно на 0,1 бар на каждый метр высоты столба. Веерным форсункам Rain Bird VAN нужно 1,0–2,1 бар, то есть 10–21 м высоты воды, форсункам MP Rotator — 2,8 бар. Бочка на подставке таких цифр не даст, поэтому между ёмкостью и дождевателями всегда стоит насос.

Самотёком из бочки работает капельный полив теплицы или грядок с кран-таймером на батарейках, если капельная лента рассчитана на низкое давление, — минимальное давление смотрят в её паспорте. Фильтр перед лентой обязателен: в бочке оседает мусор, а капельницы забиваются первыми.

Как наполнять ёмкость и куда девать перелив?

• Поплавковый клапан на подаче перекрывает воду, когда бак полон, — от скважины, колодца или водопровода.
• Подача сверху, с разрывом струи: труба заканчивается выше уровня перелива, и вода из бака не может уйти обратно в водопровод или скважину.
• Перелив — труба у верха бака не тоньше подающей. Если поплавок заклинит, лишняя вода уйдёт по ней, а не через крышку.
• Датчик уровня отключает насос скважины при полном баке и останавливает поливочный насос, когда вода кончилась.

Перелив выводят в дождеприёмник, в лоток или на газон подальше от дома, но не под фундамент и не на отмостку. Если воду нужно провести через мощёную площадку, ставят водоотводный лоток: лотки Braer в каталоге — от 379 ₽/⁠шт, монтаж — от 1 500 ₽/⁠п.м, подробнее в статье о водоотводе на участке.

Где поставить ёмкость: на земле или закопать?

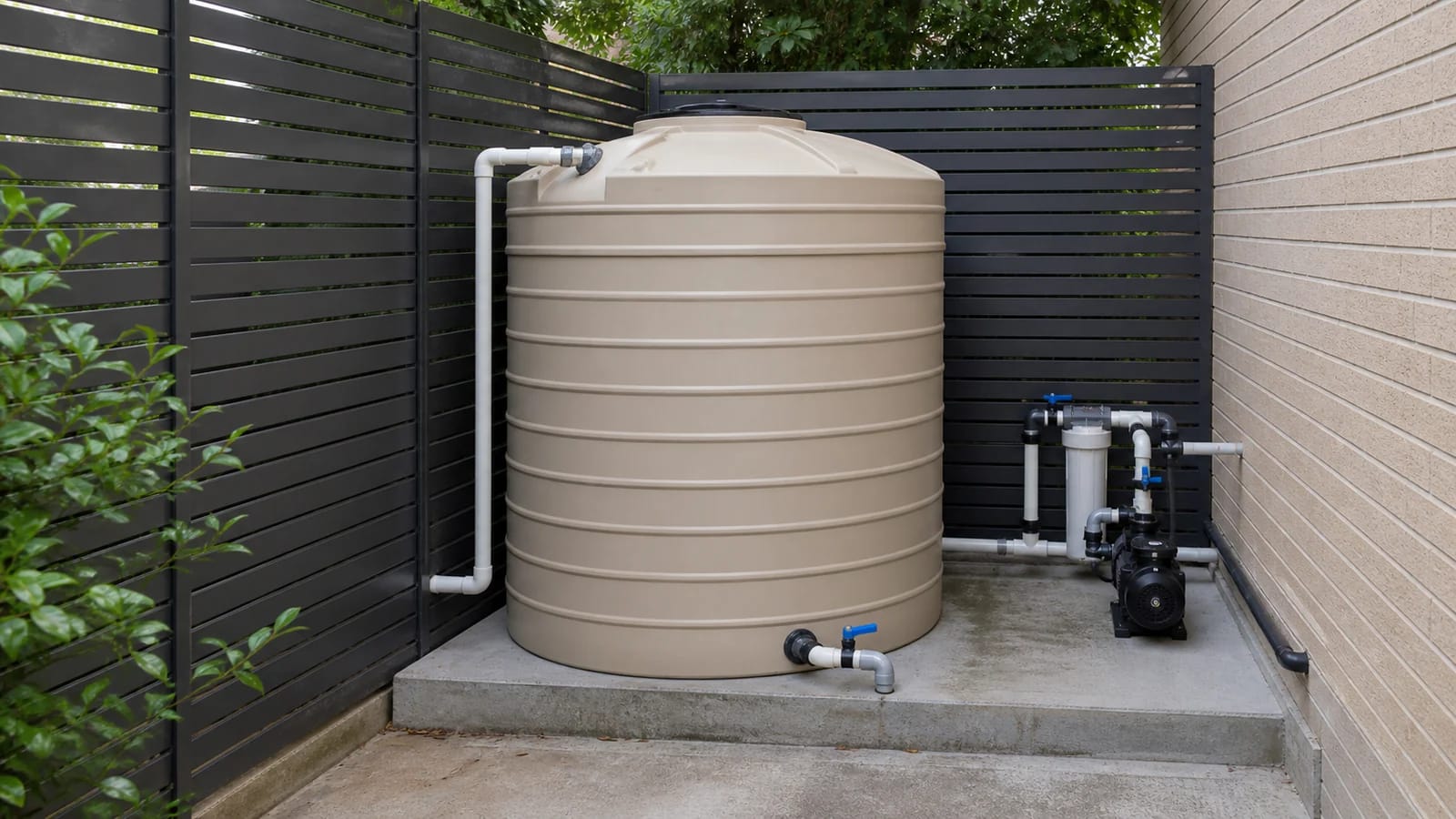

Наземный бак проще: его видно, его легко чистить и сливать. Берут непрозрачный тёмный бак и ставят в тень на ровное основание: в светлой ёмкости на солнце вода зацветает, а водоросли забивают фильтры и форсунки. На зиму наземный бак опорожняют, а насос снимают и убирают в тепло — это делают при консервации автополива.

Закапывают только ёмкость, которую производитель разрешает ставить в грунт. При высоких грунтовых водах пустой бак выталкивает наверх, поэтому его крепят к бетонной плите или анкерам по инструкции производителя. Люк оставляют выше уровня газона — через него чистят дно и обслуживают заборник.

Как защитить насос и форсунки при заборе из ёмкости?

• Забор не со дна. Плавающий заборник или заборник, поднятый над дном, берёт воду без осадка.
• Фильтр после насоса. Песок и водоросли из бака забивают сетки форсунок и капельницы; сетчатый фильтр промывают при каждом обслуживании.
• Защита от сухого хода. Поплавковый выключатель или реле давления и потока отключает насос, когда вода в баке кончилась: без воды насос перегревается.
• Пуск насоса от контроллера. Реле пуска насоса включает его только тогда, когда открыта зона; у бытовых контроллеров для этого есть отдельная клемма — подробнее в статье о контроллере автополива.

Вопросы о ёмкости для автополива

Можно ли поливать газон дождевой водой из бака?

Можно, если вода с крыши проходит фильтр: вместе с ней в бак попадают листья и песок. В засуху такой бак пустеет, поэтому к нему подводят и основной источник через поплавковый клапан.

Входит ли ёмкость в монтаж автополива под ключ?

Отдельной строки «ёмкость» в прайсе нет. Подключение системы к источнику воды входит в монтаж под ключ, а нужна ли ёмкость, какого объёма и с каким насосом, решают в проекте после замера источника. Замер платный, условия выезда называет менеджер.

Источники

• Rain Bird VAN — страница веерных форсунок: рабочее давление 1,0–2,1 бар.
• Hunter MP Rotator — страница линейки: давление 2,8 бар, интенсивность около 10 мм/ч.
• Rain Bird ESP-TM2 — страница контроллера: реле пуска насоса.
• Паспорта ёмкости и насоса — можно ли ставить в грунт, как крепить, как защищать от сухого хода.
