Форсунки автополива газона: радиус, сектор и равномерность покрытия

Форсунку для газона выбирают по трём цифрам из паспорта: радиус, сектор и рабочее давление. Для примера: веерные форсунки Rain Bird VAN бьют на 0,9–5,5 м при давлении до 2,1 бар, ротационные Hunter MP Rotator — на 2,5–10,7 м при 2,8 бар, роторы Rain Bird 5000 — на 7,6–15,2 м. В одну зону ставят форсунки с одинаковой интенсивностью полива, а равномерность проверяют стаканами после запуска. Форсунки подбирают в проекте системы, монтаж автополива под ключ стоит от 100 000 ₽/сотка.

Чем форсунка отличается от дождевателя?

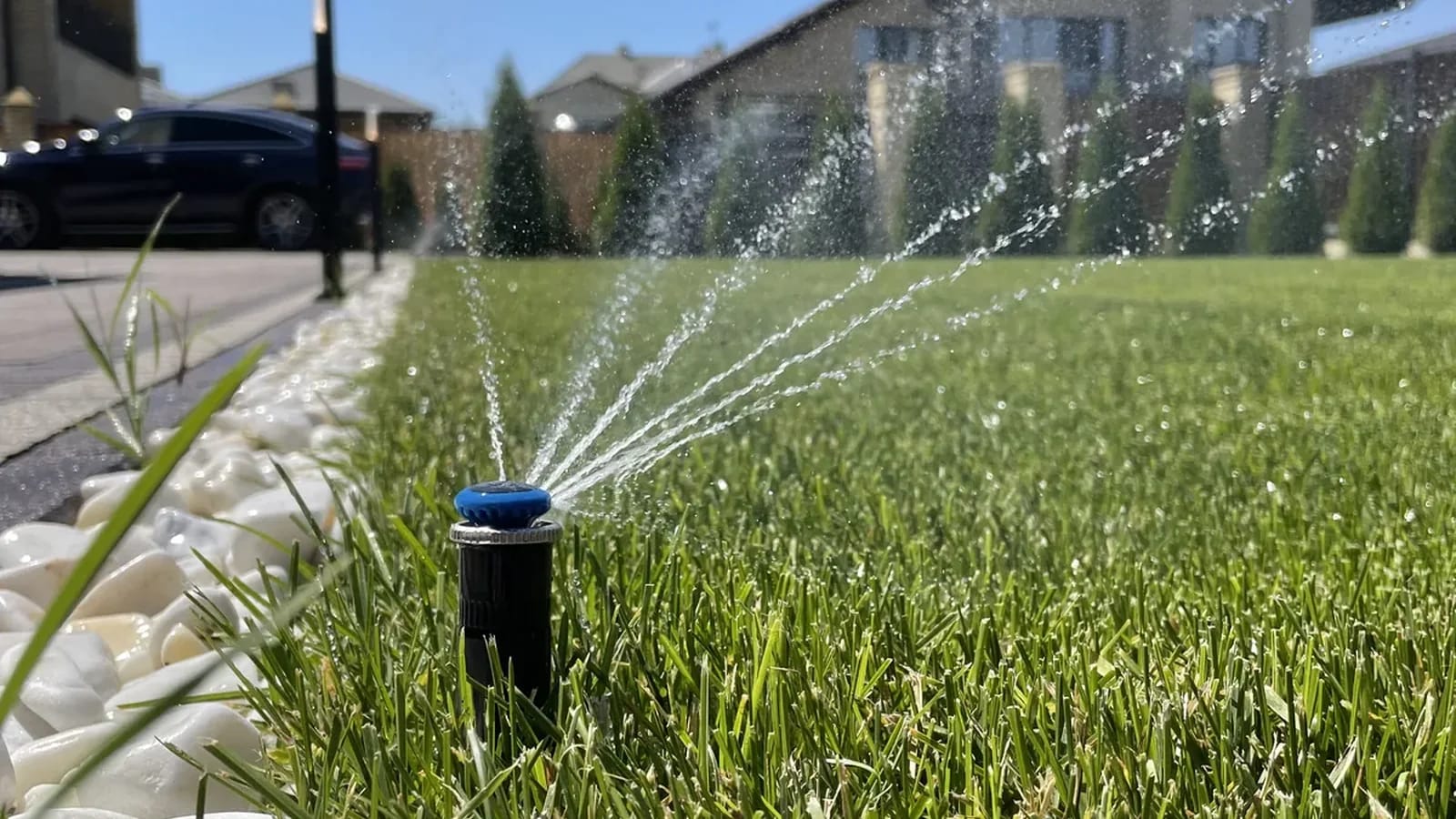

Форсунка — сменная насадка: она задаёт радиус, сектор и расход воды. Её накручивают на выдвижной корпус, который при поливе поднимает форсунку над травой, а после полива прячет в землю, чтобы косилка её не задела. Роторный дождеватель — отдельный прибор: струя у него вращается, а сменные сопла меняют расход и дальность. Поэтому фраза «поставим форсунки на газон» ничего не говорит о системе, пока не названы модель, радиус и давление.

Высоту выдвижения корпуса подбирают под газон: если трава выше поднятой форсунки, струя бьёт в стебли перед собой, и дальний край сектора недополучает воду.

Какой радиус у форсунок для газона?

Внутри линейки радиус задаёт номер модели. У MP Rotator это четыре размера:

Головки ставят по схеме «голова к голове»: струя одной достаёт до соседней, значит расстояние между головками примерно равно радиусу. Полосу газона шириной 4 м с головками по обоим краям закроет MP1000, шириной 6 м — MP2000. Регулировочным винтом радиус уменьшают в пределах паспорта: у роторов Rain Bird 5000 — до 25%. Если нужно сократить сильнее, ставят форсунку меньшего размера. Как число головок в зоне сводят с напором источника — в статье о расчёте автополива.

Как выставить сектор форсунки?

Сектор — угол, который поливает форсунка. У Rain Bird VAN его выставляют поворотом верхней части без инструмента: от 0 до 360° у моделей 10-, 12-, 15- и 18-VAN и от 0 до 330° у 4-, 6- и 8-VAN. У MP Rotator сектор регулируют в пределах исполнения: 90–210°, 210–270° или полный круг 360°. Роторы Rain Bird 5000 работают в секторе от 40 до 360°.

• в углу газона — сектор 90°, струя направлена внутрь;
• по прямому краю вдоль дорожки или забора — 180°;
• в середине большой площадки — круг 360°;
• у фасада, окон и мощения край сектора выставляют так, чтобы вода не попадала на стену и плитку.

Сектор выставляют при работающей зоне, глядя, куда ложится струя, а не по отметкам на корпусе. Узкую полосу между дорожкой и забором поливают полосовыми или веерными форсунками с малым радиусом: круговая головка там половину воды отдаст плитке.

Почему в одной зоне нельзя смешивать роторы и веерные форсунки?

Зона включается целиком и работает одно и то же время. Если в ней стоят приборы с разной интенсивностью полива — разным слоем воды в миллиметрах за час, — одна часть газона заливается, пока другая досыхает. Поэтому в зоне держат форсунки одной линейки с согласованной интенсивностью: форсунка на 90° отдаёт четверть расхода круговой, и слой воды на газоне выходит одинаковым.

У MP Rotator по паспорту все модели и секторы дают около 10 мм/ч — их можно сочетать в одной зоне. У Rain Bird VAN с форсунками MPR той же фирмы согласованы модели 12-, 15- и 18-VAN. Роторы, веерные форсунки и капельные линии разводят по разным зонам; как делят участок на зоны, рассказываем в статье об автополиве газона.

Что будет, если давление ниже или выше паспортного?

Радиус из таблицы производителя верен только при давлении из той же таблицы. Ниже рабочего диапазона струя не долетает до соседней головки, и между ними остаётся сухое кольцо. Выше — веерная струя дробится в мелкую водяную пыль, которую сносит ветром. Поэтому MP Rotator ставят на корпуса со встроенным регулятором давления на 2,8 бар — у Hunter это Pro-Spray PRS40.

Давление меряют на дальней головке при работающей зоне, а не на кране с закрытой водой: пока вода стоит, манометр показывает больше, чем будет при поливе. Почему головки не добивают и где теряется напор — в статье о давлении в системе автополива.

Как проверить равномерность полива стаканами?

Равномерность видно не на глаз, а по воде в ёмкостях. Понадобятся 12–20 одинаковых банок или стаканов с прямыми стенками и линейка.

1. Расставьте ёмкости сеткой между головками одной зоны: у самих головок, посередине между ними и в дальних углах.
2. Включите зону в безветренную погоду на то же время, что стоит в программе, или хотя бы на 15–20 минут.
3. Измерьте высоту воды в каждой ёмкости: миллиметр в стакане с прямыми стенками — это миллиметр слоя на газоне.
4. Посчитайте среднее по всем ёмкостям и среднее по четверти самых сухих.
5. Разделите второе на первое. Чем ближе результат к единице, тем ровнее полив.

Пример: 16 стаканов, в среднем по 5 мм, в четырёх самых сухих — по 3 мм. Отношение 0,6: в сухих местах газон получает на 40% меньше воды, и программу приходится растягивать ради них, переливая остальное. Те же стаканы показывают интенсивность: 5 мм за 30 минут — это 10 мм/ч, как в паспорте MP Rotator. Если воды заметно меньше, ищут причину: забитый фильтр форсунки, низкое давление, чужая модель в зоне, трава перед головкой.

Когда форсунку чистить, а когда менять?

В форсунке стоит сетчатый фильтр — у Rain Bird VAN он синий, с ячейкой около 0,5 мм. Когда он забивается, струя становится рваной и короткой, а на газоне появляется сухое пятно в секторе этой головки. Фильтр вынимают и промывают, форсунку при этом не выбрасывают.

Меняют форсунку, если она треснула, её сбила косилка или радиус больше не выставляется. Замену берут той же модели и того же размера: другая форсунка изменит интенсивность в зоне. Чистка форсунок, проверка выдвижения и радиуса входят в обслуживание автополива, в том числе систем, смонтированных не нами.

Вопросы о форсунках автополива

Сколько форсунок нужно на сотку газона?

Зависит от радиуса. По схеме «голова к голове» при радиусе 5 м головки стоят через 5 м, и квадрат 10 × 10 м закрывают 9 головок: 4 в углах на 90°, 4 по сторонам на 180° и одна в центре на 360°. Для газона сложной формы число считают по плану в проекте.

Можно ли купить у вас форсунки отдельно?

Нет, в каталоге сайта форсунок нет. Мы подбираем их в проекте и ставим при монтаже или обслуживании, а модель и размер записываем в схему зон, чтобы при замене поставить такую же.

Источники

• Rain Bird VAN — страница веерных форсунок: радиус 0,9–5,5 м, сектор, давление 1,0–2,1 бар, фильтр.
• Rain Bird 5000 — страница роторов: радиус 7,6–15,2 м, давление 1,7–4,5 бар, сектор 40–360°, уменьшение радиуса до 25%.
• Hunter MP Rotator — страница линейки: радиус 2,5–10,7 м, согласованная интенсивность около 10 мм/ч, давление 2,8 бар.
• Паспорт конкретной форсунки и корпуса — главный документ при подборе.
