Слабый полив почти всегда упирается в давление на головках во время работы зоны, а не в цифру на манометре при закрытых кранах. По данным Rain Bird, веерным форсункам лучше всего 2,1 бар на форсунке, а роторам серии 5000 нужно от 1,7 до 4,5 бар. Меньше — головки не выдвигаются до конца и не достают до соседних, намного больше — струя рассыпается в туман. Где искать причину, подсказывает простой вопрос: плохо поливает одна головка, вся зона или все зоны сразу. Если разбираться самим некогда, проверку зон, чистку форсунок и фильтров и регулировку мы делаем в рамках обслуживания автополива — в том числе на системах, которые монтировали не мы.
Какое давление нужно для автополива?
Нужное давление задаёт не водопровод и не насос, а головки, которые стоят в зоне. У каждой модели есть рабочий диапазон и давление, при котором она поливает ровнее всего, — их публикует производитель. Для примера — данные двух крупных производителей:
| Что стоит в зоне | Давление по данным производителя | Что видно при нехватке |
|---|---|---|
| Веерные (форсуночные) дождеватели Rain Bird 1800 | корпус работает при 1,0–4,8 бар, веерной форсунке лучше всего 2,1 бар | радиус короче, между головками сухие кольца |
| Ротационные форсунки Rain Bird и Hunter MP Rotator | Rain Bird советует 3,1 бар, Hunter — 2,8 бар при диапазоне 2,1–3,8 бар | струи не дотягиваются до соседней головки |
| Роторные дождеватели Rain Bird 5000 | 1,7–4,5 бар | ротор не выдвигается или бьёт недалеко |
Это давление на самой головке во время полива. На вводе в систему оно всегда выше: по дороге вода теряет напор в фильтре, клапане, трубах и фитингах, а на подъёме — около 1 бар на каждые 10 м высоты. Поэтому «на кране 3 бара» ещё не значит, что дальней головке на пригорке хватит. Сколько воды проходит через трубу каждого диаметра, разобрано в статье о трубах для автополива.
Одна головка, вся зона или все зоны: где искать причину?
Включите зоны по очереди вручную с контроллера и пройдите по участку. Картина почти сразу сужает круг поиска.
| Что видно | Частая причина | Что проверить |
|---|---|---|
| Слабо бьёт одна головка, соседние в норме | засорилась сетка-фильтр под форсункой, корпус затянуло дёрном или грунтом | снять форсунку, промыть сетку, освободить корпус |
| Слабо вся зона, другие зоны в порядке | клапан открывается не полностью, течёт труба этой зоны, в зону добавили головки | регулятор расхода на клапане, мокрые места и провалы по трассе, число головок против схемы |
| Ослабли все зоны сразу | забит фильтр на вводе, упал напор источника, в доме в это же время берут воду | фильтр, давление на вводе, не совпал ли полив со стиркой или душем |
| У клапана бьёт нормально, в дальнем конце или наверху — слабо | велики потери в тонкой трубе, подъём | диаметр трубы по схеме, перепад высот |
| Струя рассыпается в туман и уходит по ветру | давление выше нужного | давление на головке, нужен ли регулятор |
| Давление то нормальное, то проседает | насос часто включается и выключается, скважина не успевает | реле давления насоса, дебит скважины |
Утечку под газоном выдаёт место, которое мокнет и между поливами, или провал дёрна над трассой. Регулятор расхода есть не на всех клапанах — например, у Rain Bird он стоит на моделях DVF; его могли прикрутить при прошлой настройке. Что ещё бывает с клапанами, которые открываются не до конца, — в разборе клапанов автополива.
Как измерить давление и расход самому?

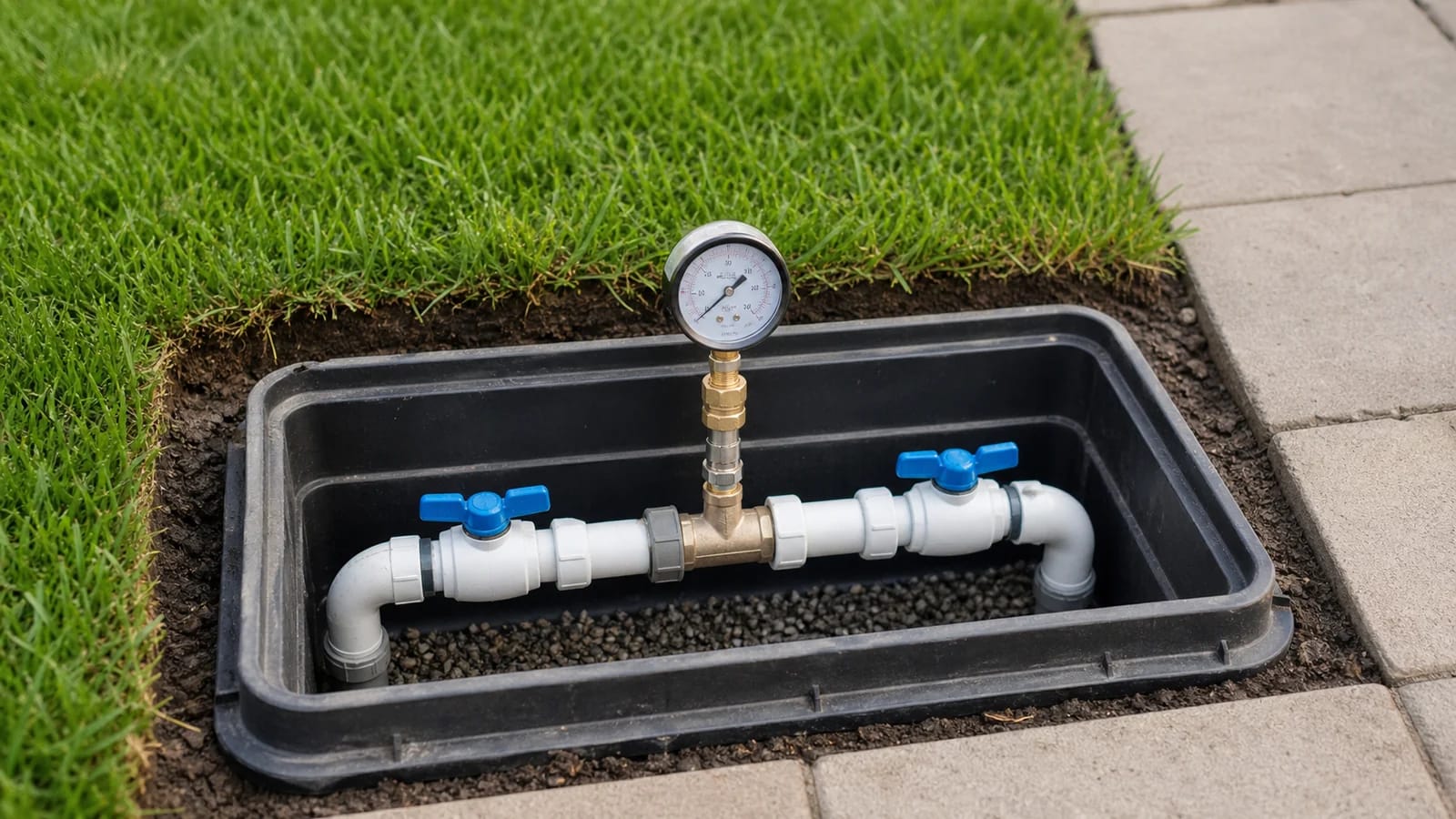

Понадобятся манометр на вводе системы — на узле подключения он часто уже стоит, — ведро на 10 л и секундомер в телефоне.
- Статическое давление. Закройте все краны в доме и все зоны полива, запишите показание манометра. Это давление без расхода — по нему систему не считают.
- Рабочее давление по зонам. Включите одну зону вручную с контроллера, подождите минуту, пока выйдет воздух и поднимутся головки, и запишите показание. Повторите для каждой зоны.
- Расход источника. Из крана на той же линии, что питает полив, наберите ведро на 10 л при полностью открытом кране и засеките секунды. Расход в литрах в минуту — это 600, делённые на эти секунды: ведро за 20 секунд — 30 л/мин.
- Сравнение со схемой. В проекте системы записаны расход и давление, под которые делили зоны. Если источник сейчас даёт меньше, дело не в головках.
Как читать результат. Если рабочее давление одной зоны заметно ниже, чем у соседних зон с похожим набором головок, эта зона берёт лишнюю воду — ищите течь или добавленные головки. Если просело на всех зонах, причина стоит до клапанов: фильтр, насос или сам источник. Давление на дальней головке мастер меряет манометром с трубкой Пито, подведённой к струе, — так видно, сколько доходит до конца зоны.
Почему дождеватель не выдвигается до конца?
В начале полива из-под крышки корпуса выходит немного воды, пока шток поднимается, — это нормально. Если головка так и не встала, причин обычно три: воды на зону не хватает, и тогда хуже всего встают дальние головки; под уплотнение штока попал песок; корпус после осадки грунта оказался ниже газона и зарос дёрном. Последнее часто находят при весеннем запуске: за зиму грунт двигается, и головки уходят с уровня.
Утонувшую головку поднимают до отметки газона — для этого её и подключают к трубе через гибкую вставку. Песок из-под уплотнения вымывают, сняв форсунку и пролив корпус водой. Если плохо встают все головки в конце зоны, чистка не поможет: это вопрос воды и трубы, а не самих головок.
Поможет ли насос мощнее?
Только если дело действительно в источнике: вода из колодца или ёмкости не набирает нужного давления, а старый насос не держит расход. Если зона слабая из-за течи, забитого фильтра или лишних головок, более мощный насос на время спрячет причину, добавит нагрузки на соединения, а на ближних головках даст туман. Поэтому сначала замеры из раздела выше, потом решение по насосу. Как подбирают насос по расходу и напору — в статье о насосе для автополива газона.
Когда зону приходится делить на две?
Если головок в зоне больше, чем источник даёт воды, никакая чистка не поможет: зону делят на две. Для этого нужны ещё один клапан, отдельная линия от него и свободный выход на контроллере. Так же поступают, когда в одной зоне стоят веерные и ротационные форсунки: у них разная интенсивность полива, и Rain Bird не рекомендует ставить их на один клапан. Сколько головок потянет зона, считают по расходу каждой из таблицы производителя и по замеренному расходу источника — подробно в статье о расчёте автополива.
Если систему собирали без расчёта и делить приходится почти каждую зону, её проектируют заново. Проект входит в монтаж под ключ, монтаж по прайсу — от 100 000 ₽/сотка.
Частые вопросы про давление в автополиве
Зачем автополиву стабильный напор?
От давления на головке зависит радиус струи: в паспорте он указан для своего давления. Веерным форсункам лучше всего около 2,1 бар, ротационным — 2,8–3,1 бар, роторы Rain Bird 5000 работают при 1,7–4,5 бар. При нехватке струи не достают до соседней головки, между ними остаются сухие кольца, а ротор не выдвигается до конца. Если напор гуляет — например, в доме в это же время берут воду, — зона поливает неравномерно.
Почему утром поливает хорошо, а вечером слабо?
Вечером воду в посёлке и в доме берут одновременно многие, и давление в сети проседает. Систему считают по худшему режиму источника, а старт полива ставят на ночь или раннее утро — заодно меньше испарение.
Нужен ли регулятор, если напор слишком сильный?
Да, если давление на головках заметно выше рабочего и струя уходит туманом. Регулятор ставят на клапан зоны или берут корпуса со встроенным регулятором: у Rain Bird 1800 PRS он держит на форсунке 2,1 бар и, по данным производителя, убирает туман от высокого давления.
Сколько воды берёт одна зона?
Столько, сколько в сумме берут её головки при рабочем давлении. Расход каждой есть в таблице производителя: например, у роторов Rain Bird 5000 — от 4,2 до 36,6 л/мин в зависимости от форсунки. Сумма зоны должна быть меньше того, что даёт источник, с запасом на потери.
Источники и документы
- Rain Bird 1800 — карточка производителя: рабочее давление корпуса 1,0–4,8 бар; 2,1 бар — для веерных форсунок, 3,1 бар — для ротационных.
- Rain Bird 1800 PRS — карточка производителя: встроенный регулятор держит 2,1 бар и убирает туман от высокого давления.
- Rain Bird 5000 — карточка производителя: давление 1,7–4,5 бар, расход 4,2–36,6 л/мин.
- Hunter MP Rotator — карточка производителя: рекомендуемое давление 2,8 бар, рабочий диапазон 2,1–3,8 бар.
- Rain Bird: ротационные форсунки, инструкция по установке — не ставить ротационные и обычные веерные форсунки в одну зону.
- Rain Bird DV/DVF — карточка клапана: регулятор расхода на моделях DVF.
- Rain Bird: источник воды для системы полива — статическое давление и расчёт рабочего режима.
