Трубы для автополива: диаметры, зоны и соединения до засыпки

Для автополива у частного дома магистраль от источника к клапанам делают из полиэтиленовой трубы ПНД 32–40 мм и кладут на глубину 30–40 см — так устроены системы, которые мы ставим под ключ (монтаж — от 100 000 ₽/сотка). Диаметр не берут «с запасом на глаз»: его подбирают по расходу головок, которые работают одновременно. Производители оборудования для полива советуют держать скорость воды в трубе не выше 1,5 м/с — дальше резко растут потери напора и риск гидроудара. Ниже — какие трубы где стоят, сколько воды проходит через каждый диаметр и что проверить, пока траншея открыта.

Какую трубу берут для автополива: ПНД, полипропилен или шланг?

Под землю на участке кладут трубу ПНД — полиэтилен низкого давления. Она гибкая: её раскатывают из бухты длинными отрезками, обходят деревья и камни без лишних угольников и соединяют обжимными фитингами без нагрева. Полипропилен, привычный по водопроводу в доме, собирают пайкой из прямых отрезков, и на трассе по рельефу у него выходит больше соединений под землёй. Садовый шланг остаётся для ручного полива: в систему с клапанами и выдвижными головками его не закапывают.

Какой диаметр трубы нужен для автополива?

Сложите расход всех головок, которые работают одновременно в самой большой зоне, и найдите трубу, в которой эта вода пойдёт не быстрее 1,5 м/с. Так подбирают трубы по методике Rain Bird: при такой скорости меньше риск гидроудара, а потери на трение ещё не растут резко. В таблице — сколько воды проходит через ПНД разных диаметров при 1,5 м/с. Внутренний просвет зависит от толщины стенки, поэтому для каждой трубы два значения — для стенок SDR 11 и SDR 17; расход посчитан по площади просвета.

Пример. В зоне шесть роторов, каждый при рабочем давлении берёт 10 л/мин, — всего 60 л/мин. Для трубы 32 мм это уже больше 1,5 м/с, нужна 40 мм. Расход своих головок смотрите в таблице производителя: у роторов Rain Bird 5000 он от 4,2 до 36,6 л/мин в зависимости от форсунки.

Таблица показывает верхнюю границу, а не готовый ответ. На длинной трассе, на подъёме, после фильтра и клапана напора может не хватить и при меньшей скорости, поэтому диаметры по участкам проверяют гидравлическим расчётом: сколько давления остаётся на последней головке. Его делают при проектировании автополива; что происходит, когда давления на головках мало, — в статье о давлении в системе автополива.

Что значат PN и SDR на трубе и какое давление она должна держать?

На трубе ПНД напечатаны материал (ПЭ 80 или ПЭ 100), наружный диаметр и толщина стенки, SDR и PN. SDR — отношение диаметра к толщине стенки: чем меньше число, тем толще стенка. PN — номинальное давление в барах, которое труба держит постоянно при 20 °C. У трубы из ПЭ 100 с SDR 17 это 10 бар, с SDR 11 — 16 бар; у ПЭ 80 при том же SDR допустимое давление ниже.

PN выбирают не ниже самого большого давления, которое может дать источник: у насосной станции — давление, при котором реле выключает насос, у водопровода — давление в сети без разбора воды, обычно ночью. Лишний запас по стенке уменьшает просвет — это видно по таблице выше.

На какую глубину закапывают трубы автополива?

Магистраль кладут на 30–40 см. Ниже глубины промерзания её не опускают, потому что зимой воды в трубах быть не должно: трассу ведут с уклоном к дренажному клапану в нижней точке, а осенью систему сливают и продувают компрессором под давлением до 4 бар. Если воду оставить, первыми лопнут не гибкие трубы, а клапаны, фитинги и корпуса головок — вода при замерзании расширяется примерно на 9%. Как проходит продувка — в статье о консервации автополива на зиму.

Там, где трасса пересекает будущую дорожку или площадку, трубу кладут в гильзу — трубу большего диаметра, концы которой выводят за край покрытия. Гильзы закладывают до основания дорожки: иначе при ремонте трубы придётся разбирать плитку.

Чем соединяют трубы автополива и где соединения опасны?

ПНД соединяют обжимными (компрессионными) фитингами: трубу режут ровно поперёк, вставляют до упора и затягивают гайку. Нагрев открытым огнём, самодельные переходы и хомуты на случайных деталях под землёй не годятся — такое соединение первым потечёт от перепадов давления и подвижек грунта. Чем меньше соединений на трассе, тем лучше, поэтому магистраль тянут целыми отрезками из бухты, а тройники ставят только там, где нужен отвод.

Дождеватель подключают к тройнику не жёстко, а через гибкую вставку. Она нужна, чтобы выставить головку точно по уровню газона после укладки и чтобы колесо косилки или тачки не сломало тройник под землёй. Радиус изгиба трубы и допустимое давление фитингов берут из паспортов производителя.

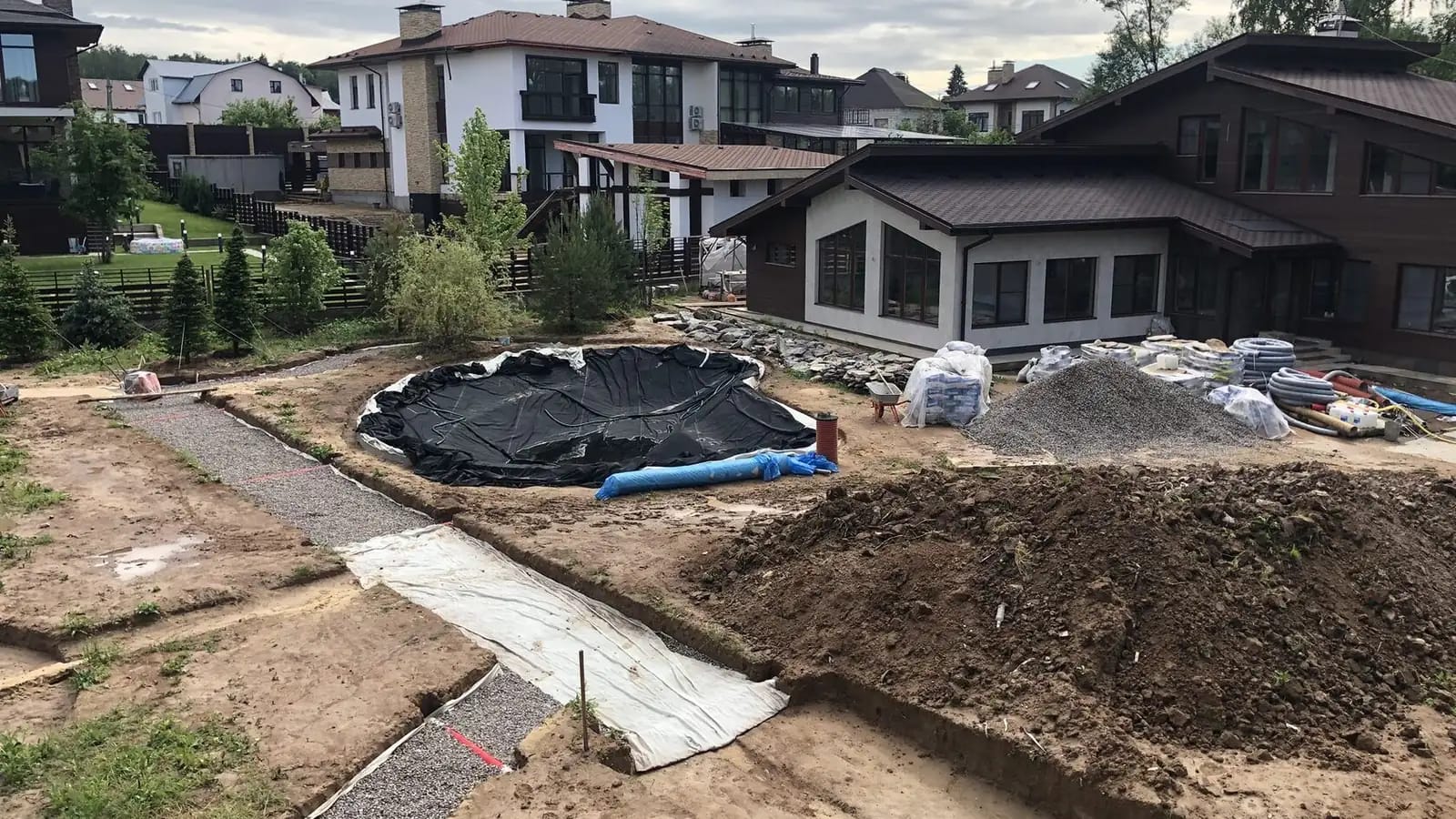

Что проверить в траншее до засыпки?

Трубы — единственная часть системы, которую после засыпки не видно совсем. Пока траншея открыта, проверьте:

• маркировка трубы совпадает со схемой: материал, диаметр, SDR или PN;
• на поворотах нет заломов и сплющенных мест;
• трасса идёт с уклоном к дренажному клапану, и сам клапан стоит в нижней точке;
• каждая зона включена под рабочим давлением, на соединениях нет капель;
• под будущими дорожками трубы лежат в гильзах, концы выведены за край покрытия;
• трассы сфотографированы с расстоянием до углов дома, забора или столбов.

Остальные проверки монтажа — клапаны, боксы, кабели, настройка головок — собраны в статье о монтаже автополива.

Частые вопросы про трубы для автополива

Хватит ли трубы 25 мм на маленький участок?

Хватит, если самая большая зона берёт не больше 30–34 л/мин — столько ПНД 25 мм пропускает при 1,5 м/с. Если в зоне несколько роторов, сложите их расходы по таблице производителя: часто выходит больше.

Можно ли оставить воду в трубах ПНД на зиму?

Нет. Сама труба ПНД эластичная, но в системе есть клапаны, фитинги и корпуса головок, которые лёд разрывает. Воду удаляют осенью, до устойчивых заморозков, — сливом и продувкой по зонам.

Какая труба нужна для капельного полива?

Отдельная капельная трубка со встроенными капельницами. Её подключают к своей зоне через фильтр и регулятор давления, а наибольшую длину одной линии и шаг капельниц берут из паспорта: если линия длиннее, последние капельницы дают меньше воды.

Источники и документы

• Rain Bird: подбор диаметра труб — метод 1,5 м/с: меньше риск гидроудара, потери на трение ещё не растут резко.
• Rain Bird 5000 — карточка производителя: расход ротора 4,2–36,6 л/мин.
• Страница услуги «Монтаж автополива» — магистраль ПНД 32–40 мм на глубине 30–40 см, дренажный клапан в нижней точке.
• Страница услуги «Консервация на зиму» — продувка компрессором до 4 бар, расширение воды при замерзании около 9%.
• Паспорта труб и фитингов выбранного производителя — давление PN, радиус изгиба, порядок монтажа.
