Монтаж автополива: этапы, сроки и контроль до засыпки траншей

Монтаж автополива начинают после проекта зон, гидравлики и трасс, но до чистового мощения и газона. Главная точка контроля — до засыпки траншей: именно тогда видны трубы, соединения, кабели, клапаны и пересечения. Сроки нельзя обещать по площади участка без состава системы, грунта, доступа и готовности других работ.

Этап 1. Проверка проекта на местности

Исполнитель сверяет план с фактическими границами, деревьями, фундаментами, лотками и сетями. Отмечает источник воды, узел подключения, клапанные боксы, дождеватели и зоны капельного полива. Все изменения наносят в рабочую схему до земляных работ.

Проектирование и монтаж — разные этапы. Заказать расчёт можно через проектирование автополива; прокладывать трубы «по месту» без гидравлики рискованно.

Этап 2. Разметка и безопасные траншеи

Трассы выносят краской, флажками или шнуром. До копки проверяют известные подземные сети. Ручной или механизированный способ выбирают по условиям. Работы около коммуникаций выполняют по согласованным требованиям и с необходимыми допусками.

Растительный слой и минеральный грунт складывают раздельно, если планируется восстановление газона. Траншея должна позволять уложить трубу без заломов и точечной опоры на камни.

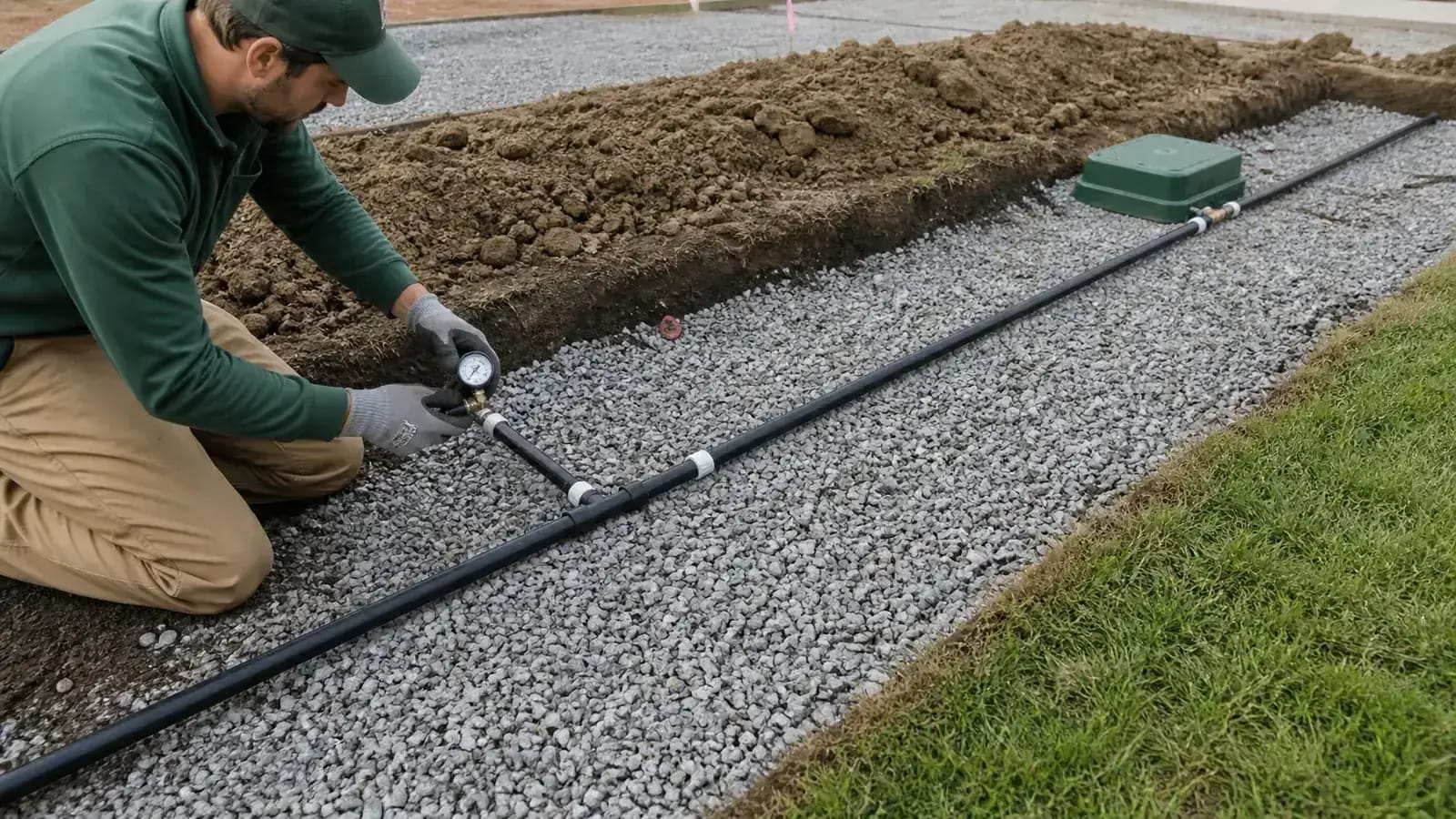

Этап 3. Трубопроводы и соединения

Трубы раскладывают по маркировке проекта, соединения выполняют штатными фитингами и инструментом. Внутрь не должна попадать земля. Перед установкой форсунок линии промывают по инструкции системы.

Радиус изгиба, способ соединения и допустимое давление берут из паспорта труб и фитингов. Нагрев открытым пламенем или случайные хомуты недопустимы.

Этап 4. Клапаны, боксы и электрика

Клапанные боксы располагают доступно для обслуживания и на проектной отметке, но не на пути колёс без подходящего решения. Узлы маркируют по зонам. Кабели управления прокладывают и соединяют по инструкции оборудования.

Электрическую часть выполняет специалист. Силовые и слаботочные трассы, заземление и защита должны соответствовать проекту. Систему координируют с освещением участка, чтобы сети не пересекались случайно.

Фотопротокол скрытых работ

До засыпки нужны не красивые общие фото, а привязанные кадры:

Фото дополняют исполнительным планом. По одному крупному кадру фитинга найти трубу после благоустройства невозможно.

Чек-лист испытаний до засыпки

Точные давление, длительность и критерии берут из проекта и инструкций оборудования. В акте фиксируют:

1. заполнение и удаление воздуха по предусмотренной процедуре;
2. проверку соединений на видимую утечку;
3. испытание магистрали и зон в установленном режиме;
4. работу каждого клапана вручную и от контроллера;
5. соответствие зон схеме;
6. промывку линий до установки чувствительных элементов;
7. положение дождевателей относительно проектной отметки;
8. результаты, прибор и дату испытания;
9. устранённые замечания и повторную проверку.

Компрессор нельзя использовать для испытаний или продувки без ограничения давления и процедуры изготовителя: сжатый воздух несёт отдельный риск.

Этап 5. Засыпка и восстановление

Засыпку начинают после принятия испытаний и фото. Труба должна сохранить положение, соединения не получают удар камнем. Грунт возвращают послойно с уплотнением, допустимым для зоны и не повреждающим систему.

Дождеватели выставляют по будущей, а не временной отметке. Если газон или плитка ещё не готовы, закладывают контрольные высоты и защищают выводы.

Этап 6. Форсунки и настройка

После готовности рельефа устанавливают и регулируют форсунки. Секторы не должны поливать фасад, проезжую часть и мебель. Давление и расход проверяют в одновременной работе зоны, а не по одному дождевателю.

График полива задают по растениям, грунту, погоде и сезону. Датчик дождя или погодное управление не отменяет наблюдение. Архитектура системы описана в статье об устройстве автополива.

Координация с благоустройством

Футляры под дорожками укладывают до мощения. Дождеватели не ставят там, где их повредит колесо или снегоуборка. Капельные линии согласуют с посадочными ведомостями. Изменение границы газона требует пересчёта сектора, а не переноса форсунки на глаз.

Комплексная координация доступна через благоустройство под ключ.

Передача владельцу

В комплект входят исполнительная схема, список оборудования, настройки зон, инструкции, акт испытаний и порядок сезонного обслуживания. Владелец должен уметь отключить воду, запустить зону вручную и сообщить номер проблемного клапана.

Без схемы будущий ремонт превращается в поиск труб по газону. Маркировка и резервные детали экономят больше времени, чем скрытый «идеальный» монтаж без документов.

Матрица зон и расходов

До траншей каждую поливочную зону связывают с типом насаждений, способом подачи воды и расчётным режимом. Газонные дождеватели не объединяют с капельной линией только ради экономии клапана: у них различаются рабочие характеристики и продолжительность полива. Итоговое решение проверяет проектировщик по источнику воды и оборудованию.

В матрице указывают номер клапана, обслуживаемую площадь, тип оросителей, контрольную точку давления и признак правильной работы. Этот же номер наносят на крышку бокса и исполнительный план. При диагностике не приходится по очереди включать неизвестные линии.

Контроль траншей

Перед укладкой трубы дно очищают от острых предметов и сверяют глубину с проектом и местными условиями. На пересечении дорожек используют предусмотренные проходы и фиксируют их положение. Кабель не бросают в случайной траектории поверх трубы без учёта инструкции и ремонтного доступа.

Засыпку начинают только после проверки соединений. Первый слой укладывают осторожно, исключая смещение трубы и повреждение провода. Сигнальную ленту или другие средства обозначения применяют по проекту. Фото без масштаба дополняют измерениями до постоянных ориентиров.

Испытание по зонам

Общий запуск системы не заменяет протокол каждой зоны. Проверяют открытие клапана, герметичность доступных соединений, выдвижение дождевателей, равномерность перекрытия и отсутствие струи на фасад или мощение. Для капельной линии осматривают начало и конец, промывают по инструкции и подтверждают поступление воды.

Замечания записывают номером узла. Формулировка «в саду течёт» не помогает найти скрытое соединение после засыпки. После исправления тест повторяют целиком для затронутой зоны.

Настройка по сезону

Первоначальное время работы — стартовая настройка, а не неизменная величина. Её корректируют по погоде, почве и реакции растений. Датчик дождя или влажности проверяют реальным событием либо штатной процедурой производителя; наличие устройства на стене ещё не доказывает его участие в управлении.

В паспорте описывают весенний запуск, сезонную корректировку, промывку фильтра и подготовку к зиме. Работы с давлением, электричеством и консервацией выполняют в соответствии с проектом и инструкциями оборудования.

Акт передачи

Вместе с исполнительной схемой владелец получает список клапанов, контроллеров, фильтров и доступных соединений. На месте показывают ручное отключение воды, запуск отдельной зоны и реакцию на аварийную утечку. Пароли и резервная копия программы хранятся у владельца.

Через первый цикл эксплуатации полезен повторный обход. Осадка грунта может изменить положение форсунки, а выросшая трава — перекрыть струю. Небольшая корректировка сейчас предотвращает сухие полосы и полив дорожки.

Частые вопросы

Можно ли смонтировать автополив после газона?

Можно, но потребуется вскрытие и восстановление. Проект до озеленения обычно уменьшает повреждения и конфликты.

Сколько длится монтаж?

Срок зависит от числа зон, грунта, доступа, сетей и готовности участка. Его определяют после проекта и осмотра.

Нужна ли опрессовка?

Система должна пройти предусмотренные проектом и изготовителем испытания. Метод и параметры фиксируют в акте.

Следующий шаг

Подготовьте план участка, источник воды, посадки и мощение. Закажите инженерный проект, затем монтаж автополива с фотопротоколом и испытаниями. Общие направления услуги собраны на странице автополива.

Источники и нормативы

• Проект гидравлики и исполнительная схема конкретной системы.
• Паспорта труб, фитингов, клапанов, дождевателей, контроллера и насоса.
• Правила устройства электроустановок — для электрической части.
• Инструкции изготовителей по испытаниям, пуску и сезонному обслуживанию.
