Проектирование автополива: какие данные нужны до монтажа

Проектирование автополива начинается с измерения источника воды и плана растений, а не с подсчёта дождевателей по площади. Две форсунки с одинаковым радиусом могут требовать разный расход, а давление в покое не описывает работу системы. Без доступного расхода при рабочем давлении универсальная схема будет догадкой.

Инженерный проект можно заказать на странице проектирования автополива. Чем точнее исходные данные, тем меньше изменений после траншей.

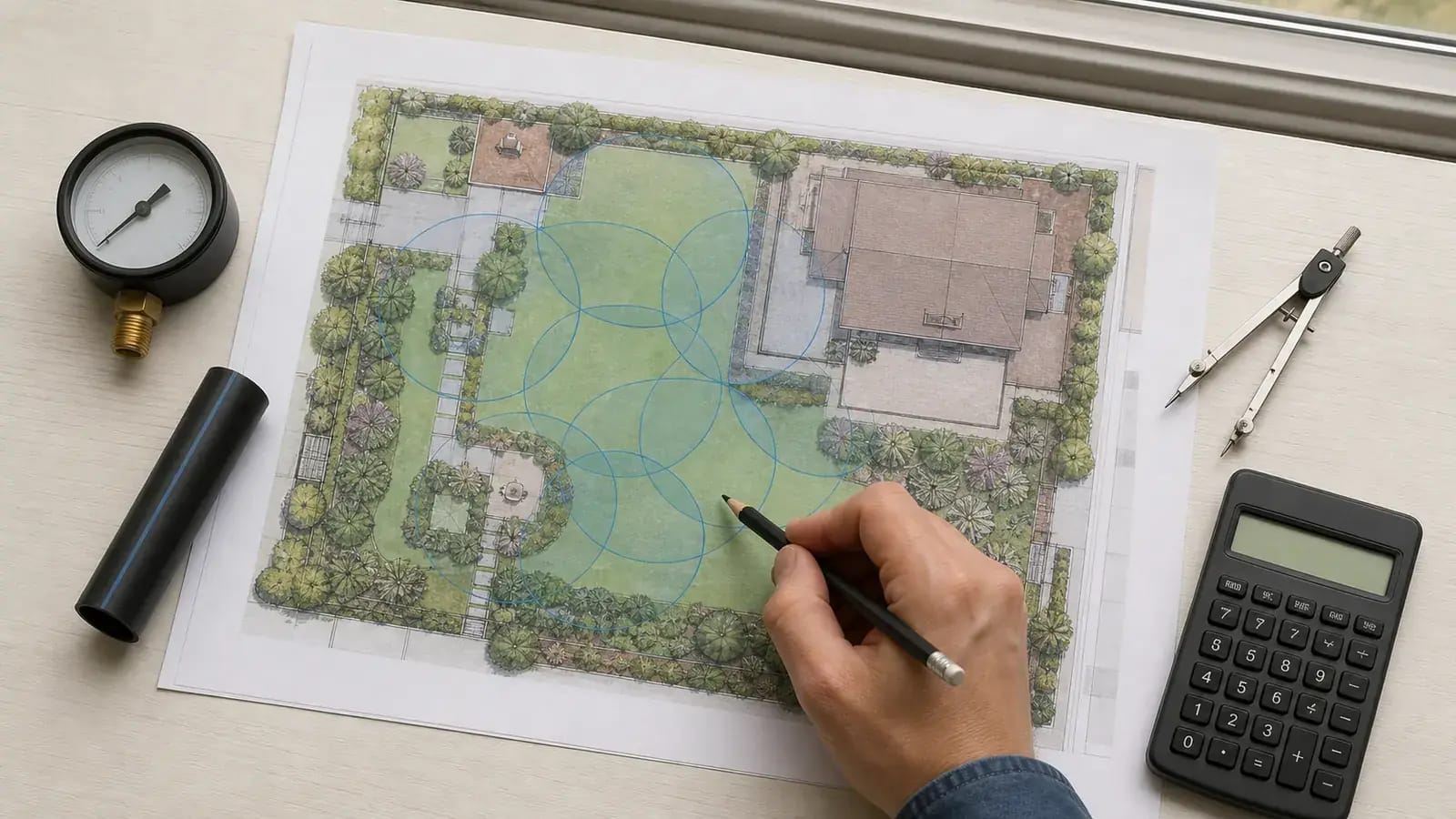

План-основа

Нужен масштабный план с домом, дорожками, подпорными стенами, заборами, деревьями, цветниками, газоном и техническими зонами. Отмечают высоты, уклоны и места, где труба не может пройти. Если мощение ещё проектируется, гильзы согласуют с дизайн-проектом.

На плане разделяют поверхности по потребности в воде. Газон, молодая изгородь, взрослые деревья, теневой цветник и контейнеры не должны автоматически входить в одну зону.

Инвентаризация растений

Для каждой посадочной зоны фиксируют тип растений, возраст, плотность, экспозицию, почву и способ полива. Капельная линия, дождевание и отдельные эмиттеры решают разные задачи. Поливать фасад и дорожки вместе с газоном — признак неверной геометрии.

Дендроплан из раздела озеленения должен быть актуальным. Если посадки поменяются, гидравлическую схему пересматривают до монтажа.

Источник воды: четыре разных параметра

1. Статическое давление измеряют без расхода.
2. Динамическое давление — при протоке.
3. Доступный расход определяют при требуемом рабочем давлении.
4. Стабильность источника показывает, меняются ли параметры по времени и сезону.

Для скважины дополнительно учитывают насос, автоматику и допустимый режим. Для накопительной ёмкости — полезный объём, подпитку и защиту насоса. Садовый кран в доме может иметь ограничения внутренней сети.

Результаты записывают с датой, точкой и методом. Одно число «3 бара» недостаточно.

Пример паспорта исходных данных

Как проектируют покрытие дождевателями

Радиусы и сектора размещают так, чтобы вода распределялась равномерно по целевой поверхности. Каталожный радиус не гарантирован на любом давлении и ветре. Соседние устройства работают совместно, поэтому простое размещение «по углам» часто оставляет сухой центр.

Проектировщик использует таблицы производителя для выбранной форсунки и рабочего давления. После монтажа результат проверяют фактическим тестом равномерности, а не только вращением головок.

Деление на гидравлические зоны

Одна зона объединяет совместимые устройства, которые работают одновременно при доступном расходе и имеют близкую норму полива. Нельзя смешивать форсунки с резко разной интенсивностью осадков или газон с капельной линией только ради экономии клапана.

Ведомость зон

Числа в рабочем проекте берут из конкретной спецификации. Таблица без моделей не является гидравлическим расчётом.

Диаметры труб и потери давления

Трубы подбирают по расходу, длине, высотам и допустимым потерям. Последняя форсунка должна получить требуемые параметры с учётом фильтра, клапана и фитингов. Увеличивать насос после монтажа, не проверив трубы и арматуру, опасно.

На схеме указывают диаметры участков, направления, длины и расчётные расходы. Ответвление нельзя выбирать только по размеру резьбы клапана.

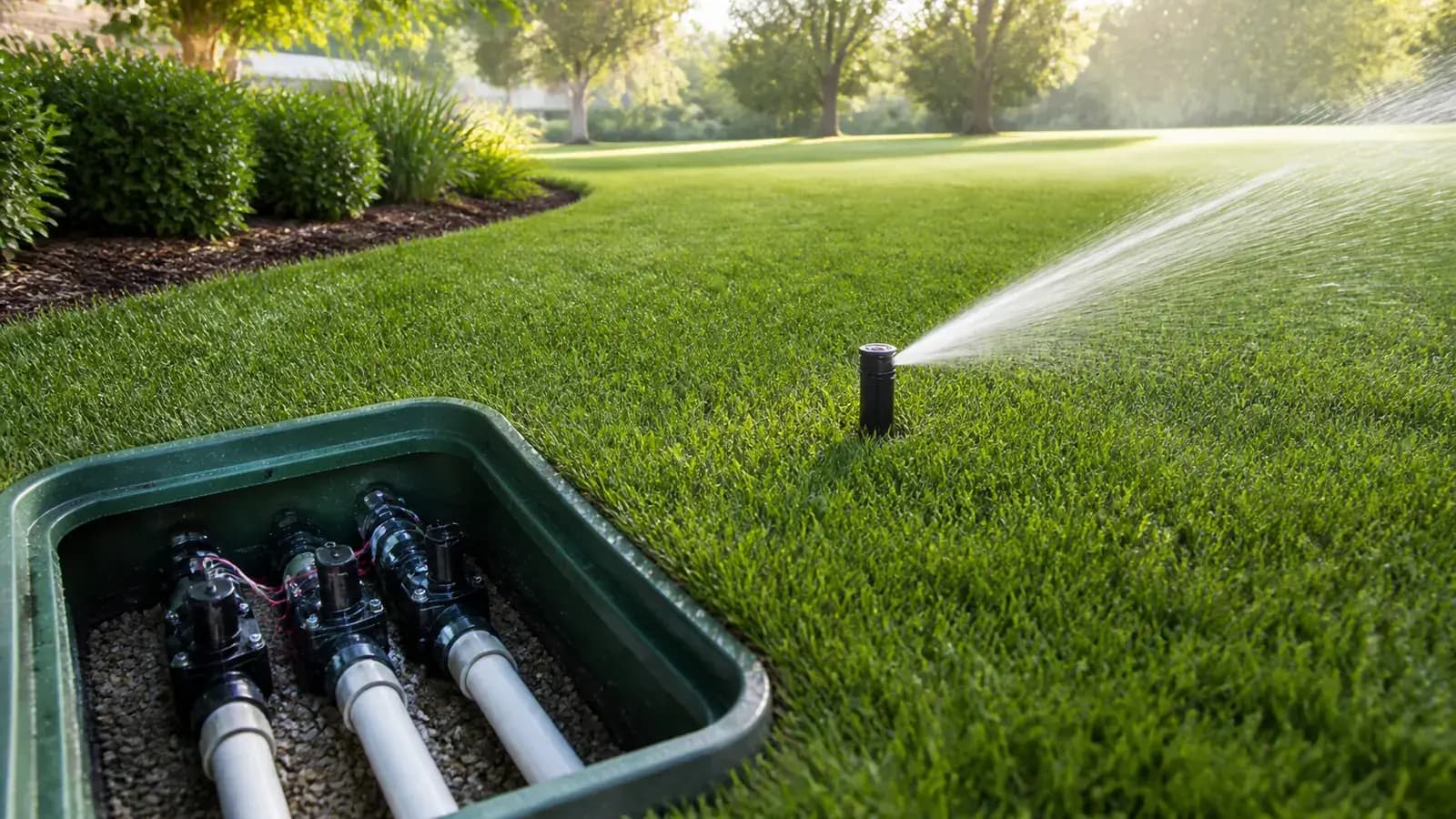

Клапанные боксы и обслуживание

Клапаны группируют с доступом для ремонта, но не ставят в постоянной луже или посреди интенсивного прохода. Бокс должен быть привязан к постоянным точкам на исполнительной схеме. Фильтр и регулятор размещают так, чтобы их можно было обслуживать без разборки мощения.

Пересечения с дорожками выполняют через предусмотренные гильзы до укладки плитки. Запасная гильза часто дешевле будущего вскрытия.

Управление и датчики

Контроллер выбирают по числу зон, способу связи, месту установки и возможностям сезонной корректировки. Датчик дождя или погодное управление не исправляет неверную гидравлику, но помогает избежать очевидного лишнего полива. Логику ручного отключения и аварийного перекрытия объясняют владельцу.

Электрические подключения выполняет квалифицированный специалист по требованиям оборудования и проекта.

Спецификация

Полноценная спецификация содержит модель, количество и назначение каждого компонента:

• источник и узел подключения;
• фильтрацию и регулирование;
• магистральные и зональные трубы;
• клапаны и боксы;
• дождеватели, корпуса, форсунки;
• капельные линии и фитинги;
• контроллер, датчики и кабель;
• гильзы, дренажные и сервисные элементы;
• запасные части для передачи владельцу.

Слово «аналог» требует процедуры согласования и пересчёта, потому что расход и рабочее давление могут измениться.

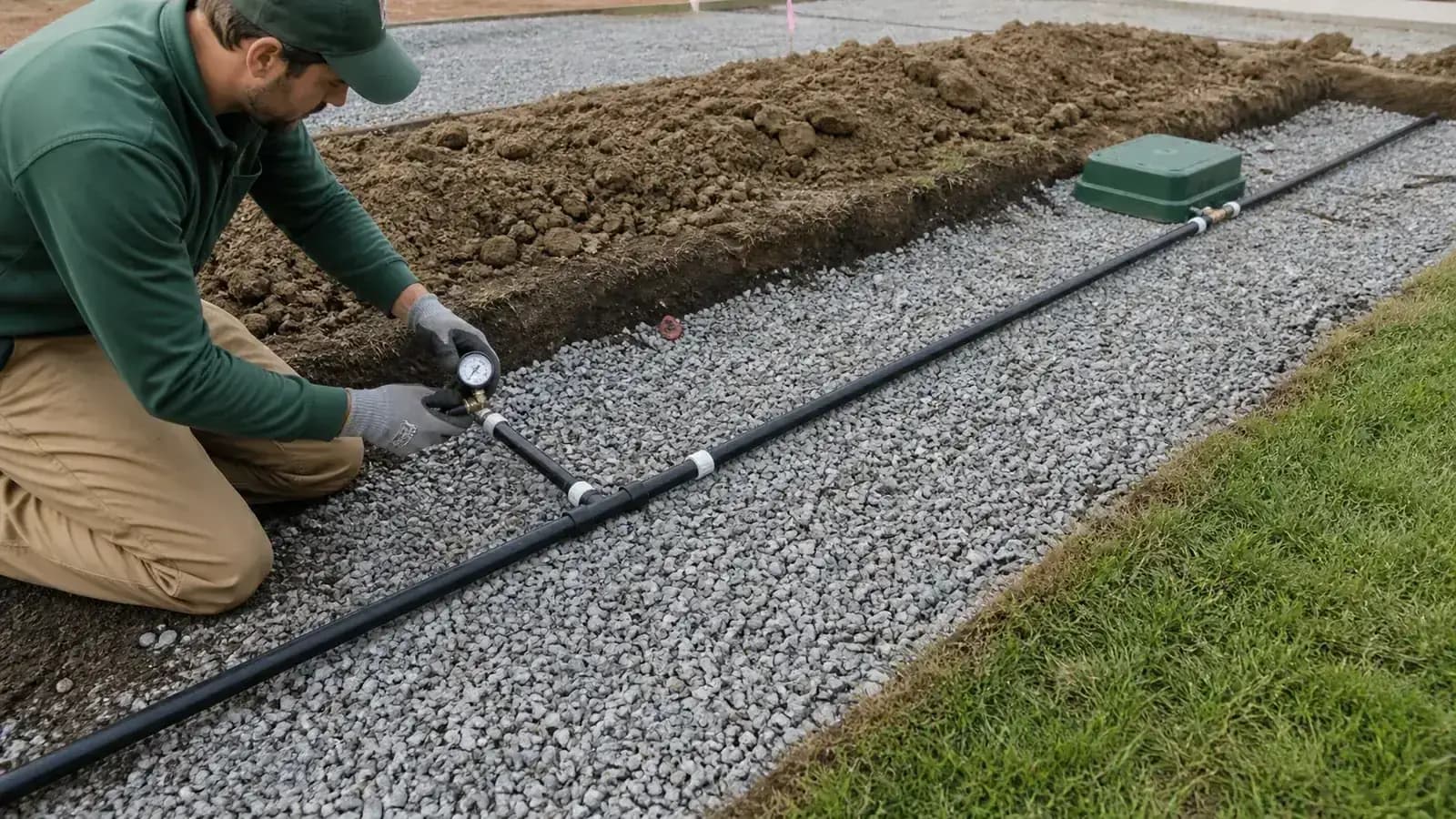

Что проверяют до закрытия траншей

1. Трассы и диаметры соответствуют проекту.
2. Соединения доступны для осмотра.
3. Система испытана предусмотренным способом.
4. Каждая зона включается отдельно.
5. Форсунки стоят на проектных отметках.
6. Кабели и гильзы зафиксированы.
7. Выполнена фотофиксация с привязками.
8. Изменения внесены в исполнительную схему.

Монтаж и испытания относятся к услугам автополива, а не должны исчезать внутри общей строки «комплект».

Контроль изменений проекта

На стройке дерево могут сдвинуть, дорожку расширить, а источник воды заменить. Любое такое изменение проверяют по цепочке: покрытие зоны → расход устройств → суммарный расход клапана → потери давления → спецификация. Нельзя просто добавить дождеватель к ближайшей трубе. В журнале изменений указывают причину, старое и новое решение, пересчитанные параметры и автора согласования.

До засыпки исполнительная схема должна показывать уже фактическую, а не первоначальную трассу. Это особенно важно у гильз, лотков и будущих посадочных ям.

Как принять готовую систему

Днём проверяют утечки, давление, сектора и отсутствие полива стен. Затем проводят тест равномерности на типовых зонах. Контроллер программируют вместе с владельцем, но график оставляют как начальную настройку: его корректируют по погоде, почве и растениям.

Передают проект, исполнительную схему, спецификацию, настройки, инструкции, гарантии и карту консервации. Без этих документов обслуживание превращается в поиск труб.

Ошибки исходных данных

• план без масштаба;
• источник описан только статическим давлением;
• будущие растения не разделены по потребности;
• высоты участка не учтены;
• гильзы планируют после мощения;
• оборудование выбирают без таблиц производителя;
• число зон уменьшают, смешивая несовместимые устройства;
• нет места фильтру и сервисному доступу;
• исполнительная схема не обновляется.

Частые вопросы

Можно ли спроектировать автополив по фотографии участка?

Нет. Фотография дополняет масштабный план, измерения источника, дендроплан и отметки, но не заменяет их.

Сколько зон понадобится?

После расчёта расходов и разделения растений. Площадь сама по себе не определяет число клапанов.

Нужна ли накопительная ёмкость?

Это зависит от производительности и стабильности источника, пикового расхода системы и режима подпитки. Решение принимает инженер.

Когда делать проект?

До мощения и чистового озеленения, когда можно согласовать гильзы, трассы, электричество и реальные посадки.

Пакет для проектировщика

Масштабный план, отметки, дендроплан, результаты измерений воды, места электричества и оборудования, ограничения трасс и пожелания по управлению. С ним можно заказать инженерный проект участка, а итоговые решения сверить с портфолио по функции, а не только по зелёному газону.

Проверяемые источники

• Hunter Irrigation Installation Fundamentals — официальные учебные материалы производителя по проектированию и монтажу.
• Rain Bird Landscape Irrigation Design Manual — официальные проектные материалы производителя.
• Технические таблицы выбранных форсунок, насосов, клапанов и фильтров, а также измерения источника на объекте — основа рабочего расчёта.
