Площадь участка и самые большие цифры на коробке здесь не помогают: насос выбирают по рабочей точке — паре «расход и напор», которую он держит одновременно. Расход головок берут из таблиц производителя, а к давлению, которое нужно дальней форсунке, прибавляют подъём воды от уровня в скважине или ёмкости и потери в трубах, фильтре и клапане. Когда автополив ставим мы, давление и расход источника меряют на замере, а число головок в зоне подбирают под них — это часть монтажа под ключ, от 100 000 ₽/сотка.
Нужен ли насос для автополива газона?
Отдельный насос нужен, когда воду берут из ёмкости, колодца или открытого водоёма, и когда водопровод или скважинный насос не дают нужного расхода при рабочем давлении. Если в скважине уже стоит насос со станцией, сначала меряют, что он даёт при открытой зоне: давление и расход при протоке. На замере эти цифры берут по факту, а не из паспорта насоса — паспорт не знает ваших труб, фильтра и того, что в доме в это время открыт кран.
Бывает, что давления хватает, а воды мало: у скважины небольшой дебит. Тогда более мощный насос не поможет — он не даст воды больше, чем приходит в скважину. Выход — больше коротких зон или накопительная ёмкость, из которой насос берёт воду, а скважина медленно её пополняет.
Какой расход должен давать насос
Зоны работают по очереди, поэтому насос считают не на весь газон, а на самую большую зону. Её расход — сумма расходов всех головок зоны при рабочем давлении из таблиц производителя. Роторы и веерные форсунки с одинаковым радиусом льют разное количество воды, так что считать «по числу головок» нельзя.
Производители пишут расход в разных единицах, для сравнения: 1 м³/ч — около 16,7 л/мин. Есть и обратная проблема: если расход зоны намного меньше, чем насос даёт в рабочей точке, станция с реле давления начинает часто включаться и выключаться, и насос изнашивается быстрее.
Какой напор нужен и как перевести бары в метры
В паспорте насоса напор указан в метрах, у дождевателей — рабочее давление в барах, и 1 бар ≈ 10 м напора. Нужный напор складывают из четырёх частей:
| Слагаемое | Откуда взять |
|---|---|
| Рабочее давление самой дальней или самой высокой головки зоны | таблица производителя для выбранной форсунки; бары × 10 = метры |
| Подъём воды: от уровня в скважине или ёмкости до самой высокой точки полива | замер уровня воды и отметки участка |
| Потери в трубах | гидравлический расчёт по длине, диаметру и расходу |
| Потери в фильтре, клапане и фитингах | паспорта фильтра и клапана: у многих моделей там есть таблица потерь по расходу |
Например, если форсунке по паспорту нужно 2 бара, это около 20 м — и к ним прибавляют подъём и все потери. Насос выбирают так, чтобы нужный расход и этот напор лежали на его рабочей кривой. Максимальный напор и максимальный расход с коробки одновременно не достигаются: на максимальном напоре расход почти нулевой, на максимальном расходе почти нет напора.
Насос подбирают по точке «расход самой большой зоны при нужном напоре» на его кривой. Цифры «макс.» с упаковки для этого не годятся.

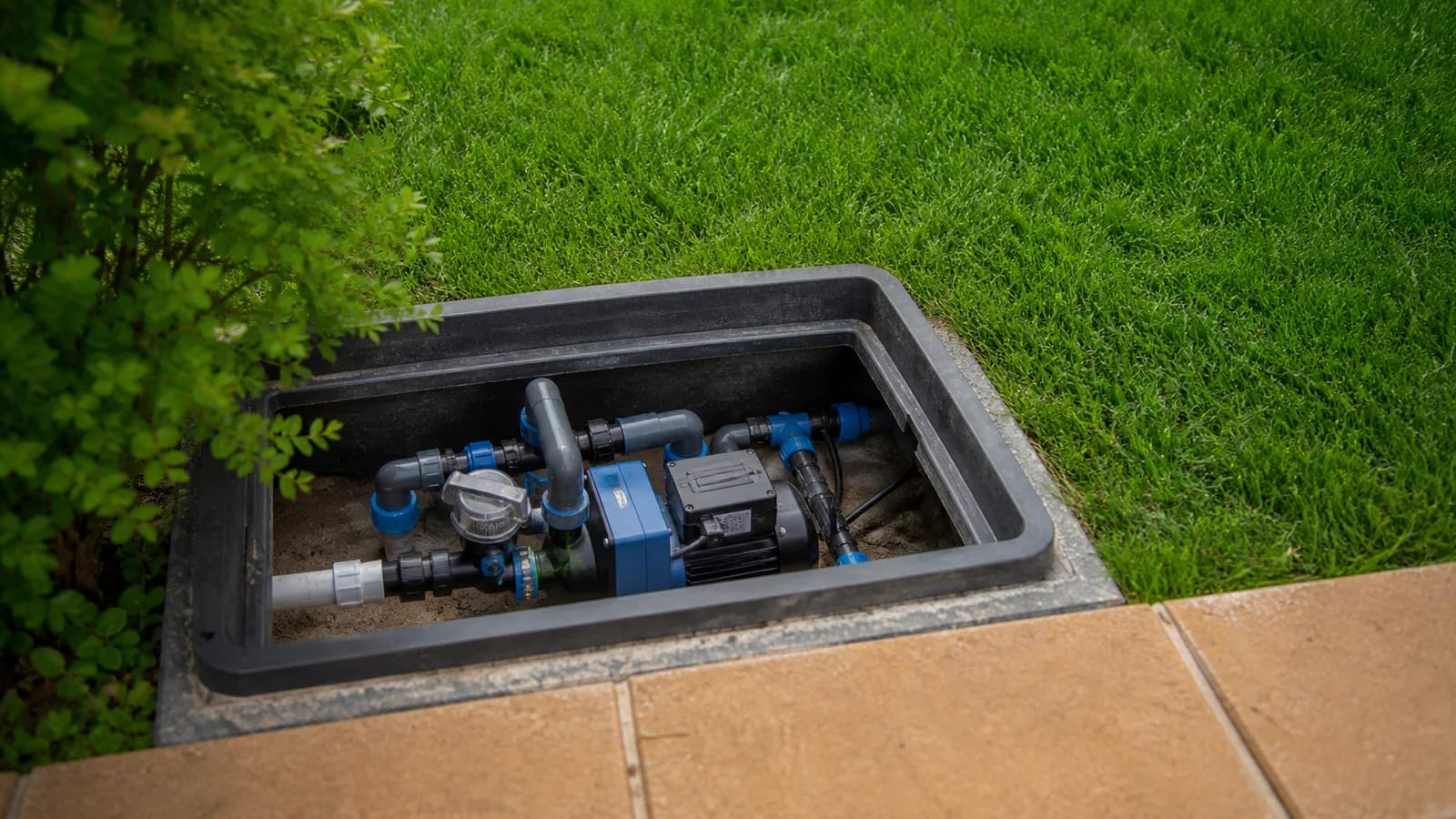

Поверхностный или погружной насос
| Что сравниваем | Поверхностный | Погружной |
|---|---|---|
| Где стоит | рядом со скважиной, колодцем или ёмкостью, в сухом коробе или помещении | в воде: в скважине, колодце или ёмкости |
| С какой глубины берёт воду | в паспортах обычно до 8 м всасывания; физический предел — около 10 м | всасывания нет, считают только напор |
| Перед первым пуском | корпус и всасывающую трубу заполняют водой, на всасывании нужен обратный клапан | должен быть погружён в воду |
| Обслуживание | доступен без подъёма из воды | для осмотра его поднимают |
Для ёмкости подходят оба варианта. Поверхностному нужен сухой короб рядом и герметичная всасывающая линия: если через неплотное соединение подсасывается воздух, насос перестаёт качать. Погружной ставят в ёмкости так, чтобы забор воды был выше дна и насос не тянул осадок.
Насос и ёмкость: как не оставить насос без воды
Ёмкость — буфер между слабым источником и поливом: насос берёт из неё столько, сколько нужно зоне, а подпитка идёт медленнее, между циклами. Работает это, только если за время между поливами ёмкость успевает наполниться. Если подпитка не восстанавливает запас, ёмкость ошибку в расходе зоны не исправит. Как считают объём и подпитку — в статье о ёмкости для автополива.
Главный риск у ёмкости — сухой ход: вода кончилась, насос продолжает крутиться и перегревается. От этого ставят поплавковый выключатель или реле сухого хода и проверяют, что защита срабатывает раньше, чем уровень дойдёт до забора воды. Фильтр перед клапанами обязателен: песок и ил со дна ёмкости забивают форсунки и капельницы.

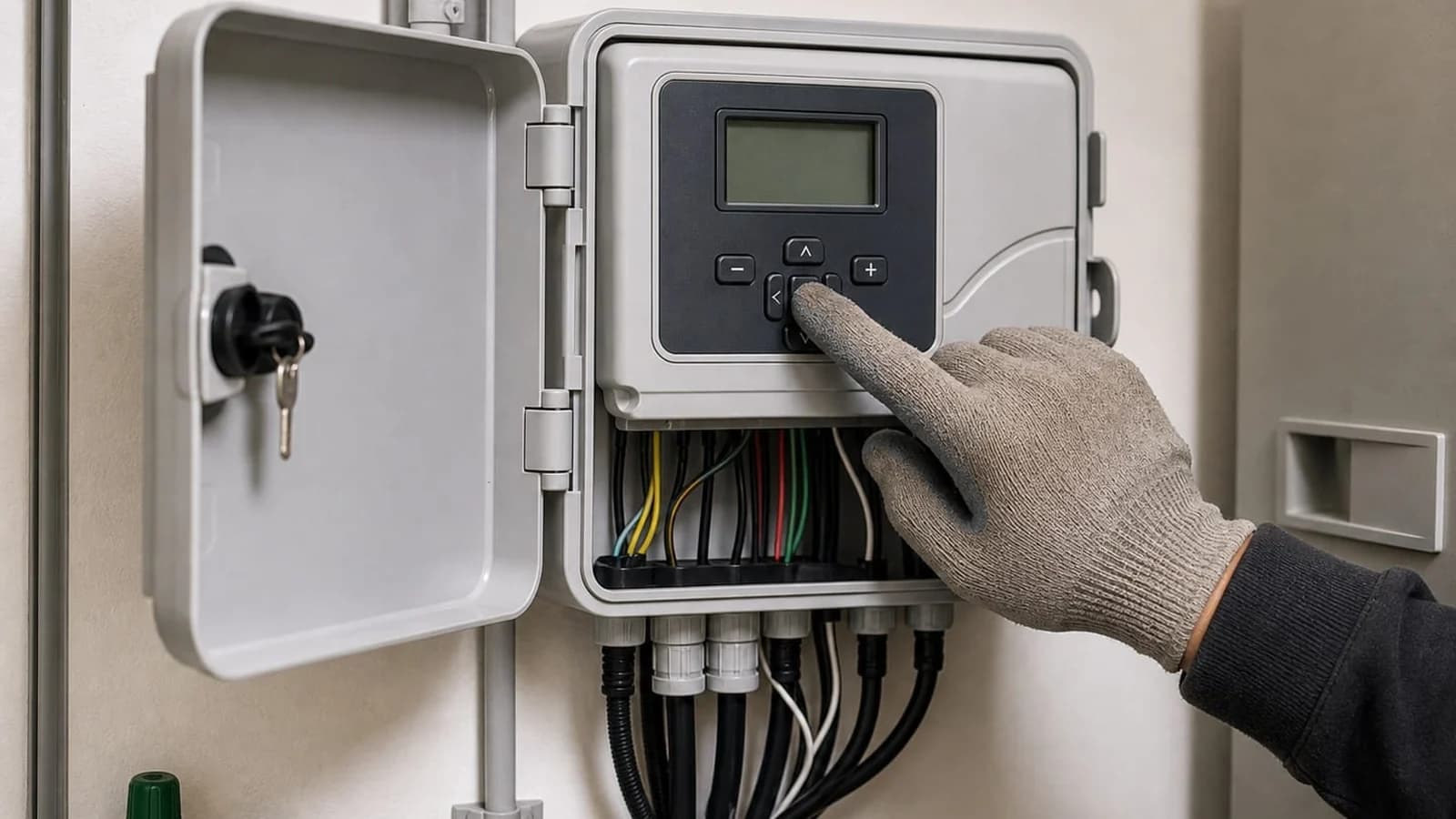

Как насос включается вместе с поливом
Насос должен работать, только пока открыта какая-то зона. Для этого у контроллеров автополива обычно есть отдельный выход для запуска насоса или мастер-клапана — в инструкциях его обозначают P/MV или MV. Насос подключают к нему через пусковое реле, а не напрямую. Другой вариант — станция с реле давления: она включается сама, когда клапан зоны открылся и давление в линии упало. Про выходы и программы контроллера — в статье о контроллере автополива.
Если насос крутится при закрытых клапанах, вода в корпусе нагревается, а насос перегревается. Поэтому схему запуска проверяют при сдаче: включили зону — насос пошёл, зона закрылась — насос остановился. Подключение насоса к сети делает электрик по паспорту насоса.
Что делать с насосом зимой
При консервации подачу воды перекрывают, насос снимают и убирают в тепло, а зоны продувают компрессором. Как проходит продувка и что проверить в акте — в статье о консервации автополива на зиму.
Вопросы о насосе для автополива
Подойдёт ли для автополива насосная станция, которая уже стоит в доме?
Если при открытой самой большой зоне она держит нужное давление и расход — да. Проверяют это замером при протоке, а не по паспорту. Учтите, что в это время воду могут открыть и в доме, поэтому полив обычно ставят на ночь или раннее утро.
Можно ли поливать газон из бочки самотёком, без насоса?
Выдвижным дождевателям — нет. Каждый метр высоты даёт около 0,1 бар: бочка на подставке в 2 м — около 0,2 бар, а дождевателям по паспортам нужно в разы больше. Самотёком работает разве что капельная линия, рассчитанная на низкое давление, — это тоже смотрят в её паспорте.
Почему насос часто включается и выключается во время полива?
Так бывает, когда расход зоны меньше, чем насос даёт в рабочей точке, при утечке в зоне или неисправном гидроаккумуляторе станции. Причину ищут замером давления при протоке — разбор в статье о давлении в системе автополива.
